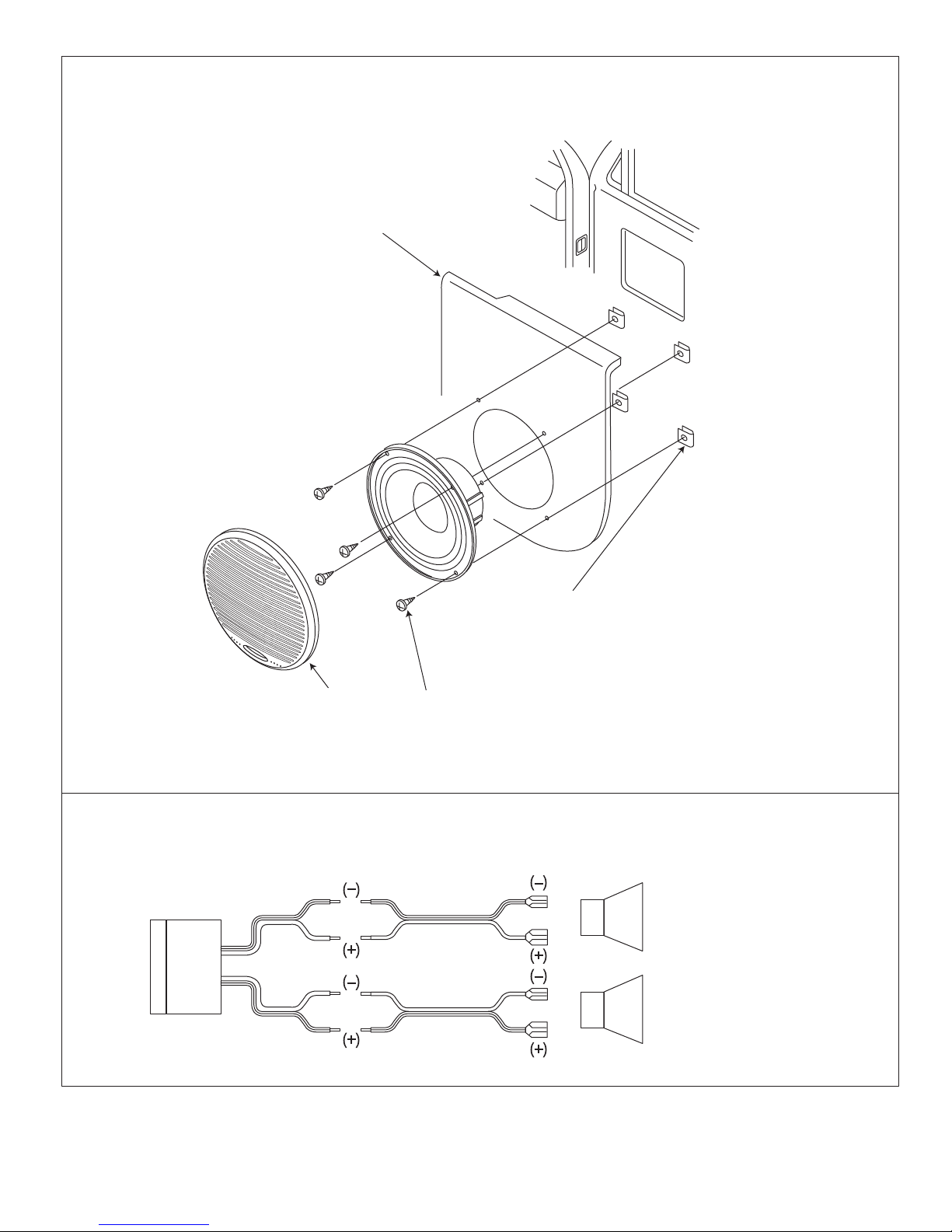

MOUNTING METHOD
METHODE DE MONTAGE
Main unit
Unite principal
Speaker
Haut-parleur
Part No. CM16-011205
Fiberglass panel
Panneau de fibre de verre
Speaker
Haut-parleur
Grille
Gril Mounting screw (4)
Vis de Montage (4)
"ATTENTION"
Speaker edge is very sharp.
Le bord de l'enciente
est tres tranchant.
Speed nut (4)
Ecrou de vitesse (4)
L
R
WIRING DIAGRAM
DIAGRAMME DE CABLAGE
4.5mm
(3/16")
Dia
4- Holes
127mm (5") Dia Hole
156mm (6.156") Dia
Part No.CM16-011205T

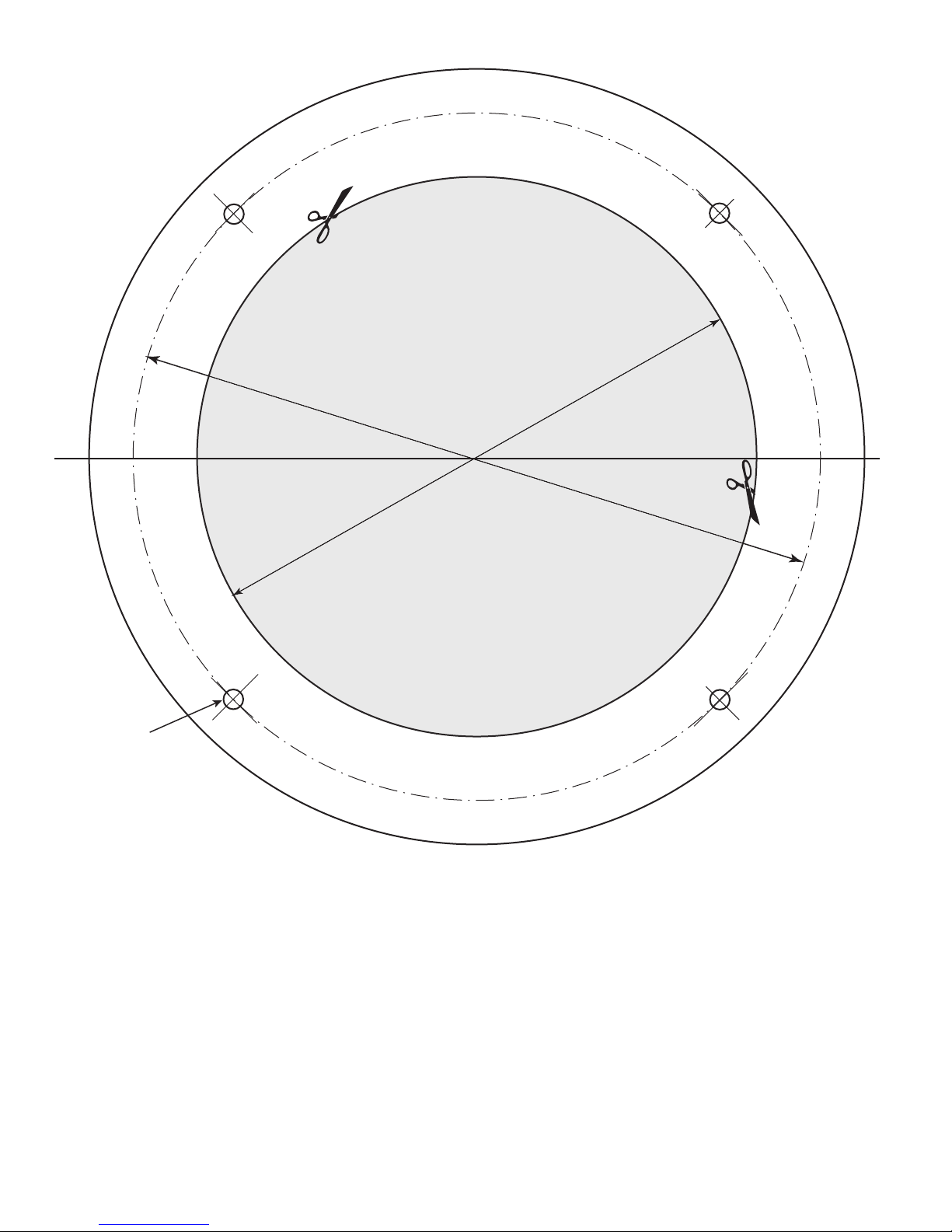

Speaker Mounting Template
Calibre De Support D'orateur
