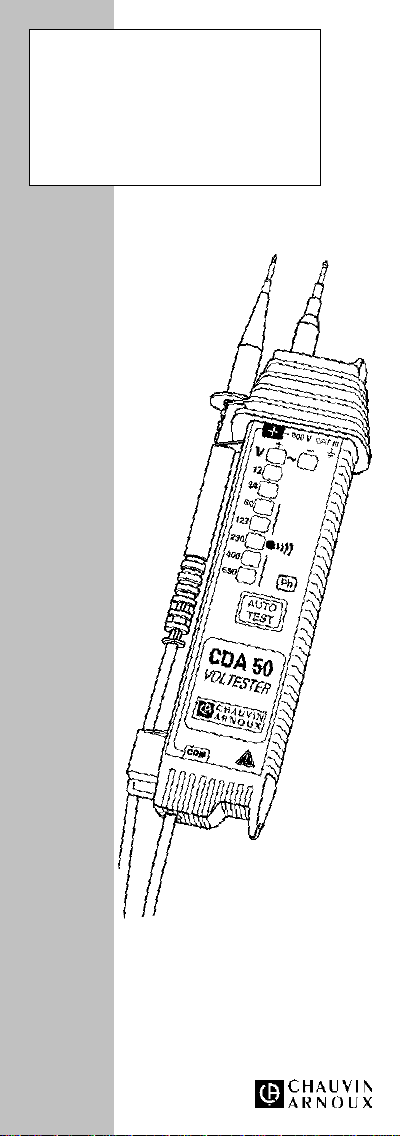

Chauvin Arnoux CDA 50 Manuel utilisateur

FRANCAIS

ENGLISH

DEUTSCH

ITALIANO

ESPANOL

Mode d'Emploi

User's Manual

Bedienungsanleitung

Libretto d'Istruzioni

Manual de Instrucciones

CDA 50

■■

■TESTEUR DE TENSION

■■

■VOLTAGE TESTER

■■

■SPANNUNGSPRÜFER

■■

■TESTER DI TENSIONE

■■

■COMPROBADOR DE TENSION

Vous venez d’acquérir un TESTEUR DE TEN-

SION et nous vous remercions de votre con-

fiance.

Pour obtenir le meilleur service de votre appa-

reil :

■lisez attentivement ce mode d’emploi

■respectez les précautions d’emploi

POUR COMMANDER

■Testeur CDA 50 ........................ P01.1917.23

Livré avec une pile 9 V et ce mode d'emploi

■Accessoires

- Sacoche n°10 ........................... P01.2980.12

- Dragonne .................................... P03.1008.24

Significations du symbole

Attention ! Consulter le mode d’emploi avant

d’utiliser l’appareil.

Dans le présent mode d’emploi, les instruc-

tions précédées de ce symbole, si elles ne

sont pas bien respectées ou réalisées, peu-

vent occasionner un accident corporel ou en-

dommager l’appareil et les installations.

PRECAUTIONS D’EMPLOI

■Toujours procéder à un AUTO-TEST avant

d'utiliser le testeur.

■Tension maxi d'utilisation : 690 V

■Ne pas utiliser sur une installation dont la

tension est supérieure à 600 V par rapport à la

terre et dont la catégorie de surtension est

supérieure à III.

■Ne jamais toucher les pointes de touche

métalliques pendant un test.

Signification du symbole

Cetappareilestprotégéparuneisolationdou-

ble ou une isolation renforcée.Il ne nécessite

pas de raccordement à la borne de terre de

protection pour assurer la sécurité électrique.

ENGLISH ......................................................... 7

DEUTSCH ....................................................... 11

ITALIANO ........................................................ 15

ESPAÑOL ....................................................... 19

2 - AUTO-TEST

L'auto-test permet de contrôler le bon fonctionne-

mentdutesteurdanssonensemble:despointesde

touche aux diodes électroluminescentes (LED) via

le cordon, l'électronique, le buzzer et la pile 9 V.

NB : Ne jamais utiliser le testeur si l'auto test est

négatif

Mise en oeuvre

Appuyer sur la touche AUTO-TEST.

■La LED "+" et les LED 12 à 690 V s'allument

et le bip sonore fonctionne

■Court-circuiter les pointes de touche, avec la

touche AUTO-TEST toujours appuyée : la

LED "-" s'allume.

SOMMAIRE

1 - PRÉSENTATION ............................................... 3

2 - AUTO-TEST ......................................................... 3

3 - TEST DE TENSION .......................................... 4

4 - REPERAGE PHASE/NEUTRE .................... 5

5 - CARACTERISTIQUES GENERALES ...... 5

6 - MAINTENANCE .................................................. 5

7 - GARANTIE ............................................................ 6

ANNEXE ....................................................................... 23

1 - PRÉSENTATION

Voir dessin en Annexe

Le CDA 50 est un testeur visuel et sonore de

tension continue et alternative. Il dispose égale-

ment de la fonction repérage phase/neutre.

Sa tension maxi d'utilisation, 690 V, permet les

tests sur une installation triphasée 400 V/690 V

touten respectant la tension maxiparrapportà la

terre de 600 V.

Ce testeur ne possède pas de fusible et sa

conception évite les risques de court-circuit in-

terne.

➀Pointe de touche (avec entraxe de 19 mm)

➁Gardeanti-glissementpour éviter tout contact

accidentel avec un conducteur sous tension

➂Rampe à LED donnant la valeur de la tension

➃AUTO-TEST : Touche de contrôle

Le testeur est en bon état de fonctionnement si

toutes les LED s'allument. Si non, changer la pile

9 V (voir 6. Maintenance) et recommencer l'auto-

test.

3 - TEST DE TENSION

ToujoursprocéderàunAUTO-TESTavant

d'utiliser le testeur.

3.1 MISE EN OEUVRE

Prendre le testeur en main, sans appuyer sur la

touche AUTO-TEST et placer les pointes de

touche aux bornes du circuit à contrôler.

La simple présence d'une tension assure le fonc-

tionnement automatique.

3.2 RECONNAISSANCE DU CONTINU OU DE

L'ALTERNATIF

■Les deux LED vertes "+" et "-" s'allument :

tension alternative

■La LED "+" s'allume : continu, positif à la

pointe de touche du boîtier

■La LED "-" s'allume : continu, négatif à la

pointe de touche du boîtier

■Aucune LED ne s'allume : pas de tension ou

tension < 12 V.

3.3 VALEUR DE LA TENSION

■2 LED vertes : 12 V et 24 V

■5 LED rouges : 50 V, 127 V, 230 V, 400 V et

690 V.

La dernière LED allumée donne le niveau de

tension en présence.

Allumage à 85 % de la tension nominale.

:Emissiondusignalsonorecontinusimul-

tanément avec l'allumage des LED

rouges (U > 50 V)

En cas d'ensoleillement intense, la per-

ception visuelle de présence de tension

peut-être affectée.

3.4CARACTÉRISTIQUESETDOMAINED'UTI-

LISATION

■Détection de tension : 12 V ≤U ≤690 V

■Fréquence : 0...400 Hz

■Tension maxi par rapport à la terre : 600 V

■Surcharge admissible : 1000 V eff. pendant

30 secondes

■Consommation : variable suivant la tension.

125 µA à 50 V et 1,7 mA à 690 V

■Impédance: 400 kΩ

■Temps de réponse : < 0,5 seconde

■Durée de test : illimité pour U ≤ 690 V eff et

température < 35°C.

De 35 à 55°C, limiter à 3 minutes.

4 - REPÉRAGE DE PHASE / NEUTRE

ToujoursprocéderàunAUTO-TESTavant

d'utiliser le testeur

Amener la pointe de touche du boîtier au contact

du circuit à tester (l'une ou l'autre ou les deux

réunies). En présence de phase (U > 100 V) la

LED "Ph" clignote. Dans certain cas la LED "Ph"

peuts'allumer en présence de charges statiques.

5- CARACTÉRISTIQUESGÉNÉRALES

5.1 CONDITIONS D'ENVIRONNEMENT

Conditionsà respecterpourgarantir lebon

fonctionnement

■

Utilisationen intérieur uniquement, sans projection

d'eau conformément à l'indice de protection IP 40.

■Température : -10...+55°C

■Humidité relative : 10...90% HR

■Altitude: jusqu'à 2000 m

5.2 ALIMENTATION

■1 pile 9 V (6 F 22, 6 LF 22 ou NEDA 1604)

■Autonomie :

-5500 tests de 5 secondes avec pile alcaline

(6 LF 22)

-4000testsde5secondesavecpileordinaire

5.3 DIMENSIONS ET MASSE

■Dimensions : 193 x 47 x 36 mm (hors tout)

■Masse : 170 g (avec pile)

■Longueur du cordon : 1.20 m

■

Diamètredespointesdetouche:2mmet3.7mm

5.4 CONFORMITE AUX NORMES

■DIN - VDE 0680 - Partie 5 : norme allemande

définissantlestesteursbipolairesdetensions.

■Sécurité électrique (selon IEC 1010-1)

- Double isolation

- Catégorie d'installation III

- Degré de pollution 2

Tensionassignée:600V(parrapportàlaterre)

■Etancheité (to NF EN 60529):

Indice de protection IP 40

■Compatibilité électromagnétique (selon

EN 50081-1 et EN 50082-1): marquage CE

6 - MAINTENANCE

Pourlamaintenance,utilisezseulement

les pièces de rechange qui ont été spé-

cifiées. Le fabricant ne pourra être tenu pour

responsable de tout accident survenu suite à

une réparation effectuée en dehors de son

serviceaprès-venteoudesréparateursagréés.

6.1 REMPLACEMENT DE LA PILE

Toujours déconnecter le testeur de toute

source électrique avant d'ouvrir le boîtier

■

Démonterlesdeuxvisdudemi-boîtierinférieur.

■Remplacer la pile 9 V défectueuse par une

pile de même type (6 F 22, 6 LF 22 ou NEDA

1604) et refermer le boîtier avant utilisation.

6.2 ENTRETIEN

■Nettoyage du boîtier avec un chiffon légère-

ment imbibé d'eau savonneuse. Rincer avec

un chiffon humide. Ensuite sécher

6.3 STOCKAGE

SI le testeur n'est pas mis en service pendant

une durée dépassant 60 jours, enlevez la pile et

stockez la séparément.

6.4 VÉRIFICATION MÉTROLOGIQUE

Comme tous les appareils de mesure

oud’essais, une vérification périodique

est nécessaire.

Pour les vérifications et étalonnages de vos ap-

pareils, adressez-vous à nos laboratoires de

métrologie accrédités COFRAC ou aux agences

Manumesure.

Renseignements et coordonnées sur demande :

Tél. : 02 31 64 51 43 Fax : 02 31 64 51 09

6.5 RÉPARATION

Réparation sous garantie et hors garantie.

Adressez vos appareils à l’une des agences ré-

gionales MANUMESURE, agréées CHAUVIN

ARNOUX.

Renseignements et coordonnées sur demande :

Tél. : 02 31 64 51 43 Fax : 02 31 64 51 09

Réparation hors de France métropolitaine.

Pour toute intervention sous garantie ou hors

garantie, retournez l’appareil à votre distributeur.

7 - GARANTIE

Notre garantie s’exerce, sauf stipulation ex-

presse, pendant douze mois après la date de

mise à disposition du matériel (extrait de nos

Conditions Générales de Vente, communiquées

sur demande).

Meaning of the symbol

Warning ! Please refer to the User’s Manual

before using the instrument.

In this User’s Manual, the instructions

preceded by the above symbol, should they

not be carried out as shown, can result in a

physical accident or damage the instrument

and the installations.

SAFETY PRECAUTIONS

■Always make an AUTO-TEST before using

the tester

■Maximum operating voltage: 690 V

■Do not use on an installation in which the

voltage is greater than 600 V in relation to the

earth, and which has an overvoltage category

greater than III

■Never touch the metallic test prods during a

test

TO ORDER

■■

■Tester CDA 50 ............................. P01.1917.23

Suppliedwitha9VbatteryandthisUser’smanual

■Accessories

- Holster n°10 ................................ P01.2980.12

- Wrist strap ................................... P03.1008.24

English

Thank you for purchasing a VOLTAGETESTER.

To get the best service from this instrument:

■read this user’s manual carefully

■respect the safety precautions detailed

Meaning of the symbol

Thisdeviceis protected byadoubleinsulation

or by a reinforced insulation. No linking is

required from the protection earth terminal to

ensure the electrical security.

SUMMARY

1 - PRÉSENTATION ............................................... 8

2 - AUTO-TEST ......................................................... 8

3 - VOLTAGE TEST .............................................. 8

4 - PHASE/NEUTRAL IDENTIFICATION .... 9

5 - GENERAL SPECIFICATIONS ................... 9

6 - MAINTENANCE ................................................. 10

7 - WARRANTY ......................................................... 10

APPENDIX ................................................................... 23

1 - PRESENTATION

See drawing Appendix

The CDA 50 is an audible and visual DC and AC

voltage tester. It also has a phase/neutral identi-

fication function. Its maximum operating voltage,

690 V, allows tests on a 3-phase 400 V/ 690 V

installation whilst respecting the max voltage of

600 V in relation to the earth.

This tester does not have a fuse and its design

avoids risks of internal short circuit.

➀Test prods (with 19 mm gap)

➁Non-slipguardtoavoidanyaccidentalcontact

with a live conductor

➂Ramp of LED’s giving the value of the voltage

➃AUTO-TEST: test button

2 - AUTO-TEST

Theauto-testallowstestingofthecorrectoperation

ofthecompletetester:testprodswithlightemitting

diodes (LED), via the lead, the electronics, the

buzzer and the 9 V battery.

NB:Neverusethetesteriftheauto-testisnegative.

How to do the auto-test

Press the AUTO-TEST button

■The "+" LED and the 12 to 690 V LED’s light

up, and the buzzer is activated.

■Short-circuit the test prods, with the AUTO-

TESTbuttonstillpressed:the"-"LEDlightsup

The tester is in good working condition if all the

LED’s light. If not, change the 9 V battery (see 6.

Maintenance) and do the auto-test again.

3 - VOLTAGE TEST

AlwaysdoanAUTO-TESTbeforeusingthetester.

3.1 HOW TO USE

Hold the tester in your hand, without pressing the

AUTO-TEST button and place the test prods at

the terminals of the circuit to be tested.

The simple presence of a voltage ensures

automatic operation.

3.2 RECOGNITION OF DC OR AC

■

BothgreenLED’s"+"and"-"lightup: ACvoltage

■The "+" LED lights: DC, positive at the test

prod of the tester

■The "-" LED lights: DC, negative at the test

prod of the tester

■NoLEDlightsup:novoltageorvoltage <12V.

3.3 VALUE OF THE VOLTAGE

■2 green LED’s: 12 V and 24 V

■

5 red LED’s: 50 V, 127 V, 230 V, 400 V and 690 V

ThelastLEDlitgivesthelevelofvoltagepresent.

Lights to 85 % of the nominal voltage.

: Emission of continuous audible buzzer

simultaneously with lighting of the red

LED’s (U > 50 V).

In case of bright sunlight, the visual percep-

tionofthepresenceofvoltagemaybeaffected.

3.4 SPECIFICATIONS AND DOMAIN OF USE

■Voltage detection: 12 V ≤U ≤690 V

■Frequency: 0...400 Hz

■

Maximum voltage in relation to the earth: 600 V

■

Permitted overload: 1000 Vrms for 30 seconds

■

Consumption: variable depending on the voltage.

125 µA at 50 V and 1.7 mA at 690 V

■Impedance: 400 kΩ

■Response time: < 0.5 seconds

■

Durationoftest:unlimitedforU≤690Vrmsandtem-

perature<35°C.From35to55°Climitto3minutes.

4- PHASE/NEUTRALIDENTIFICATION

Always perform an AUTO-TEST before

using the tester

Bring the test prod into contact with the circuit to

test(oneorotherorbothtogether).Inthepresence

of phase (U > 100 V) the "Ph" LED flashes. In

certain cases, the "Ph" LED may light up in the

presence of static charges.

5 - GENERAL SPECIFICATIONS

5.1 ENVIRONMENTAL CONDITIONS

Conditions to respect to guarantee good

operation

■Use indoors only, without splashing water, in

conformity with the protective index IP 40

■Temperature: -10...+55°C

■Relative humidity: 10...90% RH

■Altitude: up to 2000 m

5.2 POWER SUPPLY

■1 battery 9 V (6 F 22, 6 LF 22 or NEDA 1604)

■Battery life:

5500testsof5secondswithalkalinebattery(6LF22)

-4000testsof5secondswithordinarybattery

5.3DIMENSIONS AND WEIGHT

■Dimensions: 193 x 47 x 36 mm (outside)

■Weight: 170 g (with battery)

■Length of lead: 1.20 m

■Diameter of test prods: 2 mm and 3.7 mm

5.4CONFORMITY WITH STANDARDS

■DIN - VDE 0680 - Part 5: German standard

defining dual pole voltage testers.

■Electrical safety (to IEC 1010-1)

Double insulation

Installation category III

- Degree of pollution 2

-Ratedvoltage: 600 V (in relation to the earth)

■Watertightness (to NF EN 60529):

Protection index IP 40

■Electromagnetic compatibility (to EN 50081-1

and EN 50082-1): CE marking

6 - MAINTENANCE

Formaintenance,useonlyspecifiedspare

parts. The manufacturer will not be held

responsibleforanyaccidentoccurringfollowing

arepairdoneotherthanbyitsAfterSalesService

orapprovedrepairers.

6.1REPLACING THE BATTERY

Always disconnect the tester from any

electric source before opening the case

■Remove the two screws from the lower half of

the case

■Replace the used 9 V battery by a battery of

thesametype(6F22,6LF22orNEDA1604)

■Close the case again before using the tester

6.2 CLEANING

■Clean the case with a cloth slightly moistened

with soapy water. Wipe off with a damp cloth.

Thendryquicklywithaclothorinahotairflow.

6.3 STORAGE

If the tester is not used for more than 60 days,

remove the battery and store it separately.

6.4 CALIBRATION

It is essential that all measuring instru-

ments are regularly calibrated.

For checking and calibration of your instrument,

please contact our accredited laboratories (list

on request) or the Chauvin Arnoux subsidiary or

Agent in your country.

6.5 REPAIR

Repairs under or out of guarantee: please return

the product to your distributor.

7 -WARRANTY

Our guarantee is applicable for twelve months

after the date on which the equipment is made

available (extract from our General Conditions

of Sale, available on request).

Table des matières

Langues :

Autres manuels Chauvin Arnoux Équipement de test

Chauvin Arnoux

Chauvin Arnoux AEMC Instruments 6418 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux BR04 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux CA 6651 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 6609 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux PAC 12 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 6549 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux Multimetrix EIT 800 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux CA 10002 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 6470 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 10001 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux 6417 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 6410 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 6416 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux AEMC Instruments 6470-B Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 6470N TERCA 3 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 6011 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 6165 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 757 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 6608 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux pel 102 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 6131 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 745 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 6160 Manuel utilisateur

Chauvin Arnoux

Chauvin Arnoux C.A 6630 Manuel utilisateur

Manuels Équipement de test populaires d'autres marques

SMART

SMART KANAAD SBT XTREME 3G Series Manuel utilisateur

Agilent Technologies

Agilent Technologies BERT Serial Manuel utilisateur

Agilent Technologies

Agilent Technologies N3280A Manuel utilisateur

Vernier

Vernier Go Direct Voltage Manuel utilisateur

Lifeloc

Lifeloc R.A.D.A.R. Manuel utilisateur

Fluke

Fluke T5-600 Instructions d'utilisation et d'installation

Mercury

Mercury TSL01 Manuel utilisateur

MAHA

MAHA MBT Series Manuel utilisateur

Fuji Electric

Fuji Electric P-61 Manuel utilisateur

ETC

ETC SealerAtor Manuel utilisateur

Skyfine

Skyfine ETHYWAY V2 Manuel utilisateur

Appion

Appion G5 Twin Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 8159-0112A Manuel utilisateur

BW Technologies

BW Technologies MicroDock II Manuel utilisateur

Sun Nuclear

Sun Nuclear 1027 Manuel utilisateur

Biomark

Biomark HPR LITE READER Manuel utilisateur

Hioki

Hioki 3169-20 Manuel utilisateur

Ashcroft

Ashcroft ATE-100 Manuel utilisateur
