Chauvin Arnoux F407 Mode d’emploi
Pince multimètre
Clamp multimeter
Vielfachmesszange
Multimetro a pinza
Pinza multimétrica
Klešťový multimetr
Multimetertang
cęgowy miernik uniwersalny
Cleşte multimetru
ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ
FR- Guide de démarrage
GB - Start guide
DE- Schnellstart - Anleitung
IT - Guida d’Avviamento
ES- Guia de Inicio
CZ - Úvodní příručka
NL - Startgids
PL - Instrukcja uruchomienia
RO - Ghid introductiv
RU - Руководство по использованию
F407
Pince Multimètre F407 Français
Vous venez d’acquérir une Pince Multimètre F407 et nous vous remercions de votre
confiance.
Pour obtenir le meilleur service de votre appareil :
lisez attentivement cette notice de fonctionnement,
respectez les précautions d’emploi
Signification des symboles utilisés
Risque de danger. L'opérateur s'engage à consulter la présente notice à
chaque fois que ce symbole de danger est rencontré.
Application ou retrait autorisés sur les conducteurs non isolés ou nus sous
tension dangereuse.
Pile 1,5 V.
Le marquage CE indique la conformité aux directives européennes.
Isolation double ou isolation renforcée.
Tri sélectif des déchets pour le recyclage des matériels électriques et
électroniques au sein de l'Union Européenne. Conformément à la directive
WEEE 2002/96/EC : ce matériel ne doit pas être traité comme déchet
ménager.
AC – Courant alternatif.
AC et DC – Courant alternatif et continu.
Terre.
Risque de choc électrique.
Français Pince Multimètre F407
PRÉCAUTIONS D’EMPLOI
Cet appareil est conforme aux normes de sécurité IEC 61010-1 et 61010-2-032 pour des
tensions de 1 000 V en catégorie IV à une altitude inférieure à 2 000 m et en intérieur, avec
un degré de pollution au plus égal à 2.
Le non-respect des consignes de sécurité peut entraîner un risque de choc électrique, de feu,
d'explosion, de destruction de l'appareil et des installations.
L'Opérateur et/ou l'Autorité responsable doit lire attentivement et avoir une bonne
compréhension des différentes précautions d'emploi.
Si vous utilisez cet instrument d'une façon qui n'est pas spécifiée, la protection qu'il
assure peut être compromise, vous mettant en conséquence en danger.
N’utilisez pas l'appareil en atmosphère explosive ou en présence de gaz ou de fumées
inflammables.
N’utilisez pas l'appareil sur des réseaux de tensions ou de catégories supérieures à
celles mentionnées.
Respectez les tensions et intensités maximales assignées entre bornes et par rapport à
la terre.
N’utilisez pas l'appareil s'il semble endommagé, incomplet ou mal fermé.
Avant chaque utilisation, vérifiez le bon état des isolants des cordons, boîtier et
accessoires. Tout élément dont l'isolant est détérioré (même partiellement) doit être
consigné pour réparation ou pour mise au rebut.
Utilisez des cordons et des accessoires de tensions et de catégories au moins égales à
celles de l'appareil. Dans le cas contraire, un accessoire de catégorie inférieure réduit la
catégorie de l’ensemble Pince + accessoire à celle de l’accessoire.
Respectez les conditions environnementales d'utilisation.
Ne modifiez pas l'appareil et ne remplacez pas des composants par des équivalences.
Les réparations ou les ajustages doivent être effectués par du personnel compétent
agréé.
Remplacez les piles dès l'apparition du symbole sur l'afficheur. Déconnectez tous
les cordons avant l’ouverture de la trappe d'accès aux piles.
Utilisez des protections individuelles de sécurité lorsque les conditions l'exigent.
Ne gardez pas les mains à proximité des bornes non utilisées de l'appareil.
Lors de la manipulation des pointes de touche, des pinces crocodile et pinces
ampèremétriques, ne placez pas les doigts au-delà de la garde physique.
Par mesure de sécurité et pour éviter des surcharges répétées sur les entrées de
l'appareil, il est conseillé de n'effectuer les opérations de configuration qu'en absence
de toute connexion à des tensions dangereuses.
Pince Multimètre F407 Français
1
3
4
5
6
2
7
CATÉGORIES DE MESURE
Définition des catégories de mesure :
CAT II : Circuits directement branchés à l'installation basse tension.
Exemple : alimentation d’appareils électrodomestiques et d’outillage portable.
CAT III : Circuits d’alimentation dans l'installation du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels fixes.
CAT IV : Circuits source de l'installation basse tension du bâtiment.
Exemple : arrivées d’énergie, compteurs et dispositifs de protection.

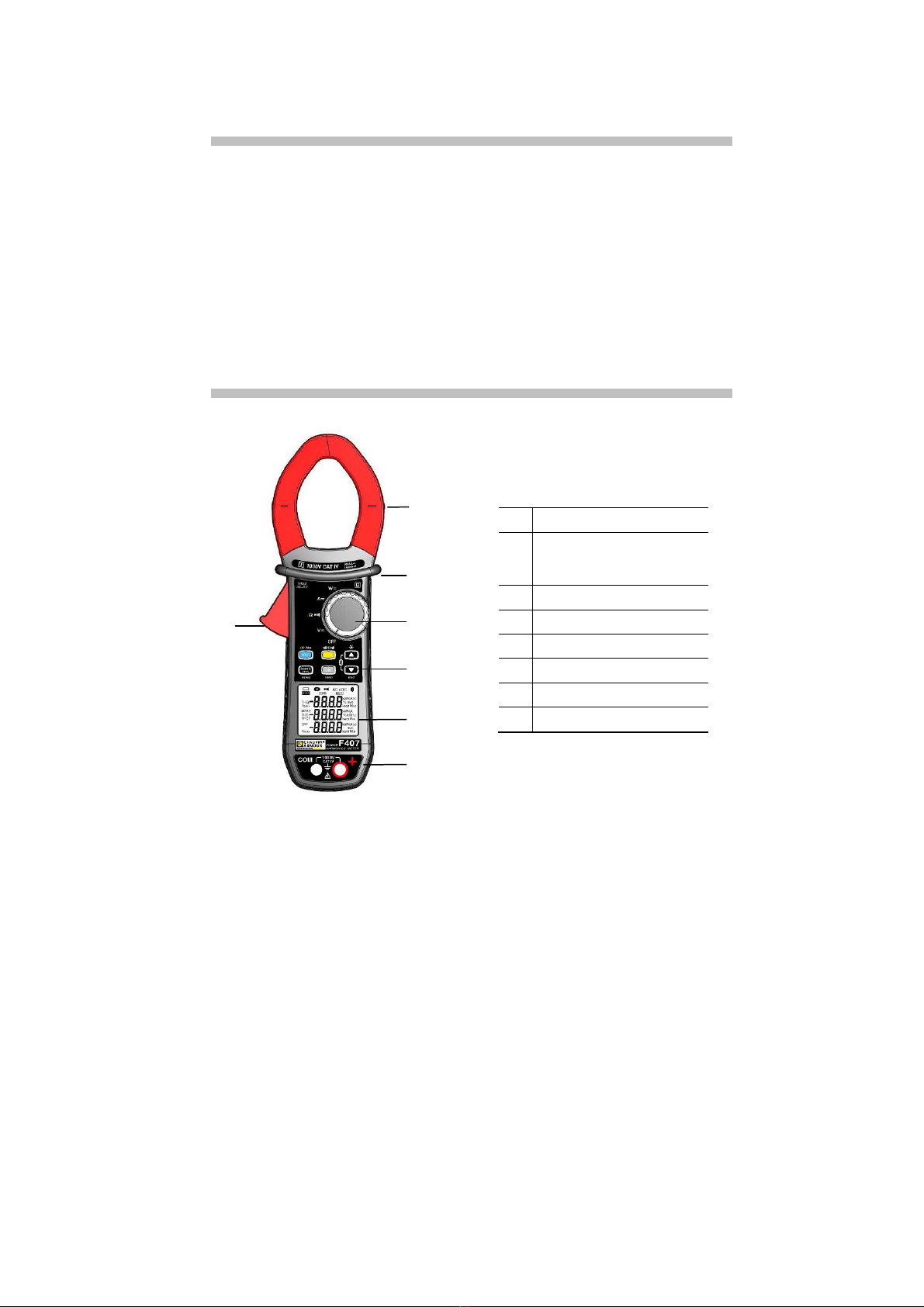

1 PRÉSENTATION
Rep. Désignation
1
Mâchoires avec repères de
centrage (voir les principes de
branchements)
2 Garde physique
3 Commutateur
4 Touches de fonction
5 Afficheur
6 Bornes
7 Gâchette
Français Pince Multimètre F407
1.1 LE COMMUTATEUR
Le commutateur possède cinq positions. Pour accéder aux fonctions , , , ,
positionnez le commutateur sur la fonction choisie. Chaque position est validée par un signal
sonore. Les fonctions sont décrites dans le tableau ci-dessous ;
1.2 LES TOUCHES DU CLAVIER
1 2 3
4 5 6
Rep. Fonction
1 Mode OFF – Arrêt de la pince multimètre
2 Mesure de tension (V) AC, DC, AC+DC
3 Test de continuité
Mesure de résistance Ω
4 Mesure d’intensité (A) AC, DC, AC+DC
5 Mesure de puissances (W, var, VA) AC, DC,
A
C+DC
Calcul du facteur de puissance (PF), du
facteur de déplacement de puissance (DPF),
de l’Energie
Rep. Fonction
1 Mémorisation des valeurs, blocage de l’affichage
Compensation du zéro ADC / AAC+DC / WDC / WAC+DC
2 Sélection du type de mesures (AC, DC, AC+DC)
Sélection de mesure monophasée ou triphasée
3 Activation ou désactivation du rétro éclairage de
l’afficheur
Défilement vers le haut des rangs d’harmoniques ou
des écrans de résultats en W, MAX/MIN/PEAK
Activation ou désactivation du transfert sans fil BT
(combiné à 6)
4 Activation ou désactivation du mode MAX/MIN/PEAK
Activation ou désactivation du mode INRUSH en A
5 Mesures de fréquence (Hz) , des taux d’harmoniques
(THD) et rangs d’harmoniques
Activation ou désactivation du mode comptage
d'énergie
6 Défilement vers le bas des rangs d'harmoniques ou
des écrans de résultats en W, MAX/MIN/PEAK
Activation ou désactivation de l’enregistrement des
données courantes en mémoire
Activation ou désactivation du transfert sans fil BT
(combiné à 3)
1
2
3
4
5
Pince Multimètre F407 Français
1.3 L’AFFICHEUR
1.3.1 Les symboles de l’afficheur
Symboles Désignation
AC Alternatif (courant ou tension)
DC Continu (courant ou tension)
AC+DC Alternatif et continu (courant ou tension)
Mémorisation des valeurs et maintien de l'affichage
RMS Valeur efficace
Max Valeur RMS maximale
Min Valeur RMS minimale
AVG Valeur RMS moyenne
Peak+ Valeur crête maximale
Peak- Valeur crête minimale
Mesure des puissances totales en triphasé équilibré
Rep. Fonction
1 Affichage des modes sélectionnés
(touches)
2 Affichage de la valeur et des unités de
mesure
3 Affichage de grandeurs particulières
4 Nature de la mesure (alternatif ou
continu)
5 Indication de pile usagée
1
2
3
5
4
Français Pince Multimètre F407
V Volt
Hz Hertz
W Watt
A Ampère
% Pourcentage
ΩOhm
m Préfixe milli-
k Préfixe kilo-
var Puissance réactive
VA Puissance apparente
PF Facteur de puissance
DPF Facteur de déplacement de puissance (cos φ)
CF Facteur de crête
RIPPLE Taux d’ondulation (en DC)
THDfDistorsion harmonique totale par rapport au fondamental
THDrDistorsion harmonique totale par rapport à la valeur
efficace vraie du signal
REC Enregistrement en mémoire
Communication sans fil Bluetooth
Test de continuité
Affichage Permanent (arrêt automatique désactivé)
Indicateur de piles usagées
Le symbole O.L (Over load) s’affiche lorsque la capacité d’affichage est dépassée.
Pince Multimètre F407 Français
1
2
1
1.4 LES BORNES
Les bornes sont utilisées comme suit :
1 2
2 UTILISATION
2.1 PREMIÈRE MISE EN SERVICE
Placez les piles fournies avec l’appareil comme suit :
1. A l'aide d'un tournevis, dévissez la vis de la trappe (rep.1) située à
l’arrière du boîtier et ouvrez la trappe ;
2. Placez les piles dans leur logement (rep.2) en respectant la polarité ;
3. Refermez la trappe et revissez-la au boîtier.
Rep. Fonction
1 Borne point froid (COM)
2 Borne point chaud (+)
Clamp Multimeter F407 English
You have just acquired an F407 clamp multimeter and we thank you.
For best results from your device :
read this user manual attentively,
observe the precautions for its use.
Meanings of the symbols used on the device
Danger. The operator agrees to refer to this data sheet whenever this danger
symbol is encountered.
Application or withdrawal authorized on uninsulated or bare conductors at
dangerous voltages.
1.5 V battery.
The CE marking indicates compliance with European directives.
Double insulation or reinforced insulation.
Selective sorting of wastes for the recycling of electrical and electronic
equipment within the European Union.
In conformity with directive DEEE 2002/96/EC: this equipment must not be
treated as household waste.
AC – Alternating current.
AC and DC – Alternating and direct current.
Earth.
Risk of electric shock.
English Clamp Multimeter F407
PRECAUTIONS FOR USE
This device complies with safety standards IEC-61010-1 and 61010-2-032 for voltages of
1000V in category IV at an altitude OF less than 2000m, indoors, with a degree of pollution
not exceeding 2.
These safety instructions are intended to ensure the safety of persons and proper operation of
the device. If the tester is used other than as specified in this data sheet, the protection
provided by the device may be impaired.
The operator and/or the responsible authority must carefully read and clearly understand
the various precautions to be taken in use.
If you use this instrument other than as specified, the protection it provides may be
compromised, thereby endangering you.
Do not use the instrument in an explosive atmosphere or in the presence of flammable
gases or fumes.
Do not use the instrument on networks of which the voltage or category exceeds those
mentioned.
Do not exceed the rated maximum voltages and currents between terminals or with
respect to earth.
Do not use the instrument if it appears to be damaged, incomplete, or not properly
closed.
Before each use, check the condition of the insulation on the leads, housing, and
accessories. Any element of which the insulation is deteriorated (even partially) must be
set aside for repair or scrapped.
Use leads and accessories rated for voltages and categories at least equal to those of
the instrument. If not, an accessory of a lower category lowers the category of the
combined Clamp + accessory to that of the accessory.
Observe the environmental conditions of use.
Do not modify the instrument and do not replace components with "equivalents". Repairs
and adjustments must be done by approved qualified personnel.
Replace the batteries as soon as the symbol appears on the display unit.
Disconnect all cords before opening the battery compartment cover.
Use personal protective equipment when conditions require.
Keep your hands away from the unused terminals of the instrument.
When handling the test probes, crocodile clips, and clamp ammeters, keep your fingers
behind the physical guard.
As a safety measure, and to avoid repeated overloads on the inputs of the device, we
recommend performing configuration operations only when the device is disconnected
from all dangerous voltages.
Autres manuels pour F407
2
Table des matières
Langues :
Autres manuels Chauvin Arnoux Multimètre
Chauvin Arnoux
Chauvin Arnoux C.A 6550 Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux F201 Mode d’emploi
Chauvin Arnoux
Chauvin Arnoux F402 Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux C.A 5005 Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux C.A 5003 Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux C.A 5273 Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux F601 Mode d’emploi
Chauvin Arnoux
Chauvin Arnoux C.A 5205 Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux C.A 5011 Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux Metrix MTX 3292B Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux C.A 5271 Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux F401 Mode d’emploi
Chauvin Arnoux
Chauvin Arnoux Metrix MTX 3293B Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux F 15 Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux C.A 5003 Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux F 01 Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux F407 Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux F606 Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux CA 5292 Manuel utilisateur
Chauvin Arnoux
Chauvin Arnoux F404 Manuel utilisateur
Manuels Multimètre populaires d'autres marques
Gossen MetraWatt
Gossen MetraWatt METRAmax 6 Manuel utilisateur
PeakTech
PeakTech 4000 Manuel d'utilisation et d'entretien
YOKOGAWA
YOKOGAWA 90050B Manuel utilisateur
Gossen MetraWatt
Gossen MetraWatt METRALINE DMM16 Manuel utilisateur
Fluke
Fluke 8846A Manuel d'utilisation et d'entretien
Tempo Communications
Tempo Communications MM200 Manuel utilisateur
