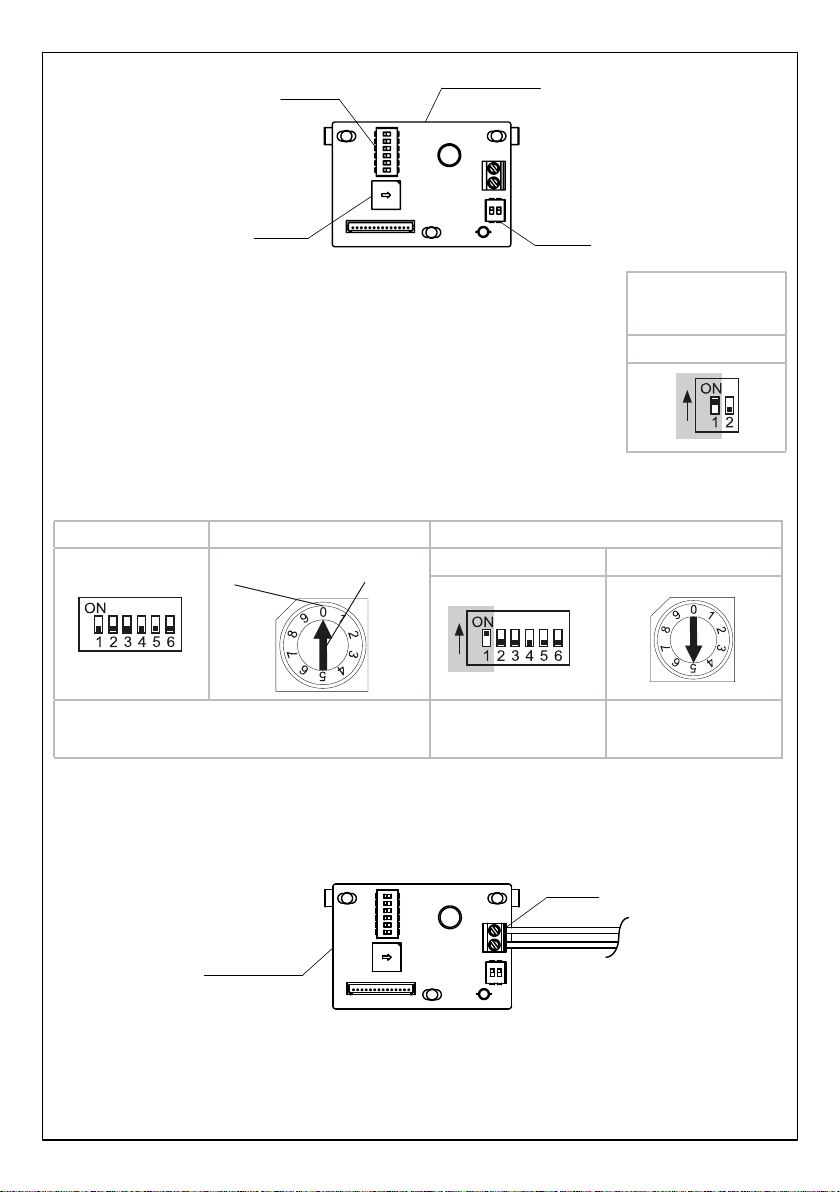

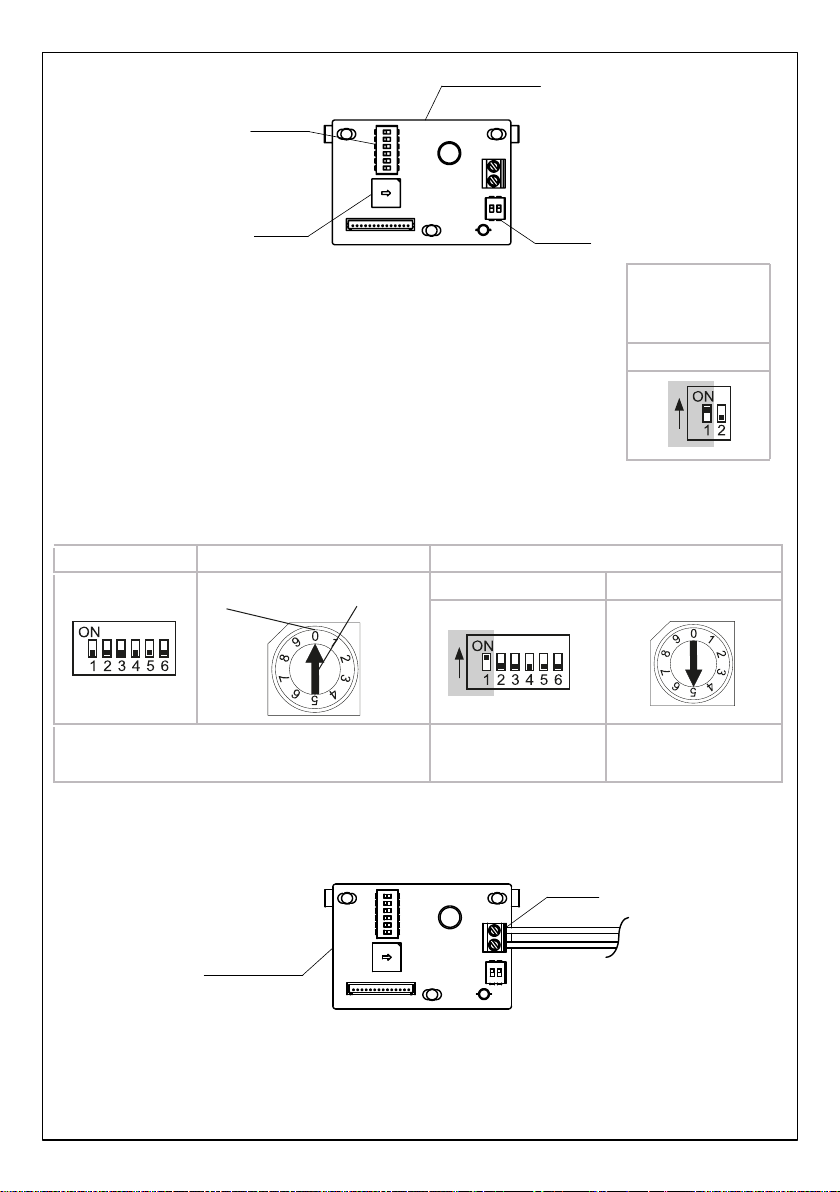

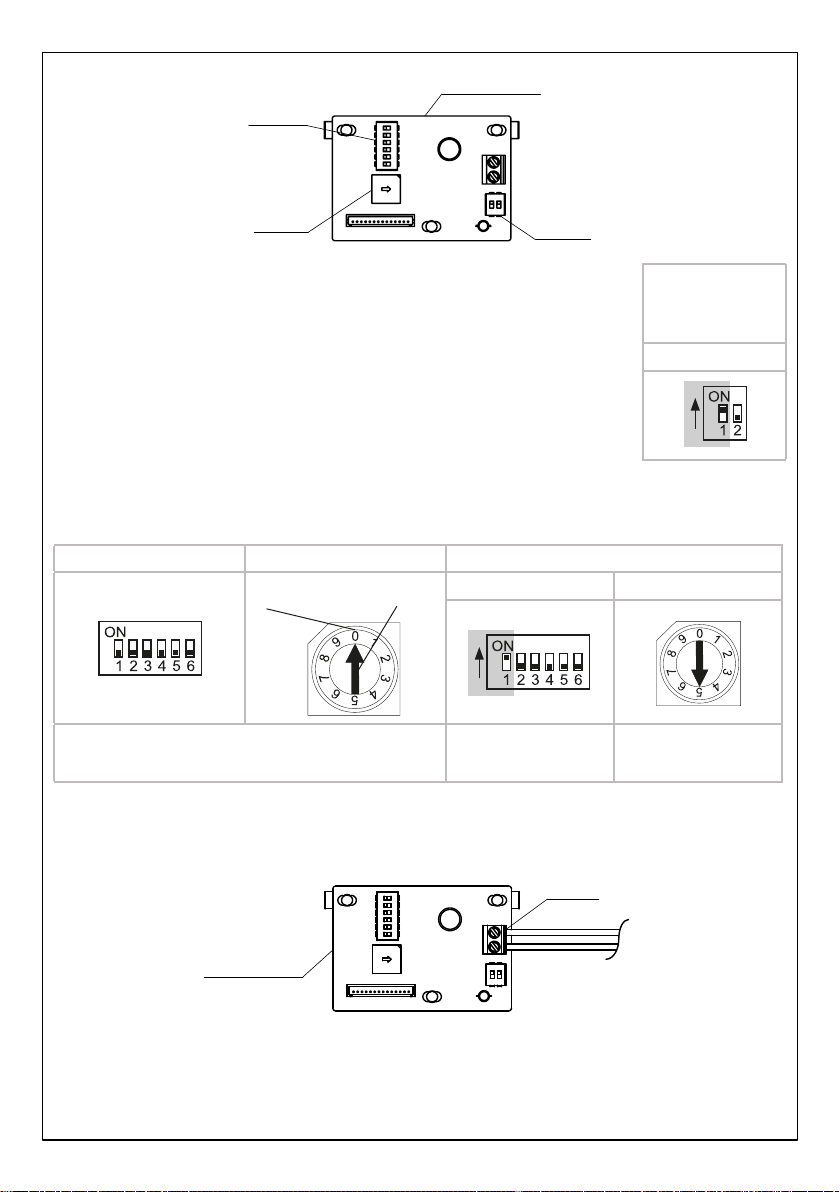

3. DIP-Schaltereinstellung. H-LINK-Platine
DSW1
DSW2
RSW1
i. DSW1-Einstellung (Einstellung des Abschlusswiderstands).
Einstellung des Abschlusswiderstands über PIN 1 des DSW1.
(Die werkseitige Einstellung ist PIN 1 des DSW1 eingestellt in
Stellung OFF).
Der Anschlusswiderstand sollte nur an einer Position des gesamten
H-LINK eingeschaltet sein.
Nach Überprüfung der Einstellung des Abschlusswiderstands des
gesamten H-LINK muss PIN 1 des DSW1 korrekt eingestellt sein.
ii. Einstellung von DSW2 und RSW1.
Die Kühlkreislaufnummer wird durch DSW2 und RSW1 eingestellt.
DSW2 (Zehnerstellen) RSW1 (Einerstelle) Beispiel: Einstellung der Kreislaufnummer auf 15
Einstellen durch Einstecken
eines Schraubendrehers
Position
DSW2 RSW1
Die werkseitigen Einstellungen für DSW2 und RSW1
sind OFF bzw. 0. PIN 1 ist ON Die Position ist auf
5 gestellt

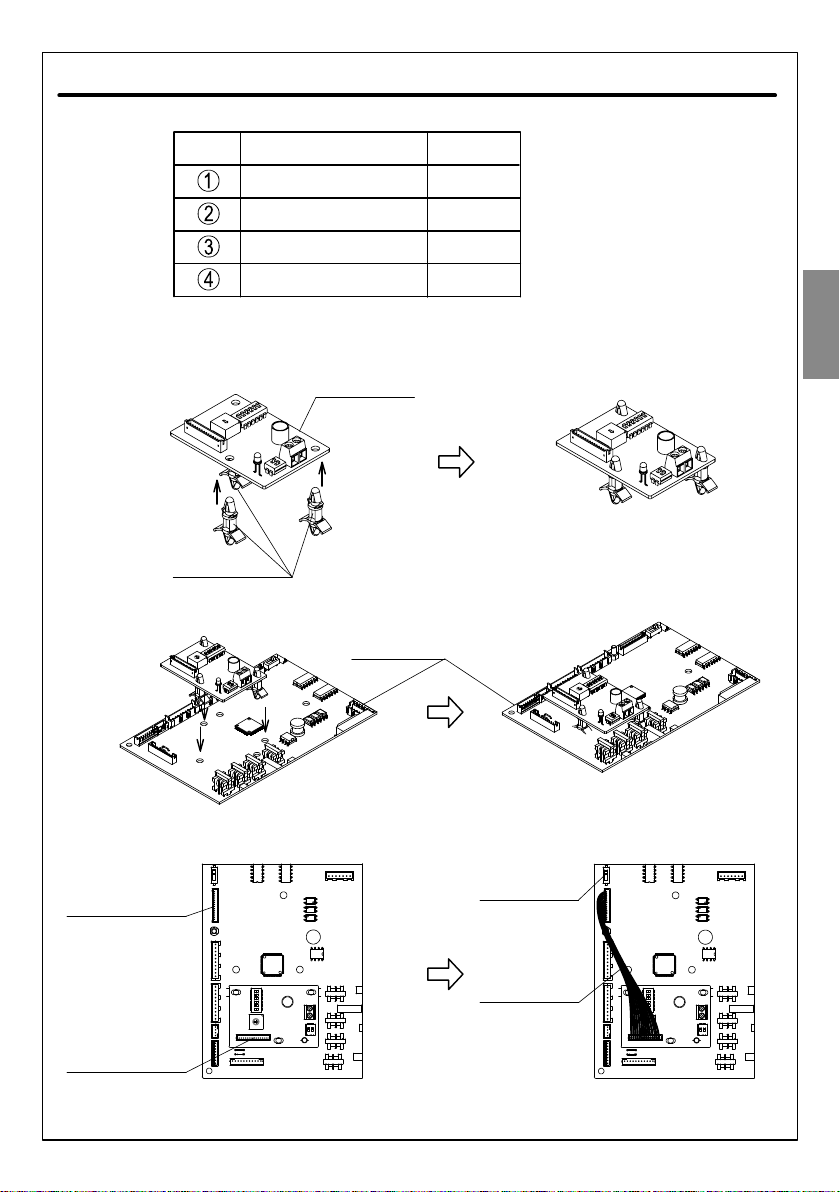

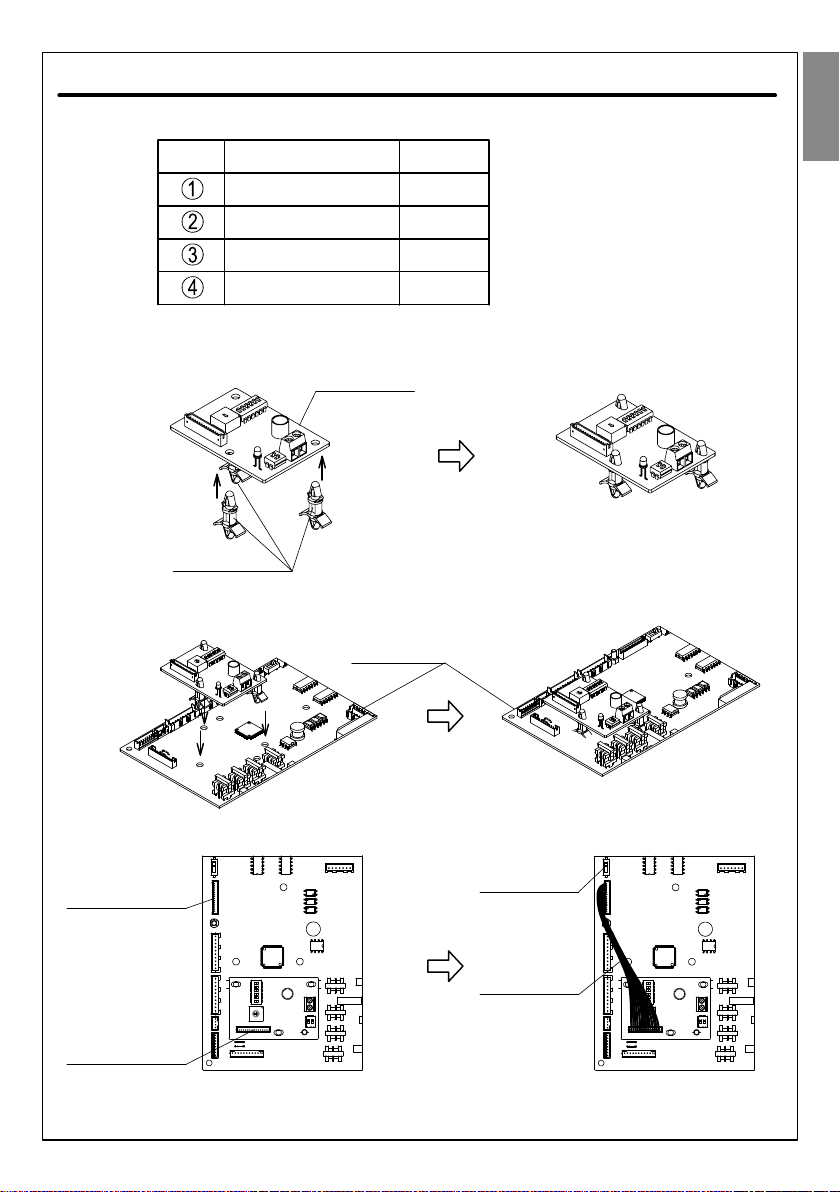

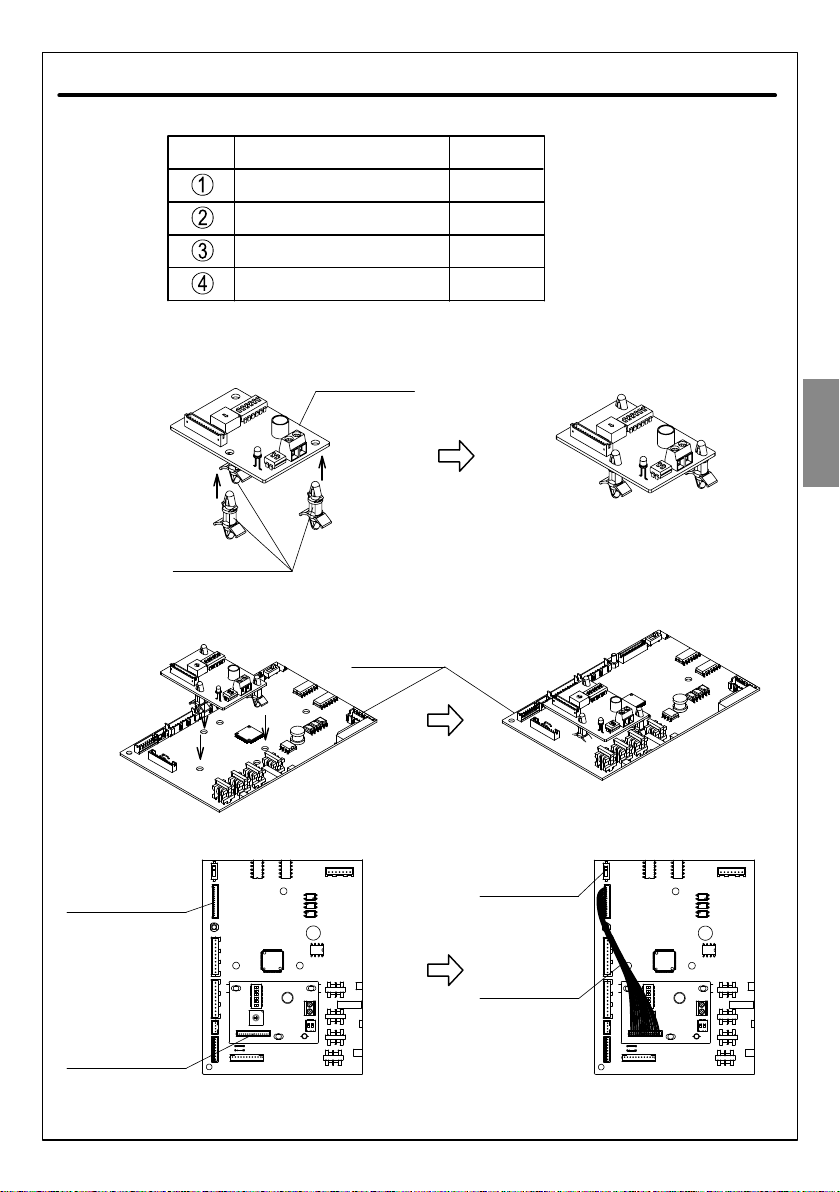

4. Schließen Sie die H-LINK-Platine an der Zentraleinheit an, indem Sie das
Übertragungskabel am CN29 anbringen.
H-Link-Platine
CN29
Das verwendete Übertragungskabel muss wie unten beschrieben sein.
i. 2 zweiadrige Kabel (0,75 mm2bis 1,25 mm2). Modell: VCTF, VCT, CVV, MVVS,
CVVS VVR, VVF.
ii. 2 zweiadrige Twisted-Pair-Kabel. Modell: KPEV, KPEV-S.
Die Gesamtlänge des Übertragungskabels darf 1000 m nicht überschreiten.
Übertragungskabel
zur Zentraleinheit
DSW1
Beispiel:
Bei Einstellung des PIN 1
in die Stellung ON
