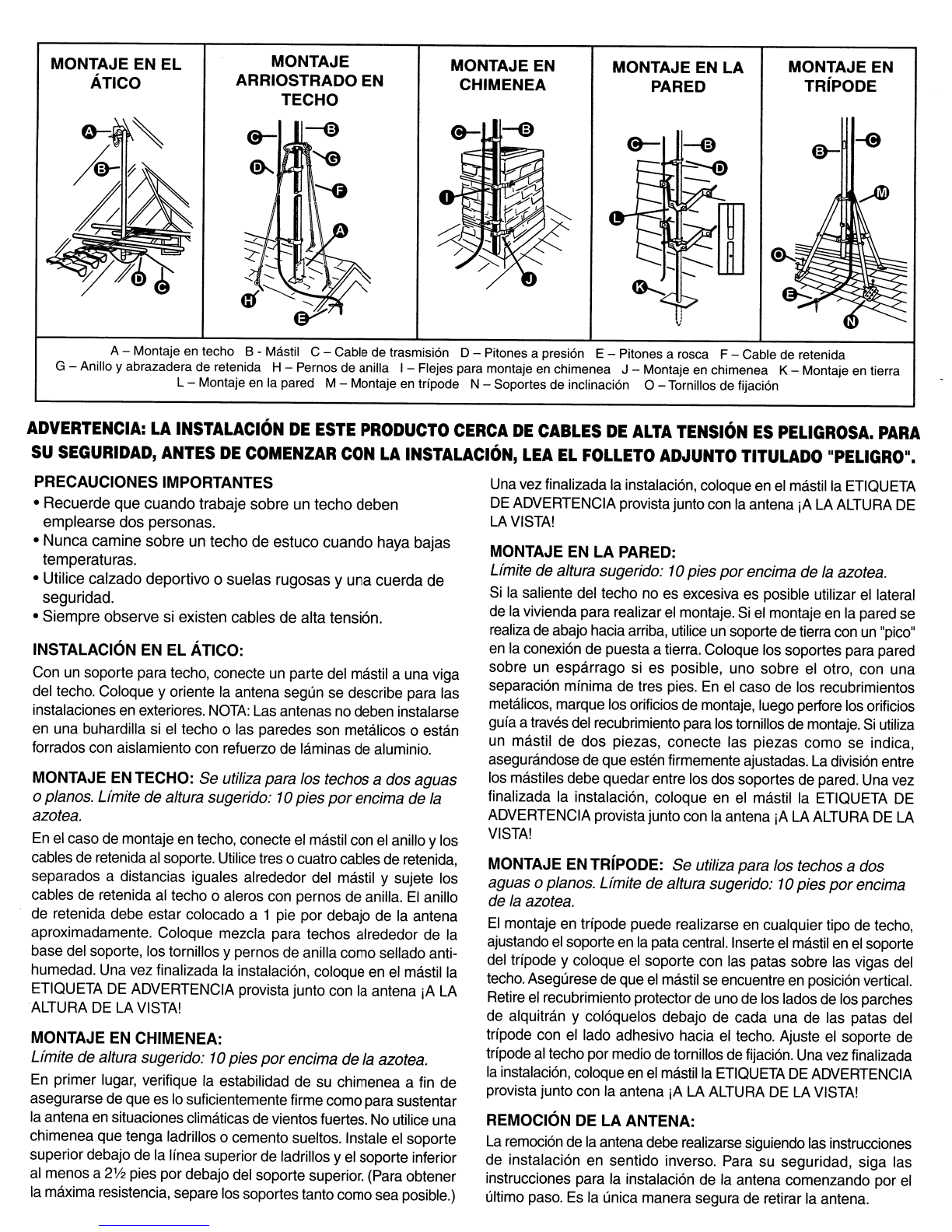

MONTAJE EN
EL
ATICO
MONTAJE
ARRIOSTRADO
EN
TECHO
MONTAJE EN
CHIMENEA
MONTAJE EN
LA
PARED MONTAJE EN
TRipODE
'J
A - Montaje
en
techo B - Mastil C - Cable de trasmisi6n D - Pitones apresi6n E - Pitones arosca F - Cable
de
retenida
G - Anillo yabrazadera
de
retenida H - Pernos de anilla I - Flejes para montaje
en
chimenea J - Montaje
en
chimenea K - Montaje
en
tierra
L - Montaje
en
la
pared M - Montaje
en
tripode N - Soportes de inclinaci6n 0 - Tornillos de fijaci6n
MONTAJE
EN
LA PARED:
Limite de altura sugerido: 10 pies
por
encima de la azotea.
Si
la saliente del techo no es excesiva es posible utilizar
el
lateral
de la vivienda para realizar
el
montaje.
Si
el
montaje en la pared se
realiza de abajo hacia arriba, utilice un soporte de tierra con
un
"pico"
en la conexi6n de puesta atierra. Coloque los soportes para pared
sobre un esparrago si es posible, uno sobre el otro, con una
separaci6n minima de tres pies.
En
el
caso de los recubrimientos
metalicos, marque los orificios de montaje, luego perfore los orificios
guia atraves del recubrimiento para los tornillos de montaje.
Si
utiliza
un mastil de dos piezas, conecte las piezas como se indica,
asegurandose de que esten firmemente ajustadas. La divisi6n entre
los mastiles debe quedar entre los dos soportes de pared. Una vez
finalizada la instalaci6n, coloque en
el

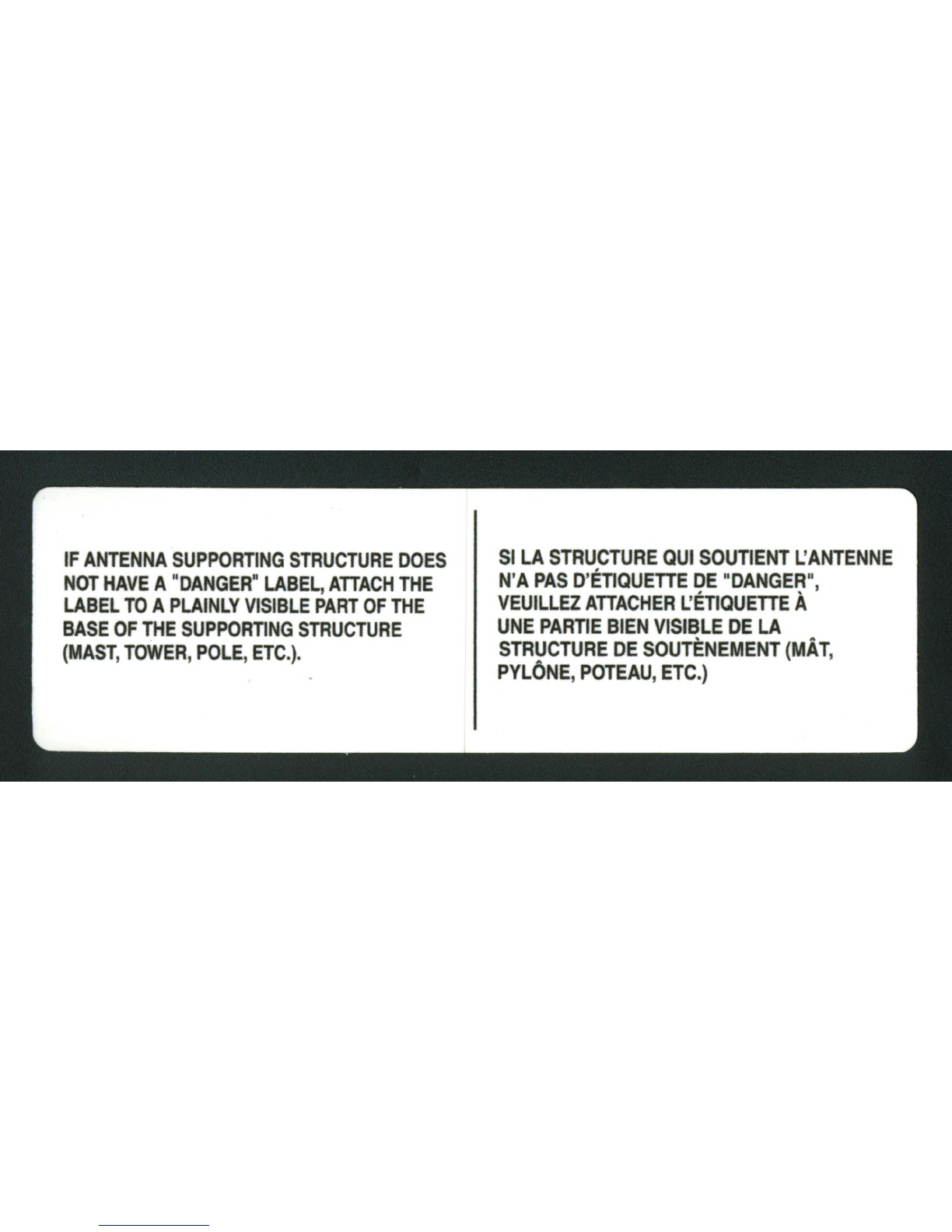

mastil la ETIQUETA DE
ADVERTENCIA provistajunto con la antena iA LA ALTURA DE LA
VISTA!
MONTAJE
EN
TRipODE:
Se
utiliza para los techos
ados
aguas 0pIanos. Limite de altura sugerido: 10 pies
por
encima
de la azotea.
EI
montaje en tripode puede realizarse en cualquier tipo de techo,
ajustando
el
soporte en
la
pata central. Inserte
el
mastil en
el
soporte
del tripode ycoloque
el
soporte con las patas sabre las
vi
gas del
techo. Asegurese de que
el
mastil se encuentre en posici6n vertical.
Retire
el
recubrimiento protector de uno de los lados de los parches
de alquitran ycol6quelos debajo de cadauna de las patas del
tripode con
el
lado adhesivo hacia
el
techo. Ajuste
el
soporte de
tripode
al
techo par media de tornillos de fijaci6n. Una vez finalizada
la instalaci6n, coloque
en
el
mastilla ETIQUETA DE ADVERTENCIA
provista junto con la antena jA LA ALTURA
DE
LA VISTA!
REMOCION
DE
LA
ANTENA:
La
remoci6n de la antena debe realizarse siguiendo las instrucciones
de instalaci6n en sentido inverso. Para su seguridad, siga las
instrucciones para la instalaci6n de la antena comenzando par
el
ultimo paso.
Es
la unica manera segura de retirar la antena.
INSTALACION
EN
EL ATICO:
Con
un
soporte para techo, conecte
un
parte del mastil auna viga
del techo. Coloque yoriente la antena segun se describe para las
instalaciones en exteriores.
NOTA:
Las antenas no deben instalarse
en una buhardilla
si
el
techo 0las paredes son metalicos 0estan
forrados con aislamiento can refuerzo de laminas de aluminio.
MONTAJE
EN
TECHO:
Se
utiliza para los techos
ados
aguas
opIanos. Limite de altura sugerido:
10
pies
por
encima de la
azotea.
En
el
caso de montaje en techo, conecte
el
mastil con
el
anillo ylos
cables de retenida
al
soporte. Utilice tres 0cuatro cables de retenida,
separados adistancias iguales alrededor del mastil ysujete los
cables de retenida
al
techo 0aleros can pernos de anilla.
EI
anillo
de retenida debe estar colocado a 1 pie por debajo de la antena
aproximadamente. Coloque mezcla para techos alrededor de la
base del soporte, los tornillos ypernos de anilla como sellado anti-
humedad. Una vez finalizada la instalaci6n, coloque en
el
mastilla
ETIQUETA DE ADVERTENCIA provista junto con la antena iA LA
ALTURA
DE
LA VISTA!
MONTAJE
EN
CHIMENEA:
Limite de altura sugerido: 10 pies
por
encima de la azotea.
En
primer lugar, verifique la estabilidad de su chimenea afin de
asegurarse de que es
10
suficientemente firme como para sustentar
la antena en situaciones climaticas de vientos fuertes. No utilice una
chimenea que tenga ladrillos acementa sueltos. Instale
el
soporte
superior debajo de la linea superior de ladrillos y
el
soporte inferior
al
menos a
2V2
pies par debajo del soporte superior. (Para obtener
la maxima resistencia, separe los soportes tanto como sea posible.)
ADVERTENCIA:
LA
INSTALACION
DE
ESTE
PRODUCTO
CERCA
DE
CABLES
DE
ALTA
TENSION
ES
PELIGROSA.
PARA
SU
SEGURIDAD,
ANTES
DE
COMENZAR
CON
LA
INSTALACION,
LEA
EL
FOLLETO
ADJUNTO
TITULADO
IPELlGRO".
PRECAUCIONES IMPORTANTES Una vez finalizada la instalaci6n, coloque en
el
mastilla ETIQUETA
•Recuerde
que
cuando
trabaje sobre un techo
deben
DE
ADVERTENCIA provista junto con la antena
iA
LA ALTURA DE
emplearse
dos
personas.
LA
VISTA!
•
Nunca
camine sobre un techo
de
estuco cuando haya bajas
temperaturas.
•Utilice calzado deportivo 0suelas rugosas y
una
cuerda
de
seguridad.
•Siempre observe si existen cables
de
alta tension.
