SERVICE MANUAL

& PARTS LIST

(WITHOUT PRICE)

QW-4762

QW-4778

MODULE NO.

R

REF. NO. S/M-980

JAN. 2007

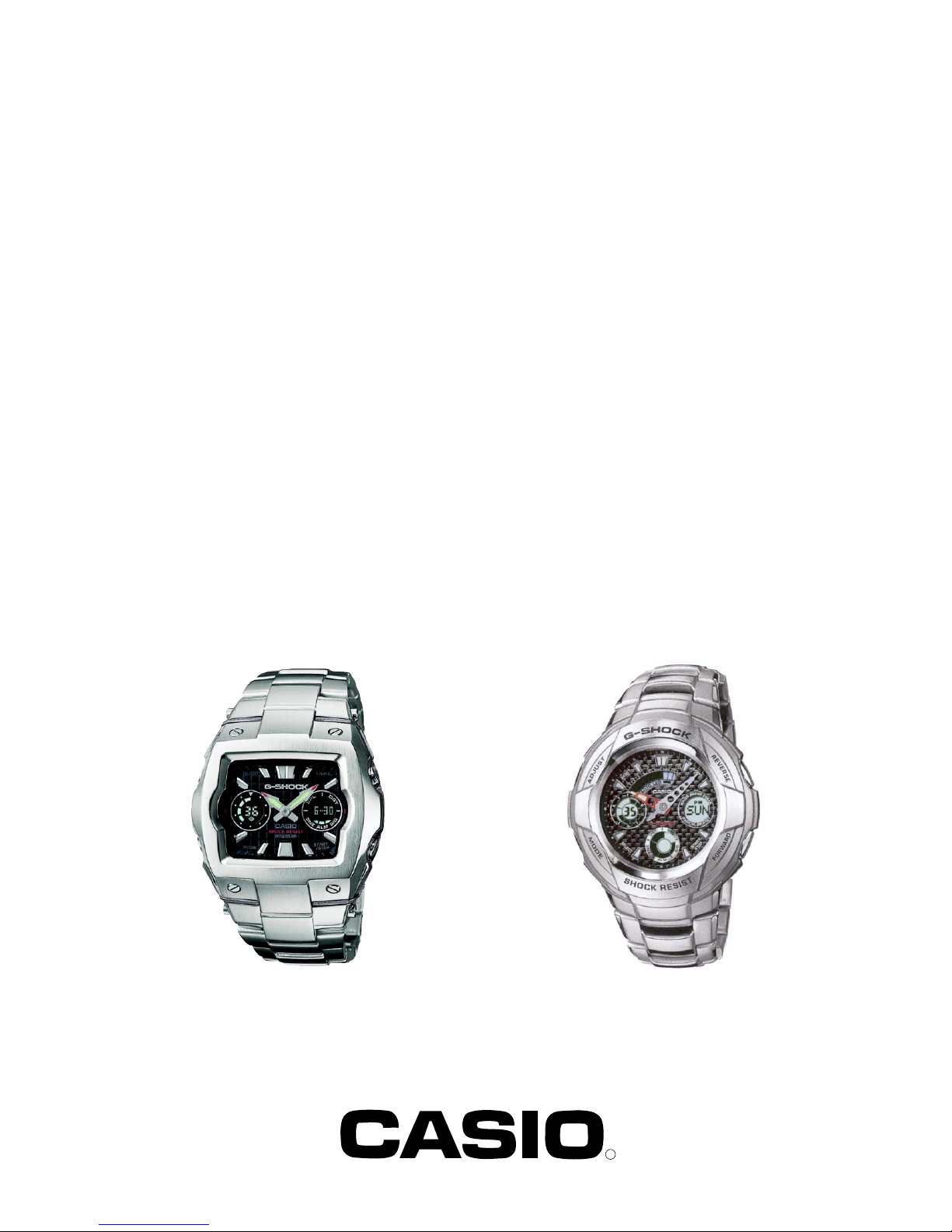

G-011D G-1800D

CONTENTS

Page

1. SPECIFICATIONS: MODULE QW-4762/4778 ........................................... 1

2. OPERATION CHART: MODULE QW-4762/4778 ...................................... 2

3. DRAWINGS: MODULE QW-4762/4778

3-1. LCD DIAGRAM ............................................................................................10

3-2. CHECKING TERMINALS AND COMPONENTS .........................................12

4. EXPLODED VIEW: MODULE QW-4762/4778 .......................................... 13

5. PARTS LIST: MODULE QW-4762/4778 ................................................... 14

6. PRECAUTIONS FOR REPAIR: MODULE QW-4762/4778

6-1. AC (ALL CLEAR) AND REMOVING OF MODULE ..................................... 18

6-2. ACCURACY CHECKING ............................................................................. 18

— 1 —

1. SPECIFICATIONS: MODULE QW-4762/4778

Battery CR1220

Battery life QW-4762: Approx. 3 years

QW-4778: Approx. 3 years

Current consumption QW-4762: 0.7690 µA maximum

QW-4778: 0.4970 µA maximum

Alarm system Piezo plate on Cover/Back

Accuracy ±15 sec./month

Accuracy setting system Trimmer capacitor

Accuracy checking See page 18

Item Detail

Functions • LED light

Auto light switch, afterglow

• World time

29 time zones (27 cities), city code display, daylight saving on/off

• 1/100-second stopwatch

Measuring capacity: 59'59.99"

Measuring modes: Elapsed time, split time, 1st-2nd place times

• Countdown timer

Measuring unit: 1 second

Countdown range: 60 minutes

Countdown start time setting range: 1 to 60 minutes (1-minute incre-

ments)

Others: Auto-repeat, time up alarm, progress beeper on/off

• Daily alarms

5 Independent daily alarms (4 one-time alarms and 1 snooze alarm)

• Hourly time signal

• Auto-calendar (to year 2039)

• 12/24-hour format

• Regular timekeeping

Analog: 2 hands (Hour, minute (hand moves every 20 seconds))

Digital: Hour, minutes, seconds, pm, month, date, day

— 2 —

2. OPERATION CHART: MODULE QW-4762/4778

MODULE QW-4762

* The operation chart will be added in the next revision.

— 3 —

— 4 —

— 5 —

— 6 —

MODULE QW-4778

* The operation chart will be added in the next revision.

— 7 —

— 8 —
