Carson Mercedes Benz X-Klasse Manuel utilisateur

Montageanleitung / Assembly

500404165 // Stand: April 2019

Mercedes Benz

X-Klasse

ASSEMBLED READY-TO-RUN MODEL

2

Montage

MONTAGEANLEITUNG • ASSEMBLY INSTRUCTIONS

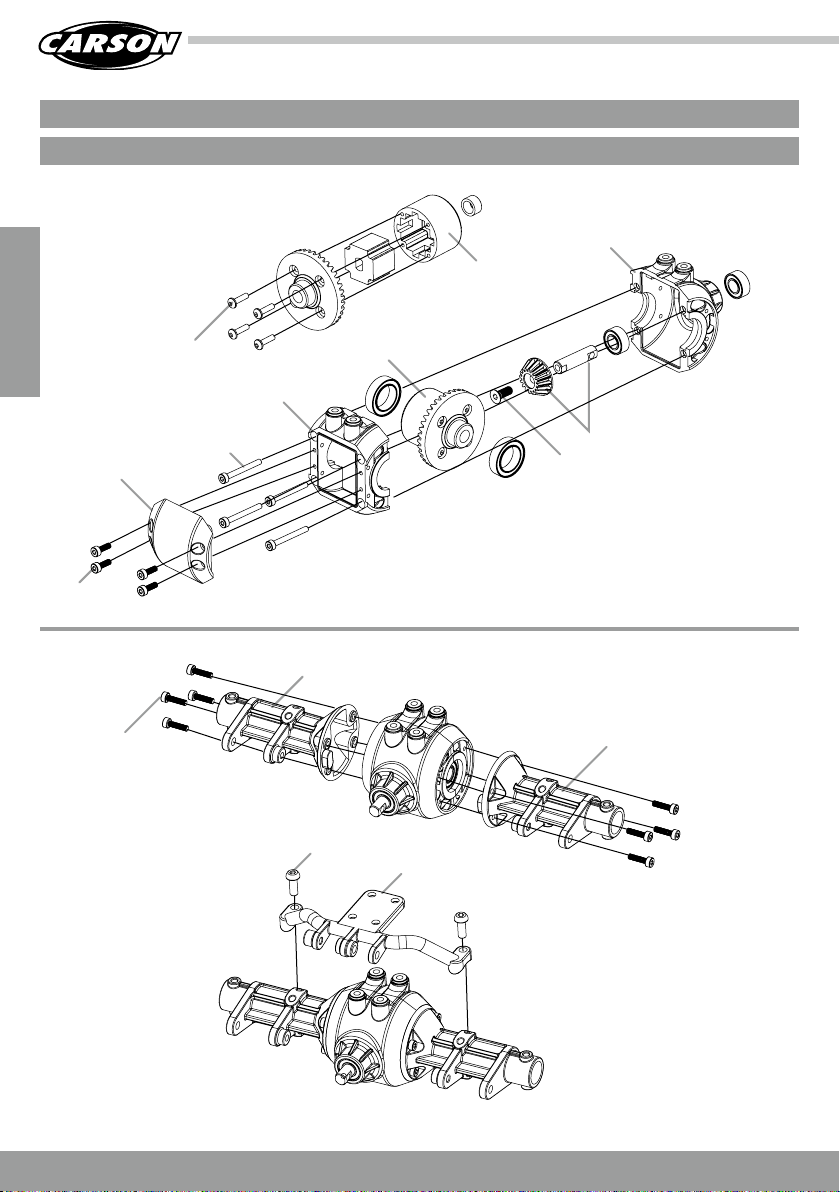

DIFFERENZIAL VORNE/HINTEN • DIFFERENTIAL FRONT/REAR

500405775

500405788

500405788

500405788

500405776

500405789

500405789

500405790

500405775

M2 x 10

M2 x 8

M2 x 6

M2 x 4

M3 x 6

M3 x 8

3

Montage

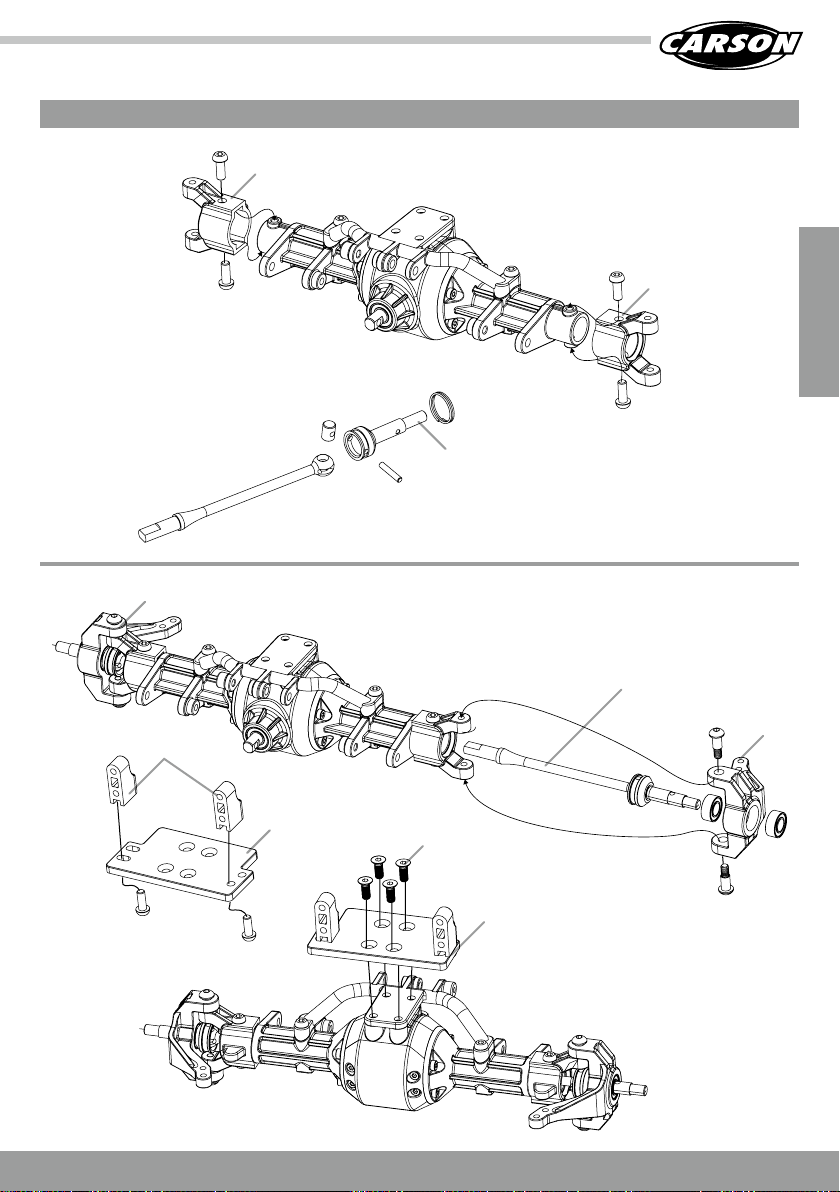

MONTAGE VORDER/HINTERACHSE • ASSEMBLING FRONT/REAR UNIT

500405792

500405792

500405777

500405777

500405791

500405791

500405792

500405792

500405792

M3 x 8

4

Montage

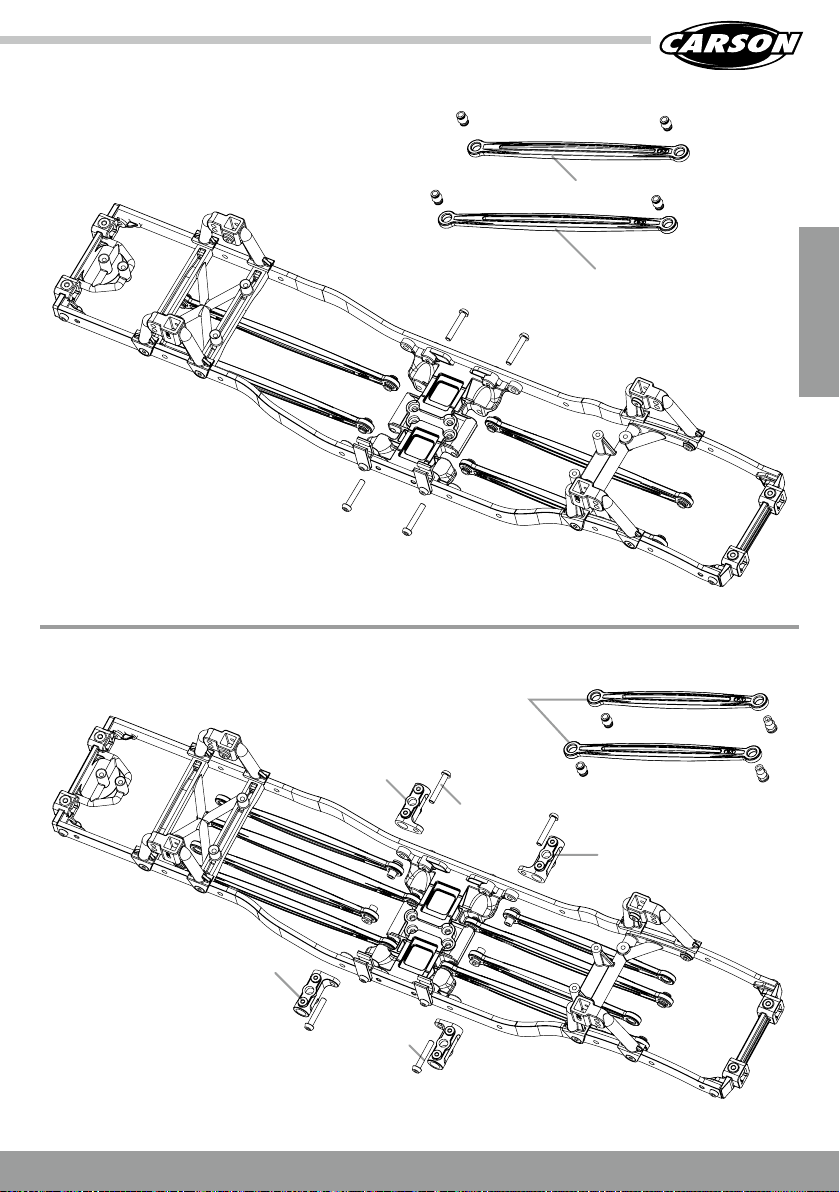

MONTAGE CHASSIS • ASSEMBLING CHASSIS

500405778

M3 x 6

M3 x 6

500405790

500405793

500405793

500405793

500405793

500405793

500405796

500405794

500405794

500405793

500405779

500405779

500405795

M3 x 10

M3 x 8

M3 x 8

M3 x 10

M3 x 10

M3 x 10

M3 x 10

M3 x 8

M3 x 8

5

Montage

500405779

M3 x 8

500405797

500405797

500405797

x2

x2

x2

x2

500405789

M3 x 16

500405789

500405789

500405789

6

Montage

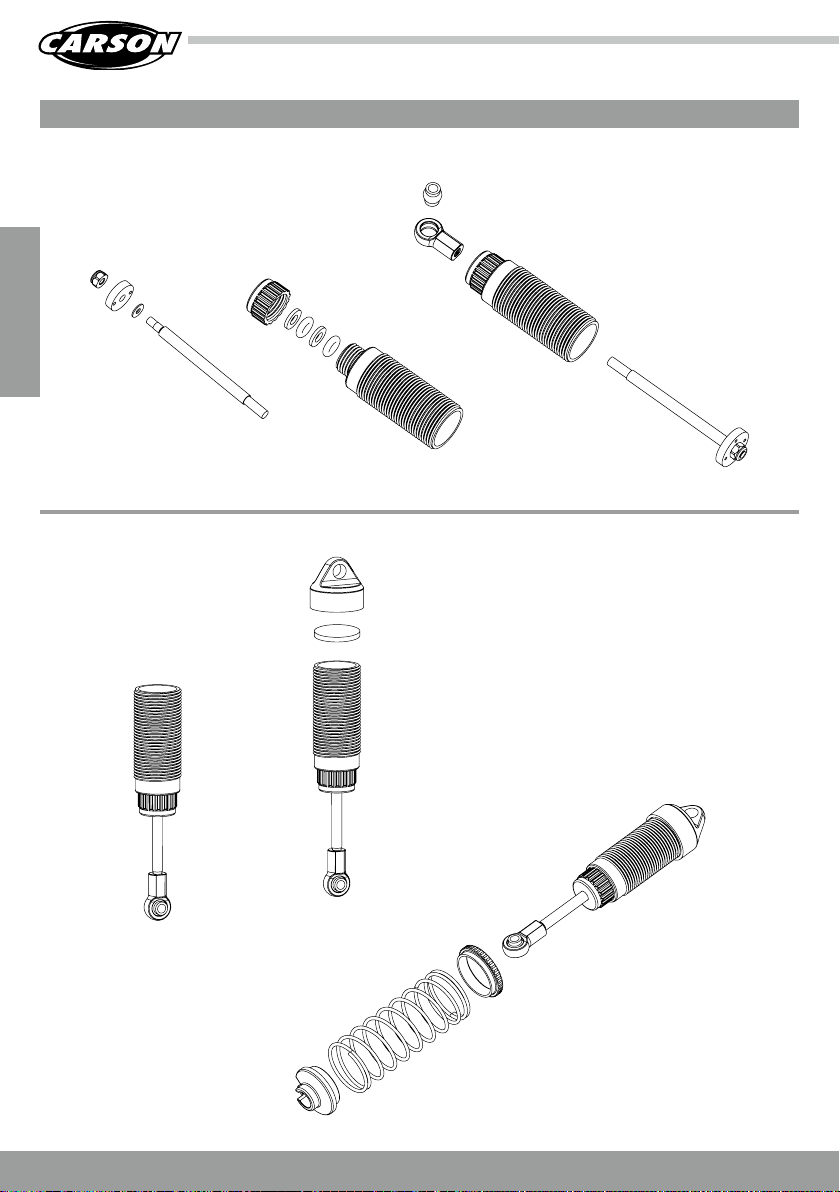

STOSSDÄMPFER • SHOCK ABSORBERRS

500405780 x 4

500405780

7

Montage

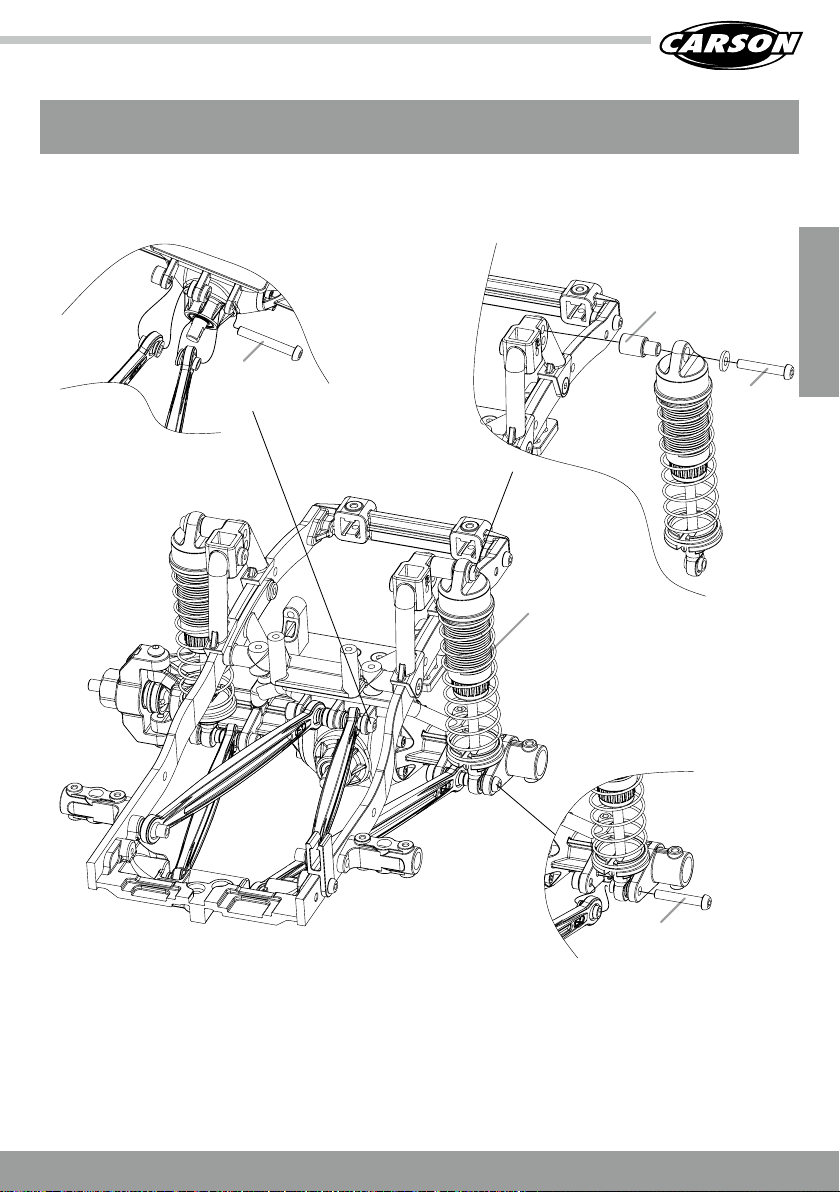

MONTAGE STOSSDÄMPFER VORNE • ASSEMBLING SHOCK

ABSORBERS FRONT

500405780

500405780

M3 x 20

M3 x 23

M3 x 30

8

Montage

MONTAGE STOSSDÄMPFER HINTEN • ASSEMBLING SHOCK

ABSORBERS REAR

500405780

M3 x 20

M3 x 23

M3 x 30

9

Montage

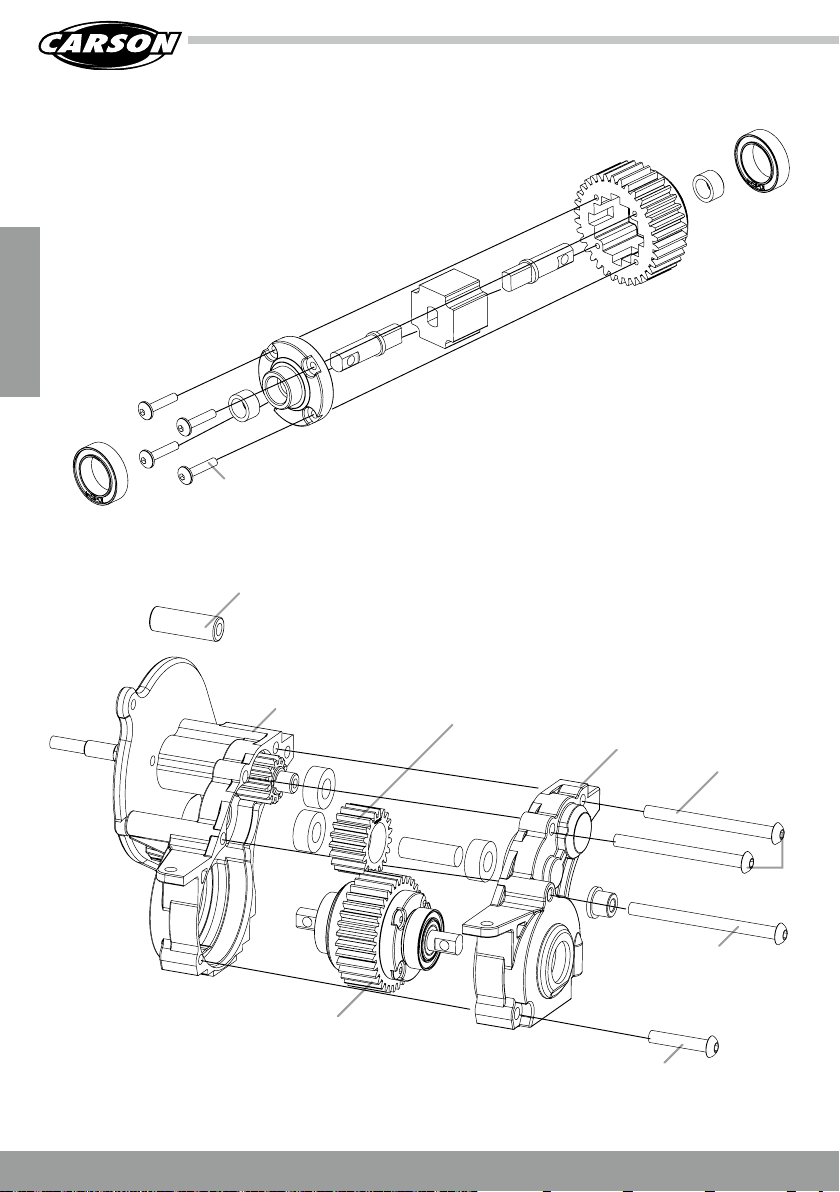

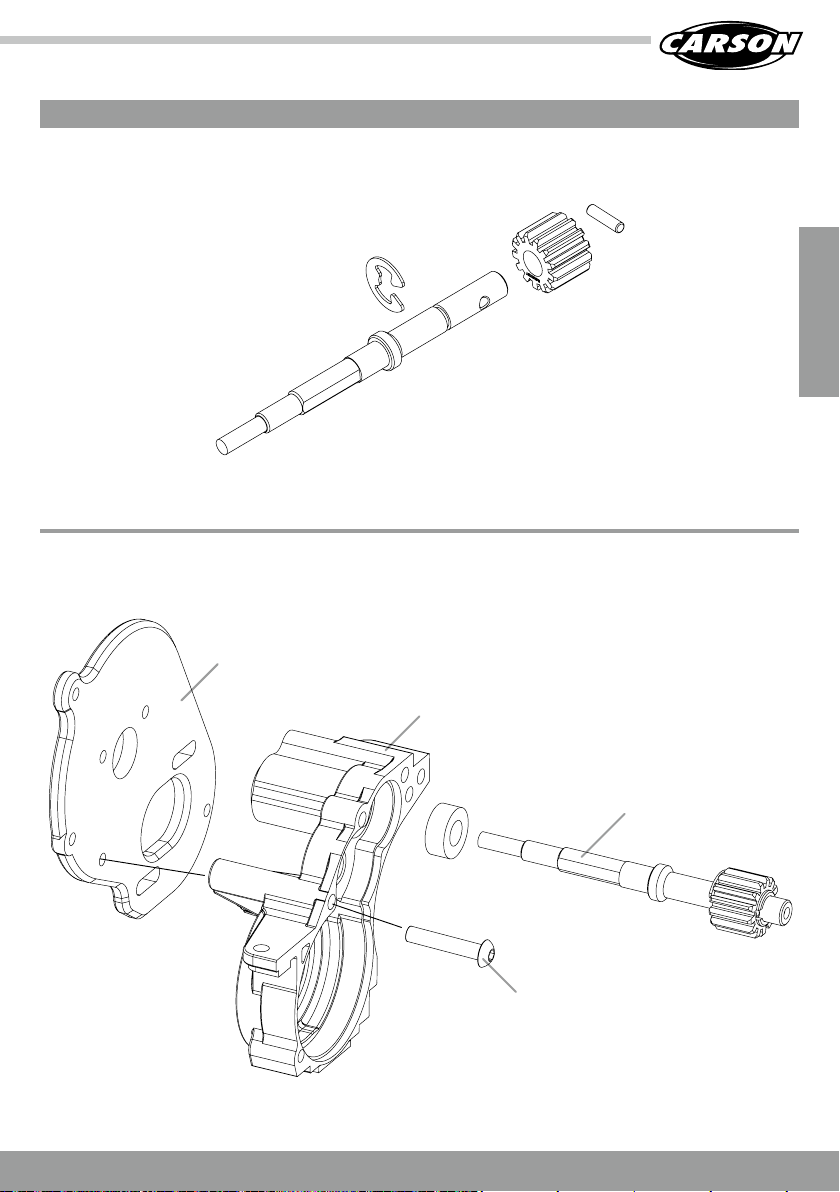

MONTAGE GETRIEBE • ASSEMBLING GEAR

500405684

500405684

500405686

M3 x 16

500405685

10

Montage

500405783

500405783

500405783

500405686

500405686

500405686

500405684

500405686

M2.5 x 10

M3 x 35

M3 x 45

M3 x 18
