CAMPAGNOLO SUPER RECORD WIRELESS Manuel utilisateur

QUICK START GUIDE

TO THE CYCLIST

(GROUP ALREADY ASSEMBLED INTO THE BIKE)

GROUPSET ALREADY PAIRED,

BATTERIES TO BE INSTALLED

GROUPSET PAIRED AND ASSEMBLED,

BATTERIES ALREADY INSTALLED

IT Questo documento si afﬁanca e non sostituisce gli User Manual dei componenti

che devono essere letti e compresi prima di utilizzare questo prodotto, la cui

mancata osservanza potrebbe causare incidenti, lesioni ﬁsiche o morte.

EN This document supplements and does not replace the User Manuals of the

components, which must be read and understood before using this product.

Failure to observe them could result in accidents, personal injury or death.

ES Este documento acompaña y no reemplaza el Manual del usuario del

componente que debe leerse y entenderse antes de usar este producto; el

incumplimiento de estas instrucciones podría provocar accidentes, lesiones físicas

o la muerte.

DE Dieses Dokument ersetzt nicht die Bedienungsanleitung der Komponente, die

vor der Verwendung dieses Produktes gelesen und verstanden werden muss und

deren Nichtbeachtung zu Unfällen, zu Körperverletzungen oder zum Tod führen

könnte, sondern ergänzt diese.

FR Ce document accompagne et ne remplace pas le manuel d’utilisation du

composant, qui doit être lu et compris avant d’utiliser ce produit. Le non-respect

de ce manuel peut entraîner un accident, des blessures voire la mort.

JP この説明書は構成部品のユーザー・マニュアルを補完するもので、その

代わりになるものではありません。この製品を使用する前には、必ずユーザ

ー・マニュアルをよく読み、内容を理解してください。それを怠ると、事故

や身体損傷、死亡の原因になる場合があります。

LEGENDA

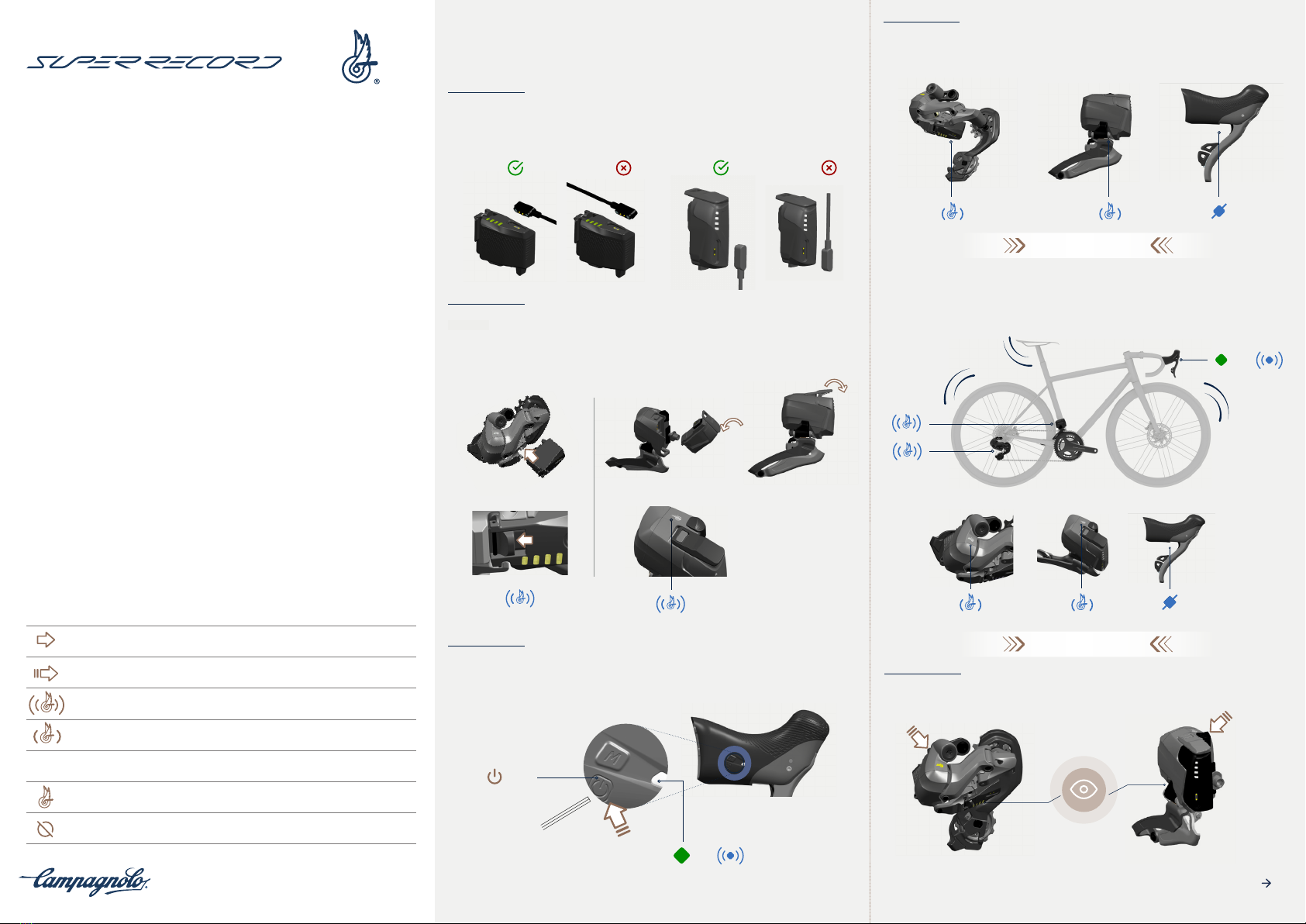

CHARGE YOUR BATTERIES AND CHECK THE STATUS LEDs

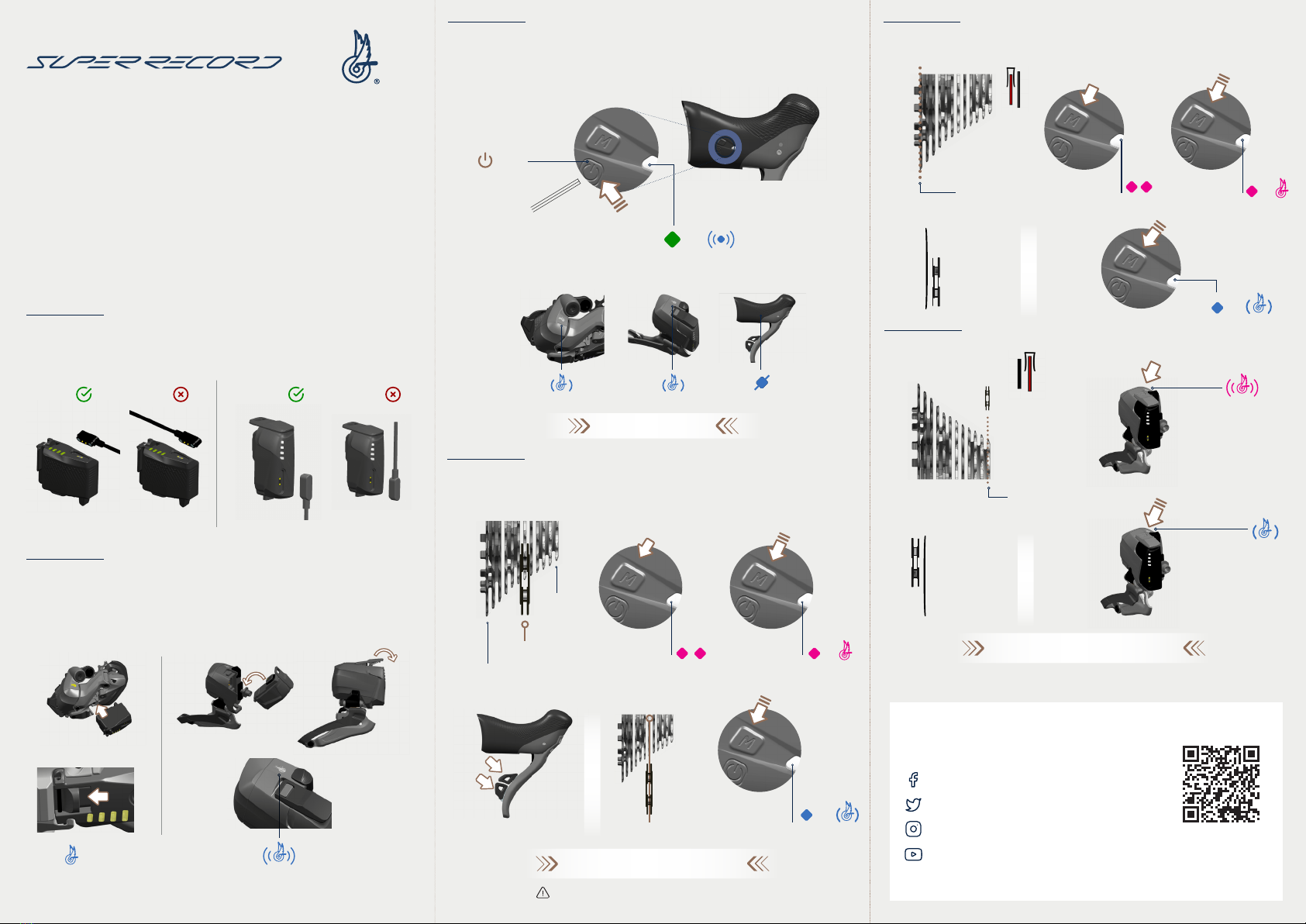

INSERT AND LOCK THE BATTERIES

(FRONT AND REAR DERAILLER)

TURN THE COMMANDS ON BATTERY LEVEL

STEP 1

STEP 2

STEP 3

CHECK THE LEDs

STEP 4

YES NO

Just Shake your bike and

check the LEDs

Check the LEDs

x 1

IT EN ES DE FR JP

Premere Pressure Presión Druck Appui 押す

Pressione

veloce

Fast

pressure

Presión

rápida

Schneller

Druck Appui rapide 短く押す

Lampeggio

veloce Fast Flashing Parpadeo

rápido

Schnelles

Blinken

Clignotement

rapide 速い点滅

Lampeggio

lento

Slow

Flashing

Parpadeo

lento

Langsames

Blinken

Clignotement

lent 遅い点滅

Tempo

limite

Time

limit

Tiempo

límite Zeitlimit Limite de

temps

消えるまでの

時間

Fisso Fixed Fijo Fest Fixe 固定

Spento Off Apagado Aus Éteint 消灯

X s

d. 3-4 mm

READY TO RIDE

CAMPAGNOLO.COM TURN PAGE

INSERT AND LOCK THE BATTERIES

(FRONT AND REAR DERAILLER)

STEP 2

REAR DERAILLEUR SETTING

FRONT DERAILLEUR SETTING

Use standard USB (5V)

CHARGE YOUR BATTERIES AND CHECK THE STATUS LEDs

STEP 1

QUICK START GUIDE TO

THE MECHANIC

(GROUP TO BE ASSEMBLED INTO THE BIKE)

GROUPSET TO BE PAIRED,

BATTERIES TO BE INSTALLED

5 s

12°

6°

1°

STEP 3

TURN THE COMMANDS ON

READY TO SET

Check the LEDs

Go Ext

1. 2. 3.

5.4.

SET

REAR DERAILLEUR SET

12°

0,5 mm

0,5-0,7 mm

R & L R

R & L

5 s

R & L

SET

1°

90 s

45 s

7 s

5 .

2. 3.

DISCOVER MORE

Join us to be part of our community

twitter.com/campagnolosrl

instagram.com/campagnolosrl

youtube.com/user/CampagnoloSrl

7229044 - REV.00

facebook.com/CampagnoloOfficial

Campagnolo S.r.l.

INT

EXT

YES NO YES NO

Remember to adjust the inner travel limit screw!

x 1 90 s

Campagnolo S.r.l. reserves to modify the content of this manual without notice.

The updated version will always be available at www.campagnolo.com

d. 3-4 mm

FRONT DERAILLEUR SET
