CAMPAGNOLO Neutron Manuel utilisateur

Manuale Uso e Manutenzione - Owner’s Manual - Bedienungs-Anleitung

Manuel d’instructions et d’entretien - Manual de Uso yde Manutención - Handleiding

7269058 - 07/2003

©Campagnolo S.r.l.2002 - 2003

NEUTRON

PART 2

Ruote - Wheels - Laufräder

Roues - Ruedas - Wielen

ITALIANO

USO DEI MANUALI (PART 1 + PART 2)

Leggete attentamente le istruzioni riportate nei presenti manua-

li (PART 1+PART 2), che sono parte integrante del prodotto, e

conservateli per le future consultazioni.

La maggior parte delle operazioni di manutenzione e riparazione

della bicicletta richiedono conoscenze specifiche, esperienza e

attrezzaturaadeguata.Lasemplice attitudineallameccanica potreb-

be non essere sufficiente per operare correttamente sulla vostra

bicicletta. Se avete dubbi sulla vostra capacità di effettuare tali

operazioni, rivolgetevi a personale specializzato.

L'errata regolazione e manutenzione possono essere causa di

incidenti.

Il simbolo qui a lato indica le operazioni che

devono essere eseguite con particolare atten-

zione perché maggiormente legate alla sicu-

rezza dell'utilizzatore.

Il simbolo qui a lato indica le operazioni che

devono essere effettuate solo da persone

con elevato livello di preparazione ed espe-

rienza.

INDICE - PART 1

• Consigli per la sicurezza.

• Montaggio e smontaggio dei pignoni.

• Montaggio della ruota sul telaio.

• Uso del bloccaggio rapido.

• Regolazione della tensione dei raggi e centraggio delle ruote.

• Freni.

• Manutenzione periodica delle ruote.

INDICE - PART 2

1. La confezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2. Specifiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3. Pneumatici......................................................5

4. Sostituzione del cerchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

5. Sostituzione di un raggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

6. Smontaggio e montaggio dei mozzi. . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

7. Lubrificazione dei mozzi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

8. Registrazione dei mozzi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

SIMBOLI UTILIZZATI ALL’INTERNO DEL MANUALE

1-Manuale Neutron IT 10-07-2003 8:56 Pagina 1

ITALIANO

1. LA CONFEZIONE

Nella confezione da Voi acquistata (Fig. 1)

sono presenti i seguenti articoli:

A- La ruota;

B- La borsa per ruote (se prevista);

C- “Manuale Uso e Manutenzione PART 1” e

“Manuale Uso e Manutenzione PART 2 -

NEUTRON

”;

D- Il bloccaggio rapido;

E- La ghiera standard per il bloccaggio del

pacco pignoni (solo con ruote posteriori);

Attenzione!

La ghiera standard non è compatibile

con i pacchi pignoni con partenza da Z

= 11.

F- Il flap (rim tape) (solo con ruote per coper-

toncino).

1-Manuale Neutron IT 10-07-2003 8:56 Pagina 2

ITALIANO

2. SPECIFICHE TECNICHE

2.1 - Ruote

NEUTRON

per tubolare

SPECIFICHE TECNICHE DELLA RUOTA

• Diametro del cerchio:

- anteriore: 634 mm

- posteriore: 634 mm

• Tipo di mozzo:

- anteriore: HPW

- posteriore: HPW

• Dimensione battuta mozzo:

- anteriore: 100 mm

- posteriore: 130 mm

• Tipo di bloccaggi rapidi:

RECORD

• Peso nominale delle ruote:

- anteriore: 645 g

- posteriore: 895 g

• Pressione di gonfiaggio: vedi pressione di gonfiaggio consigliata dal pro-

duttore del pneumatico

• Utilizzo: esclusivamente su strade con asfalto liscio o in pista.

Ruota anteriore:

• Tipo di raggio: AERO 2/1.5/2 - cromato nero

• Numero di raggi: 22

• Lunghezza dei raggi: 296,5 mm

• Tensione consigliata: 60÷70 Kg

Ruota posteriore - lato ruota libera:

• Tipo di raggio: AERO 2/1.8/2 - brunito nero

• Numero di raggi: 12

• Lunghezza dei raggi: 299,5 mm

• Tensione consigliata: 120÷140 Kg

Ruota posteriore - lato opposto ruota libera:

• Tipo di raggio: AERO 2/1.5/2 - cromato nero

• Numero di raggi: 12

• Lunghezza dei raggi: 296,5 mm

• Tensione consigliata: 50÷60 Kg

SPECIFICHE TECNICHE DEI RAGGI

ATTENZIONE!

Verificate che vengano installati solo raggi originali e del tipo specifico per il Vostro modello di ruota. L’utilizzo di raggi non adatti può essere

causa di incidenti, lesioni fisiche o morte.

1-Manuale Neutron IT 10-07-2003 8:56 Pagina 3

ITALIANO

2.2 - Ruote

NEUTRON

per copertoncino

SPECIFICHE TECNICHE DELLA RUOTA

• Diametro ETRTO del cerchio: 622x15C

• Larghezza del flap (rim tape): 18 mm

• Tipo di mozzo:

- anteriore: HPW

- posteriore: HPW

• Dimensione battuta mozzo:

- anteriore: 100 mm

- posteriore: 130 mm

• Tipo di bloccaggi rapidi:

RECORD

• Peso nominale delle ruote:

- anteriore: 670 g

- posteriore: 910 g

• Pressione di gonfiaggio: vedi tabella a pag. 7

• Utilizzo: esclusivamente su strade con asfalto liscio o in pista.

Ruota anteriore:

• Tipo di raggio: AERO 2/1.5/2 - cromato nero

• Numero di raggi: 22

• Lunghezza dei raggi: 294,25 mm

• Tensione consigliata: 60÷70 Kg

Ruota posteriore - lato ruota libera:

• Tipo di raggio: AERO 2/1.8/2 - brunito nero

• Numero di raggi: 12

• Lunghezza dei raggi: 296,5 mm

• Tensione consigliata: 120÷140 Kg

Ruota posteriore - lato opposto ruota libera:

• Tipo di raggio: AERO 2/1.5/2 - cromato nero

• Numero di raggi: 12

• Lunghezza dei raggi: 294,75 mm

• Tensione consigliata: 50÷60 Kg

SPECIFICHE TECNICHE DEI RAGGI

ATTENZIONE!

Verificate che vengano installati solo raggi originali e del tipo specifico per il Vostro modello di ruota. L’utilizzo di raggi non adatti può essere

causa di incidenti, lesioni fisiche o morte.

1-Manuale Neutron IT 10-07-2003 8:56 Pagina 4

ITALIANO

• La ruota da voi acquistata è progettata per montare tubolari.

• Installate il tubolare adatto, controllando che sia di diametro e di sezio-

ne compatibili con le dimensioni della ruota.

• L'installazione del tubolare sulla ruota è un'operazione che richiede

una particolare attenzione; fate riferimento alle istruzioni allegate al

tubolare. Raccomandiamo, comunque, di dare almeno 3 mani di colla

sul cerchio e una sulla copertura e di lasciar trascorrere almeno 24 ore

dall’incollaggio del tubolare prima di utilizzare la ruota.

• Sgrassare con dell’acetone la superficie di incollaggio del cerchio

prima di applicare la colla per l’installazione del tubolare.

• Prima di installare il tubolare passare con della tela smeriglio a grana

fine la superficie di incollaggio del cerchio.

3. PNEUMATICI

3.1 - Ruote

NEUTRON

per tubolare

GONFIAGGIO E SGONFIAGGIO DELLA RUOTA

•Per gonfiare il pneumatico: rimuovete il tappo, svitate la valvola e

gonfiate utilizzando un compressore o una pompa con manometro per

ottenere la pressione desiderata, riavvitate la valvola, quindi riposizio-

nate il tappo.

•Per sgonfiare il pneumatico: rimuovete il tappo, svitate leggermente

la valvola e premetela fino a raggiugere la pressione desiderata, riav-

vitate la valvola, quindi riposizionate il tappo.

ATTENZIONE!

Non superate mai la massima pressione di gonfiaggio consigliata

dal produttore del pneumatico.

Note

• Regolate la pressione del pneumatico anche in funzione del peso del-

l'utilizzatore; un ciclista pesante dovrà tenere una pressione dei pneu-

matici maggiore rispetto ad un ciclista leggero.

• Ricordate che una pressione dei pneumatici troppo bassa, oltre a

diminuire le prestazioni della ruota, aumenta la probabilità di forature

e può essere causa di usura e di danneggiamento del cerchio. Al con-

trario, una pressione dei pneumatici troppo alta ne diminuisce la tenu-

ta di strada e ne aumenta il rischio di scoppio.

ATTENZIONE!

Un errato montaggio del pneumatico può provocare il suo improv-

viso sgonfiaggio, scoppio o distacco ed essere causa di incidenti,

gravi lesioni o morte.

1-Manuale Neutron IT 10-07-2003 8:56 Pagina 5

3.2 - Ruote

NEUTRON

per copertoncino

• La ruota da voi acquistata è progettata per montare copertoncini (clincher).

• Prima di montare le coperture, installate sul cerchio il flap (rim tape) di protezione utilizzando esclusivamente quello in dotazione (cod.WH-RT02).

• Prima di montare le coperture, controllate che il diametro indicato sul pneumatico sia 622 mm e che la sezione del pneumatico sia compresa tra 18 e

25 mm, per essere sicuri che la copertura e il cerchio siano compatibili secondo lo standard ETRTO (European Tire and Rim Technical Organization).

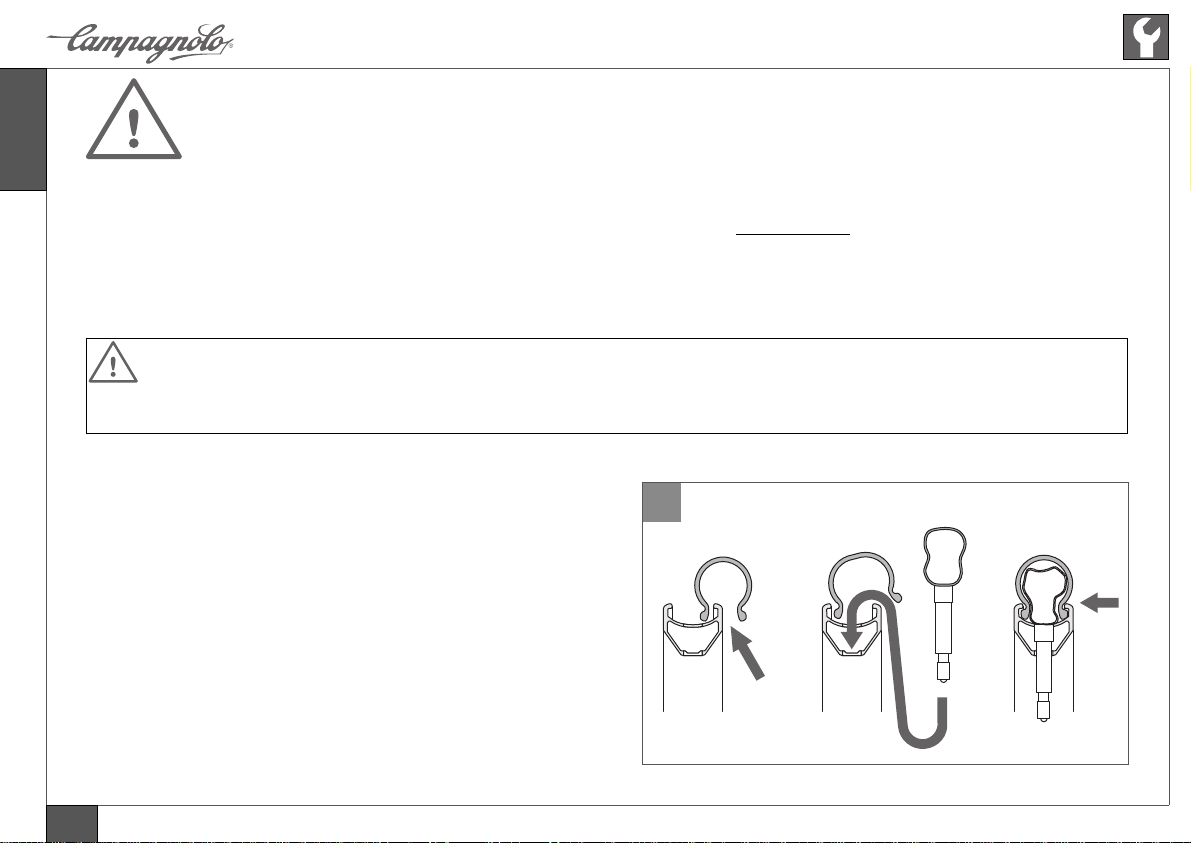

INSTALLAZIONE DEL COPERTONCINO

Prestate attenzione a non danneggiare o, comunque, a non piegare alcuna

porzione di cerchio durante l’installazione del pneumatico.

• Inserite un lato del copertoncino nell'apposita sede sul cerchio (Fig. 2).

• Gonfiate leggermente la camera d'aria per facilitarne il montaggio.

• Posizionate la camera d'aria tra cerchio e copertoncino iniziando con l'inse-

rire la valvola nel foro sul cerchio.

• Inserite il secondo lato del copertoncino nella sede del cerchio.

ITALIANO

ATTENZIONE!

Un errato montaggio del pneumatico può provocare il suo improvviso sgonfiaggio, scoppio o distacco ed essere causa di incidenti, gravi lesio-

ni o morte.

1-Manuale Neutron IT 10-07-2003 8:56 Pagina 6

ITALIANO

GONFIAGGIO E SGONFIAGGIO DELLA RUOTA

•Per gonfiare il pneumatico: rimuovete il tappo, svitate la valvola e gonfiate utilizzando un compressore o una pompa con manometro per ottenere la

pressione desiderata, riavvitate la valvola, quindi riposizionate il tappo.

•Per sgonfiare il pneumatico: rimuovete il tappo, svitate leggermente la valvola e premetela fino a raggiugere la pressione desiderata; riavvitate la val-

vola, quindi riposizionate il tappo.

AVVERTENZA! Pressioni di esercizio

Sezione del Pressione Pressione

copertoncino (mm) (bar) (psi)

19 9,5 137

20 9 130

23 7,8 113

25 7,2 104

Non superate mai la massima pressione di gonfiaggio consigliata dal produtto-

re del pneumatico per la sezione del copertoncino da voi utilizzato (vedi tabella

“Pressioni di esercizio”).

Una pressione eccessiva riduce l’aderenza del pneumatico alla strada e aumen-

ta il rischio che il pneumatico possa scoppiare improvvisamente.

Una pressione troppo bassa riduce le prestazioni della ruota e aumenta la pos-

sibilità che il pneumatico si sgonfi improvvisamente e inaspettatamente. Una

pressione troppo bassa potrebbe inoltre causare danni e usura prematura del

cerchio.

ATTENZIONE!

Una pressione del pneumatico non corretta potrebbe causare la rottura del pneumatico o la perdita di controllo della bicicletta ed essere causa

di incidenti, lesioni fisiche o morte.

1-Manuale Neutron IT 10-07-2003 8:56 Pagina 7

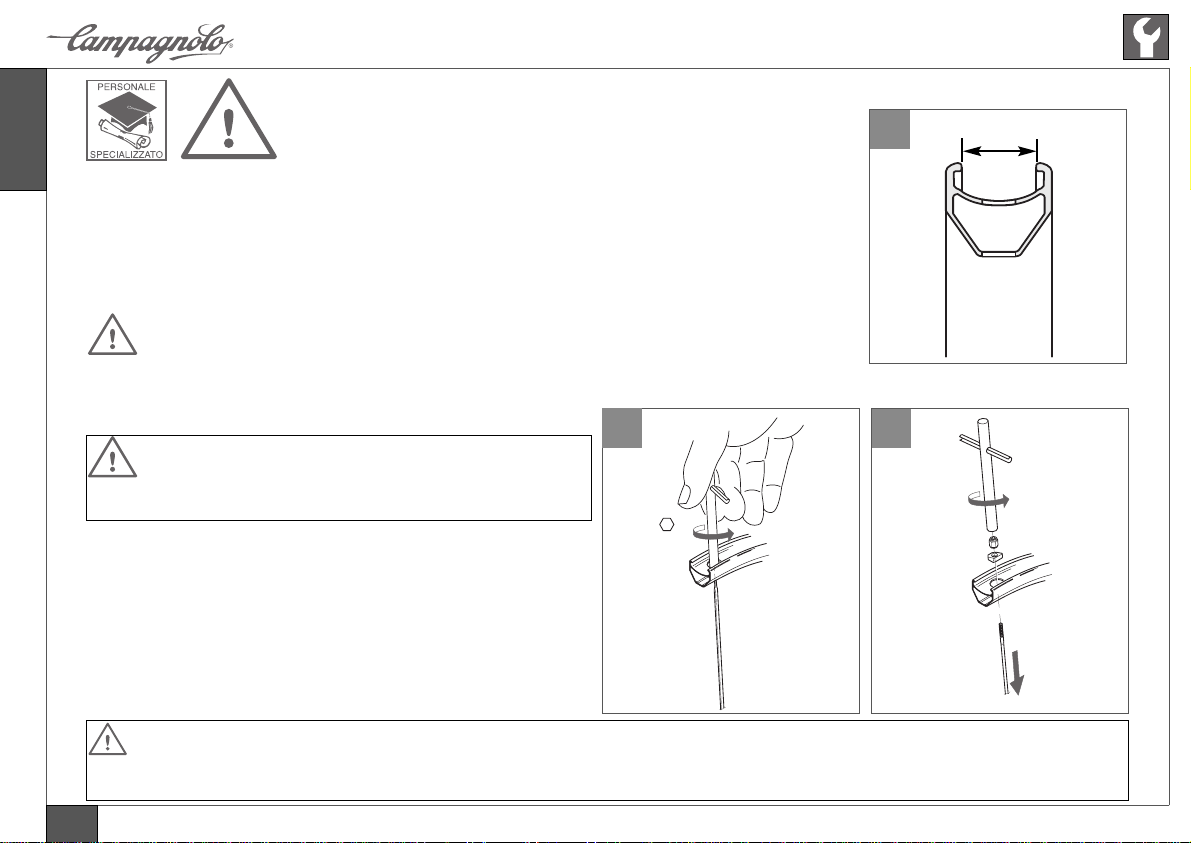

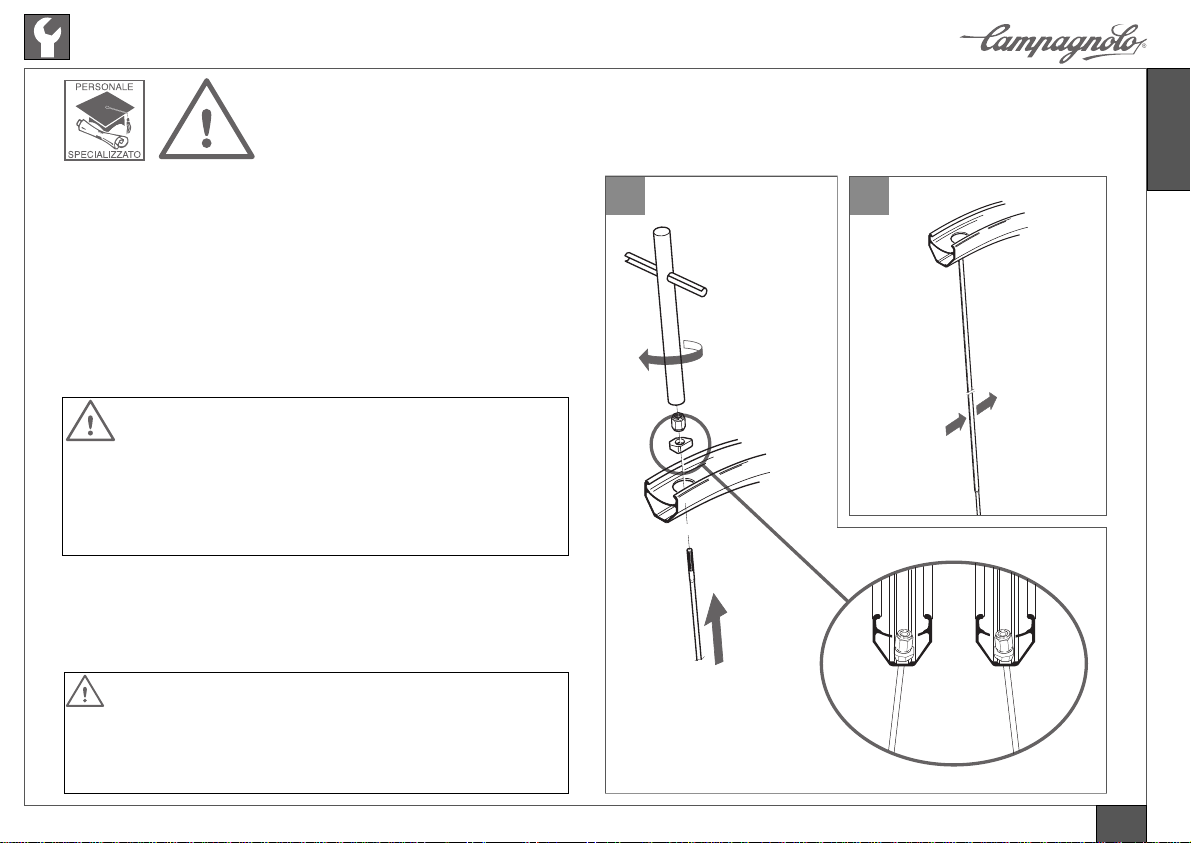

4. SOSTITUZIONE DEL CERCHIO

• Prima di procedere allo smontaggio della ruota, annotate su un foglio l'orientamento originale del cerchio e la dis-

posizione dei raggi per essere sicuri di poter rimontare la ruota in modo corretto.

• Procuratevi il cerchio di ricambio originale Campagnolo

• Durante le operazioni di avvitamento o svitamento dei dadi, i raggi devono essere tenuti fermi per prevenirne la

rotazione, prestando attenzione a non danneggiarli.

• Il foro di scarico acqua deve essere tenuto sul lato opposto al lato ruota libera.

AVVERTENZA!

Prestate particolare attenzione a come maneggiate i raggi onde evitare di graffiare accidentalmente il cerchio.

• Mediante una chiave esagonale da 5 mm, svitate di un giro i dadi di tutti i raggi della ruota (Fig. 4), tenendoli fermi

per prevenirne la rotazione.

ATTENZIONE!

L’utilizzo di ruote non centrate correttamente o con raggi rotti e/o

danneggiati può provocare incidenti, lesioni fisiche o morte.

• Per ogni raggio, svitate completamente il dado, rimuovete la piastrina,

quindi sfilate il raggio dal cerchio.

• Montate prima tutti i raggi sul lato sinistro della ruota e poi quelli del

lato destro.

• I fori per i raggi di destra e di sinistra non sono allineati, ma sono leg-

germente spostati rispettivamente verso destra e verso sinistra.

NON MONTATE MAI UN RAGGIO DEL LATO SINISTRO IN UN FORO

DI DESTRA E VICEVERSA.

ITALIANO

5 mm

max. 15,5

ATTENZIONE!

Sostituite la ruota quando la distanza tra le alette del cerchio supera i 15,5 mm (Fig. 3). Un cerchio deformato può causare l’uscita improvvisa del

copertoncino dalla sua sede e causare incidenti, lesioni fisiche o morte.

1-Manuale Neutron IT 10-07-2003 8:56 Pagina 8

ITALIANO

• Per ogni raggio (Fig. 6):

- inserite il raggio nel foro del nuovo cerchio;

- inserite la piastrina tenendo la zona concava rivolta verso l'esterno della

ruota e posizionandola nell'apposita scanalatura sul cerchio; se state

montando un raggio del lato sinistro della ruota il lato lungo della piastri-

na dovrà essere rivolto verso sinistra e viceversa come illustrato in figura 5;

- controllate che piastrine e barilotti sul mozzo siano perfettamente in posi-

zione, quindi avvitate il dado.

Nota

Ad operazione ultimata, accertatevi che il raggio sia orientato in posizione

aerodinamica (Fig. 7).

ATTENZIONE!

Durante il montaggio della ruota, controllate che le piastrine riman-

gano in posizione poiché una piastrina posizionata non correttamen-

te potrebbe, durante la fase di tensionamento dei raggi, danneggiare

irreparabilmente il profilo del cerchio. Un cerchio danneggiato può

rompersi improvvisamente e causare incidenti, lesioni fisiche o

morte.

• Eseguite le operazioni indicate al punto precedente per tutti i raggi.

• Seguendo le operazioni descritte nel “Manuale Uso e Manutenzione

PART1” - capitolo 5:

- Effettuate il tensionamento e l'assestamento dei raggi.

- Controllate il centraggio e la campanatura della ruota.

ATTENZIONE!

Verificate che il fianco del cerchio non presenti segni di usura, dan-

neggiamenti o deformazioni sulla pista frenante. Un cerchio danneg-

giato può rompersi improvvisamente e causare incidenti, lesioni fisi-

che o morte.

1-Manuale Neutron IT 10-07-2003 8:56 Pagina 9

Autres manuels pour Neutron

Table des matières

Langues :

Autres manuels CAMPAGNOLO Accessoires pour vélos

CAMPAGNOLO

CAMPAGNOLO CENTAUR REAR DERAILLEUR Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO Centaur Ultra-Torque Crankset Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO 11s Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO Ergopower Record 12s Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO Ekar 13S Crankset Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO SHAMAL ULTRA Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO Ekar RD21 Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO EKAR 13s SPROCKETS Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO Ultra-Torque OS Fit Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO Ekar 13S Rear Derailleur Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO BR-BO500 Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO UT-CN400 Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO Ekar 13S Rear Derailleur Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO 11 Speed Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO V3 Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO SUPER RECORD 12 Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO EPS Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO 10 Speed Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO Bora 2003 Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO Ekar 13S Chain C-Link Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO Neutron Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO V3 Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO Record 10S Manuel utilisateur

CAMPAGNOLO

CAMPAGNOLO 11 Speed Manuel utilisateur

Manuels Accessoires pour vélos populaires d'autres marques

Sigma

Sigma BC 16.16 Manuel utilisateur

Playcore

Playcore Dero Setbacks Manuel utilisateur

VDO Cyclecomputing

VDO Cyclecomputing x3dw Manuel utilisateur

Cateye

Cateye RAPID X2 Manuel utilisateur

buratti meccanica

buratti meccanica Clorofilla Trail Manuel utilisateur

Shimano

Shimano SG-8R20 Mode d'emploi

BOB

BOB YAK Manuel utilisateur

APLIC

APLIC 303303/20190717TW012 Manuel utilisateur

SRAM

SRAM AXS BlipBox Manuel utilisateur

Garmin

Garmin EDGE 500 Manuel utilisateur

Shimano

Shimano FD-RX810 Manuel utilisateur

Cateye

Cateye V2C - Manuel d'instructions

KMART

KMART 43115907 Manuel utilisateur

SIGMA SPORT

SIGMA SPORT Buster 2000 Manuel utilisateur

NVO Components

NVO Components STEM Manuel utilisateur

DAXYS

DAXYS BP188 Manuel utilisateur

XLC

XLC BV-W17 Manuel utilisateur

Deda Elementi

Deda Elementi SUPERBOX Manuel utilisateur
