[APM2826 ]

5-ZONE PA MIXER-AMPLIFIERS

WITH USB, BLUETOOTH, FM & REMOTE CONTROL

AMPLIFICATEURS-MIXAGE PA A 5 ZONES AVEC USB, BLUETOOTH, FM & TELECOMMANDE

5-ZONEN MISCHVERSTÄRKER MIT USB, BLUETOOTH, UKW RADIO & FERNBEDIENUNG

5-ZONES PA MENGVERSTERKERS MET USB, BLUETOOTH, FM & AFSTANDSBEDIENING

INSTRUCTION MANUAL • EN • p. 2

MANUEL D‘UTILISATION • FR • p. 8

BEDIENUNGSANLEITUNG • DE • S. 14

HANDLEIDING • NL • p. 20

APM2826 / APM2836

CODE: 95-1007 / 95-1008

INSTRUCTION MANUAL

SAFETY RECOMMENDATIONS

CAUTION

DO NOT OPEN THE HOUSING

SHOCK HAZARD

The exclamation point triangle is used to alert the user to important operating or maintenance instructions

The lightning bolt triangle is used to alert the user to the risk of electric shock

Accordance with the requirements of UK standards

Class I protection: Connect only to an earthed mains outlet

The product is for indoor use only

• Operate the device only after having familiarized yourself with its functions. Do not permit operation by per-

son not quali ed for operating the device. Most damages are the result of unprofessional operation.

• Please use the original packaging if the device is to be transported.

• For safety reasons, please be aware that all modi cations on the device are forbidden. Furthermore, any

other operation may lead to short-circuit, burns, electric shock, crash, etc. If this device will be operated in

any way different to the one described in this manual, the product may suffer damages and the guarantee

becomes void.

• To prevent electric shock, do not remove top or bottom covers.

• No user serviceable parts inside.

• Refer servicing to quali ed servicing personnel.

• Disconnect power cord before removing back panel cover to access gain switch.

• No naked ﬂ ame sources, such as lighted candles, should be placed on the apparatus

• The unit should only be used in moderate climates

• This unit should be cleaned only with a dry cloth. Avoid solvents or other cleaning detergents

• A minimum distance of 0.5m around the unit must be kept to ensure suf cient ventilation and avoid over-

heating

• We strongly recommend the use of high-grade cables and connectors for the transmission of audio signals.

Inferior quality materials cannot supply acceptable audio quality or corrosion protection.

DISCONNECT DEVICE: Where the MAINS plug or an appliance coupler is used as the disconnect device, the

disconnect device shall remain readily operable.

WARNING! To reduce the risk of electric shock, do not expose this equipment to rain or moisture!

FEATURES

This 5-zone mixer-ampli er is designed for background music/paging and  ts easily into a large variety of public

address system designs.

• USB, Bluetooth & FM

• Remote control

• 3 mic inputs with Priority function on MIC1

• 2 x AUX inputs

• Line outputs for two extra ampli ers

• Separate volume controls for all inputs

2• APM2826 / APM2836

• Master volume

• Bass/treble tone controls

• Protections: Overheating, short-circuits & overload

• Step-up transformer to comply with 70V & 100V line systems

• 4-16 Ohm output

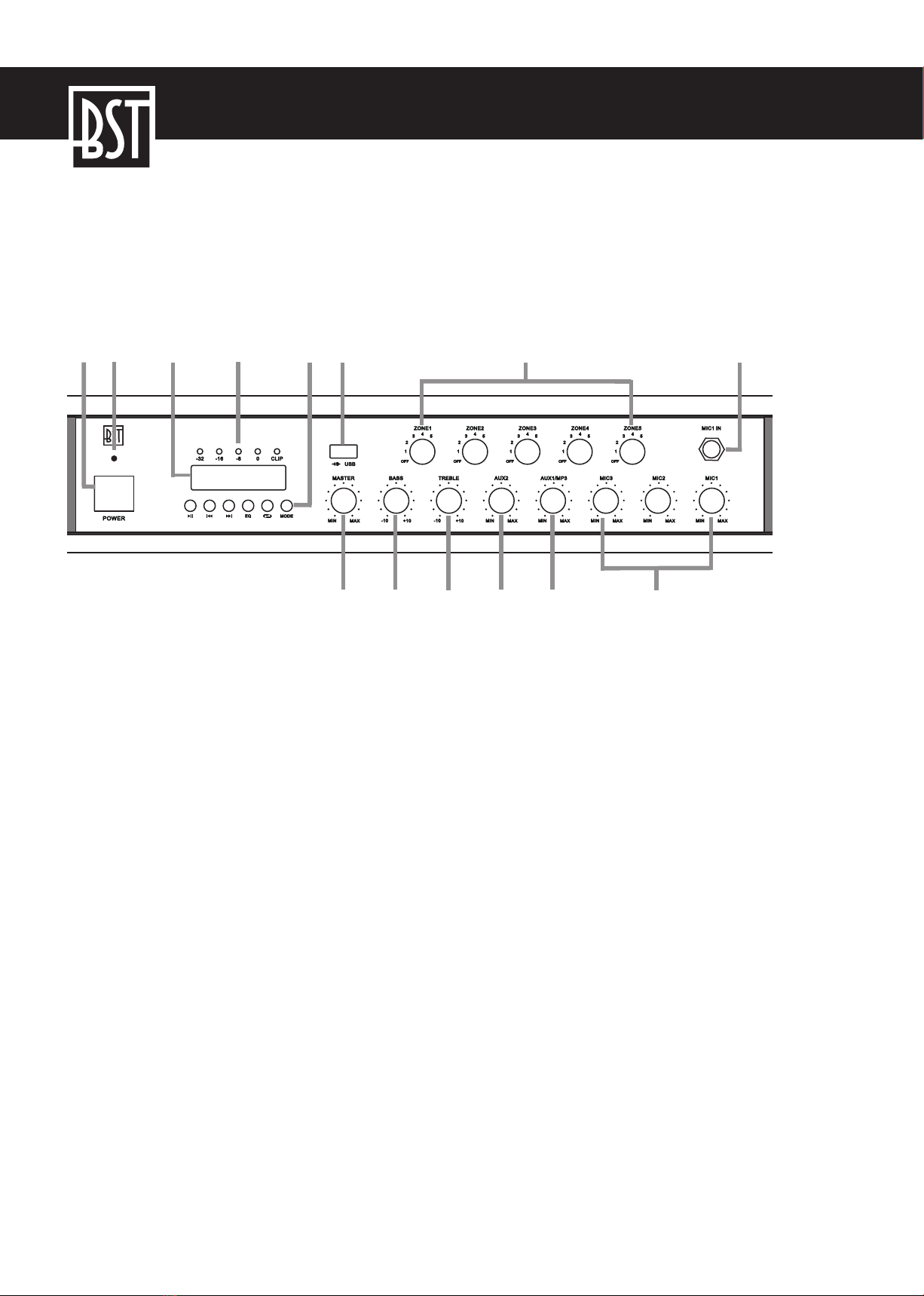

FRONT PANEL

[APM2826 ]

1 2 3456 7 8

9 10

11 12

14 15

1. POWER: Power switch ON/OFF.

2. POWER Indicator: Lights green when the amplier is on.

3. Display: Shows information about the current programmes.

4. LED level meter: Indicates the output level

5. MULTIMEDIA CONTROLS:

▶ǁ: Play or pause the song.

/ V-: Return to the previous song. Or keep pressing to reduce the volume.

/ V+: Skip to the next song. Or keep pressing to increase the volume.

EQ: in USB mode you can chose among 4 different equalizer effects

Repeat ONE - Repeat ALL - Random play

MODE: Allows to choose the media source among USB, FM, LINE, BLUETOOTH

6. USB Input: Insert your USB stick

7. ZONE 1 to ZONE 5 volume controls: adjusts the volume of each zone output

8. MIC1 Connector: Plug in a 6.35mm jack.

9. MIC1 Knob: Allows to control the volume of MIC1 input on the front panel.

10. MASTER Knob: Overall output level control.

11. BASS Knob: Controls the low frequencies of the amplier output.

12. TREBLE Knob: Controls the high frequencies of the amplier output.

13. AUX2 Knob: Volume control of AUX2 input.

14. AUX1/MP3 Knob: Volume control of AUX1 input or media player.

15. MIC1/MIC2/MIC3 Knobs: volume control of the mic inputs.

16. Rack mounting holes: For installation in a 19" rack.

APM2826 / APM2836 • 3

REAR PANEL

1 2 345

6 7 8 9 10 11 12 13 14

WARNING - ATTENTION

RISK OF

ELECTRIC SHOCK

DO NOT OPEN

RISQUE DE

CHOC ELECTRIQUE. NE PAS OUVRIR

ASSEMBLED IN PRC FOR / ASSEMBLÉ EN RPC POUR LOTRONIC SA

AV. ZÉNOBE GRAMME 9 - B-1480 SAINTES

TYP/TYPE .....................................................APM2826

CODE ................................................................ 95-1007

SUPPLY - ALIMENT. ................................. 230V~50Hz

BT freq. BT........................................... 2402-2480MHz

Max BT Pow. - Puiss. Max. BT................12.48 dBm

CONS. ...................................................................350W

POWER-PUISS. ...................................................240W

FUSE - FUSIBLE........................................................ 4A

OUTPUTS-SORTIES ................................. 70V & 100V

POWER IN

230V~50Hz

1. COM & 4~16Ω: For loudspeakers without transformer.

2. COM & 70V: Use these two connectors when there is only one zone of 70V loudspeakers.

3. COM & 100V: Use these two connectors when there is only one zone of 100V loudspeakers.

4. Zone1 to Zone5: When there are two or more zones of 70V or 100V loudspeakers in the PA system, you

must use the outputs of the 5 zones (CH1, CH2, CH3, CH4, CH5) and the corresponding COM connectors.

5. EMC Input Connector: Receives the EMC/alarm signal that will override the other inputs.

6. Mute sensitivity control: Adjust the threshold level to activate the MIC1 priority over the inputs MIC2/

MIC3/AUX1/AUX2.

7. MIC2: XLR connector for a 2nd microphone. With pushbutton to switch on or off the 48V Phantom Power.

8. MIC3: XLR connector for a 2nd microphone. With pushbutton to switch on or off the 48V Phantom Power.

9. AUX1 input: These two RCA connectors allow “L” & “R” stereo signals from an external audio source,

and converts them internally into mono mode.

10. AUX2 input: These two RCA connectors allow “L” & “R” stereo signals from an external audio source,

and converts them internally into mono mode.

11. Line outputs: They can supply an audio signal to two additional ampliers at the same time.

12. FM connector: Connect the included FM antenna here.

13. AC fuse drawer: Contains one main and one spare fuse.

14. AC power inlet: Connect the included power cord with 3-pin plug.

REMOTE CONTROL

1. Power (standby)

2. Mute

3. Volume+

4. Previous

5. Volume -

6. No function

7. Source selection (USB/BT/FM)

8. EQ selection

9. Next

10. Repeat ONE - Repeat ALL - Random

11. Number keys to select the song and radio station

4• APM2826 / APM2836

RECOMMENDATIONS FOR BATTERIES

This symbol indicates that used batteries should not be disposed of with household waste but deposited in separate collection points for recycling.

ATTENTION: Danger of explosion if battery is incorrectly placed. Only replace by the same or equivalent type.

WARNING

Do not swallow the battery. Danger of chemical burns.

Keep new and old batteries out of the reach of children.

If the battery compartment doesn’t close properly, stop using the product and keep it out of the reach of children.

If you are in doubt whether the batteries have been swallowed or introduced into any other part of the body, contact immediately a doctor.

FRONT PANEL CONNECTIONS

REAR PANEL CONNECTIONS

WARNING - ATTENTION

RISK OF

ELECTRIC SHOCK

DO NOT OPEN

RISQUE DE

CHOC ELECTRIQUE. NE PAS OUVRIR

ASSEMBLED IN PRC FOR / ASSEMBLÉ EN RPC POUR LOTRONIC SA

AV. ZÉNOBE GRAMME 9 - B-1480 SAINTES

TYP/TYPE .....................................................APM2826

CODE ................................................................ 95-1007

SUPPLY - ALIMENT. ................................. 230V~50Hz

BT freq. BT........................................... 2402-2480MHz

Max BT Pow. - Puiss. Max. BT................ 12.48 dBm

CONS. ...................................................................350W

POWER-PUISS. ...................................................240W

FUSE - FUSIBLE........................................................ 4A

OUTPUTS-SORTIES ................................. 70V & 100V

POWER IN

230V~50Hz

RCA Jack

FM antenna

6.35 Jack

External audio source

EMC signal

Loudspeakers with transformer

Fuse

AC220-240

SPEAKER CONNECTIONS

Important Notes:

This amplier has different loudspeakers outputs of 100V, 70V and low impedance 4~16Ω.

It’s only possible to use one output at the same time, connecting more than one may damage internal parts

of the ampliﬁer. Each of the 100V, 70V, 4~16Ω terminals must work with the COM (common) terminal.

The built-in step-down transformer is most commonly used in PA systems with 70 or 100V loudspeakers. All

loudspeakers are wired in parallel and the sum of their power must not exceed the rated output power of the

amplier. It is advisable not to load the ampliﬁer at more than 70% to 80% of its rated output power when

using music sources.

[APM2826 ]

USB Flash Disk

Microphone

APM2826 / APM2836 • 5

1-ZONE WITH 70V LINE SPEAKERS

If the PA system contains only one zone of 70V loudspeakers, please use the “70V & COM” terminals

70V & COM Terminal

Speaker with 70V transforme

(-)

(+)

(-)

(+)

(-)

(+)

(

)

(+)

1-ZONE WITH 100V LINE SPEAKERS

If the PA system contains only one zone of 100V loudspeakers, please use the “100V & COM” terminals

Speaker with 100V transforme

(-)

(+)

(-)

(+)

(-)

(+)

(

)

(+)

100V & COM Terminal

IF THE PA SYSTEM CONTAINS 2 OR MORE ZONES OF 70V OR 100V SPEAKERS, YOU MUST USE THE OUTPUTS

OF THE 5 ZONES (CH1, CH2, CH3, CH4, CH5) AND THE CORRESPONDING "COM" TERMINAL.

CH1 & COM Terminal

(-)

(+)

(

)

(+)

CH2 & COM Termina

(-)

(+)

(-)

(+)

Speaker with

transformer

Speaker with

transformer

BLUETOOTH PAIRING PROCEDURE

1. In order to enjoy music from a Bluetooth device on this amplier, the Bluetooth device must rst be

paired with this amplier. Once the Bluetooth device has been paired, it does not need to be paired

again. Press the MODE button on the front panel of the amplier to switch the input source to “Bluetoo-

th”.

2. Activate the Bluetooth mode on your mobile phone.

3. Select “APM amplier” in the list of found devices.

Perform the connection with your mobile phone close to the unit (about 1 m).

At the end of the pairing,the name “APM amplier” appears on the paired list of your mobile device.

NOTE: Enter 1688 if a password is required.

6• APM2826 / APM2836

SPECIFICATIONS

MODEL APM2826 APM2836

Power 240W 350W

Outputs Low impedance 4-16 Ohms

Line 70V & 100V

Compatible media USB, Bluetooth, FM, AUX

Compatible formats MP3, WMA

Bluetooth name APM amplier

BT freq 2402-2480MHz

Bluetooth E.I.R.P. 12.48dBm

FM freq. 87.5-107.5MHz

Freq. range 60Hz – 15kHz (+/-3dB)

THD <1% @ 1kHz, 1/3 of rated power)

S/N ratio >= 75dB

Tone controls Bass: 100Hz (+/-10dB) / Treble 10kHz (+/-10dB)

Protections Short-circuit, overload, overheating

Power supply AC230V~50Hz

Power lead 3x 0.75mm² x 1.5m

Dimensions 483 x 366 x 89mm

Weight 13.8kg 14.5kg

APM2826 / APM2836 • 7

MANUEL D’UTILISATION

CONSIGNES DE SÉCURITÉ

ATTENTION

NE PAS OUVRIR LE BOITIER

RISQUE DE CHOC ELECTRIQUE

Le triangle avec le point d’exclamation attire l’attention de l’utilisateur sur des instructions d’utilisation ou

de maintenance importantes.

L’éclair dans le triangle attire l’attention de l’utilisateur sur un risque de choc électrique

En conformité avec les exigences de la norme CE

Appareil de classe I: Brancher uniquement sur une prise avec terre

Utilisation uniquement à l’intérieur

• A n d’éviter un choc électrique, ne pas retirer le couvercle supérieur ou inférieur. Le boîtier ne contient pas

de pièces remplaçables par l’utilisateur. Toutes les réparations doivent être effectuées par du personnel qua-

li é. Débranchez le cordon d’alimentation avant d’ouvrir le panneau arrière pour accéder au contrôle de gain.

• Il convient de conserver une distance minimale de 0.5m autour de l’appareil pour une ventilation suf sante

• Ne pas poser de récipients remplis de liquide tel qu’un vase sur l’appareil

• Aucune source de chaleur ou de ﬂ amme nue, telle que des bougies allumées, ne doit être placé sur l’appareil.

• L’appareil est conçu pour une utilisation dans des climats modérés.

• A n de réduire le risque de choc électrique, ne pas exposer cet appareil à l’humidité ou à la pluie !

• Nous recommandons vivement l’utilisation de câbles et connecteurs de haute qualité pour la transmission

des signaux audio. Un matériel de mauvaise qualité ne peut pas restituer une qualité audio acceptable et

une protection contre la corrosion.

DISPOSITIF DE COUPURE DU SECTEUR: Lorsque le cordon d’alimentation ou un coupleur d’appareil est utilisé

comme dispositif de déconnexion, ce dispositif doit rester facilement accessible.

CARACTERISTIQUES

Cet ampli cateur-mixage à 5 zones est conçu pour la diffusion de musique d’ambiance et d’annonces et s’in-

tègre très facilement dans un grand nombre de con gurations Public Address.

• USB, Bluetooth et FM

• Télécommande

• 3 entrées micro avec fonction priorité sur MIC1

• 2 entrées AUX

• Sorties Ligne permettant de brancher 2 amplis supplémentaires

• Contrôles de volume individuels pour toutes les entrées

• Contrôle de volume général

• Réglage des graves et aigus

• Protections : Thermique, contre les courts-circuits, les surcharges

• Transformateur-élévateur pour branchement sur des systèmes 70V et 100V

• Sortie 4-16 Ohms

8• APM2826 / APM2836

PANNEAU AVANT

[APM2826 ]

1 2 3456 7 8

15 9 10 11 12 13 14 15

1. POWER : interrupteur marche/arrêt.

2. Indicateur POWER : S'allume en vert lorsque l'amplicateur est sous tension.

3. Afﬁchage : Afche des informations sur les programmes en cours.

4. Vu-mètre à LED : Indique le niveau de sortie

5. COMMANDES MULTIMÉDIA :

ǁ: Lire ou mettre en pause la chanson.

/ V- : Retour à la chanson précédente. Ou continuez à appuyer pour réduire le volume.

/ V+ : Passer à la chanson suivante. Ou continuez à appuyer pour augmenter le volume.

EQ : en mode USB, vous pouvez choisir parmi 4 effets d'égaliseur différents

Répéter UN titre - Répéter TOUT - Lecture aléatoire

MODE : Permet de choisir la source média parmi USB, FM, LINE, BLUETOOTH

6. Entrée USB : Insérez votre clé USB

7. Contrôles de volume ZONE 1 à ZONE 5 : ajuste le volume de chaque sortie de zone

8. Connecteur MIC1 : Branchez une prise jack 6,35 mm.

9. Bouton MIC1 : Permet de contrôler le volume de l'entrée MIC1 sur le panneau avant.

10. Bouton MASTER : Contrôle du niveau de sortie général.

11. Bouton BASS : contrôle les basses fréquences de la sortie de l'amplicateur.

12. Bouton TREBLE : contrôle les hautes fréquences de la sortie de l'amplicateur.

13. Bouton AUX2 : contrôle du volume de l'entrée AUX2.

14. Bouton AUX1/MP3 : contrôle du volume de l'entrée AUX1 ou du lecteur multimédia.

15. Boutons MIC1/MIC2/MIC3 : contrôle du volume des entrées micro.

16. Trous de montage en rack : Pour une installation dans un rack 19"

PANNEAU ARRIÈRE

1 2 345

6 7 8 9 10 11 12 13 14

WARNING - ATTENTION

RISK OF

ELECTRIC SHOCK

DO NOT OPEN

RISQUE DE

CHOC ELECTRIQUE. NE PAS OUVRIR

ASSEMBLED IN PRC FOR / ASSEMBLÉ EN RPC POUR LOTRONIC SA

AV. ZÉNOBE GRAMME 9 - B-1480 SAINTES

TYP/TYPE .....................................................APM2826

CODE ................................................................ 95-1007

SUPPLY - ALIMENT. ................................. 230V~50Hz

BT freq. BT........................................... 2402-2480MHz

Max BT Pow. - Puiss. Max. BT................ 12.48 dBm

CONS. ...................................................................350W

POWER-PUISS. ...................................................240W

FUSE - FUSIBLE........................................................ 4A

OUTPUTS-SORTIES ................................. 70V & 100V

POWER IN

230V~50Hz

APM2826 / APM2836 • 9

1. COM & 4~16Ω : Pour haut-parleurs sans transformateur.

2. COM & 70V : Utilisez ces deux connecteurs lorsqu'il n'y a qu'une seule zone 70V.

3. COM & 100V : Utilisez ces deux connecteurs lorsqu'il n'y a qu'une seule zone 100V.

4. Zone1 à Zone5 : Lorsqu'il y a deux ou plusieurs zones de haut-parleurs 70V ou 100V dans le système de

sonorisation, vous devez utiliser les sorties des 5 zones (CH1, CH2, CH3, CH4, CH5) et les connecteurs

COM correspondants.

5. Connecteur d'entrée EMC : reçoit le signal d'urgence/d'alarme qui sera prioritaire sur les autres entrées.

6. Réglage de sensibilité : Ajustez le niveau à partir duquel la priorité MIC1 sur les entrées MIC2/MIC3/

AUX1/AUX2 soit s'activer.

7. MIC2 : connecteur XLR pour un 2ème microphone. Avec bouton poussoir pour allumer ou éteindre l'ali-

mentation fantôme 48V.

8. MIC3 : connecteur XLR pour un 2ème microphone. Avec bouton poussoir pour allumer ou éteindre l'ali-

mentation fantôme 48V.

9. Entrée AUX1 : Ces deux connecteurs RCA acceptent les signaux stéréo « L » et « R » à partir d'une

source audio externe et les convertissent en interne en mode mono.

10. Entrée AUX2 : Ces deux connecteurs RCA acceptent les signaux stéréo « L » et « R » à partir d'une

source audio externe et les convertissent en interne en mode mono.

11. Sorties Ligne : elles peuvent fournir un signal audio à deux amplicateurs supplémentaires en même

temps.

12. Connecteur FM : connectez ici l'antenne FM fournie.

13. Compartiment à fusibles CA : contient un fusible principal et un fusible de rechange.

14. Prise d'alimentation secteur : connectez le cordon d'alimentation fourni avec une prise à 3 broches.

RECOMMENDATIONS POUR LES PILES

Ce pictogramme indique que les piles et batteries usagées ne doivent pas être jetées avec les ordures ménagères, mais déposées dans des points de

collecte séparés pour être recyclées.

AVERTISSEMENT: Danger d’explosion si la pile n’est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent.

Conserver les piles neuves et usées hors de portée des enfants.

Si le compartiment pile ne se ferme pas correctement, cesser d’utiliser le produit et tenir hors de portée des enfants.

En cas de doute concernant le fait que les piles pourraient avoir été avalées ou introduites dans une partie quelconque du corps, consulter immédia-

tement un médecin

TÉLÉCOMMANDE

1. Alimentation (veille)

2. Muet

3. Volume+

4. Précédent

5. Le volume -

6. Pas de fonction

7. Sélection de la source (USB/BT/FM)

8. Sélection de l’égaliseur

9. Suivant

10. Répéter UNE FOIS - Répéter TOUT - Lecture Aléatoire

11. Touches numériques pour sélectionner la chanson et la station de radio

10 • APM2826 / APM2836

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels BST Amplificateur

BST

BST DA-180 Manuel utilisateur

BST

BST AD600 Manuel utilisateur

BST

BST UPA60 Manuel utilisateur

BST

BST SA 125 Manuel utilisateur

BST

BST XS300 Manuel utilisateur

BST

BST XL-300 Manuel utilisateur

BST

BST I-7205 Manuel utilisateur

BST

BST UPA40 Manuel utilisateur

BST

BST APM1060 Manuel utilisateur

BST

BST PRO UPA-120 USB Manuel utilisateur

BST

BST XA1000 Manuel utilisateur

Manuels Amplificateur populaires d'autres marques

ASTRO

ASTRO HVO V40 P Manuel utilisateur

Marantz

Marantz SUPERSCOPE BLA-545 Instructions de montage

NAD

NAD CI980 Manuel utilisateur

Technics

Technics SE-CH770 Manuel utilisateur

Harman Kardon

Harman Kardon HK6300 Manuel utilisateur

NAD

NAD T975 Manuel utilisateur

McIntosh

McIntosh MA6850 Manuel utilisateur

Electro-Harmonix

Electro-Harmonix ENGLISH MUFF’N Manuel utilisateur

Viatron

Viatron Autrix Manuel utilisateur

GME

GME GA9800 Manuel utilisateur

Atlas

Atlas CP700 Manuel utilisateur

Roland

Roland KC-1000 Manuel utilisateur

Pyle

Pyle PFMRA350BW Manuel utilisateur

Advantage

Advantage S-250 Manuel utilisateur

IRT Electronics

IRT Electronics DVA-3007 Manuel utilisateur

Dimavery

Dimavery BA-100 Series Manuel utilisateur

Sony

Sony XM-S400D Manuel utilisateur

Schertler

Schertler ROY X Manuel utilisateur
