1. Install PM390SSP per installation instructions shipped with power module.

2. Remove aluminum filter and attach the CHARCOAL FILTER (included) to the backside of the

aluminum filter with the 4 supplied metal clips.

3. Remove backdraft damper. (Damper supplied with power module.)

4. Cut hole in bottom of SOFFIT to allow clearance for the 90° ANGLE BOOT.

5. Locate top of 4¼” X 10¼” OPENING on soffit - centered on POWER MODULE CENTERLINE and

26.625” above bottom of POWER MODULE.

6. Layout 4¼” x 10¼” pattern and cut opening in soffit.

7. Connect 90° ANGLE BOOT to 6-IN.TO 7-IN. ROUND TRANSITION.

8. Insert boot end into soffit and connect 6-in. round end to the exhaust of the unit.

9. Install GRILLE (included - not shown) into soffit opening.

10. Use metal foil tape to make all connections secure and air tight.

INSTALLATION INSTRUCTIONS

360NDK DUCTLESS CONVERSION KIT FOR THRU SOFFIT VENTING

FOR USE WITH PM390SSP POWER MODULE

SOFFIT

CABINET

90° ANGLE BOOT

(included)

6-IN. TO 7-IN.

ROUND TRANSITION

(included)

PM390SSP

POWER MODULE

OPTIONAL METAL LINER

(LB30SS or LB36SS)

(purchase separately)

4¼” x 10¼”

SOFFIT OPENING

POWER MODULE

CENTER LINE

26.625”

CHARCOAL FILTER

(included) (99010464)

1. Installer le module motorisé PM390SSP conformément aux directives d’installation qui l’accompagnent.

2. Retirer le filtre en aluminium et fixer le FILTRE AU CHARBON (fourni) à l’arrière du filtre en aluminium à

l’aide des 4 attaches métalliques fournies.

3. Retirer le clapet antirefoulement (clapet fourni avec le module motorisé.)

4. Découper l’ouverture dans le bas de la SOFFITE pour permettre le dégagement requis pour le RACCORD

COUDÉ DE 90°.

5. Repérer l’OUVERTURE DE 10,8 cm X 26 cm (4¼ po X 10¼ po) de la soffite - alignée sur la LIGNE DE

CENTRE DU MODULE MOTORISÉ et 67,6 cm (26,625 po) au-dessus du bas du MODULE MOTORISÉ.

6. Placer le gabarit de 10,8 cm X 26 cm (4¼ po X 10¼ po) et découper l’ouverture dans la soffite.

7. Connecter le RACCORD COUDÉ DE 90° à la TRANSITION RONDE DE 15,2 cm (6 po) à 17,8 cm (7 po).

8. Insérer l’extrémité du raccord dans la soffite et raccorder l’extrémité de 15,2 cm (6 po) à la sortie de l’unité.

9. Installer la GRILLE (fournie - non illustrée) dans l’ouverture de la soffite.

10. Utiliser du ruban métallique à conduit pour fixer tous les raccords et assurer leur étanchéité.

DIRECTIVES D’INSTALLATION

ENSEMBLE DE CONVERSION SANS CONDUIT 360NDK

POUR VENTILATION PAR LA SOFFITE À UTILISER AVEC

LE MODULE MOTORISÉ PM390SSP

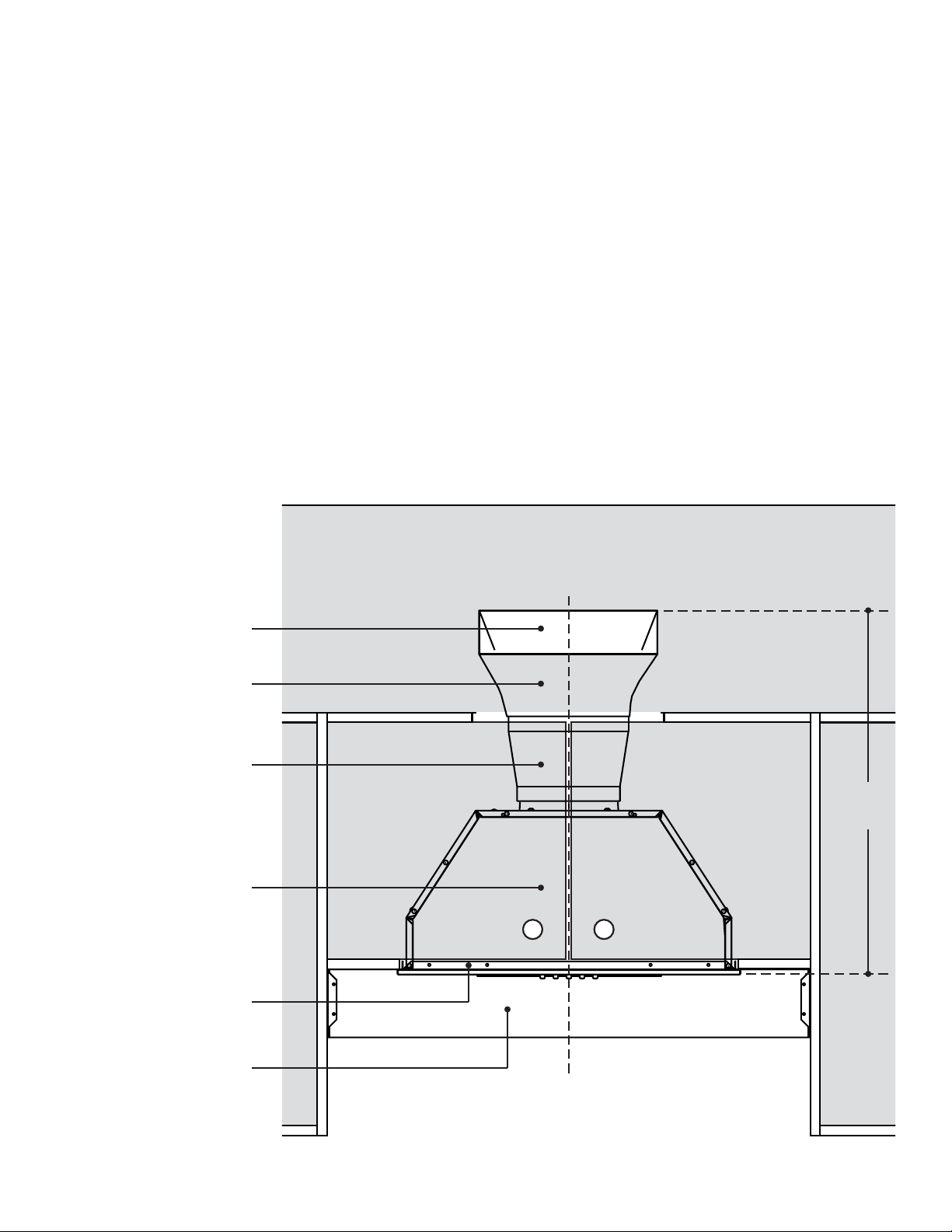

SOFFITE

ARMOIRE

RACCORD COUDÉ

DE 90° (fourni)

TRANSITION RONDE DE

15,2 cm (6 po) à

17,8 cm (7 po)

MODULE MOTORISÉ

PM390SSP

ENVELOPPE

MÉTALLIQUE EN OPTION

(LB30SS ou LB36SS)

(vendue séparément)

OUVERTURE DE LA

SOFFITE DE

10,8 cm x 26 cm

(4¼ po x 10¼ po)

LIGNE DE CENTRE DU

MODULE MOTORISÉ

26,625 po

(67,6 cm)

FILTRE AU CHARBON

(fourni) (99010464)

1. Instale el PM390SSP según las instrucciones enviadas con el módulo eléctrico.

2. Retire el filtro de aluminio y fije el FILTRO DE CARBÓN (incluido) en la parte posterior del filtro de aluminio con los

4sujetadores metálicos suministrados.

3. Retire el regulador de contratiro. (El regulador se suministra con el módulo eléctrico.)

4. Corte un orificio en la parte inferior del PLAFÓN para dejar espacio para la TRANSICIÓN EN ÁNGULO DE 90°.

5. Localice la parte superior de la ABERTURA DE 4¼ X 10¼ pulg. (10.8 X 26 cm) en el plafón, centrada en la LÍNEA

CENTRAL DEL MÓDULO ELÉCTRICO y a 26.625 pulg. (67.6 cm) por arriba de la parte inferior del MÓDULO

ELÉCTRICO.

6. Extienda el patrón de 4¼ x 10¼ pulg. (10.8 x 26 cm) y corte la abertura en el plafón.

7. Conecte la TRANSICIÓN EN ÁNGULO DE 90° a la TRANSICIÓN REDONDA de 6 PULG. (15.2 CM) A 7 PULG.

(17.8CM)

8. Inserte el extremo de la transición en el plafón y conecte el extremo redondo de 6 pulg. (15.2 cm) a la salida de

launidad.

9. Instale la REJILLA (incluida, no se ilustra) en la abertura del plafón.

10. Coloque cinta de aluminio metálica en todas las conexiones para asegurarlas y hacerlas herméticas.

INSTRUCCIONES DE INSTALACIÓN

JUEGO DE CONVERSIÓN SIN CONDUCTOS 360NDK

PARA VENTILACIÓN EN PLAFÓN PASANTE,

PARA USARSE CON EL MÓDULO ELÉCTRICO PM390SSP

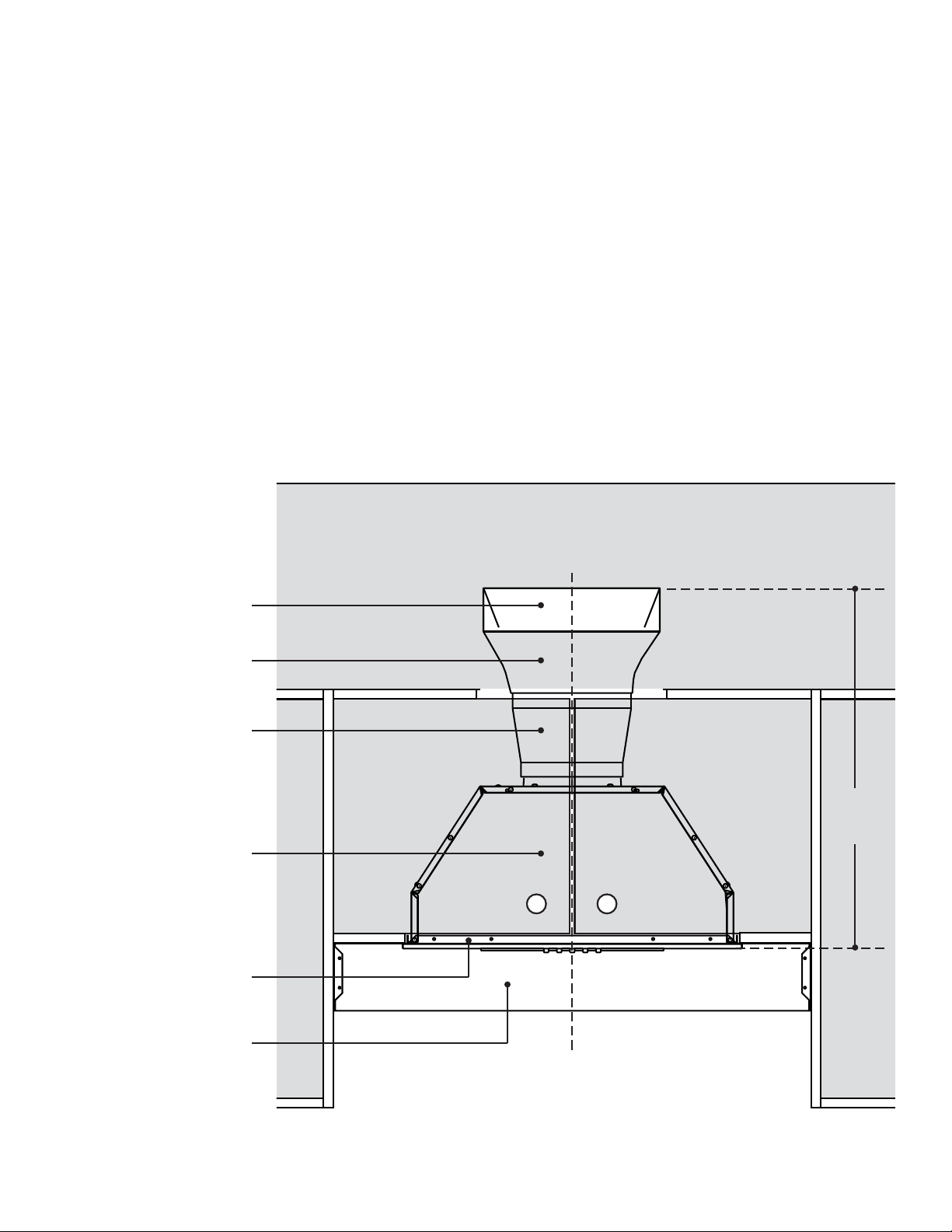

PLAFÓN

GABINETE

TRANSICIÓN EN

ÁNGULO DE 90° (incluida)

TRANSICIÓN REDONDA

DE 6 PULG. (15.2 CM) A

7 PULG. (17.8 CM)

(incluida)

MÓDULO ELÉCTRICO

PM390SSP

RECUBRIMIENTO

METÁLICO OPCIONAL

(LB30SS o LB36SS)

(se compra por separado) LÍNEA CENTRAL DEL

MÓDULO ELÉCTRICO

26.625

PULG.

(67.6 CM)

FILTRO DE CARBÓN

(incluido) (99010464)

ABERTURA EN EL

PLAFÓN DE

4¼ x 10¼ PULG.

(10.8 x 26 CM)

Broan Hartford, Wisconsin www.broan.com 800-558-1711

Venmar Ventilation ULC Drummondville, Québec www.broan.ca 1-877-896-1119 99528941A
