Bouyer ER 513 Manuel utilisateur

CENTRALE

DE SONORISATION

COMPACTE

COMPACT

SOUND SYSTEM

249 mm 425 mm

92 mm

ER 513

L’ER 513 est une centrale de sonorisation

compacte qui comprend un amplificateur à

4 sorties, un tuner FM digital, un lecteur de

disques compacts, deux entrées (micro et

auxiliaire) et une sortie ligne. L’entrée

microphone, munie d’une télécommande,

est prioritaire sur les autres sources.

L’appareil (2U - 19”) peut être intégré dans

une baie, en utilisant les poignées AZ 7

(en option).

L’ER 513 est donc destiné pour la sonori-

sation dans différents locaux, et plus parti-

culièrement les hôtels, restaurants, locaux

industriels et commerciaux.

Amplificateur

•Puissance musicale ..................4 x 8 W

• Bande passante (-3dB)....50 Hz - 22kHz

mesurée avec entrée Aux

•Entrée Aux ..............asymétrique 0 dBm

•Entrée Micro ..........symétrique -55 dBm

Alimentation pour micro électret

Télécommande prioritaire sur tuner et

entrée Aux

•Puissance RMS ......4 x 4W (à THD 1%)

• Distorsion ..............< 0,2% (à 3W 1 kHz)

•Correcteur :

Graves .......................... ±12 dB à 100Hz

Aigus................................±9 dB à 10 kHz

Tuner

•Gamme couverte ..........87,5 à 108 MHz

• Accord en fréquence piloté par

synthétiseur

• 18 stations préréglables

•Affichage digital à cristaux liquides :

- de la fréquence d’accord

- du niveau du signal

- du nom et du numéro de la station

•Clavier pour :

- la recherche des stations

(Pas de 50kHz)

- la mémorisation des stations

The ER 513 is compact sound center

including one amplifier with 4 outputs, one

RF digital tuner, one compact disc player,

two inputs (Mic and Aux) and one line out-

put. The remote controlled microphone

input has priority over the other sources.

By using handles AZ 7, the ER 513 may

be mounted in a 19” rack.

Consequently the ER 513 is convenient

for premises, in particulary, hotels, restau-

rants, schools, industrial and commercial

premises.

Amplifier

•Musical power ............................4 x 8 W

• Bandwidth (-3dB) ............50 Hz - 22kHz

measured with Aux input

•Aux input ..................0 dBm unbalanced

•Micro input..................-55 dBm balanced

Power supply for electret microphone

Remote control priority on Tuner and Aux

input

•Power (RMS) ..........4 x 4W (at THD 1%)

• Distortion..............< 0.2% (at 3W 1 kHz)

•Corrector :

Bass..............................±12 dB at 100Hz

Treble..............................±9 dB at 10 kHz

Tuner

•Frequency range..........87,5 to 108 MHz

• Synthetized frequency adjustment

• 18 presettable stations

•LCD display :

- tuning frequency

- signal level

- name and number of programmed station

•Keyboard for :

- tuning in

(Step 50kHz)

- memorization of stations

Ce document n'est pas contractuel; toute modification pouvant intervenir sans préavis / This document is not legally binding, we reserve the right to modify descriptions and specifications without notice.

Code 596 091 - 01/2002

AZ 7 - Jeu de poignées

Handles set - AZ 7

ER 513

480, avenue de Paris • 82042 MONTAUBAN CEDEX • FRANCE

Tél : 33 (0)8 92 70 20 82* (*0,337 €la minute TTC) • Fax : 33 (0)5 63 03 08 26 • http://www.bouyer.com

I - DESCRIPTION I - DESCRIPTION

II - CARACTERISTIQUES TECHNIQUES II - TECHNICAL SPECIFICATIONS

CENTRALE

DE SONORISATION

COMPACTE

COMPACT

SOUND SYSTEM

249 mm 425 mm

92 mm

ER 513

L’ER 513 est une centrale de sonorisation

compacte qui comprend un amplificateur à

4 sorties, un tuner FM digital, un lecteur de

disques compacts, deux entrées (micro et

auxiliaire) et une sortie ligne. L’entrée

microphone, munie d’une télécommande,

est prioritaire sur les autres sources.

L’appareil (2U - 19”) peut être intégré dans

une baie, en utilisant les poignées AZ 7

(en option).

L’ER 513 est donc destiné pour la sonori-

sation dans différents locaux, et plus parti-

culièrement les hôtels, restaurants, locaux

industriels et commerciaux.

Amplificateur

•Puissance musicale ..................4 x 8 W

• Bande passante (-3dB)....50 Hz - 22kHz

mesurée avec entrée Aux

•Entrée Aux ..............asymétrique 0 dBm

•Entrée Micro ..........symétrique -55 dBm

Alimentation pour micro électret

Télécommande prioritaire sur tuner et

entrée Aux

•Puissance RMS ......4 x 4W (à THD 1%)

• Distorsion ..............< 0,2% (à 3W 1 kHz)

•Correcteur :

Graves .......................... ±12 dB à 100Hz

Aigus................................±9 dB à 10 kHz

Tuner

•Gamme couverte ..........87,5 à 108 MHz

• Accord en fréquence piloté par

synthétiseur

• 18 stations préréglables

•Affichage digital à cristaux liquides :

- de la fréquence d’accord

- du niveau du signal

- du nom et du numéro de la station

•Clavier pour :

- la recherche des stations

(Pas de 50kHz)

- la mémorisation des stations

The ER 513 is compact sound center

including one amplifier with 4 outputs, one

RF digital tuner, one compact disc player,

two inputs (Mic and Aux) and one line out-

put. The remote controlled microphone

input has priority over the other sources.

By using handles AZ 7, the ER 513 may

be mounted in a 19” rack.

Consequently the ER 513 is convenient

for premises, in particulary, hotels, restau-

rants, schools, industrial and commercial

premises.

Amplifier

•Musical power ............................4 x 8 W

• Bandwidth (-3dB) ............50 Hz - 22kHz

measured with Aux input

•Aux input ..................0 dBm unbalanced

•Micro input..................-55 dBm balanced

Power supply for electret microphone

Remote control priority on Tuner and Aux

input

•Power (RMS) ..........4 x 4W (at THD 1%)

• Distortion..............< 0.2% (at 3W 1 kHz)

•Corrector :

Bass..............................±12 dB at 100Hz

Treble..............................±9 dB at 10 kHz

Tuner

•Frequency range..........87,5 to 108 MHz

• Synthetized frequency adjustment

• 18 presettable stations

•LCD display :

- tuning frequency

- signal level

- name and number of programmed station

•Keyboard for :

- tuning in

(Step 50kHz)

- memorization of stations

Code 596 091 - 01/2002

AZ 7 - Jeu de poignées

Handles set - AZ 7

ER 513

480, avenue de Paris • 82042 MONTAUBAN CEDEX • FRANCE

Tél : 33 (0)8 92 70 20 82* (*0,337 €la minute TTC) • Fax : 33 (0)5 63 03 08 26 • http://www.bouyer.com

I - DESCRIPTION I - DESCRIPTION

II - CARACTERISTIQUES TECHNIQUES II - TECHNICAL SPECIFICATIONS

Lecteur de disques compacts

• Affichage digital à cristaux liquides :

- des numéros de plages

- de la durée de lecture

•Clavier de commandes : Lecture - Pause

Avance - Retour

Lecture continue

Divers

• Alimentation....................................230 V - 50/60 Hz avec terre

•Consommation ..........................................................35 VA max

• Dimensions

(L x P x H)

..............................425 x 249 x 92 mm (2U)

• Poids ......................................................................................4 kg

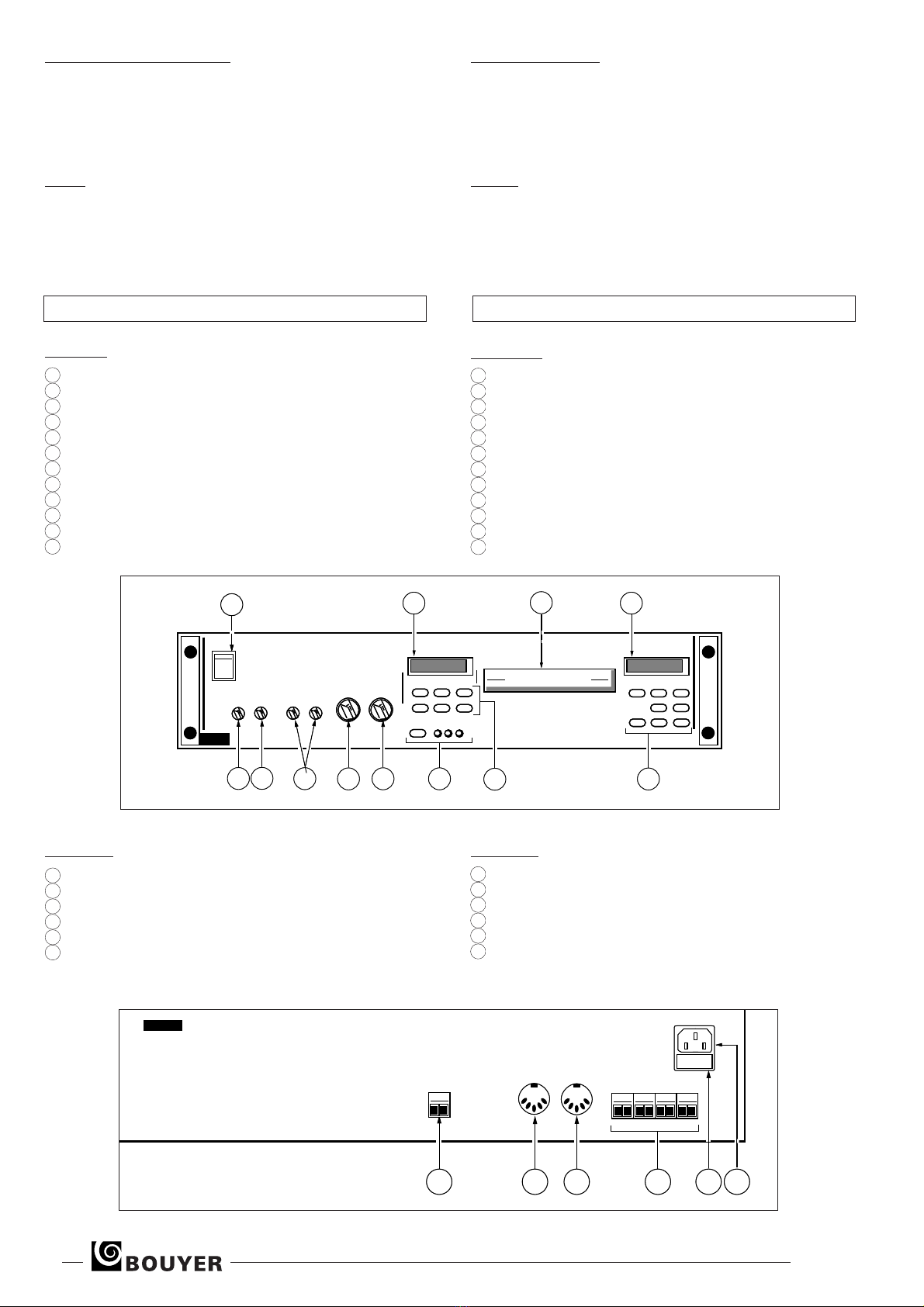

Vue avant (Fig. I) :

1 - Interrupteur marche/arrêt

2 - Volume zones 1 et 2

3 - Volume zones 3 et 4

4 - Réglages de tonalité

5 - Volume du microphone

6 - Volume de la source sélectionnée (Aux/Tuner/CD)

7 - Afficheur tuner

8 - Clavier tuner

9 - Sélection des sources

10 - Tiroir de chargement du disque compact

11 - Afficheur lecteur du disque compact

12 - Clavier du disque compact

Vue arrière (Fig. II) :

13 - Bornier d’antenne

14 - Prise Micro (DIN)

15 - Prise Aux et Ligne (DIN)

16 - Bornier sorties haut-parleurs

17 - Fusible secteur

18 - Prise secteur 230V avec terre

Compact disc player

• Digital liquid crystal display :

- number of the sequence

- play time

•Keyboard : Play - Pause

Forward - Rewind

Continuous reading

Various

• Power supply ..................................230 V - 50/60 Hz with earth

•Consumption ............................................................35 VA max

• Dimensions

(W x D x H)

............................425 x 249 x 92 mm (2 U)

• Weight ..................................................................................4 kg

Front panel (Fig. I) :

1 - On/Off switch

2 - Volume control zone 1 and 2

3 - Volume control zone 3 and 4

4 - Tone control

5 - Volume control of microphone

6 - Volume control of selected source (Aux/Tuner/CD)

7 - Tuner indicator

8 - Tuner keyboard

9 - Source selector

10 - Magazine aperture

11 - Display

12 - Keyboard

Rear panel (Fig. II) :

13 - Antenna terminal

14 - Microphone plug (DIN)

15 - Aux and Line plug (DIN)

16 - Loudspeaker output terminals

17 - Mains fuse

18 - 230V mains plug with earth

ER 513

OFF

ZONES BASS TREBLE

MICRO MUSIC

TUNER

COMPACT DISC PLAYER

598

710 11

ER 513

OFF

ZONES BASS TREBLE

MICRO MUSIC

TUNER

COMPACT DISC PLAYER

598

710 11

ER 513

14 15 16 17 18

230V

50 / 60 Hz

FUS.

T315 mA

ZONES

MICRO AUX

ANT

ER 513

14 15 16 17 18

230V

50 / 60 Hz

FUS.

T315 mA

ZONES

MICRO AUX

ANT

Fig. I

Fig. II

III - PRESENTATION III - PRESENTATION

2ER 513

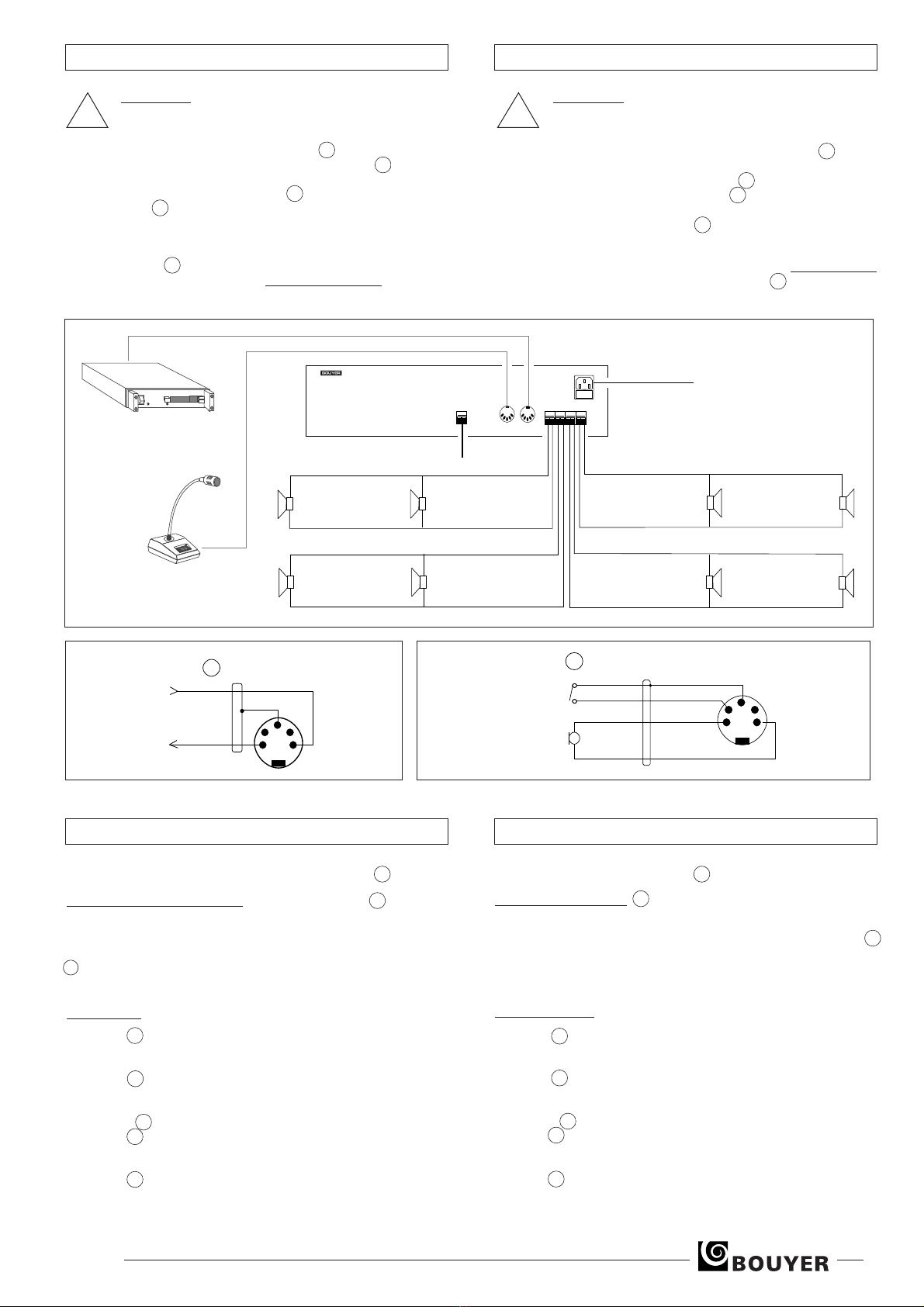

Connect the cable of the supplied antenna to terminal 13 (Fig. II

and Fig. III).

Connect loudspeaker cables to terminal 16

Connect the mains cable to inlet socket 18 .

A connection cable of the other source (Ex : cassette player) can

be connected to the AUX socket 15 (Fig. IV).

Between pin 1 and 2 of DIN plug, a 0 dB output allows to connect

an additional amplifier.

A dynamic or electret BOUYER microphone with remote control

can be connected to the microphone input 14 (Fig. V)

(See

BOUYER microphones).

Switch ON the ON/OFF switch

1 (Fig. I).

SOURCE SELECTOR 9(Fig. I).

When the ER 513 is switch on, the tuner is selected (“TUNER”

indicator is on). To select an other source, push on button 9

until the desired source is set “AUX” “TUNER” “CD”.

ADJUSTMENTS

-Button 2 (Fig. I) :

Volume setting of “zone 1” + “zone 2” loudspeaker outputs

-Button 3 (Fig. I) :

Volume setting of “zone 3” + “zone 4” loudspeaker outputs

-Buttons 4 (Fig. I) : Tone control - Bass and treble

-Button 5 (Fig. I) : Mic volume control

The remote control of the microphone overrides the music

sources.

-Button 6 (Fig. I) :

Volume setting of the selected source (AUX orTUNER or CD)

Raccorder le fil d’antenne fourni au bornier 13 (Fig.II et Fig.III).

Raccorder les câbles des haut-parleurs aux borniers 16 (Charge

nominale sur chacune des 4 sorties = 4Ω).

Brancher le cordon secteur à la prise 18 .

La prise Aux 15 (Fig. IV) peut recevoir un câble de liaison (DIN)

issu d’une autre source (ex : lecteur de cassette).

Entre la broche 1 et 2 de la prise Aux (DIN) on dispose d’une sortie

0dB permettant de connecter un amplificateur supplémentaire.

La prise Micro 14 (Fig. V) peut recevoir un microphone dyna-

mique ou un microphone électret avec télécommande (Cf. micro-

phones BOUYER).

Mettre en service l’appareil à l’aide de l’interrupteur 1 (Fig. I).

SÉLECTION DES SOURCES avec la commande 9 (Fig. I).

A la mise en service ou après une coupure secteur, l’appareil

sélectionne automatiquement le TUNER (voyant “TUNER” allu-

mé). Pour sélectionner une autre source, appuyer sur la touche

9 par impulsions successives, pour allumer le voyant correspon-

dant à la source désirée “AUX” “TUNER” “CD”.

RÉGLAGES

-Bouton 2 (Fig. I) :

Réglage du volume des deux sorties haut-parleurs “zone 1”

et “zone 2”

-Bouton 3 (Fig. I) :

Réglage du volume des deux sorties haut-parleurs “zone 3”

et “zone 4”

-Boutons 4 (Fig. I) : Réglage de la tonalité - Graves et aigus

-Bouton 5 (Fig. I) : Réglage du volume Micro

Lorsque le microphone est activé, sa télécommande coupe

la diffusion de la source musicale en cours.

-Bouton 6 (Fig. I) :

Réglage du volume de la source musicale sélectionnée (AUX

ou TUNER ou CD)

Lecteur de cassettes /

Cassette player

Microphone

8 Ω8 Ω

ER 513

antenne Haut-parleurs

Ex :RB 2051 (8Ω) - RB 400 (8Ω)

8 Ω8 Ω

Secteur / Mains

Zone 1

Zone 2

Zone 3

Zone 4

Fig. III

1 3

-10 dB

OUT

0 dB

Prise AUX 15 / AUX socket

Tlcommande

Remote control

1 3

Mic dynamique

ou lectret /

Dynamic or

electret mic

Prise MIC 14 / MIC socket

Fig. IV Fig. V

IV - INSTALLATION IV - INSTALLATION

ATTENTION !

The unit is neither water - nor splash proof.

ATTENTION !

L’appareil ne doit pas être exposé aux chutes d’eau et

aux éclaboussures.

V - UTILISATION V - USE

ER 513 3

FONCTIONNEMENT TUNER

Afficheur 7 Clavier 8 (Fig. I)

Recherche des stations avec les touches “ ” “ ” (Fig. VI)

Une pression supérieure à une seconde permet la recherche auto-

matique. Le tuner s’arrête alors sur la première station rencontrée,

sous réserve qu’elle soit suffisamment puissante.

L’accord est parfait lorsque les deux flêches “ ” sont affichées.

Le symbole “ ” indique le niveau de réception.

Programmation.

Choisir le numéro de programmation avec les touches “ ” “ ”.

Presser la touche “MEMO”, le curseur se positionne sur le numéro

de programme et clignote. Utiliser les touches “ ” “ ” pour

rechercher la station à mémoriser. Appuyer à nouveau sur la

touche “MEMO”, le curseur se positionne sur le premier caractère

du nom de la station et clignote. Pour afficher les noms des stations

pré-programmées, presser successivement la touche “ ”. Pour

écrire le nom de la station, utiliser les touches “ ” “ ” pour sélec-

tionner le caractère alphabétique, puis utiliser les touches “ ” “ ”

pour sélectionner la position du caractère. Pour mémoriser la pro-

grammation, presser de façon continue la touche “MEMO” jusqu’à

l’affichage du message "MISE EN MÉMOIRE". Pour annuler la pro-

grammation, presser brièvement la touche “MEMO”. Le curseur

cessera de clignoter.

FONCTIONNEMENT LECTEUR DISQUE COMPACT

Tiroir de chargement 10 (Fig. I)

Afficheur 11 Clavier 12 (Fig. I et Fig. VII)

Chargement d’un disque compact

Appuyer sur la touche (Fig. VII) pour ouvrir le tiroir de chargement.

Placer le disque dans le tiroir et appuyer à nouveau sur la touche

pour le refermer. L’afficheur indique le nombre de plages conte-

nues sur le disque ainsi que la durée totale de lecture.

Touche (Lecture/Pause) (Fig. VII)

Donner une impulsion sur cette touche pour commencer la lecture.

Lorsque l’appareil est déjà en lecture, cette touche devient “Fonction

Pause” : une impulsion pour interrompre la lecture, une autre impul-

sion pour reprendre la lecture au point d’interruption.

Touches et (Saut arrière et avant) (Fig. VII)

Donner une impulsion sur la touche pour reprendre la lecture au

début de la plage en cours de lecture. Donner une impulsion sur la

touche pour passer au début de la plage suivante.

Maintenues appuyées, ces touches permettent le défilement rapide

avant ou arrière.

Touche (Arrêt) (Fig. VII)

Donner une impulsion sur cette touche pour arrêter la lecture.

Si le mode aléatoire est activé, donner 2 impulsions.

Ensuite la fonction lecture reprendra au début du disque.

Touche (Répétition) (Fig. VII)

Donner une impulsion sur cette touche pour obtenir une lecture conti-

nue de la plage sélectionnée (“REPEAT ONE” sur l’afficheur). Donner

une deuxième impulsion sur cette touche pour obtenir une lecture

continue de tout le disque (“REPEAT ALL” sur l’afficheur).

Touche (Aléatoire) (Fig. VII)

Donner une impulsion sur cette touche, puis sur la touche

pour obtenir la lecture dans un ordre aléatoire (Mouvement circulaire

et alterné sur l’afficheur). Il est possible d’associer lecture aléatoire et

répétée “REPEAT ALL”.

Touche (Affichage) (Fig. VII)

Affichage du nombre de piste et du temps soit à partir du début soit

restant à lire.

TUNER OPERATING Display 7 Keyboard 8 (Fig. I)

Tuning in with “ ” “ ” keys (Fig. VI)

A pressure of more than one second allows to search stations

automatically. Tuner then stops on first coming station.

Tune is perfect when the two arrows “ ” are displayed.

Display indicates reception level “ ”.

Programming

Use the keys “ ” “ ” to set the programms. Press “MEMO”

key, the cursor is placed on the program number and is flashing.

Use keys “ ” “ ” to search the station to memorized.

Depress again “MEMO” key, the cursor is placed on the first

caracter of the station name and is flashing.

To display the name of preprogrammed stations, press button “ ”

To indicate the name of the station, use the keys “ ” “ ” to

select the alphabetic characters, than use the keys “ ” “ ” to

select the position of the characters.

To memorize the program, press constantly the button “MEMO”

until the display shows "MISE EN MEMOIRE".

To cancel a program, press breefly the button “MEMO”. The cur-

sor stops flashing.

COMPACT DISC PLAYER OPERATING

Magazine aperture 10 (Fig. I)

Display 11 Keyboard 12 (Fig. I and Fig. VII)

Disc loading

Press key to open the magazine (Fig. VII) .

Put the disc in the aperture and press again on key to close.

The display shows the number of tracks and the time of playing.

Key (Play/Pause) (Fig. VII)

Press breefly this button to start playing. When it plays already this

button allows to stop the music and is set on “Stand by”. By depres-

sing again the music starts playing again.

and Keys (Fig. VII)

Press these keys and the track starts from its beginning, or it plays the

next track.

Press down these keys to speed scrolling forward and rewind.

Key (Stop) (Fig. VII)

Press this button to stop playing.

If random mode is on, press twice.

Key (Repeat) (Fig. VII)

Press once and the selected track is repeated (“REPEAT ONE”).

Press twice and all the tracks are repeated (“REPEAT ALL”).

Key (Random) (Fig. VII)

Press once this button, then press button to read in random

order (Circular and reverse movement on display). It is possible to

associate playing in random order and repeating play “REPEAT ALL”.

Key (Display) (Fig. VII)

Number of track and time display from the beginning or remaining.

TUNER Name Prog.

Frequency HF level

MEMO

PROGRAMME * * 01

>87.50 <

Fig. VI

Fig. VII

En cas de panne :

•

Vérifier l’état du fusible et le remplacer si besoin par un fusible de

mêmes caractéristiques tel qu’indiqué sur l’appareil.

•

Attendre que l’appareil refroidisse pour s’assurer que la panne

n’est pas due à la protection thermique.

•

Sinon retourner l’appareil à l’usine, ou faire appel à un dépan-

neur professionnel.

In case of failure :

•

Check the status of the fuse and replace them if needed by

fuse with the same caracteristics as those indicated on the

product.

•

Wait until the product has cooled off, to be sure that the failu-

re is not caused by the thermal relay.

•

Otherwise the product has to be sent back to the factory or

repaired by a recognised dealer.

VI - MAINTENANCE VI - MAINTENANCE

4ER 513

Manuels Système de haut-parleurs populaires d'autres marques

JVC

JVC CA-MXK5R Manuel utilisateur

LG NB4532B Manuel utilisateur

JVC

JVC CA-FSH100 Manuel utilisateur

5Core

5Core Pro Series Manuel utilisateur

EAW

EAW MQV1394e Manuel utilisateur

Lynx

Lynx GXR-LA10A Manuel utilisateur

iLive

iLive ITB066B Manuel utilisateur

RDX

RDX QuickStation 4 Manuel utilisateur

Electro-Voice

Electro-Voice S-122 Manuel utilisateur

Sven

Sven SPS-619 GOLD Manuel utilisateur

Pioneer

Pioneer CS-7070 Manuel utilisateur

EAW

EAW UB82e Manuel utilisateur

Sondpex

Sondpex Active Speaker System and Digital Music... Manuel utilisateur

JVC

JVC NX-PN7 Manuel utilisateur

Marshall Amplification

Marshall Amplification AR-DM61-BT Manuel utilisateur

Yamaha

Yamaha NX-A01 - Speaker Sys Manuel utilisateur

SE Audiotechnik

SE Audiotechnik I-LINE Manuel utilisateur

Gemini

Gemini WRX-843 Series Manuel utilisateur
