Bose AM-25P II Manuel du propriétaire

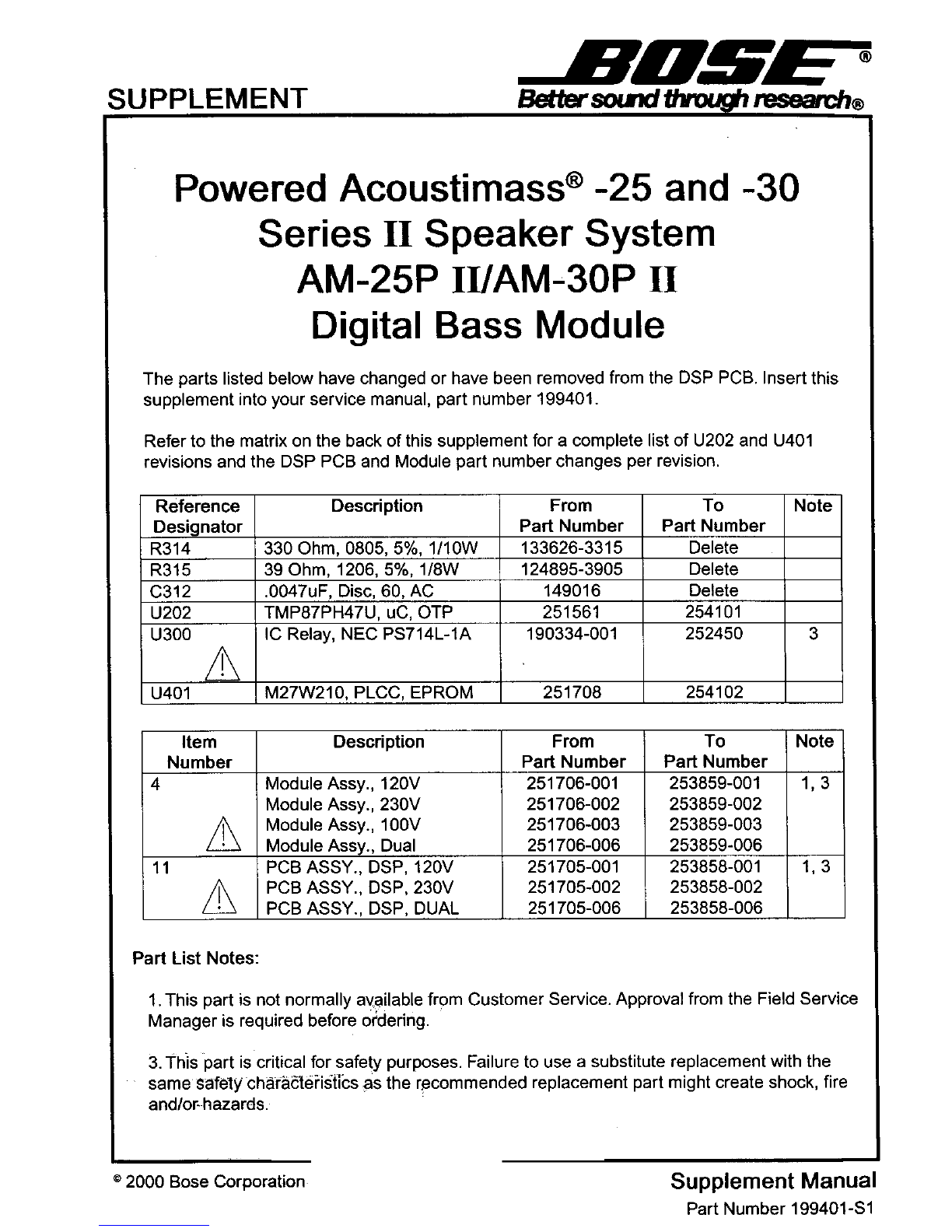

SUPPLEMENT

Bettersoundffrou_ research®

Powered Acoustimass ®-25 and -30

Series II Speaker System

AM-25P II/AM-30P II

Digital Bass Module

The parts listed below have changed or have been removed from the DSP PCB. Insert this

supplement into your service manual, part number 199401.

Refer to the matrix on the back of this supplement for a complete list of U202 and U401

revisions and the DSP PCB and Module part number changes per revision.

Reference Description From To Note

Designator Part Number Part Number

R314 330 Ohm, 0805, 5%, 1/10W 133626-3315 Delete

R315 39 Ohm, 1206, 5%, 1/8W 124895-3905 Delete

C312 .0047uF, Disc, 60, AC 149016 Delete

U202 TMP87PH47U, uC, OTP 251561 254101

U300 IC Relay, NEC PS714L-1A 190334-001 252450 3

U401 M27W210, PLGC, EPROM 251708 254102

Item Description Note

Number

4 1,3

11 1,3

Module Assy., 120V

Module Assy., 230V

Module Assy., 100V

Module Assy., Dual

PCB ASSY., DSP, 120V

PCB ASSY., DSP, 230V

PCB ASSY., DSP, DUAL

From

Part Number

251706-001

251706-002

251706-003

251706-006

251705-001

251705-002

251705-006

Part Number

253859-001

253859-002

253859-003

253859-006

253858-001

253858-002

253858-006

Part List Notes:

1. This part is not normally av0ilable from Customer Service. Approval from the Field Service

Manager is required before ordering.

3. This part is critical for safety purposes. Failure to use a substitute replacement with the

same Safely ch_ra_te_'istlc;s as the recommended replacement part might create shock, fire

and/or_hazards.

Part Number 199401-$1

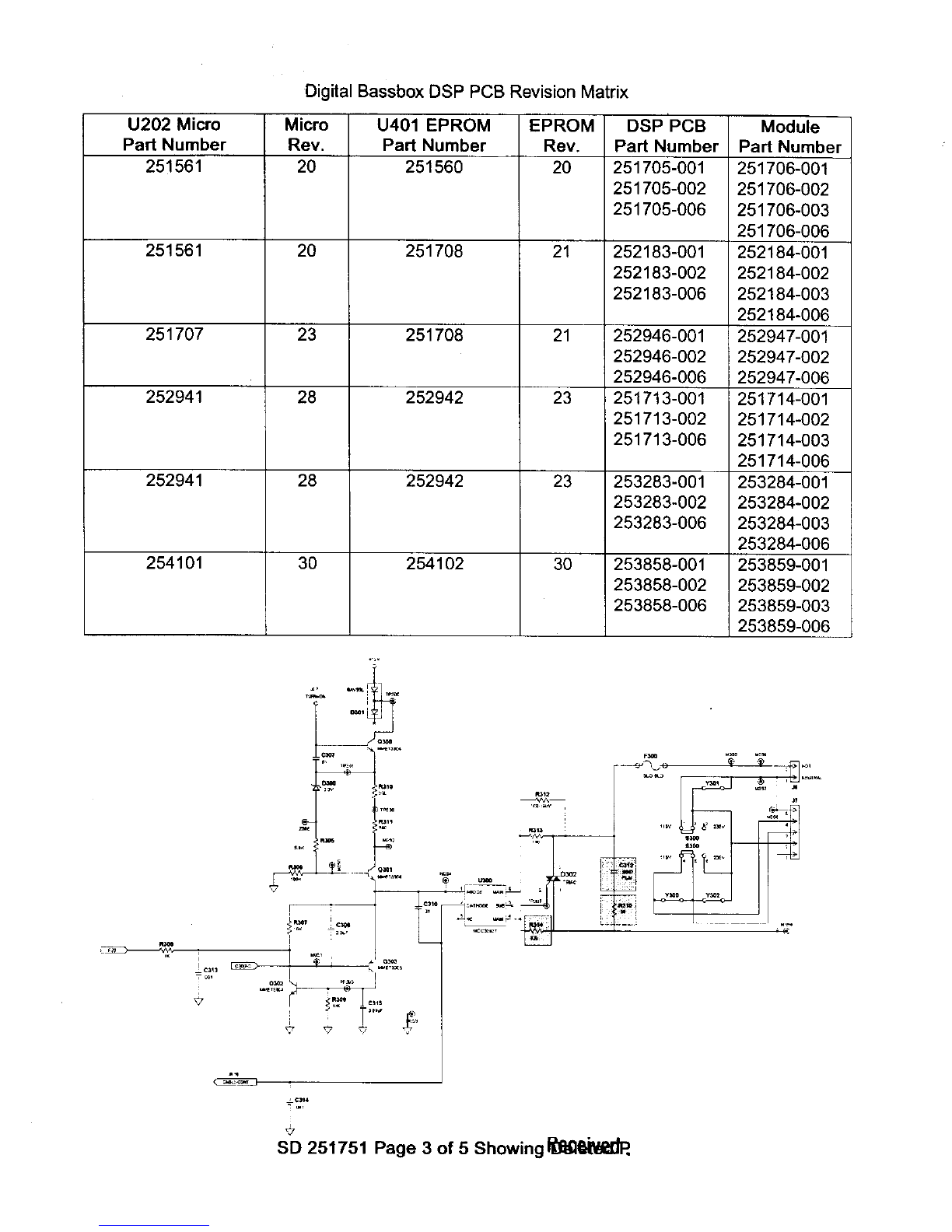

Digital Bassbox DSP PCB Revision Matrix

U202 Micro Micro U401 EPROM EPROM DSP PCB

Part Number Rev. Part Number Rev. Part Number

251561 20 251560 20 251705-001

251705-002

251705-006

251561 20 251708 21 252183-001

252183-002

252183-006

251707 23 251708 21 252946-001

252946-002

252946-006

252941 28 252942 23 251713-001

251713-002

251713-006

252941 28 252942 23 253283-001

253283-002

253283-006

254101 30 254102 30 253858-001

253858-002

253858-006

Module

Part Number

251706-001

251706-002

251706-003

251706-006

252184-001

252184-002

252184-003

252184-006

252947-001

252947-002

252947-006

251714-001

251714-002

251714-003

251714-006

253284-001

253284-002

253284-003

253284-006

253859-001

253859-002

253859-003

253859-006

T _,,1

SD 251751 Page 3 of 5 Showing_(_'_JR
