IMPORTANT SAFETY INSTUCTIONS

INSTALLER:

IMPORTANT:

Im portant safety

instruction

Equipment and usage safety

requirements

READ AND SAVE THESE INSTRUCTIONS

LEAVE THESE INSTRUCTIONS WITH THE APPLIANCE AFTER INSTALLATION IS

COMPLETE.

SAVE FOR THE LOCAL INSPECTOR'S USE.

/k WARNING: Improper installation, adjustment, alteration, service or maintenance

can cause injury or property damage. Refer to this manual. For assistance or

additional information consult a qualified installer, service agency, or manufacturer.

Have the installer show you the location of the circuit breaker or fuse. Mark it for

easy reference.

Be sure your appliance is properly installed and grounded by a qualified technician.

Never modify or alter the construction of the appliance. For example, do not remove

leveling legs, panels, wire covers or anti-tip brackets/screws.

Remove all tape and packaging before using the appliance. Destroy the packaging

after unpacking the appliance. Never allow children to play with packaging material.

Before you plug in an electrical cord, be sure all controls are in the OFF position.

To eliminate the risk of burns or fire by reaching over heated surface units, cabinet

storage space located above the surface units should be avoided. If cabinet storage

is to be provided, the risk can be reduced by installing a range hood that projects

horizontally a minimum of 5 inches (12.7 cm) beyond the bottom of the cabinet.

This appliance has been tested in accordance with ANSI/UL 858 Standard for

Safety for Household Electric Ranges and CAN/CSA-22.2 No.61 National Standard

of Canada for Household Cooking Ranges. It is the responsibility of the owner and

installer to determine if additional requirements and standards apply in specific

installations.

Before you begin

Tools and parts needed

Note:

1. Philips head screwdriver

2. Pencil

3. Drill with 1/4 " bit

4. Jigsaw

5. Tape measure

Additional materials may be necessary for installation in solid surface countertops.

Contact the countertop manufactor.

Parts included

Preparation

1. Hold down brackets

2. Clamping screws (4)

3. Sheet metal screws (4)

Countertop requirements

min.30"

(76,2cm)

Q1/4" (6mm)

2 1/2" (63.8mm)

Setback Distance

1" (25.4mm)

Flat Area 1" (25.4mm)

Flat Area

19 7/8 - 20"

(505 - 508mm

1 1/4" (31.8mm)

Flat Area

.34 3/4 - 34 7/8"

(883 - 886mm)

1" (25.4mm

Cabinet requirements

After preparing cutout, remove shavings as they can affect the function of electrical

components.

/k WARNING: To reduce the risk of ignition combustible materials surround the

installed cooktop are not permitted.

Solid surface countertops often require special installations. For example, heat

reflective tape and rounded corners may be necessary. Contact the countertop

manufacturer for instructions specific to your countertop.

The distance from the top of the cooktop to the bottom of cabinets above can be

reduced to 24" when the bottom of the wood or metal cabinet is protected by not

less than 1/4" (6.35mm) no. 28 MSG sheet steel, 0.015" (0.4 mm) thick stainless

steel, 0.024" (0.6 mm) aluminum) or 0.020" (0.5 mm) thick copper.

Electrical requiements

"J" B_

(Conduit approx. 3 feet)

Ventilation recommendations

You can find the identification plate with the electrical specifications on the

underside of the appliance. The junctionbox must be located within 3 feet of the

cooktop connection. It should be easily accessible for service purposes.

We strongly recommend the installation of a ventilation system with this appliance.

Installation procedure

Secure cooktop to

countertop

The cooktop should be secured to the countertop using the hold-down brackets

provided.

Prior to inserting cooktop into cutout, turn cooktop upside down and attach

brackets to the burner box using the screws.

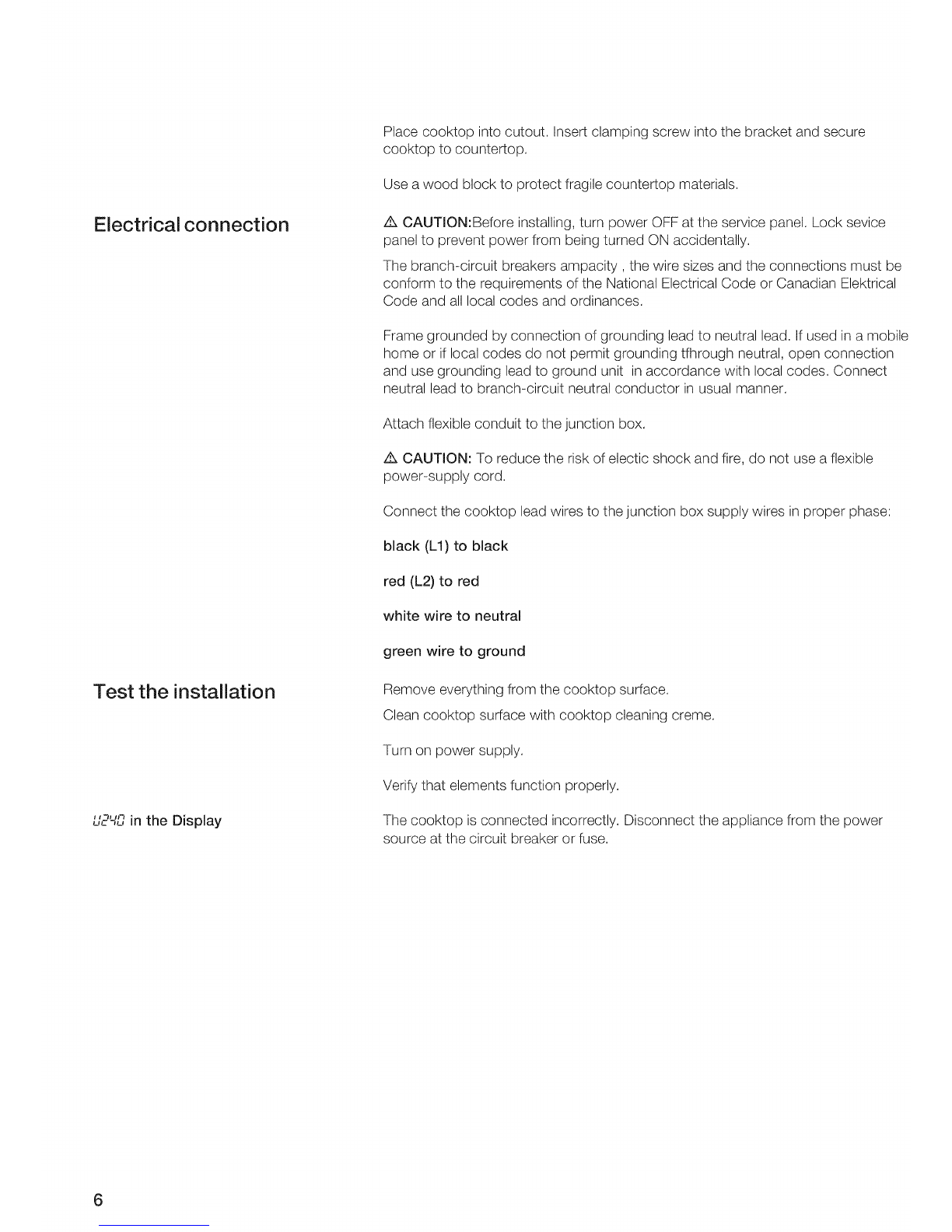

Electrical connection

Test the installation

,._,c7,._,in the Display

Place cooktop into cutout. Insert clamping screw into the bracket and secure

cooktop to countertop.

Use a wood block to protect fragile countertop materials.

z_ CAUTION:Before installing, turn power OFF at the service panel. Lock sevice

panel to prevent power from being turned ON accidentally.

The branch-circuit breakers ampacity, the wire sizes and the connections must be

conform to the requirements of the National Electrical Code or Canadian Elektrical

Code and all local codes and ordinances.

Frame grounded by connection of grounding lead to neutral lead. If used in a mobile

home or if local codes do not permit grounding tfhrough neutral, open connection

and use grounding lead to ground unit in accordance with local codes. Connect

neutral lead to branch-circuit neutral conductor in usual manner.

Attach flexible conduit to the junction box.

/k CAUTION: To reduce the risk of electic shock and fire, do not use a flexible

power-supply cord.

Connect the cooktop lead wires to the junction box supply wires in proper phase:

black (L1) to black

red (L2) to red

white wire to neutral

green wire to ground

Remove everything from the cooktop surface.

Clean cooktop surface with cooktop cleaning creme.

Turn on power supply.

Verify that elements function properly.

The cooktop is connected incorrectly. Disconnect the appliance from the power

source at the circuit breaker or fuse.

Service

Contact our Service department ifyour appliance needs repair. Our central

Customer Service Center (see below will also be happy to supply you with details

on a center close to you.

When you contact our customer servnce, please have the E number and the FD

number for your appliance available.

You can find the identification plate with these numbers on the underside of the

appliance.

Questions? Please contact us. We look forward to hearing from you!

800-944-2904

www.boschappliances.com

5551 McFaddenAve.

HuntingtonBeach,CA92649

INSTRUCTIONS DE Si CURITi IMPORTANTES

INSTALLATEUR :

IMPORTANT :

Instructions de s6curit6

importantes

E×igences de securit6 pour

I'equipement et I'utilisation

LIRE ET CONSERVER CES INSTRUCTIONS

LAISSER CES INSTRUCTIONS AVEC L'APPAREIL APRES AVOIR TERMINE

L'INSTALLATION.

_, CONSERVER POUR L'USAGE DE L'INSPECTEUR LOCAL.

/k AVERTISSEMENT : Une installation, un reglage, une modification, un entretien

ou une maintenance inappropries peuvent entraTnerdes lesions corporelles ou des

d6gats materiels. Se reporter a ce manuel. Pour toute assistance ou information

supplementaire, consulter un installateur qualifie, un service d'entretien ou le

fabricant.

Demandez a I'installateur de vous montrer ou se trouve le disjoncteur ou le fusible.

Identifiez-le pour pouvoir le trouver facilement.

S'assurer que I'appareil est adequatement installe et mis a la terre par un technicien

qualifie.

Ne jamais modifier ni alterer la configuration de I'appareil. Par exemple, ne pas

retirer les pieds de nivellement, les panneaux, les couvercles de cablage ou les

fixations/vis antibasculement.

Retirer le ruban adhesif et I'emballage avant d'utiliser I'appareil. Detruire I'emballage

apres avoir deballe I'appareil. Ne jamais laisser les enfants jouer avec les materiaux

de conditionnement.

Avant de brancher le cordon electrique, verifier que toutes les commandes sont

dans la position d'arr6t (OFF).

Pour eliminer les risques de brOlures ou d'incendie en allongeant le bras au-dessus

des elements de surface chauds, eviter d'installer des placards au-dessus des

elements de surface. Si vous devez en installer, il est possible de reduire ce risque

en installant une hotte aspirante qui depasse horizontalement d'au moins 5 po (12,7

cm) de la base du placard.

Cet appareil a ete teste conformement a la norme ANSI/UL 858 pour les cuisinieres

electriques domestiques et la norme canadienne nationale CAN/CSA-22.2 n° 61

pour les cuisinieres a usage domestiques. II incombe au proprietaire et

I'installateur de determiner si des exigences et des normes additionnelles

s'appliquent pour une installation specifique.

Avant de commencer

Outils et pi_ces

n6cessaires 1. Tournevis a lame Philips

2. Crayon

3. Perceuse avec meche 1/4 po (6,35 mm)

4. Scie sauteuse

Remarque,

Pi6ces comprises

5. Ruban a mesurer

Des materiaux supplementaires peuvent _tre necessaires pour installer les plans de

travail a surface solide. Contacter le fabricant du plan de travail.

1. Supports de fixation

2. Vis de serrage (4)

3. Vis a tOle (4)

Preparation

Exigences pour le plan de travail

min.30"

(76,2cm)

Q1/4" (6ram)

2 1/2" (63.8mm)

Distance de retrait

1" (25.4mm)

Zone plate

19 7/8 - 20"

(505 - 508mm

1 1/4" (31.8mm).

Zone plate _,

34 3/4 - 34 7/8"

(883 - 886mm)

1" (25.4mm)

Zone plate

1" (25.4mm

Exigences pour les placards

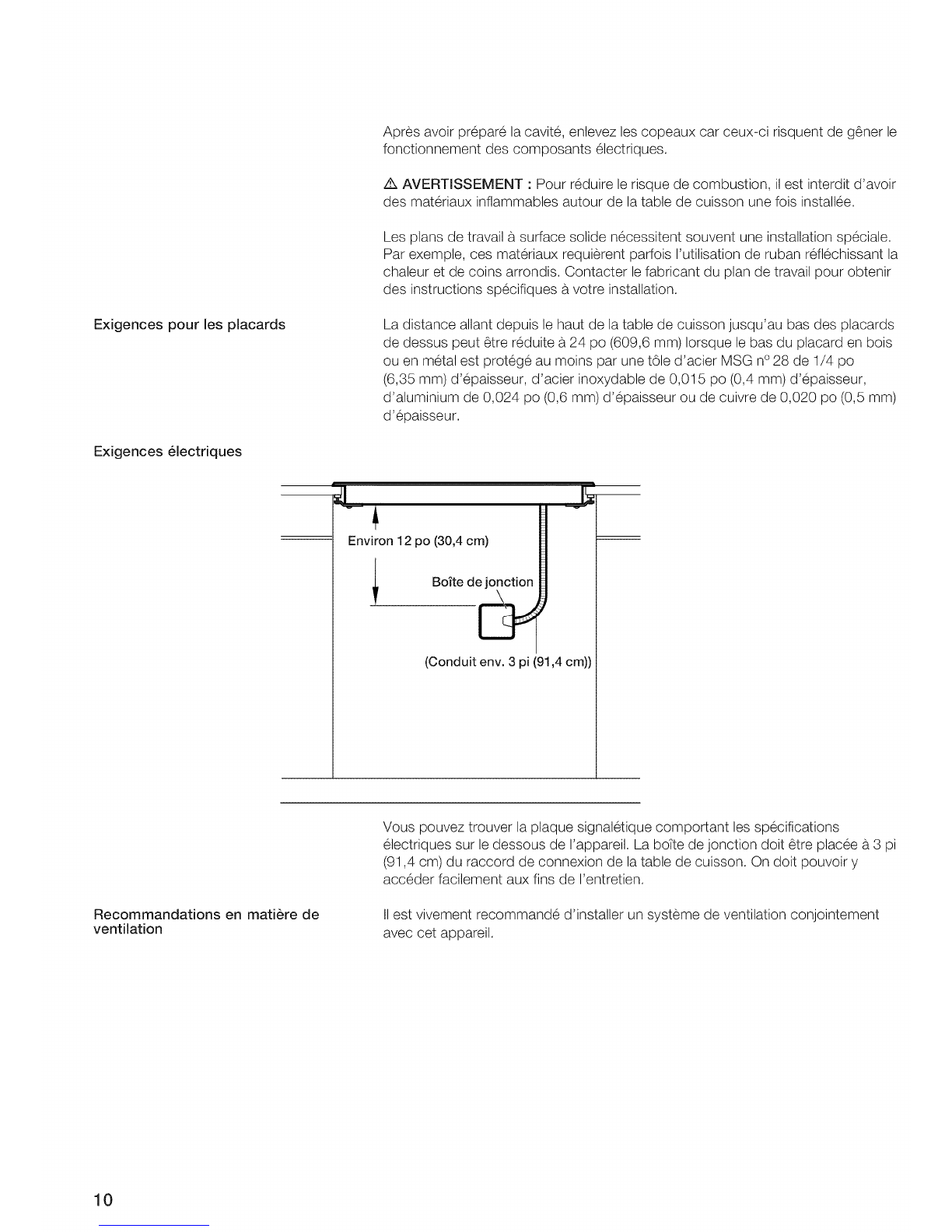

Exigences electriques

Apres avoir prepar6 la cavite, enlevez les copeaux car ceux-ci risquent de g6ner le

fonctionnement des composants electdques.

/k AVERTISSEMENT : Pour reduire le risque de combustion, ilest interdit d'avoir

des materiaux inflammables autour de la table de cuisson une fois installee.

Les plans de travail a surface solide necessitent souvent une installation speciale.

Par exemple, ces materiaux requierent parfois I'utilisation de ruban refl6chissant la

chaleur et de coins arrondis. Contacter lefabricant du plan de travail pour obtenir

des instructions specifiques a votre installation.

La distance allant depuis le haut de la table de cuisson jusqu'au bas des placards

de dessus peut _tre reduite a 24 po (609,6 mm) Iorsque le bas du placard en bois

ou en metal est proteg6 au moins par une tOle d'acier MSG n° 28 de 1/4 po

(6,35 mm) d'epaisseur, d'acier inoxydable de 0,015 po (0,4 mm) d'epaisseur,

d'aluminium de 0,024 po (0,6 mm) d'epaisseur ou de cuivre de 0,020 po (0,5 mm)

d'epaisseur.

Environ 12 po (30,4 cm)

i Bofte de jonction

(Conduit env. 3 pi (91,4 cm))

Recommandations en matiere de

ventilation

Vous pouvez trouver la plaque signaletique comportant les specifications

electriques sur le dessous de I'appareil. La bo_tede jonction doit _tre placee a 3 pi

(91,4 cm) du raccord de connexion de latable de cuisson. On doit pouvoir y

acceder facilement aux fins de I'entretien.

II est vivement recommande d'installer un systeme de ventilation conjointement

avec cet appareil.
