Bosch NCT 675 N Manuel

BOSCH

IT Istruzioni per l’uso

GB Directions for use

ES Instrucciones de manejo

PT Instruções de Serviço

FR Mode d’emploi

DE Gebrauchsanleitung

NL Gebruiksaanwijzing

NCT 685 C

NET 682 C

NCT 685 B

NCT 685 N

NET 682 N

NCT 675 N BOSCH

ITALIANO 3 –17

Vi ringraziamo per aver scelto questo nostro prodotto.

Vi consigliamo di leggere attentamente questo manuale, che riporta tutte le

indicazioni per mantenere inalterate le qualità estetiche e funzionali del piano di

cottura.

ENGLISH 18 –32

Thank you for choosing our product.

We advise you to read this manual carefully. It contains all necessary instructions for

maintaining unaltered the appearance and functional qualities of the cooking hob.

ESPAÑOL 33 –47

Les agradecemos haber elegido nuestro producto.

Le aconsejamos leer atentamente todas las instrucciones de este manual que ofrece

todas las indicaciones necesarias para mantener inalterables las cualidades

estéticas y funcionales de la encimera de cocción.

PORTUGUÊS48 –62

Agradecemos por ter escolhido este nosso produto.

Aconselhamos a leitura atenta deste manual, onde se encontram todas as

indicações para manter inalteradas as qualidades estéticas e funcionais da placa de

fogão.

FRANÇAIS 63 –77

Merci d'avoir choisi notre produit.

Nous vous conseillons de lire attentivement ce manuel dans lequel figurent toutes les

indications pour maintenir inaltérées les qualités esthétiques et fonctionnelles de

votre table de cuisson.

DEUTSCH 78 –92

Wir danken Ihnen dafür, daß Sie unser Erzeugnis gewählt haben.

Bitte lesen Sie zuerst alle Anweisungen in dieser Gebrauchsanweisung aufmerksam

durch, um die Kochmulde lange Jahre in schönem und leistungsfähigem Zustand zu

erhalten.

NEDERLANDS 93 - 107

Wij danken u voor uw keuze van ons product.

Wij raden u aan alle instructies in deze handleiding door te lezen, hicrin zijn alle

aanwijzingen opgenomen om de functionele en esthetische eigenschappen van de

kookplaat ongewijzigd te handhaven.

Sumário

1. AVISOS PARA A SEGURANÇA E USO _______________________49

2. COLOCAÇÃO NA BANCADA TOP ___________________________51

3. LIGAÇÃO ELÉCTRICA ____________________________________52

4. LIGAÇÃO DO GÁS________________________________________53

5. ADAPTAÇÃO AOS DIFERENTES TIPOS DE GÁS ______________55

6. OPERAÇÕES FINAIS _____________________________________58

7. USO DA PLACA DO FOGÃO________________________________60

8. LIMPEZA E MANUTENÇÃO ________________________________62

ESTAS INSTRUÇÕES SÓ SÃO VÁLIDAS PARA OS PAÍSES DE DESTINAÇÃO CUJOS

SÍMBOLOS IDE IDENTIFICAÇÃO SE ENCONTRAM NA CAPA DO PRESENTE MANUAL.

INSTRUÇÕES PARA O INSTALADOR: são destinadas ao técnico

qualificado que deve executar uma verificação adequada da instalação

de gás, executar a instalação, a preparação para o funcionamento e o

ensaio do aparelho.

INSTRUÇÕES PARA O UTENTE: indicam os conselhos de utilização, a

descrição dos comandos e as correctas operações de limpeza e

manutenção do aparelho.

Apresentação

1. AVISOS PARA A SEGURANÇA E USO

ESTE MANUAL CONSTITUI PARTE INTEGRANTE DO APARELHO. DEVE

SER CONSERVADO EM BOAS CONDIÇÕES E À MÃO DURANTE TODA A

VIDA ÚTIL DA PLACA DE FOGÃO. ACONSELHAMOS UMA LEITURA

ATENTA DESTE MANUAL E DE TODAS AS INDICAÇÕES NELE

CONTIDAS ANTES DE UTILIZAR A PLACA DE FOGÃO. CONSERVAR

TAMBÉM O CONJUNTO DE BICOS FORNECIDOS. A INSTALAÇÃO

DEVERÁ SER EXECUTADA POR PESSOAL QUALIFICADO E

RESPEITANDO AS NORMAS EM VIGOR. ESTE APARELHO ESTÁ

PREPARADO PARA UMA UTILIZAÇÃO DO TIPO DOMÉSTICO E ESTÁ EM

CONFORMIDADE COM AS NORMATIVAS EM VIGOR. O APARELHO FOI

CONCEBIDO PARA EXECUTAR A SEGUINTE FUNÇÃO: COZEDURA E

AQUECIMENTO DE ALIMENTOS; QUALQUER OUTRA UTILIZAÇÃO DEVE

SER CONSIDERADA IMPRÓPRIA.

O FABRICANTE DECLINA QUALQUER TIPO DE RESPONSABILIDADE

NO CASO DE UTILIZAÇÃO DIFERENTE DA INDICADA.

NÃO ABANDONAR OS RESÍDUOS DA EMBALAGEM NO AMBIENTE

DOMÉSTICO. SEPARAR OS VÁRIOS MATERIAIS PROVENIENTES DA

EMBALAGEM E ENTREGÁ-LOS AO CENTRO DE RECOLHA

DIFERENCIADA MAIS PRÓXIMO.

É OBRIGATÓRIA A LIGAÇÃO À TERRA DE ACORDO COM AS

MODALIDADES PREVISTAS PELAS NORMAS DE SEGURANÇA DO

EQUIPAMENTO ELÉCTRICO.

A FICHA PARA LIGAR AO CABO DE ALIMENTAÇÃO E A RESPECTIVA

TOMADA DEVERÃO SER DO MESMO TIPO E ESTAR EM

CONFORMIDADE COM AS NORMAS EM VIGOR.

NUNCA DESLIGAR A FICHA PUXANDO PELO CABO DE ALIMENTAÇÃO.

LOGO APÓS A INSTALAÇÃO, EFECTUAR UM TESTE DA PLACA DE

FOGÃO SEGUINDO AS INSTRUÇÕES DESCRITAS MAIS ADIANTE. CASO

NÃO FUNCIONE, DESLIGAR O APARELHO DA INSTALAÇÃO ELÉCTRICA

E CONTACTAR O CENTRO DE ASSISTÊNCIA TÉCNICA MAIS PRÓXIMO .

NUNCA TENTAR REPARAR O APARELHO.

NO FINAL DE CADA UTILIZAÇÃO DA PLACA, VERIFICAR SEMPRE SE OS

MANÍPULOS DE COMANDO ESTÃO NA POSIÇÃO "ZERO" (DESLIGADO).

Apresentação

A CHAPA DE IDENTIFICAÇÃO, COM AS CARACTERÍSTICAS TÉCNICAS,

O NÚMERO DE SÉRIE E A MARCAÇÃO ENCONTRA-SE POR BAIXO DA

TAMPA E NUMA POSIÇÃO BEM VISÍVEL

A CHAPA NA TAMPA NUNCA DEVE SER RETIRADA.

ANTES DE LIGAR O APARELHO, ASSEGURAR-SE QUE ESTEJA

REGULADO PARA O TIPO DE GÁS COM QUE SERÁ ALIMENTADO,

VERIFICANDO A ETIQUETA APLICADA POR BAIXO DA TAMPA.

NÃO APOIAR NAS GRELHAS DA PLACA DE FOGÃO PANELAS QUE NÃO

TENHAM O FUNDO PERFEITAMENTE LISO E REGULAR.

NÃO USAR RECIPIENTES OU FRIGIDEIRAS QUE ULTRAPASSEM O

PERÍMETRO EXTERNO DA PLACA.

O APARELHO DEVE SER UTILIZADO POR PESSOAS ADULTAS. NÃO

PERMITIR QUE AS CRIANÇAS SE APROXIMEM OU O UTILIZEM COMO

OBJECTO DE BRINQUEDO.

QUANDO O APARELHO FOR PARA DEITAR FORA DEVE SER

ENTREGUE A UM CENTRO DE RECOLHA DIFERENCIADA.

O fabricante declina qualquer tipo de responsabilidade por

danos sofridos por pessoas e bens, causados pelo desrespeito pelas

prescrições acima mencionadas ou derivados da modificação,

mesmo de uma simples parte do aparelho, e pela utilização de

peças de substituição não originais.

Instruções para o instalador

2. COLOCAÇÃO NA BANCADATOP

A seguinte operação requer obras de alvenaria ou de carpintaria e

portanto deve ser executada por um técnico competente.

A instalação pode ser efectuada em variados materiais, tais como

alvenaria, metal, madeira aglomerada e madeira revestida com

laminados de plástico, desde que resistentes ao calor (T. 90°C).

2.1.1 Fixação à estrutura de suporte

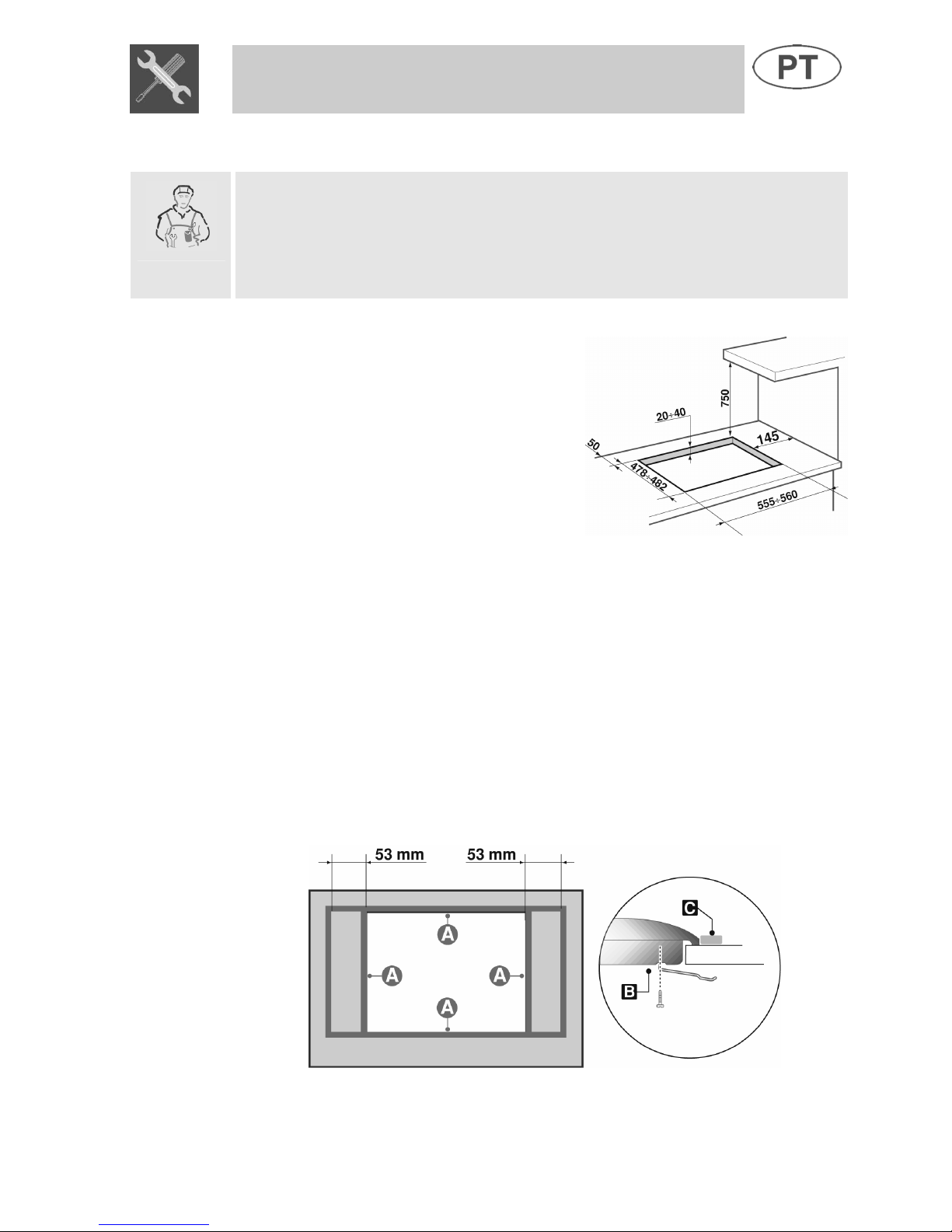

Executar uma abertura na bancada

top do móvel com as dimensões

indicadas na figura, mantendo uma

distância mínima de 50 mm do

bordo traseiro.

Este aparelho é classificado como

“tipo Y” no que respeita ao perigo de

incêndio e pode ser encostado a

paredes que ultrapassem a bancada

em altura, desde que seja mantida a

distância de 145 mm representada

na figura, para evitar danos por

aquecimento excessivo.

Assegurar-se que exista uma distância mínima de 750 mm desde os

discos espalhadores do fogão às prateleiras que se encontrem na sua

perpendicular.

Colocar com atenção a bainha isoladora fornecida na parte interna do

furo que foi executado na bancada top, como indicado na figura abaixo,

fazendo-a aderir a toda a superfície do bordo com uma ligeira pressão

das mãos. Verificar as dimensões indicadas na figura, tendo presente

que os lados Adevem rasar o furo. Fixar a placa de fogão ao móvel com

as respectivas chapas Bfornecidas. Cortar com atenção o bordo C

excedente da bainha isoladora. As dimensões do desenho abaixo

referem-se ao furo no lado interno da bainha.

Instruções para o instalador

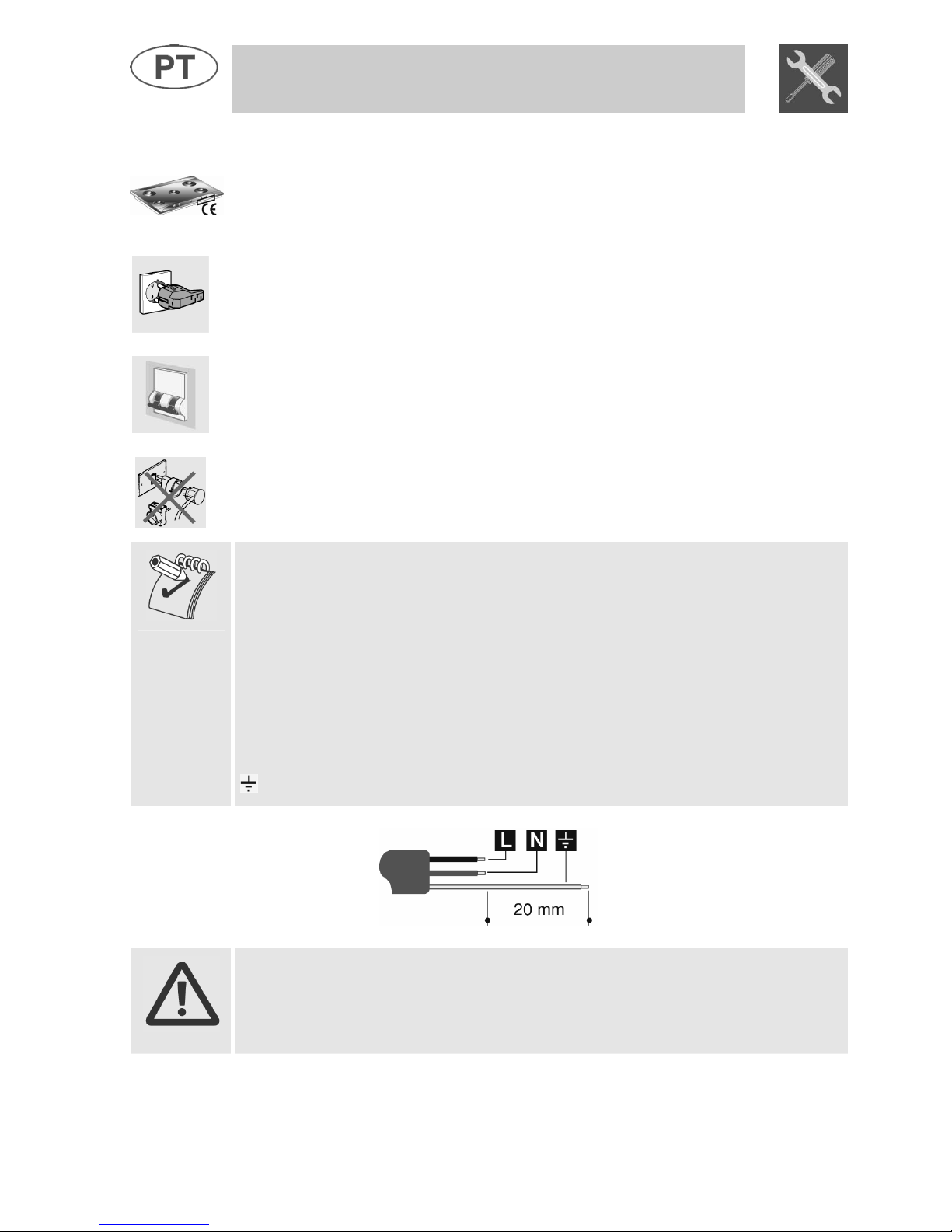

3. LIGAÇÃO ELÉCTRICA

Assegurar-se que a voltagem e a dimensão da linha de alimentação

correspondam às características indicadas na chapa situada por baixo

da tampa do aparelho. Esta chapa nunca deve ser retirada.

A ficha na extremidade do cabo de alimentação e a tomada na parede

devem ser do mesmo tipo e em conformidade com as normativas sobre

os equipamentos eléctricos em vigor. Verificar se a linha de alimentação

está equipada com uma ligação à terra adequada.

Instalar na linha de alimentação do aparelho um dispositivo de

interrupção omnipolar com uma distância de abertura dos contactos

igual ou superior a 3 mm, situado numa posição de fácil acesso e

próximo do aparelho.

Evitar a utilização de reduções, adaptadores ou derivadores.

No caso de substituição do cabo de alimentação, a secção dos fios do

novo cabo não deverá ser inferior a 0.75 mm2(cabo de 3 x 0.75), tendo

presente que a extremidade a ligar ao aparelho deverá ter o fio de terra

(amarelo e verde) mais comprido, pelo menos 20 mm. Usar somente um

cabo do tipo H05V2V2-F ou análogo, resistente à temperatura máxima

de 90°C. A sua substituição deverá ser efectuada por um técnico

especializado que deverá efectuar a ligação à rede de acordo com o

esquema abaixo.

L= castanho

N= azul

= amarelo-verde

O fabricante declina qualquer tipo de responsabilidade por danos

sofridos por pessoas e bens, causados pelo desrespeito pelas

prescrições acima mencionadas ou derivados da modificação, mesmo

de uma simples parte do aparelho.

Instruções para o instalador

4. LIGAÇÃO DO GÁS

A ligação à alimentação do gás pode ser efectuada com um tubo rígido

em cobre ou com um tubo flexível respeitando as prescrições

estabelecidas pelas normas em vigor.

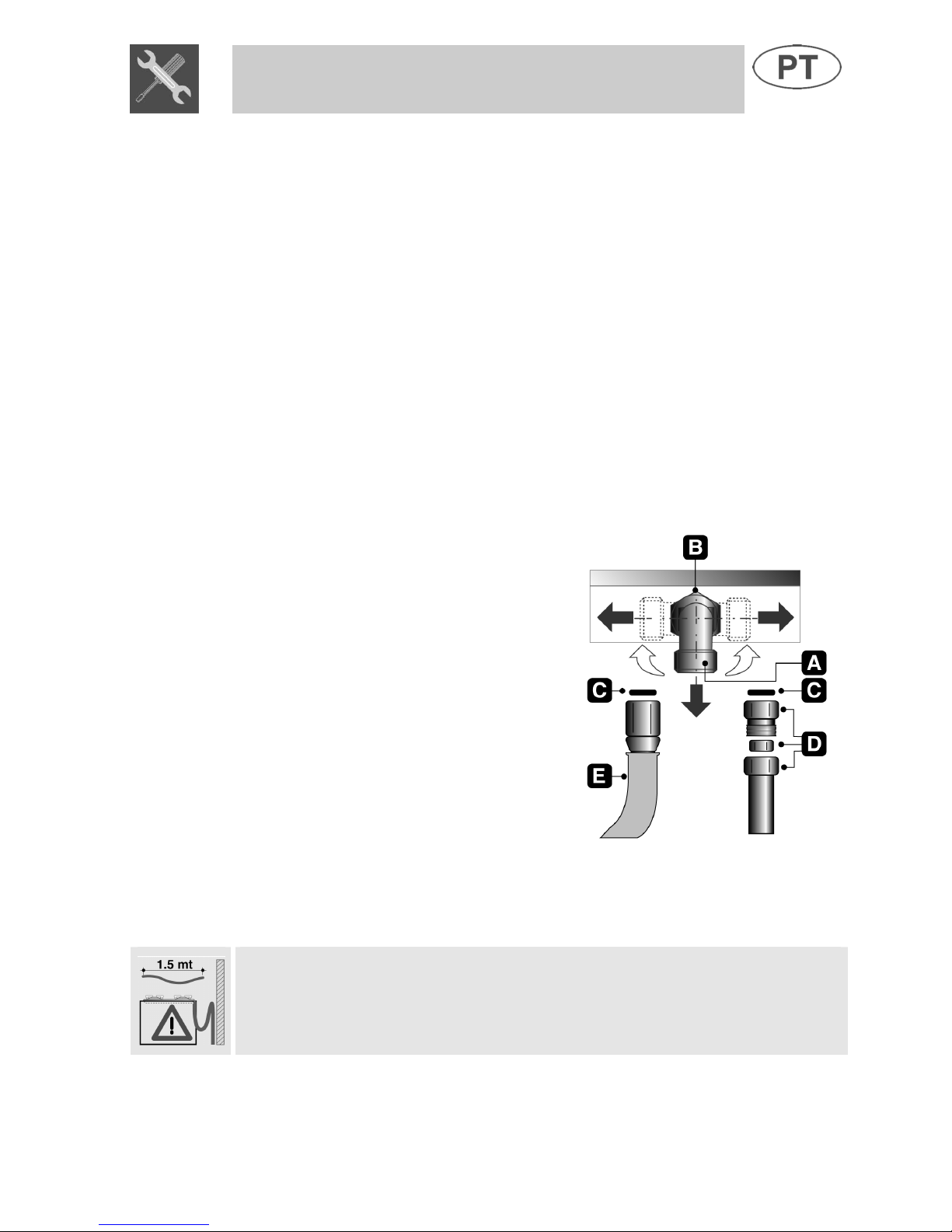

Para facilitar a ligação, a união Ana parte traseira do aparelho pode ser

orientada lateralmente: aliviar a porca hexagonal B, rodar a união Apara

a posição desejada e apertar novamente a porca hexagonal B(a

vedação é assegurada por um anel bicónico em latão). Terminada a

operação, controlar se está vem vedado utilizando uma solução de água

e sabão e nunca uma chama.

A placa de fogão é ensaiada com gás líquido G30/G31 à pressão de

30/37 mbar. Para a alimentação com outros tipos de gás, ver o capítulo

“5. ADAPTAÇÃO AOS DIFERENTES TIPOS DE GÁS”. A rosca de

entrada do gás é de ½” gás externa (ISO 228-1).

Ligação com tubo rígido em cobre:

A ligação à alimentação do gás deverá

ser efectuada de modo a não provocar

pressões de nenhum género no

aparelho.

A ligação pode ser executada

utilizando o grupo adaptador Dcom bi-

cone, introduzindo sempre a anilha C

fornecida.

Ligação com tubo flexível: Utilizar

somente tubos flexível em

conformidade com as normas em

vigor, colocando sempre a anilha C

fornecida, entre a união Ae o tubo

flexível E.

A instalação com tubo flexível deverá ser efectuada de modo que o

comprimento da tubagem não ultrapasse 1.5 metros de extensão

máxima; assegurar-se que os tubos não entram em contacto com partes

móveis ou sejam esmagados.

Instruções para o instalador

4.1 Ligação para gás líquido

Utilizar um regulador de pressão e efectuar a ligação na botija

respeitando as indicações estabelecidas pelas normas em vigor.

Assegurar-se que a pressão de alimentação respeita os valores

indicados na tabela mostrada no parágrafo “5.4 Regulação para gás

líquido”.

4.2 Ventilação dos locais

O aparelho só pode ser instalado em locais permanentemente

ventilados, como o previsto nas normas em vigor. No local em que é

instalado o aparelho, deve poder afluir tanto ar quanto seja necessário

para a combustão correcta do gás e pela necessária renovação do ar do

próprio local. As tomadas de introdução do ar, protegidas por grelhas,

devem ter dimensão adequada (em conformidade com as normas em

vigor) e colocadas de modo a não serem obstruídas, mesmo

parcialmente.

O local deverá ser mantido bem ventilado para eliminar o calor e a

humidade produzidos pela cozedura: em especial, após um uso

prolongado, é aconselhável abrir uma janela ou aumentar a velocidade

de ventiladores existentes.

4.3 Descarga dos produtos da combustão

A descarga dos produtos da combustão deve ser assegurada através de

chaminés com tiragem natural com bastante eficiência ou mediante

aspiração forçada. Um sistema eficiente de aspiração requer um

projecto cuidado da parte de um especialista habilitado para a sua

execução, respeitando as posições e as distâncias indicadas pelas

normas. No final da intervenção, o instalador deverá passar o certificado

de conformidade.

Instruções para o instalador

5. ADAPTAÇÃO AOS DIFERENTESTIPOS DE GÁS

Antes de executar as seguintes operações, desligar o aparelho da

corrente eléctrica.

A placa de fogão é ensaiada a gás líquido G30/G31 à pressão de

30/37 mbar. No caso de funcionamento com outros tipos de gás, é

necessário substituir os bicos e regular o ar de admissão. Para a

substituição dos bicos e a regulação dos queimadores, é necessário

retirar a base como descrito no seguinte parágrafo.

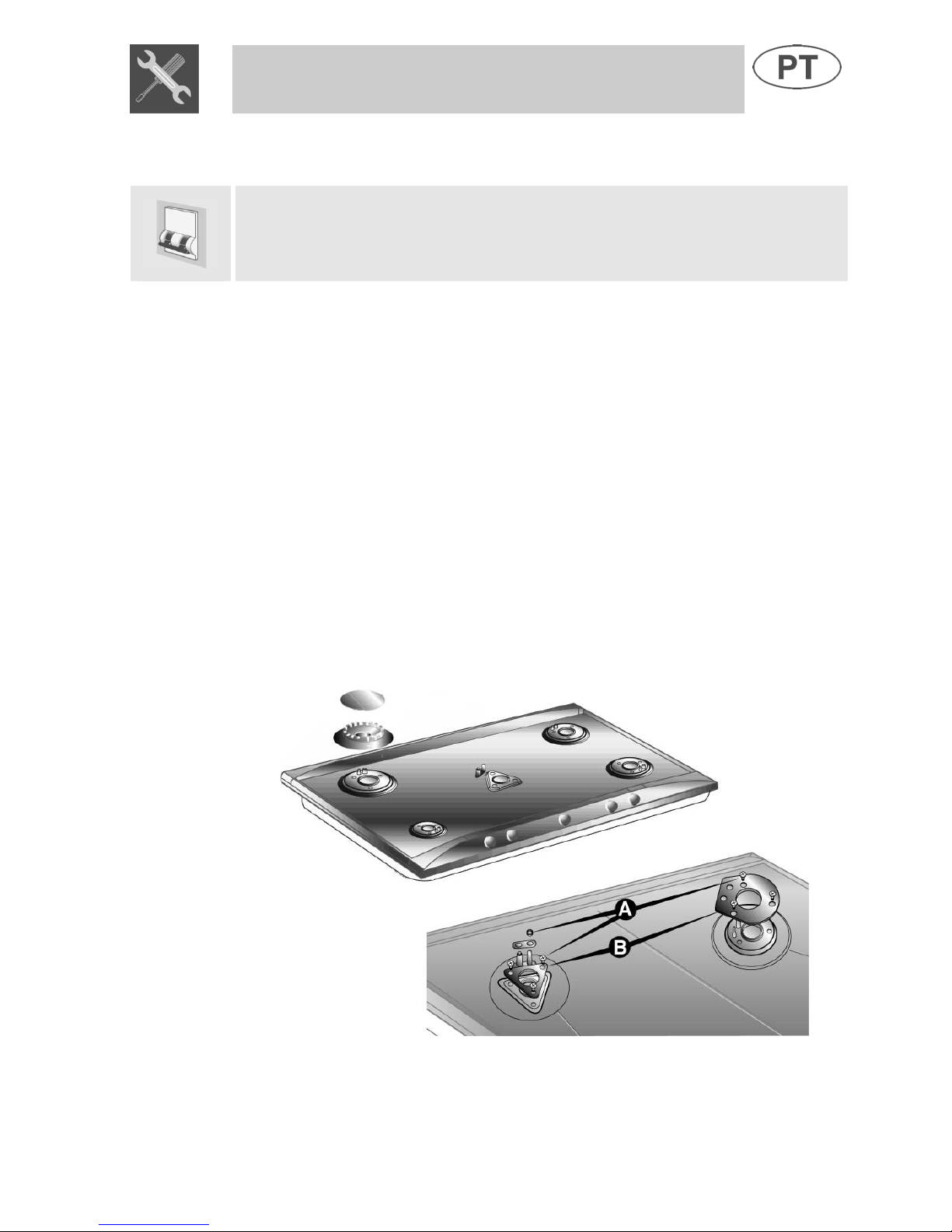

5.1 Remoção da base

1. Retirar todos os manípulos, as grelhas e os discos espalhadores;

2. retirar os parafusos e as porcas Aque fixam os suportes

queimadores;

3. retirara as placas B;

4. levantar a base do seu lugar;

5. substituir os bicos dos queimadores de acordo com a tabela de

referência do gás;

6. regular a admissão do ar como descrito no parágrafo “5.2 Regulação

para gás metano”.

Autres manuels pour NCT 675 N

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Bosch plaque de cuisson

Bosch

Bosch NITP666SUC Manuel utilisateur

Bosch

Bosch NGM5456UC Manuel utilisateur

Bosch

Bosch NES 730 UC Manuel utilisateur

Bosch

Bosch NES 730 UC Manuel utilisateur

Bosch

Bosch NIT3065UC Manuel utilisateur

Bosch

Bosch NGM5056UC Manuel utilisateur

Bosch

Bosch NEM 3664 UC Manuel utilisateur

Bosch

Bosch NIF645CB1E Manuel utilisateur

Bosch

Bosch NGM3051UC Manuel utilisateur

Bosch

Bosch NET 8054- UC Manuel utilisateur

Bosch

Bosch PXX8 D3 E Series Manuel utilisateur

Bosch

Bosch Cooktop Manuel utilisateur

Bosch

Bosch NGM8055 Manuel utilisateur

Bosch

Bosch PCI815B91A Manuel utilisateur

Bosch

Bosch NET 74 Series Manuel utilisateur

Bosch

Bosch NKT 72 Manuel utilisateur

Bosch

Bosch AutoChef NET 8654 UC Manuel utilisateur

Bosch

Bosch NEM5066UC Manuel utilisateur

Bosch

Bosch NGM5456UC Manuel utilisateur

Bosch

Bosch nem5466UC Manuel utilisateur

Bosch

Bosch NIT8665UC Manuel utilisateur

Bosch

Bosch NGP732UC Manuel utilisateur

Bosch

Bosch PKF652BB1E Manuel utilisateur

Bosch

Bosch AutoChef NET 8654 UC Manuel utilisateur

Manuels plaque de cuisson populaires d'autres marques

Bonnet

Bonnet OPTIMUM 700 Manuel du propriétaire

Jenn-Air

Jenn-Air JGCP430 Manuel utilisateur

Frigidaire

Frigidaire FES367FCC Guide de démarrage rapide

Ztove

Ztove EZ2 DUO Manuel utilisateur

Kleenmaid

Kleenmaid cooking GCTK9011 Guide d'installation

Casselin

Casselin CSASRE24 Manuel utilisateur

Jenn-Air

Jenn-Air JGC2536EB00 Manuel utilisateur

Waldorf

Waldorf RN8603E-B Mode d’emploi

Whirlpool

Whirlpool SMP658CNEIXL Manuel utilisateur

Wolf

Wolf CI243C/B Manuel utilisateur

Fulgor Milano

Fulgor Milano F5PGK305S1 Manuel utilisateur

GE JP389 Manuel utilisateur

Wells

Wells WV-2HFG Manuel utilisateur

IKEA

IKEA Lagan HGA4K Manuel utilisateur

Samsung

Samsung NA36N9755 Manuel utilisateur

Miele

Miele KM 404 Manuel utilisateur

Lacor

Lacor 69562 Fiche technique

Keating Of Chicago

Keating Of Chicago MG-2 Manuel utilisateur
