Bodet Cristalys Date Manuel utilisateur
1
Réceptrice NTP Supervisée
NTP Supervised receiver
Cristalys Ellipse
Cristalys Date
Cristalys 7 Cristalys 14
Manuel d’installation et de mise en service
Installation and operating instructions
S’assurer à réception que le produit n’a pas été endommagé durant le transport pour réserve au transporteur.
When receiving goods please check nothing is broken otherwise make a claim near shipping company.
Réf : 607601 B
HORLOGES LCD intérieures
LCD CLOCKS indoor
BODET Time & Sport
1, rue du Général de Gaulle
49340 TREMENTINES I France
Tél. support France: 02.41.71.72.99
Tel. support (intl): +33 241 71 72 33
www.bodet-time.com
2
Table des matières
I - Vérication initiale 4
1.1 Déballage de l’horloge...........................................................................................................4
1.2 Nettoyage...............................................................................................................................4
1.3 Pré-requis...............................................................................................................................4
II - Présentation des horloges CRISTALYS NTP SUPERVISEES 5
III - Mise en service - Installation 6
3.1 Installation et connexion d’une horloge Simple Face (SF)...................................6
3.2 Connexion d’une horloge Double Face (DF)........................................................8
IV - Mise à l’heure 9
V - Conguration réseau (sortie usine) 9
VI - Menu conguration CRISTALYS 7 & 14 NTP SUPERVISEES 10
VII - Menu conguration CRISTALYS ELLIPSE & DATE NTP SUPERVISEES 12
VIII - Présentation du serveur web 18
8.1 Page d’accueil......................................................................................................18
8.2 Page Conguration réseau...................................................................................19
8.3 Page Conguration heure et synchronisation......................................................20
8.4 Page conguration des alarmes...........................................................................22
8.5 Page système........................................................................................................23
IX - Menu technicien CRISTALYS 7 & 14 NTP SUPERVISEES 24
X - Menu technicien CRISTALYS ELLIPSE & DATE NTP SUPERVISEES 25
XI - Que faire si...? ...Vérier 26
XII - Caractéristiques techniques CRISTALYS 7 & 14 NTP SUPERVISEES 27
XIII - Caractéristiques techniques CRISTALYS ELLIPSE & DATE NTP SUPERVISEES 28
XIV - Annexes 29
14.1 Règle sur la langue utilisée dans le menu de mise à l’heure (mode indépendante
uniquement)...............................................................................................................29
14.2 Règle sur l’insertion d’alternance texte....................................................................29
3
Table of contents
I - Initial Verication 30
1.1 Unpacking the clock.............................................................................................30
1.2 Cleaning................................................................................................................30
1.3 Pre-requisit............................................................................................................30
II - Introduction to the CRISTALYS NTP SUPERVISED 31
III - Installation 32
3.1 Installation and connection of the Single Face clock (SF)..............................32
3.2 Connection Double Sided clock (DF).................................................................34
IV - Time setting 35
V - Factory conguration 35
VI - Conguration menu CRISTALYS 7 & 14 NTP SUPERVISED 36
VII - Conguration menu CRISTALYS ELLIPSE & DATE NTP SUPERVISED 38
VIII - Web interface 44
8.1 Home page...........................................................................................................44
8.2 Network conguration page.................................................................................45
8.3 Time and synchronisation conguration page....................................................46
8.4 Alarm conguration page....................................................................................48
8.5 System page........................................................................................................49
IX - Technician menu CRISTALYS 7 & 14 NTP SUPERVISED 50
X - Technician menu CRISTALYS ELLIPSE & DATE NTP SUPERVISED 51
XI - What to do if...? ... Check. 52
XII - Technical features CRISTALYS 7 & 14 NTP SUPERVISED 53
XIII - Technical features 54
XIV - Appendix 55
14.1 Rule concerning the language used in the time setting menu...............................55
14.2 Rule about the insertion of text alternation..........................................................55
4
I - Vérification initiale
Nous vous remercions d’avoir choisi une horloge BODET. Ce produit a été conçu avec soin pour
votre satisfaction d’après les bases qualité ISO9001.
Nous vous recommandons, de lire attentivement ce manuel avant de commencer à manipuler
l’horloge.
Conserver ce manuel pendant toute la durée de vie de votre horloge an de pouvoir vous y
reporter à chaque fois que cela sera nécessaire.
Tout usage non conforme à la présente notice peut causer des dommages irréversibles
sur l’horloge, et entraîne l’annulation de la garantie.
1.1 Déballage de l’horloge
Déballer soigneusement l’horloge et vérier le contenu de l’emballage. Celui-ci doit comprendre :
■ l’horloge Cristalys et un support mural (clipsé sur l’horloge),
■ le kit de xation (2 vis + 2 chevilles),
■ une pochette de nettoyage,
■ ce manuel.
Note : au dos de l’horloge derrière le support mural, une étiquette signalétique précise la version
de l’horloge, la tension d’utilisation, le type d’horloge et diverses autres informations (exemple :
la couleur du boîtier de l’horloge).
1.2 Nettoyage
Utiliser un produit antistatique identique à celui de la pochette de nettoyage fournie. Ne jamais
utiliser d’alcool, d’acétone ou autres solvants susceptibles d’endommager le boîtier et la vitre de
votre horloge.
1.3 Pré-requis
Pour la mise en service des horloges, vous pourrez installer le logiciel «BODET Detect».
Ce logiciel est disponible sur le site internet www.bodet-time.com, en téléchargement gratuit.
Note : la prise réseau sur laquelle est connectée l’horloge BODET doit être PoE par l’intermédiaire
d’un switch PoE ou d’un injecteur PoE.
Nous recommandons les marques suivantes :
■ Injecteurs PoE : Zyxel, Tp Link, D-Link, HP, Cisco, Axis, ITE Power Supply, PhiHong,
Abus, Globtek.
■ Switches PoE : D-Link, HP, Planet, Zyxel, Cisco, NetGear, PhiHong.
5
II - Présentation des horloges CRISTALYS NTP SUPERVISEES
Les horloges Cristalys sont des horloges pour l’intérieur.
Elles achent les heures (en mode 12 h ou 24 h) les minutes et la date (suivant les modèles).
Elles gèrent automatiquement les changements d’horaires été-hiver. Une fonction ECO permet
d’éteindre l’acheur la nuit de 23 h à 6 h.
Elles possèdent trois menus de réglage :
■le menu de mise à l’heure,
■le menu conguration,
■ un menu technicien qui est réservé au personnel de maintenance.
Les réglages s’eectuent par l’intermédiaire de deux boutons poussoirs [Sel] et [+] placés au dos
de l’horloge.
Touche «+»
Sonde température
Sonde température
Touche «Select»
Touche «Select»
Touche «Select»
Touche «+»
Touche «+»
Sel.
Reset
C
∞
Reset
SELECT
Cristalys 7Cristalys 14Cristalys Date & Ellipse
6
III - Mise en service - Installation
Choisir l’emplacement où sera installée l’horloge en privilégiant un endroit exempt de parasites
électriques (transformateur, ...). Le réseau informatique doit être PoE (802.3af, classe 3), sinon
utiliser un injecteur PoE pour alimenter l’horloge.
3.1 Installation et connexion d’une horloge Simple Face (SF)
a. Retourner l’horloge sur une table.
■ Desserrer la vis de verrouillage antivol.
■ Pousser en face des 2 èches le support mural pour le
déclipser.
■ Retirer le support mural placé au dos de l’horloge.
b. Raccorder le réseau Ethernet sur la prise RJ45.
■ Catégorie du câble Ethernet : 4, 5 ou 6 (bâtiments). Dans ce
dernier cas, utilisation d’une prise murale femelle avec un petit cordon RJ45 mâle/mâle
souple
Le type de synchronisation devra être paramétré dans les pages webserver de l’horloge
(voir page 17), notamment l’adresse multicast qui doit être identique à celle du serveur (par
défaut 239.192.54.01). Relever l’adresse MAC qui sera utile lors de la détection de l’horloge sur
le logiciel Bodet Detect pour la renommer.
Reset
Sel.
100
143
45,5
50
Vis de verrouillage
antivol
Mise en place du support de table (option)
(Dans les 2 encoches du support mural).
C
∞
Reset
62
252
SELECT
Vis de verrouillage
antivol
Cristalys 7
Cristalys 14
7
c. Installation mécanique.
■ Fixer le support mural à l’aide des chevilles et des vis fournies.
■ Clipser l’horloge en place sur le support et la bloquer avec la vis de blocage antivol fournie.
■ Ôter la feuille de protection de la façade, et nettoyer l’horloge à l’aide du chion antistatique.
Installation sur potence :
■ Les horloges Cristalys peuvent être installées sur diérent types de potence. Référez vous à la
notice fournie avec cette potence.
Cristalys Date & Ellipse
8
3.2 Connexion d’une horloge Double Face (DF)
Dans le cas d’une horloge double face, les produits sont xés dos-à-dos à l’aide d’une potence.
a. Pour chaque horloge, desserrer la vis de verrouillage antivol.
Pousser en face des 2 èches le support mural pour le déclipser.
Retourner les horloges sur une table.
b. Accrochage sur potence : le support s’adapte à la potence simple face et aux potences double
face. Utiliser les vis à tôle fournies avec le support. Les points de xations sont identiques à
l’accrochage murale (simple face).
c. Raccordement du réseau Ethernet :
Un seul câble réseau (RJ45) doit être câblé pour deux horloges en double face.
Important : il est impossible de connecter deux Opalys 14 en double face (la
consommation dépasse la puissance max du PoE).
■Horloge «maître» :
Voir chapître 3.1 Installation et connexion d’une horloge Simple Face.
■Horloge «esclave» :
Raccorder le réseau Ethernet sur la prise RJ12.
Ne pas utiliser un câble téléphonique standard RJ11. Nous vous recommandons
l’utilisation d’un câble RJ12 Bodet, référence: 927224.
Ne pas raccorder un câble Ethernet PoE sur le connecteur RJ45 de l’horloge esclave.
Note : Dans le cas d’une horloge double face, le fonctionnement du logiciel «BODET Detect»
(voir notice 607548) ainsi que l’utilisation du serveur web restent inchangés. La prise en main
s’eectue sur une seule horloge («maître»). Cette dernière transmet les informations à l’horloge
«esclave» via le câble Ethernet RJ12. La mise à jour du Firmware est eective sur les deux
horloges. Si les deux versions de Firmware entre l’horloge «maître» et l’horloge «esclave» sont
diérentes, cette information doit être retournée à l’utilisateur par achage partiel de chaque
version de Firmware dans la colonne Firmware du logiciel «BODET Detect».
RJ 12
RJ 45
9
IV - Mise à l’heure
A la mise sous tension, l’horloge recherche une synchronisation (*) et ache 2 points xes « : »
avec le pictogramme horloge clignotant à la seconde. Dès que la synchronisation est terminée,
l’heure s’ache, le pictogramme horloge disparaît et les 2 points clignotent à la seconde.
Si il y a une absence de message NTP pendant plus de 48h :
■ En mode « continue to display » sur OFF, l’horloge passe au noir avec les deux points
xes.
■ En mode « continue to display » sur ON , l’horloge continue de fonctionner sur son quartz
interne mais avec les 2 points xes et avec le picto horloge qui ashe toutes les 5s.
(*) l’adresse du serveur NTP est xée dans les page du serveur web de l’horloge.
V - Configuration réseau (sortie usine)
Par défaut la conguration est la suivante :
■ Conguration IP par DHCP.
■ Time zone : EUR.
■ Synchronisation : Multicast.
■ Adresse de synchronisation : 239.192.54.1
Un rappel de cette conguration est fournie au dos du produit.

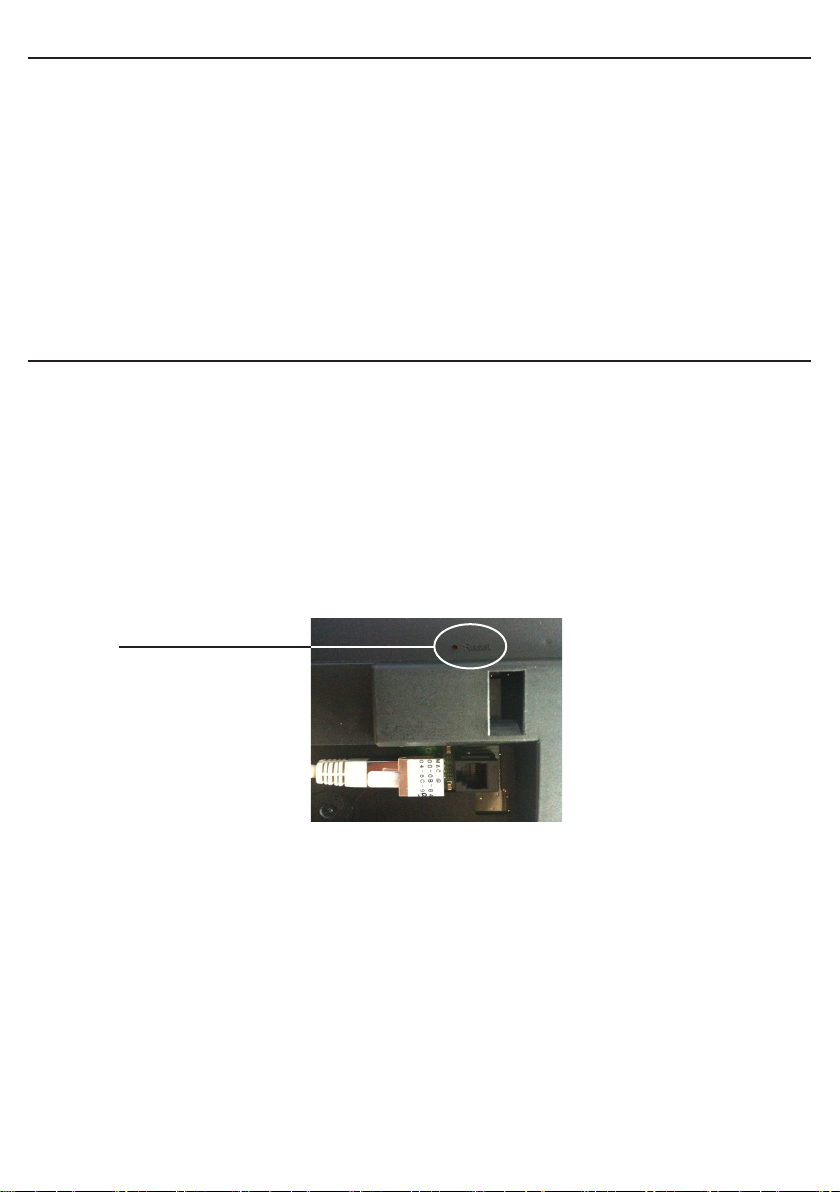

■ Le retour de la conguration usine s’eectue en appuyant sur le bouton Reset (à l’aide
d’une aiguille par exemple) pendant 5 secondes minimum. Ce bouton est situé dans un
trou inaccessible à main nue, voir photo ci-dessous :
La conguration usine complète est la suivante :
■ Nom de l’horloge : «BODET-@MAC».
■ Conguration IP par DHCP.
■ Time zone : EUR.
■ Synchronisation : Multicast.
■ Adresse de synchronisation : 239.192.54.1
■ Période de pool pour synchronisation unicast : 15 minutes.
■ SNMP désactivé.
■ Type de trap : V2C.
■ Seuil pour alarme température : -5°C à +55°C.
■ Période d’émission du trap status : 24H.
■ Pas de mot de passe.
Bouton «Reset»
10
VI - Menu conguration CRISTALYS 7 & 14 NTP SUPERVISEES
Ce menu permet le choix des diérents modes : 12/24H, Eco, Type d’achage, zone horaire
été-hiver et décalage horaire.
Achage standard de votre horloge.
Achage de l’heure en mode 12 H AM/PM.
Aller dans le menu de conguration, jusqu’au point “2” (page <?>).
Achage de la température Celsius ou Fahrenheit.
Aller dans le menu de conguration, jusqu’au point “4”
(page 9).
Achage :
standard
Heure et minute
Heure et minute
en mode 12 H
Date
jour - mois
Date
mois - jour
n° semaine
Année
Menu conguration :
1. Pour passer en mode Conguration, appuyer sur le bouton [Sel] puis en le maintenant
enfoncé, presser [+] pendant plus de 3 secondes.
2. Le menu 12/24 est aché. Presser sur [+] pour choisir entre le mode “12h”
(achage anglo-saxon des heures AM/PM de 1 h à 12 h.) ou le mode
“24 h” (achage de 0 h à 23 h).
Appuyer sur [Sel] pour valider.
3. Le menu Economie est aché”Eco” ou“nor”. Presser
sur [+] pour choisir le mode normal “nor” ou le mode
économique “Eco”. Ce dernier mode limite l’achage de
l’horloge entre 23 h et 6 h (durée non paramétrable) au
clignotement des 2 points, et avec le rétro éclairage éteint sur Opalys.
Appuyer sur [Sel] pour valider.
Ce manuel convient aux modèles suivants
3
Table des matières
Langues :
Autres manuels Bodet Horloge
Bodet
Bodet Profil 930 L Manuel utilisateur
Bodet
Bodet Profil 960 Manuel utilisateur
Bodet
Bodet Profil 930 Manuel utilisateur
Bodet
Bodet Profil 960 Manuel utilisateur
Bodet
Bodet Style 7 Date Manuel utilisateur
Bodet
Bodet Profil 730 Manuel utilisateur
Bodet
Bodet Profil 750 Manuel utilisateur
Bodet
Bodet Style 12 Manuel utilisateur
Bodet
Bodet Style 5 Seconde Manuel utilisateur
Bodet
Bodet Profil 930 Manuel utilisateur
Bodet
Bodet NTP 947 17x W6 Manuel utilisateur
Bodet
Bodet Style 5S Hospital Manuel utilisateur
Bodet
Bodet Style 5 Seconde Manuel utilisateur
Bodet
Bodet Profil 960 Manuel utilisateur
Bodet
Bodet Profil 930 Manuel utilisateur
Bodet
Bodet Cristalys 14 Manuel utilisateur
Bodet
Bodet Profil 750 Manuel utilisateur
Bodet
Bodet Profil 930 L Manuel utilisateur
Bodet
Bodet 5 Seconde Manuel utilisateur
Bodet
Bodet 5 Seconde Manuel utilisateur
Manuels Horloge populaires d'autres marques
Silicon Laboratories
Silicon Laboratories SI5324 Manuel utilisateur
Heathkit
Heathkit GC-1005 Manuel utilisateur
Oregon Scientific
Oregon Scientific PRYSMA RMR221P Manuel utilisateur
Andrew O'Malley
Andrew O'Malley DOTKLOK Manuel utilisateur
ALGE-Timing
ALGE-Timing ASC3 Manuel utilisateur
Nixie Clock
Nixie Clock Divergence Meter Manuel utilisateur
