Bluesound PULSE SUB Manuel utilisateur
Two Rubber Feet
Wall Mount Bracket
Cloth GrillTwo Shorting Plugs
Wireless Powered Subwoofer
The PULSE SUB is designed to be used with an
existing Bluesound system. You can wirelessly
connect directly to a PULSE SOUNDBAR, or
to other Bluesound products using a wireless
adaptor (sold separately).
BEFORE YOU BEGIN, YOU SHOULD:
- Ensure that the Player you want to pair with
your PULSE SUB is set up, and updated with
the latest software.
- Download the latest version of the BluOS
Controller App.
All BluOS Controller Apps for Apple iOS
devices (iPhone, iPad, iPod), Android devices,
Kindle Fire, and Windows or Mac desktops are
available for download at
www.bluesound.com/downloads
CHOOSE PLACEMENT
1
A ON THE FLOOR
Place the PULSE SUB standing upright, on its
back, behind or underneath your furniture or
couch – really anywhere you want in the room.
If you are placing the PULSE SUB upright, be
sure to attach the rubber feet included in the box
for added stability.
B ON THE WALL
i. Locate your desired PULSE SUB wall placement
noting the required clearances.
ii. Mount the bracket to the wall. Hardware is not
included, but using at least six flathead screws is
recommended. Please note the hole size on the
wall bracket when choosing hardware.
iii. Refer to step 2 ‘CONNECT TO POWER’ and
step 3 ‘CONNECT TO PLAYER’ to connect the
PULSE SUB before placing it on the wall.
iv. Attach the PULSE SUB to the bracket. Angle the
grooves on the back of the PULSE SUB onto the
curved edge of the bracket.
v. Carefully load test the mounted PULSE SUB to
ensure that it is safely and securely installed.
Note: The installer is responsible for a safe and
secure installation.
6_

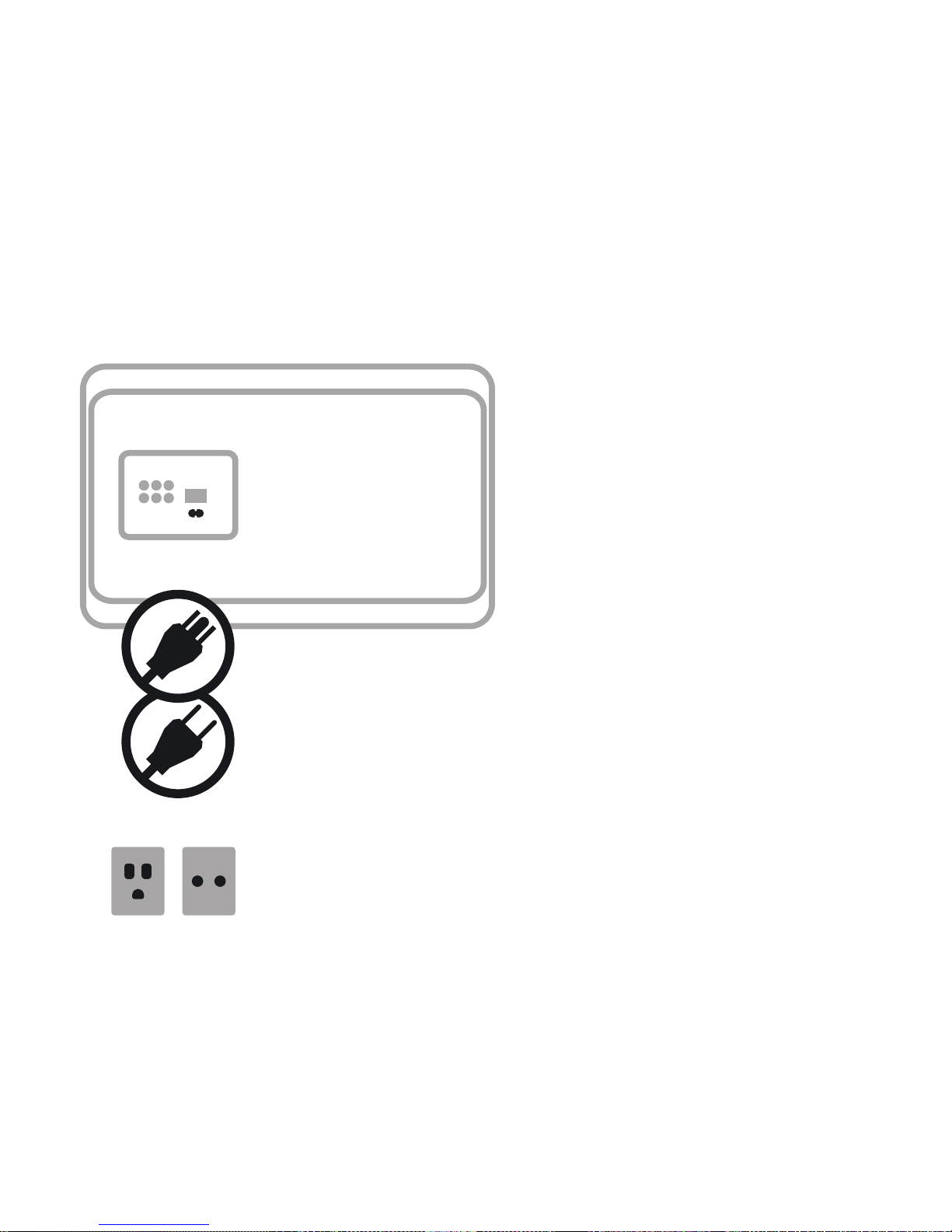

CONNECT TO POWER
2
A Ensure the power switch on the back of the PULSE
SUB is in the ‘ON’ position.
B Select the AC Power Cord appropriate for your region
and plug it into the PULSE SUB, and then into your
wall outlet.
C After 5-10 seconds, the LED on the front of the
PULSE SUB will turn Solid Blue, indicating the
subwoofer is receiving power. The LED will turn off
again after approximately 10 more seconds.
Never force a power cord into a wall outlet. An
adaptor may be necessary in certain regions.
_7
CONNECT TO PLAYER
3
Visit www.bluesound.com/setup for helpful tips and tricks
A. In the BluOS App, go to the ‘Add A Player’ menu
and select PULSE SUB.
B. Follow the on-screen prompts to finish setting up
your subwoofer. You will be prompted to begin
the pairing process by pressing the ‘Pairing’
button on the PULSE SUB. It is located on the
subwoofer’s back in/out panel.
Optional
Using a subwoofer cable (not supplied) plug
one end into either of the Low Level Inputs
of the PULSE SUB. Plug the other end of the
subwoofer cable into the subwoofer output of the
PULSE SOUNDBAR.
Le PULSE SUB est conçu pour être utilisé avec un système Bluesound
existant. Vous pouvez établir une connexion sans fil directement à une barre
de son PULSE SOUNDBAR ou à d’autres produits Bluesound à l’aide d’un
adaptateur sans fil (vendu séparément).
AVANT DE COMMENCER :
- Assurez-vous que le lecteur que vous voulez jumeler au PULSE SUB est
configuré et mis à jour avec la plus récente version du logiciel.
- Téléchargez la plus récente version de l’appli BluOS Controller.
Toutes les applis BluOS Controller pour les appareils Apple iOS (iPhone, iPad,
iPod), Android, Kindle Fire et Windows ou Mac peuvent être téléchargées de
www.bluesound.com/downloads
1 SÉLECTION DE L’EMPLACEMENT
A SUR LE PLANCHER
Placez le PULSE SUB debout, sur le dos, derrière ou en dessous d’un
meuble ou d’un divan – pratiquement n’importe où dans la pièce. Si
vous placez le PULSE SUB debout, veillez à poser les coussinets en
caoutchouc inclus dans la boîte pour une stabilité accrue.
B AU MUR
i. Choisissez l’emplacement voulu du PULSE SUB sur le mur en
notant les dégagements requis.
ii. Montez le support au mur. La quincaillerie n’est pas comprise, mais
nous conseillons d’utiliser au moins six vis à tête plate. Veuillez
noter la taille des trous du support mural lors de la sélection de la
quincaillerie.
iii. Reportez-vous à l’étape 2 « BRANCHEMENT DE L’ALIMENTATION »
et à l’étape 3 « BRANCHEMENT DU LECTEUR » afin de brancher le
PULSE SUB avant de le poser au mur.
iv. Fixez le PULSE SUB sur le support. Inclinez les rainures au dos du
PULSE SUB sur le rebord courbé du support.
v. Faites soigneusement un essai de charge du PULSE SUB monté
afin de vous assurer qu’il est monté de manière sécuritaire.
Remarque : l’installateur est responsable de la sécurité et de la
solidité de l’installation.
2 BRANCHEMENT DE L’ALIMENTATION
A Assurez-vous que l’interrupteur au dos du PULSE SUB est à la position
ON.
B Sélectionnez le cordon d’alimentation CA correspondant à votre
région et branchez-le dans le PULSE SUB et ensuite dans la prise
murale.
C Après 5 à 10 secondes, la DEL à l’avant du PULSE SUB s’allume en bleu
indiquant que le haut-parleur de subsoniques est sous tension. La DEL
s’éteint à nouveau après 10 autres secondes environ.
Ne forcez jamais une fiche de cordon d’alimentation dans la prise de
courant. Un adaptateur peut être nécessaire dans certaines régions.
3 BRANCHEMENT DU LECTEUR
A Dans l’appli BluOS, allez au menu « Add A Player » (Ajouter un lecteur)
et sélectionnez PULSE SUB.
B Suivez les directives à l’écran pour terminer la configuration du haut-
parleur de subsoniques.
Vous serez invité à commencer le processus de jumelage en appuyant
sur le bouton « Pairing » (Jumelage) sur le PULSE SUB. Il se trouve sur
le panneau E/S au dos du haut-parleur de subsoniques.
Optionnel
Branchez une extrémité d’un câble pour caisson de graves (non fourni)
dans l’une ou l’autre des entrées de niveau bas du caisson de graves
PULSE SUB. Branchez l’autre extrémité du câble pour caisson de graves
dans la sortie de caisson de graves du PULSE SOUNDBAR.
Visitez www.bluesound.com/setup pour des conseils et des astuces utiles.
Français
El subwoofer PULSE SUB está diseñado para usarse con un sistema
Bluesound instalado. Usted puede conectarlo directamente sin cables a la
PULSE SOUNDBAR o a otros productos Bluesound usando un adaptador
inalámbrico (de venta por separado).
ANTES DE COMENZAR, USTED DEBE:
- Comprobar que el reproductor que desea emparejar con el PULSE SUB esté
configurado y actualizado con el software más reciente.
- Descargar la última versión de la aplicación BluOS Controller.
En www.bluesound.com/downloads, puede descargar todas las aplicaciones
BluOS Controller para dispositivos iOS de Apple (iPhone, iPad, iPod),
dispositivos Android, Kindle Fire y escritorios de Windows o Mac.
1 SELECCIÓN DE LA COLOCACIÓN
A. EN EL PISO
Coloque el PULSE SUB vertical, de pie sobre la parte posterior, detrás o
debajo de su mueble o sillón, o en cualquier lugar de la habitación que
desee. Si coloca el PULSE SUB vertical, recuerde instalar los soportes
de hule incluidos en la caja para darle más estabilidad.
B. EN LA PARED
i. Ubique el lugar donde desea instalar el PULSE SUB y señale los
espacios libres necesarios.
ii. Coloque el soporte en la pared. No se incluyen los accesorios, pero
se recomienda usar al menos seis tornillos de cabeza plana. Cuando
seleccione los accesorios, tome en cuenta el tamaño del soporte en
la pared.
iii. Antes de colocarlo en la pared, consulte el paso 2, ‘CONEXIÓN A
LA ALIMENTACIÓN’, y el paso 3, ‘CONEXIÓN AL REPRODUCTOR’,
para conectar el PULSE SUB.
iv. Conecte el PULSE SUB al soporte. Incline las ranuras de la parte
posterior del PULSE SUB sobre el extremo curvo del soporte.
v. Pruebe con cuidado la carga del PULSE SUB colocado para
cerciorarse de que esté instalado de manera firme y segura. Nota:
El instalador es responsable de lograr una instalación firme y
segura.
2 CONEXIÓN A LA FUENTE DE
ALIMENTACIÓN
A Compruebe que el interruptor de alimentación en la parte posterior del
PULSE SUB esté en la posición de encendido (ON).
B Seleccione el cable de alimentación de CA correspondiente a su región,
conéctelo al PULSE SUB y luego al tomacorriente de la pared.
C Después de 5 o 10 segundos, el diodo LED al frente del PULSE SUB se
encenderá de color azul continuo, lo que indica que el subwoofer está
recibiendo alimentación eléctrica. El diodo LED se apagará después de
unos 10 segundos más.
Nunca fuerce la entrada del cable de alimentación en el tomacorriente
de la pared. En ciertas regiones, puede ser necesario usar un
adaptador.
3 CONEXIÓN AL REPRODUCTOR
A En la aplicación BluOS, vaya al menú ‘Add A Player’ (Añadir un
reproductor) y seleccione PULSE SUB.
B. Siga las indicaciones de la pantalla para completar la configuración de
su subwoofer.
Se le pedirá que comience el proceso de emparejado presionando el
botón ‘Pairing’ (Emparejar) en el PULSE SUB que se encuentra en el
panel posterior de entrada y salida del subwoofer.
Opcional
Con un cable de subwoofer (no incluido), conecte un extremo a las
entradas de bajo nivel del PULSE SUB. Conecte el otro extremo
del cable del subwoofer a la salida del subwoofer del PULSE
SOUNDBAR.
En www.bluesound.com/setup, consulte otras sugerencias y
recomendaciones útiles.
Il PULSE SUB è progettato per essere utilizzato assieme a un sistema
Bluesound esistente. È possibile connetterlo senza direttamente a una
PULSE SOUNDBAR, oppure ad altri prodotti Bluesound utilizzando un
adattatore wireless (venduto separatamente).
PRIMA DI INIZIARE È NECESSARIO:
- Assicurarsi che il lettore che si desidera abbinare al PULSE SUB sia già
configurato ed aggiornato con l’ultima versione del software.
- Scaricare l’ultima versione dell’app BluOS Controller.
Tutte le app BluOS Controller per i dispositivi Apple iOS (iPhone, iPad, iPod),
i dispositivi Android, Kindle Fire, e Windows o Mac possono essere scaricate
da www.bluesound.com/downloads
1 SELEZIONARE LA POSIZIONE DI
MONTAGGIO
A SUL PAVIMENTO
Mettere il PULSE SUB in posizione verticale, oppure in orizzontale,
dietro o sotto mobili o divano: in qualsiasi punto della stanza si
voglia. Se si mette il PULSE SUB in posizione verticale, ricordarsi di
installare, per maggiore stabilità, i piedini di gomma compresi nella
confezione.
B SULLA PARETE
i. Trovate la posizione desiderata migliore sulla parete per il PULSE
SUB tenendo conto delle distanze necessarie.
ii. Montare la staffa sulla parete. Le viti non sono incluse, ma si
raccomanda di utilizzare almeno sei viti a testa piatta. Quando si
scelgono le viti da utilizzare, tener conto delle dimensioni dei fori
nella staffa a parete.
iii. Vedere le operazioni 2 “CONNETTERE ALL’ALIMENTAZIONE” e 3
“CONNETTERE AL LETTORE” per la connessione del PULSE SUB,
prima di posizionarlo sulla parete.
iv. Montare il PULSE SUB sulla staffa. Inclinare le scanalature sul retro
del PULSE SUB sul bordo ricurvo della staffa.
v. Agendo con cautela verificare che l’installazione sostenga appieno
il PULSE SUB in maniera salda e sicura. N.B.: L’installatore è
responsabile di un’installazione stabile e sicura.
2 CONNETTERE ALL’ALIMENTAZIONE
A Assicurarsi che l’interruttore dell’alimentazione sul retro del PULSE SUB
sia in posizione accesa (“ON”).
B Selezionare il cavo di alimentazione appropriato per il proprio paese e
collegarlo al PULSE SUB, e quindi a una presa a muro.
C Dopo 5-10 secondi, il LED sulla parte anteriore del PULSE SUB si
illumina di luce blu fissa, indicando così che il subwoofer è alimentato. Il
LED si spegne di nuovo dopo circa 10 secondi.
Non forzare mai la spina del cavo di alimentazione nella presa. In certe
zone, può essere necessario utilizzare un adattatore.
3 CONNETTERE AL LETTORE
A Nell’app BluOS, passare al menu “Add A Player” (Aggiungi un lettore) e
selezionare PULSE SUB.
B. Seguire le istruzioni a schermo per completare la configurazione del
subwoofer.
Si riceverà la richiesta di iniziare il processo di abbinamento premendo il
pulsante “Pairing” (Abbinamento) sul PULSE SUB. Si trova nel pannello
di ingresso/uscita sul retro del subwoofer.
Opzionale
Inserire un’estremità di un cavo per subwoofer (non in dotazione) in uno
degli ingressi Low Level (basso livello) del PULSE SUB. Inserire l’altra
estremità del cavo del subwoofer nell’uscita subwoofer del PULSE
SOUNDBAR.
Visitare la pagina www.bluesound.com/setup per utili consigli
Autres manuels pour PULSE SUB
2
Table des matières
Langues :
Autres manuels Bluesound Subwoofer
