Black Box DataBuffer Plus Manuel utilisateur

1000 Park Drive • Lawrence, PA 15055-1018 • 724-746-5500 • Fax 724-746-0746

CUSTOMER

SUPPORT

INFORMATION

Order toll-free in the U.S. 24 hours, 7 A.M. Monday to midnight Friday: 877-877-BBOX

FREE technical support, 24 hours a day, 7 days a week: Call 724-746-5500 or fax 724-746-0746

Mail order: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018

Web site: www.blackbox.com • E-mail: [email protected]

SEPTEMBER 1999

PI405A(E) PI415A(E) PI420A(E) PI425A(E)

PI406A(E) PI416A(E) PI421A(E) PI426A(E)

PI407A(E) PI417A(E) PI422A(E) PI427A(E)

PI408A(E) PI418A(E) PI423A(E) PI428A(E)

PI409A(E) PI419A(E) PI424A(E) PI429A(E)

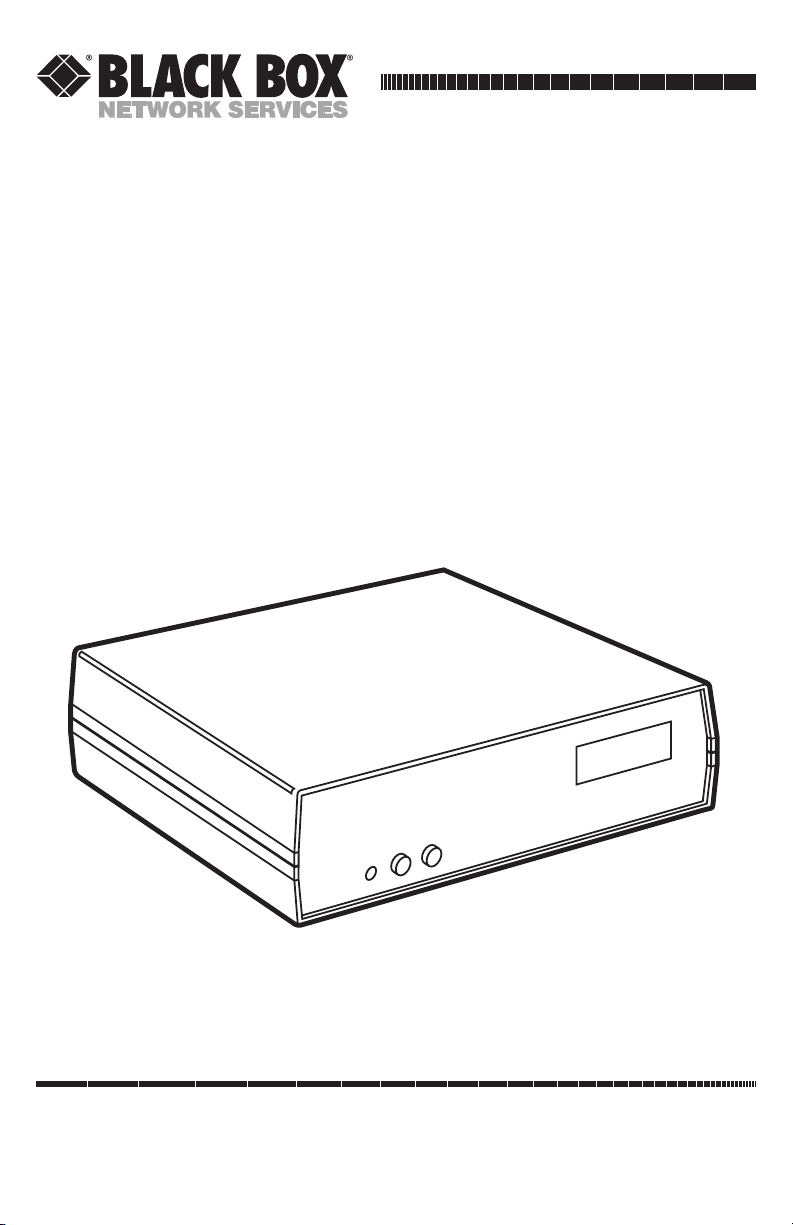

DataBuffer Plus

Copy/

Pause Reset STATUS

Data Buffer Plus

DATABUFFER PLUS

FEDERAL COMMUNICATIONS COMMISSION

AND

INDUSTRY CANADA

RADIO FREQUENCY INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio frequency energy and if not

installed and used properly, that is, in strict accordance with the manufacturer’s

instructions, may cause interference to radio communication. It has been tested

and found to comply with the limits for a Class A computing device in accordance

with the specifications in Subpart J of Part 15 of FCC rules, which are designed to

provide reasonable protection against such interference when the equipment is

operated in a commercial environment. Operation of this equipment in a

residential area is likely to cause interference, in which case the user at his own

expense will be required to take whatever measures may be necessary to correct

the interference.

Changes or modifications not expressly approved by the party responsible

for compliance could void the user’s authority to operate the equipment.

This digital apparatus does not exceed the Class A limits for radio noise emission from

digital apparatus set out in the Radio Interference Regulation of Industry Canada.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites

applicables aux appareils numériques de la classe A prescrites dans le Règlement sur le

brouillage radioélectrique publié par Industrie Canada.

DATABUFFER PLUS

NORMAS OFICIALES MEXICANAS (NOM)

ELECTRICAL SAFETY STATEMENT

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes

de que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas para

referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de

operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo, cerca

de la tina de baño, lavabo, sótano mojado o cerca de una alberca, etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales que

sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea

recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más allá

a lo descrito en las instrucciones de operación. Todo otro servicio deberá ser

referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no

interfiera su uso. La colocación del aparato eléctrico sobre una cama, sofá,

alfombra o superficie similar puede bloquea la ventilación, no se debe colocar

en libreros o gabinetes que impidan el flujo de aire por los orificios de

ventilación.

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor

como radiadores, registros de calor, estufas u otros aparatos (incluyendo

amplificadores) que producen calor.

DATABUFFER PLUS

11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo del

tipo descrito en el instructivo de operación, o como se indique en el aparato.

12. Precaución debe ser tomada de tal manera que la tierra fisica y la polarización

del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que no

sean pisados ni pellizcados por objetos colocados sobre o contra ellos,

poniendo particular atención a los contactos y receptáculos donde salen

del aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las

recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos de las lineas

de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo

no sea usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean

derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra

un cambio en su desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

DATABUFFER PLUS

TRADEMARKS

The trademarks mentioned in this manual are the sole property of their owners.

DATABUFFER PLUS

CONTENTS

1. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2. Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3. Installation and Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3.1 Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

3.2 Self Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4. Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4.1 Switches and Pushbuttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4.1.1 Reset Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4.1.2 LEDs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.1.3 Copy/Pause Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.2 Handshaking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.2.1 Hardware Handshaking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.2.2 X-ON/X-OFF Handshaking . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.3 DataBuffer Plus Input and Output Port Pinouts . . . . . . . . . . . . . . 14

5. Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

DATABUFFER PLUS

1. Specifications

Speed — 300 to 115,200 bps

Memory — PI405, PI415, PI420, PI425 models: 128 KB; PI406, PI416, PI421,

PI426 models: 256 KB; PI407, PI417, PI422, PI427 models: 512 KB; PI408,

PI418, PI423, PI428 models: 1 MB; PI409, PI419, PI424, PI429 models: 2 MB

Flow Control — Serial: X-ON/X-OFF or hardware; Parallel: Hardware, Busy,

ACK

Data Format — 7 or 8 data bits, Parity even or odd

Interface — RS-232 async ASCII (input port is DTE, output port is DCE)

Connectors — (1) DB25 female input; (1) DB25 female output

Display — Four-digit LED display

Power — 115/230 VAC, 50/60 Hz, 20 watts, 5 VDC, 1 amp

Size — 2.4"H x 8.1"W x 6.3"D (6.1 x 20.6 x 16 cm)

Weight — 2.5 lb. (1.1 kg)

DATABUFFER PLUS

2. Introduction

The DataBuffer Plus is a versatile buffering device that accepts data rapidly from

your computer and sends it to a printer or plotter. The DataBuffer Plus also takes

data from or sends data to other devices such as scanners and modems. The

DataBuffer Plus comes in the following models:

• DataBuffer Plus-128K-S/S (PI405A(E))— serial-to-serial version with 128 KB

of memory.

• DataBuffer Plus-128K-S/P (PI415A(E))— serial-to-parallel version with 128 KB

of memory.

• DataBuffer Plus-128K-P/P (PI420A(E))— parallel-to-parallel version with

128 KB of memory.

• DataBuffer Plus-128K-P/S (PI425A(E))— parallel-to-serial version with 128 KB

of memory.

• DataBuffer Plus-256K-S/S (PI406A(E))— serial-to-serial version with 256 KB

of memory.

• DataBuffer Plus-256K-S/P (PI416A(E))— serial-to-parallel version with 256 KB

of memory.

• DataBuffer Plus-256K-P/P (PI421A(E))— parallel-to-parallel version with

256 KB of memory.

• DataBuffer Plus-256K-P/S (PI426A(E))— parallel-to-serial version with 256 KB

of memory.

• DataBuffer Plus-512K-S/S (PI407A(E))— serial-to-serial version with 512 KB

of memory.

• DataBuffer Plus-512K-S/P (PI417A(E))— serial-to-parallel version with 512 KB

of memory.

• DataBuffer Plus-512K-P/P (PI423A(E))— parallel-to-parallel version with

512 KB of memory.

• DataBuffer Plus-512K-P/S (PI427A(E))— parallel-to-serial version with 512 KB

of memory.

• DataBuffer Plus-1M-S/S (PI408A(E))— serial-to-serial version with 1MB

of memory.
