Bimar KPT-2000B Manuel utilisateur

LIBRETTO ISTRUZIONI

INSTRUCTION BOOKLET

BEDIENUNGSANLEITUNG

NOTICE D'INSTRUCTIONS

FOLLETO DE INSTRUCCIONES

Termoventilatore Murale PTC

Wall PTC fan heater

Wandheizlüfter

Thermoventilateur mural PTC

PTC Wandheizlüfter

type HP116 (mod. KPT-2000B 5208LE)

Il presente prodotto è adatto solo a ambienti correttamente isolati o ad un uso

occasionale.

This product is only suitable for well insulated spaces or occasional use.

Dieses Produkt ist für gut isolierte Räume oder gelegentlichen Gebrauch

geeignet.

Ce produit convient uniquement à des espaces bien isolés ou occasionnels.

Este producto está indicado únicamente en lugares abrigados o para una

utilización puntual.

L’apparecchio da lei acquistato è un termoventilatore a parete per

il riscaldamento d'ambiente locale.

AVVERTENZE

•Questo apparecchio è destinato solo al riscaldamento di

ambienti interni domestici e similari, va installato unicamente a

parete, e utilizzato secondo le modalità indicate in queste

istruzioni; è da considerarsi inoltre apparecchio supplementare

di riscaldamento, e non come impianto di riscaldamento

centrale.

Esempi di apparecchi per ambiente domestico sono

apparecchi per tipiche funzioni domestiche, usati in ambito

Questo simbolo vi invita a leggere attentamente queste istruzioni

prima dell’uso dell’apparecchio, ed eventualmente informare terzi, se

necessario. Conservare il libretto per ulteriori consultazioni e per

l’intera durata di vita dell’apparecchio. Se nella lettura di queste

istruzioni d’uso alcune parti risultassero difficili nella comprensione o

se sorgessero dubbi, prima di utilizzare il prodotto contattare l’azienda

all’indirizzo scritto in ultima pagina.

Questi simboli significa:

ATTENZIONE! e invita alla lettura delle istruzioni di modalità per

l’utilizzo sicuro.

Questo simbolo significa:

PERICOLO! e invita alla lettura delle avvertenze di installazione e le

condizioni di impiego sicuro.

IPX2

Questo simbolo indica che la classe di isolamento IPX2: l’apparecchio

è protetto contro la caduta delle gocce d’acqua con inclinazione max

di 15°.

Questo simbolo indica:

Attenzione l’apparecchio è di classe II.

Questo simbolo indica:

ATTENZIONE

: per evitare il surriscaldamento non

coprire l’apparecchio.

domestico, che possono essere utilizzati anche da persone non

esperte:

-in negozi, uffici e altri luoghi di lavoro similari;

-in aziende agricole o similari;

-da clienti di alberghi, motel e altri ambienti di tipo

residenziale;

-in ambienti del tipo bed and breakfast.

•L’apparecchio deve essere installato come indicato al

paragrafo “Installazione”, non deve essere utilizzato in ambienti

polverosi o con materiali estremamente volatili (potrebbero

ostruire griglie), o in ambienti con elevata umidità, o con

prodotti infiammabili. Ogni altro uso è da considerarsi

improprio e pericoloso.

Attenzione:

•L'uso di qualsiasi apparecchio elettrico comporta sempre il

rispetto di precauzioni elementari di sicurezza per evitare rischi

di scosse elettriche, di lesioni fisiche, di incendio, e fra queste

segnaliamo:

a) non toccare l’apparecchio con mani bagnate o umide

b) non toccare l’apparecchio a piedi nudi

c) non lasciare l’apparecchio senza sorveglianza quando è in

funzione, specialmente laddove sono presenti bambini e

persone vulnerabili.

•Alcune parti del presente prodotto possono diventare molto

calde e provocare ustioni. Bisogna prestare particolare

attenzione laddove sono presenti bambini e persone

vulnerabili.

•L’apparecchio può essere utilizzato da bambini di età non

inferiore a 8 anni e da persone con ridotte capacità fisiche,

sensoriali o mentali, o prive di esperienza o della necessaria

conoscenza, purché sotto sorveglianza oppure dopo che le

stesse abbiano ricevuto istruzioni relative all’uso sicuro

dell’apparecchio e alla comprensione dei pericoli ad esso

inerenti. I bambini non devono giocare con l’apparecchio. La

pulizia e la manutenzione destinata ad essere effettuata

dall’utilizzatore non deve essere effettuata da bambini senza

sorveglianza.

•I bambini di età inferiore ai 3 anni dovrebbero essere tenuti a

distanza se non continuamente sorvegliati. I bambini di età

compresa tra i 3 e gli 8 anni devono solamente

accendere/spegnere l’apparecchio purché sia stato posto o

installato nella sua normale posizione di funzionamento e che

essi ricevano sorveglianza o istruzioni riguardanti l’utilizzo

dell’apparecchio in sicurezza e ne capiscano i pericoli. I

bambini di età compresa tra i 3 e gli 8 anni non devono inserire

la spina, regolare o pulire l’apparecchio né eseguire la

manutenzione a cura dell’utilizzatore.

Pericolo:

-Scollegare sempre l’apparecchio dalla presa di corrente:

a. prima dell’installazione

b. quando si rileva un’anomalia di funzionamento

c. se si decide di non utilizzare per brevi o lunghi periodi

l’apparecchio

d. prima di pulire l’apparecchio

-L’apparecchio non deve essere posizionato immediatamente

al di sotto di una presa di corrente fissa.

•La presa di corrente deve essere facilmente accessibile in

modo da poter disinserire con facilità la spina in caso di

emergenza.

•Non utilizzare l’apparecchio nelle immediate vicinanze di una

vasca da bagno, di una doccia o di una piscina, lavandini, ecc.

•Se il cavo di alimentazione è danneggiato, esso deve essere

sostituito dal costruttore o dal suo servizio assistenza tecnica

o comunque da una persona con qualifica similare, in modo

da prevenire ogni rischio.

•Non tirare il cavo di alimentazione per disinserire la spina dalla

presa di corrente.

•Non utilizzare questo apparecchio di riscaldamento con

programmatori, temporizzatori o con qualsiasi altro

dispositivo che accenda automaticamente l’apparecchio, in

quanto esiste il rischio di incendio nel caso in cui

l’apparecchio sia coperto o posizionato in modo non corretto.

•Verificare periodicamente l'integrità dell'apparecchio. In caso

d'imperfezioni o nel dubbio rivolgersi a personale

professionalmente qualificato.

•La griglia di protezione non fornisce completa protezione a

bambini o a persone con ridotte capacità fisiche, sensoriali o

mentali.

INSTALLAZIONE

•Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio; in caso di

dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli

elementi di imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non

devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di

pericolo.

•Prima di installare l’apparecchio accertarsi che:

-l'impianto elettrico a cui l'apparecchio verrà collegato sia conforme alle norme vigenti

e abbia cavi la cui sezione sia idonea alla potenza assorbita

-i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica.

Verificare che sulla linea elettrica non siano collegati altri apparecchi ad elevato

assorbimento, per evitare sovraccarichi e rischi di incendio. In caso di incompatibilità

tra la presa e la spina dell’apparecchio, far sostituire la presa con altra di tipo adatto da

personale professionalmente qualificato, il quale accerti che la sezione dei cavi della

presa sia idonea alla potenza assorbita dall’apparecchio. In generale è sconsigliato l’uso

di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere

conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve

essere inferiore a quella massima dell’apparecchio.

- all’interno della parete non vi siano tubazioni di acqua, gas o cavi elettrici incorporati

nella parete.

- la parete a cui fissare l’apparecchio sia in muratura e/o in materiale termoresistente

ignifugo (non in legno o materiale sintetico) e solido, che sia piana e priva di asperità;

anche il soffitto deve essere in materiale ignifugo e resistente al calore.

- l’apparecchio possa essere installato ad almeno 2,0m dal suolo (quota riferita al lembo

inferiore dell’apparecchio), risulti posizionato in modo che non possa subire urti e che

la griglia di uscita dell’aria abbia uno spazio libero di almeno 100cm, mentre ai lati di

almeno 40cm.Se va installato in una stanza da bagno, oltre all’altezza dal suolo tenere

ben conto che gli interruttori e i dispositivi di comando non possano essere toccati e/o

raggiungibili da una persona che si trovi nella vasca da bagno o nella doccia.

- l’apparecchio sia lontano da altre fonti di calore, da materiali infiammabili (tende,

tappezzerie, ecc.), da gas infiammabili o materiale esplosivo (bombolette spray) e da

materiali che possono deformarsi con il calore.

•Questo apparecchio non deve essere usato in alcun tipo di veicolo o in spazi ristretti

(ascensori, camper, automobili, cabine ecc.).

•Per il montaggio dell’apparecchio, procedere nel modo seguente e prendere come

riferimento le figure:

- l’apparecchio deve essere fissato in modo che sia orizzontale e che la grilglia di uscita

dell’aria risulti sul lato inferiore.

- per il fissaggio è previsto tramite 2 viti che si impegnano nelle 2 asole a “foro di

serratura” ricavate sul pannello posteriore.

Eseguire 2 fori

perfettamente orizzontali,

con interasse 39,5cm e

distanti dal pavimento

almeno 215cm ( per tracciare

i fori utilizzare la dima

ricavata nella patella

inferiore dell’imballo).

Inserire

il tassello ad

espansione e avvitare viti con

testa diam. 8mm, idonea cioè

ad alloggiarsi n

elle asole

(vedi figura a lato,

•Assicurarsi che il cavo sia posizionato correttamente e che non sia a contatto con parti

calde o spigoli taglienti, né avvolto intorno all’apparecchio o attorcigliato su se stesso.

•In caso di guasto o cattivo funzionamento spegnere l’apparecchio e farlo controllare

da personale professionalmente qualificato.

USO

Le funzioni dell’apparecchio si azionano con la tastiera del pannello comandi e alcune

solo con il telecomando che deve essere puntato frontalmente (distanza max di circa

4m) in direzione del display; al primo utilizzo bisogna sfilare la linguetta di plastica

trasparente dalla sede della batteria (n.1 batteria tipo CR2025).

Per sostituire la batteria “CR2025” del telecomando,

spostare la linguetta verso il centro (utilizzare un

piccolo cacciavite) e contemporaneamente sfilare il

porta-batteria,

sostituire la batteria (rispettando la polarità) e richiudere il porta-batteria. Per

lunghi periodi di inattività del telecomando togliere la batteria.

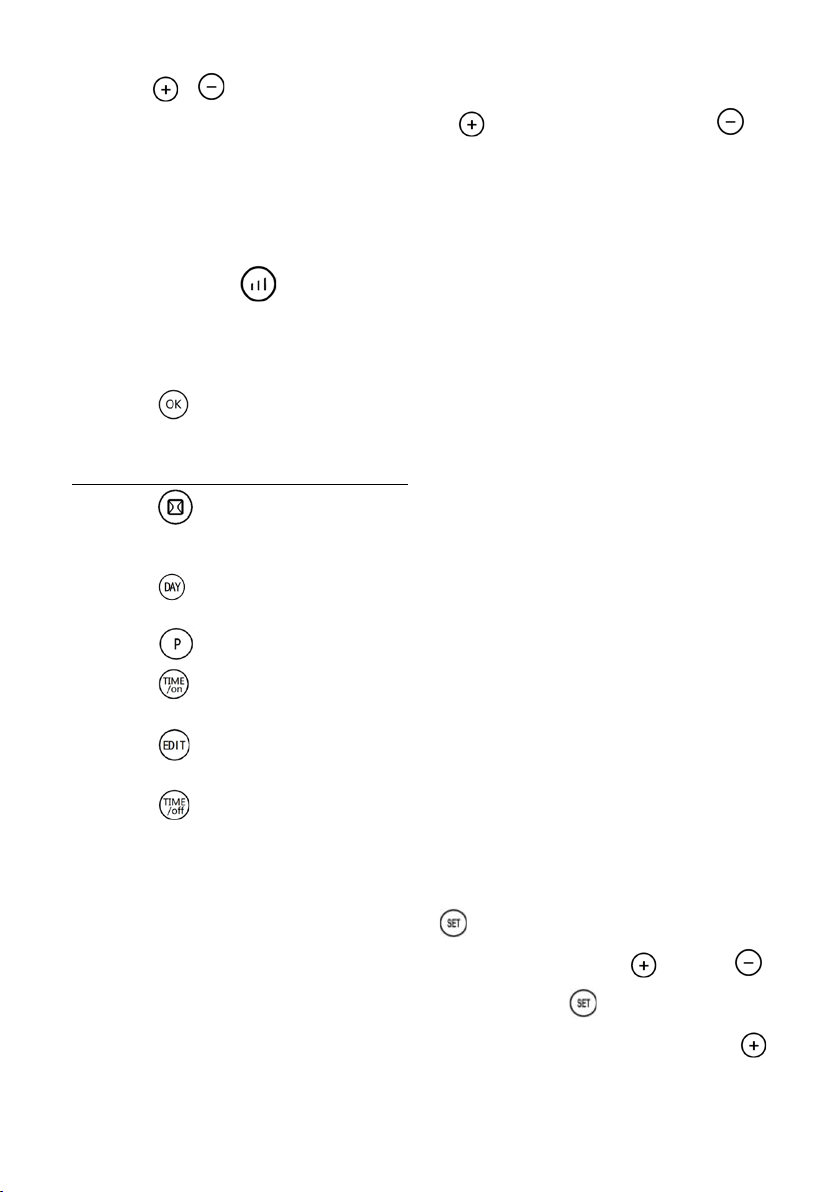

Il telecomando è suddiviso in 3 settori:

Settore i cui tasti attivano il funzionamento in

modalità normale

Settore i cui tasti regolano e confermano le

funzioni selezionate

Settore i cui tasti attivano la programmazione

settimanale

Per azionare l’apparecchio, inserire la spina nella presa di corrente: premere

l’interruttore laterale in pos.I, si illumina la scritta sul display (indica lo stato di

stand-by); per attivare l’apparecchio premere il tasto” ” e selezionare le funzioni

desiderate.

L’apparecchio può essere utilizzato in due modalità:

-Normale: le varie funzioni (potenza, temp.ambiente, tempo funzionamento,

oscillazione deflettore) si attivano si regolano e si interrompono agendo sul pannello

di controllo o col telecomando.

-Con programma settimanale: le varie funzioni (potenza, temp.ambiente, tempi

funzionamento e interruzione) si regolano e si programmano per i 7 giorni della

settimana, e si attivano tramite il telecomando.

Se il programma settimanale e la selezione della temperatura non vengono impostati,

l’apparecchio funziona ininterrottamente per 12 ore dopodiché l’apparecchio andrà in

modalità stand-by.

Utilizzo normale

L’apparecchio ha i seguenti elementi di regolazione e comando:

•Interruttore principale (I/0), posto lateralmente: in pos.”I” l’apparecchio rimane in

stand-by, in pos. “0” l’apparecchio è spento.

•Tasto “ ” della tastiera e del telecomando: avvia la ventilazione e attiva le altre

funzioni, e mette in stand-by l’apparecchio. Sul display appare il simbolo “- -“.

•Oscillazione dirige l’aria alternativamente “fronte-basso”: si seleziona tramite il

pulsante “ ” del telecomando. Per escludere la funzione premere

nuovamente il tasto dal telecomando.

•Tasto della tastiera “” e del telecomando “ ”: seleziona le potenze della

resistenza e la sola ventilazione:

-“I” (1000W): aria calda

-“I I” (2000W): aria molto calda

-“- -“ sola ventilazione

Sul display appare il simbolo corrispondente a ciascuna funzione.

•Tasto “ ” della tastiera e del telecomando;

Funge da timer quando l’apparecchio è attivo: ad

ogni pressione incrementa di 1 ora il

funzionamento (max 12h), e allo scadere

l’apparecchio si spegne. Sul display il tempo

appare il tempo selezionato (lampeggerà qualche

istante), appare e il led a lato del simbolo ,

oltre al simbolo delle funzione attive. Per

disattivare il timer premere il tasto ripetutamente

sino a che appare “ 00 “ L’immagine a lato mostra

il tempo di funzionamento per 8h.

Funge da programmatore di accensione quando

l’apparecchio è in stand by: ad ogni pressione

incrementa 1 ora il tempo (max 12h) al cui

termine l’apparecchio si accenderà. Sul display

appare il tempo selezionato (lampeggerà qualche

istante) che si riduce di ora in ora sino all’avvio, e

si accende il led a lato del simbolo .

•Tasti e del telecomando: regolano la temperatura ambiente (10-49°C); la

temp. predefinita è 23°C premendo il tasto aumenta, premendo il tasto

diminuisce. In base allo scostamento fra la temp. selezionata e quella ambiente, il

programma attiva la potenza 1000W o 2000W o la sola ventilazione: raggiunta la

temp. impostata, l’apparecchio si spegne. Con l’apparecchio in stand-by, se la

temperatura ambiente scende oltre 2°C rispetto a quella impostata, il programma

riattiva il riscaldamento Se la temp. impostata è inferiore a quella ambiente

l’apparecchio non no si attiva. Per escludere la temp. ambiente impostata,

premere il tasto e selezionare la potenza I o II: l’apparecchio riscalda così

privo di limitazione di temperatura, e sul display il simbolo °C non viene più

visualizzato e appare il simbolo “- -“. L’apparecchio funzionerà per 12 ore alla

potenza impostata, poi per 30 secondi funziona la sola ventilazione e poi messo

in stand-by.

•Tasto del telecomando: conferma il valore di temperatura selezioanto, e nella

programmazione settimanale i le regolazioni del tempo (orologio/giorno).

Utilizzo con programmazione settimanale

(si attiva solo tramite il telecomado)

•Tasto del telecomando: indica il “sensore finestra” che, qualora la

temperatura ambiente scenda di 5-10°C entro 10 minuti, il sensore interrompe il

funzionamento per 30 minuti e poi mette in stand-by l’apparecchio.

•Tasto del telecomando: seleziona ciascuno dei 7 giorni della settimana (d1-

d7).

•Tasto del telecomando: attiva la programmazione settimanale.

•Tasto del telecomando: seleziona l’ora di accensione per ciascuno dei

programmi giornalieri.

•Tasto del telecomando: attiva la programmazione giornaliera, per un

massimo di 6 periodi (P1-P6) .

•Tasto del telecomando: seleziona l’ora di arresto per ciascuno dei programmi

giornalieri.

Attivare le seguenti regolazioni e funzioni tramite il telecomando:

•

Impostazione ORA/MINUTI/GIORNO correnti

(l’apparecchio deve essere o in

stand by/ o in funzione). Premere il tasto , sul display si illumina il numero “12”

(numero predefinito), impostare l’ora corrente premendo il tasto o il tasto

per aumentare o diminuire. Premere nuovamente il tasto , sul display si

illumina“30” (minuti predefiniti), impostare i minuti correnti premendo i tasti

o per aumentare o diminuire. Premere nuovamente il tasto , sul display si

illumina “ ” (giorno predefinito), premere i tasti o per impostare il

giorno corrente (d1=Lunedì; d2=Martedì; d3=Mercoledì; d4=Giovedì;

d5=Venerdì; d6=Sabato; d7=Domenica). Premere il tasto per confermare le

funzioni selezionate, e sul display appare tempo e giorno impostati (

ore/minuti/giorno progressivo) e temperatura ambiente.

Di seguito un esempio: 09.30 a.m., 3° giorno (mercoledì), 25°C, II livello potenza.

Nota: se l’apparecchio viene spento (interruttore laterale in pos.0), o se viene tolta la

spina dalla presa di corrente, le impostazioni vengono azzerate, ed è necessario

reimpostarle al successivo riavvio (ora/minuti/giorno).

•

Regolazione della TEMPERATURA AMBIENTE.

Con l‘apparecchio in funzione,

premere il tasto o : il display visualizza “23” la temp. predefinita (23°C).

Premere il tasto o per impostare ì °C desiderati (fra 10°C e 49°C):

confermare la selezione premendo il tasto .

Esempio:

con temperatura ambiente di 15°C e temperatura

impostata a 25°C, il display appare come

nell’immagine a lato.

Se la temperatura ambiente è inferiore al valore impostato sul display, rimane in

stand-by.

•

PROGRAMMAZIONE GIORNALIERA:

Si attiva solo se sono già impostati ora,

minuti e giorno.

1. Premere il tasto : l’apparecchio si attiva.

Table des matières

Langues :

Autres manuels Bimar Chauffage

Bimar

Bimar HR301 Manuel utilisateur

Bimar

Bimar DH-QN24 Manuel utilisateur

Bimar

Bimar HR304 Manuel utilisateur

Bimar

Bimar HC512 Manuel utilisateur

Bimar

Bimar HR309 Manuel utilisateur

Bimar

Bimar SEH01 Manuel utilisateur

Bimar

Bimar Funny Manuel utilisateur

Bimar

Bimar Calidea S314 Manuel utilisateur

Bimar

Bimar NSC-60-7 Series Manuel utilisateur

Bimar

Bimar HT-50LED Manuel utilisateur

Bimar

Bimar S580.EU CPH-09 Manuel utilisateur

Bimar

Bimar HF190 Manuel utilisateur

Bimar

Bimar HC508 Manuel utilisateur

Bimar

Bimar HF206 Manuel utilisateur

Bimar

Bimar SP815 Manuel utilisateur

Bimar

Bimar HOTECH HC200L Manuel utilisateur

Bimar

Bimar S245 Manuel utilisateur

Bimar

Bimar HC507 Manuel utilisateur

Bimar

Bimar KPT-500 Manuel utilisateur

Bimar

Bimar HC506 Manuel utilisateur

Bimar

Bimar S213.EU Manuel utilisateur

Bimar

Bimar LD-568 Manuel utilisateur

Bimar

Bimar HR315 Manuel utilisateur

Bimar

Bimar HP120 Manuel utilisateur

Manuels Chauffage populaires d'autres marques

oventrop

oventrop Regucor Series Manuel utilisateur

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuel utilisateur

ELMEKO

ELMEKO ML 150 Manuel utilisateur

BN Thermic

BN Thermic 830T Manuel utilisateur

KING

KING K Series Mode d’emploi

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guide de démarrage rapide

Well Straler

Well Straler RC-16B Manuel utilisateur

EUROM

EUROM 333299 Manuel utilisateur

Heylo

Heylo K 170 Manuel utilisateur

Eterna

Eterna TR70W Manuel utilisateur

Clarke

Clarke GRH15 Mode d’emploi

IRSAP

IRSAP The Radiator Company Ovali Manuel utilisateur

Empire Heating Systems

Empire Heating Systems WCC65 Manuel utilisateur

Wetekom

Wetekom 92 86 43 Manuel utilisateur

Desa

Desa SPC170-F Manuel utilisateur

Watlow

Watlow Watrod Electric Tubular Heaters Manuel utilisateur

Haverland

Haverland ECO-DRY GPS Series Manuel de la liste des pièces

Stelpro

Stelpro ASILVC2060 Series Manuel utilisateur
