Bigassfans Basic 6 Manuel utilisateur

READ AND SAVE THESE INSTRUCTIONS

LIRE ET CONSERVER CES INSTRUCTIONS

LEA Y CONSERVE ESTAS INSTRUCCIONES

Operating Instructions and Maintenance:

Instructions d’utilisation et entretien :

Instrucciones de operación y mantenimiento:

bigfans.com/support

1. UPPER MOUNT SYSTÈME DE FIXATION SUPÉRIEUR MONTURA SUPERIOR

40 ft·lb (54.2 N·m)

Bar Joists

Poutrelles

Vigas de celosía

1/2-13 x 2" Bolt

1/2" Flat Washer

1/2-13 Nylock Nut

40 ft·lb (54.2 N·m)

10-7/8 in. (276 mm) 15-5/8 in. (397 mm)

13-3/4 x 9-1/2 in. (349 x 241 mm) 18-1/2 x 9-1/2 in. (470 x 241 mm)

5-1/2 in.

(140 mm)

Ø9/16 in.

(Ø14 mm)

Quick Installation Guide

Manuel d’installation rapide Guía de instalación rápida

Mounting Holes

Trous de ﬁxation

Oriﬁcios de montaje

I-Beam Flange Width

Largeur de l’aile de la poutre enI

Ancho de ala de la viga doble T

A 5–6-5/8 in. (127–168 mm)

B > 6-5/8–8-1/4 in. (> 168–210 mm)

C > 8-1/4–9-7/8 in. (> 210–251 mm)

D > 9-7/8–11-3/8 in. (> 251–289 mm)

E > 11-3/8–13 in. (> 289–330 mm)

F > 13–14-5/8 in. (> 330–371 mm)

13-3/4 x 9-1/2 in. (349 x 241 mm) 18-1/2 x 9-1/2 in. (470 x 241 mm)

Small Mount

Petit système de ﬁxation

Montura pequeña

Large Mount

Grand système de ﬁxation

Montura grande

1/2" Flat Washer

1/2-13 x 2" Bolt

1/2-13 Nylock Nut

Spacer | Entretoise | Espaciador

(Only if beam ﬂange exceeds 3/8 in. [10 mm])

(Si l’aile mesure >10mm d’épaisseur)

(Si el ancho de ala es mayor de 3/8 in. [10 mm])

1. UPPER MOUNT SYSTÈME DE FIXATION SUPÉRIEUR MONTURA SUPERIOR

I-Beam

Poutre en I

Viga doble T

40 ft·lb (54.2 N·m)

2. EXTENSION TUBE TIGE DE PROLONGATION TUBO DE EXTENSIÓN

Do not fully tighten hardware.

Ne serrez pas la visserie à fond.

No ajuste totalmente los accesorios. 1/2-13 x 5" Bolt

1/2" Flat Washer

1/2-13 Nylock Nut

3. TIGHTEN HARDWARE SERRAGE DE LA VISSERIE AJUSTAR LOS ACCESORIOS

Allow extension tube to hang

so that it is vertically and

horizontally level. Make any

necessary angle adjustments to

upper mount.

Laissez la tige de prolongation pendre

librement pour qu’elle se mette

d’aplomb et de niveau. Si nécessaire,

ajustez l’angle au niveau du système

de ﬁxation supérieur.

Permita que el tubo de extensión

cuelgue de manera que esté vertical

y horizontalmente nivelado, ajustando

los perﬁles a la montura superior según

sea necesario.

40 ft·lb (54.2 N·m)

Side View

Vue latérale

Vista lateral

Front View

Vue de face

Vista frontal

40 ft·lb (54.2 N·m)

Tighten ﬁrst.

Serrez en premier.

Apriete primero.

4. UPPER SAFETY CABLE ÉLINGUE DE SÉCURITÉ SUPÉRIEUR CABLE DE SEGURIDAD SUPERIOR

The cable must be drawn tightly

around the mounting structure,

leaving as little slack as possible.

L’élingue doit être enroulée fermement

autour de la structure d’ancrage, en

laissant le moins de mou possible.

El cable se debe envolver ﬁrmemente

alrededor de la estructura de montaje

dejando la menor holgura posible.

Angle Irons

Cornières métalliques

Perﬁles angulares

I-Beam

Poutre en I

Viga doble T

Shackle

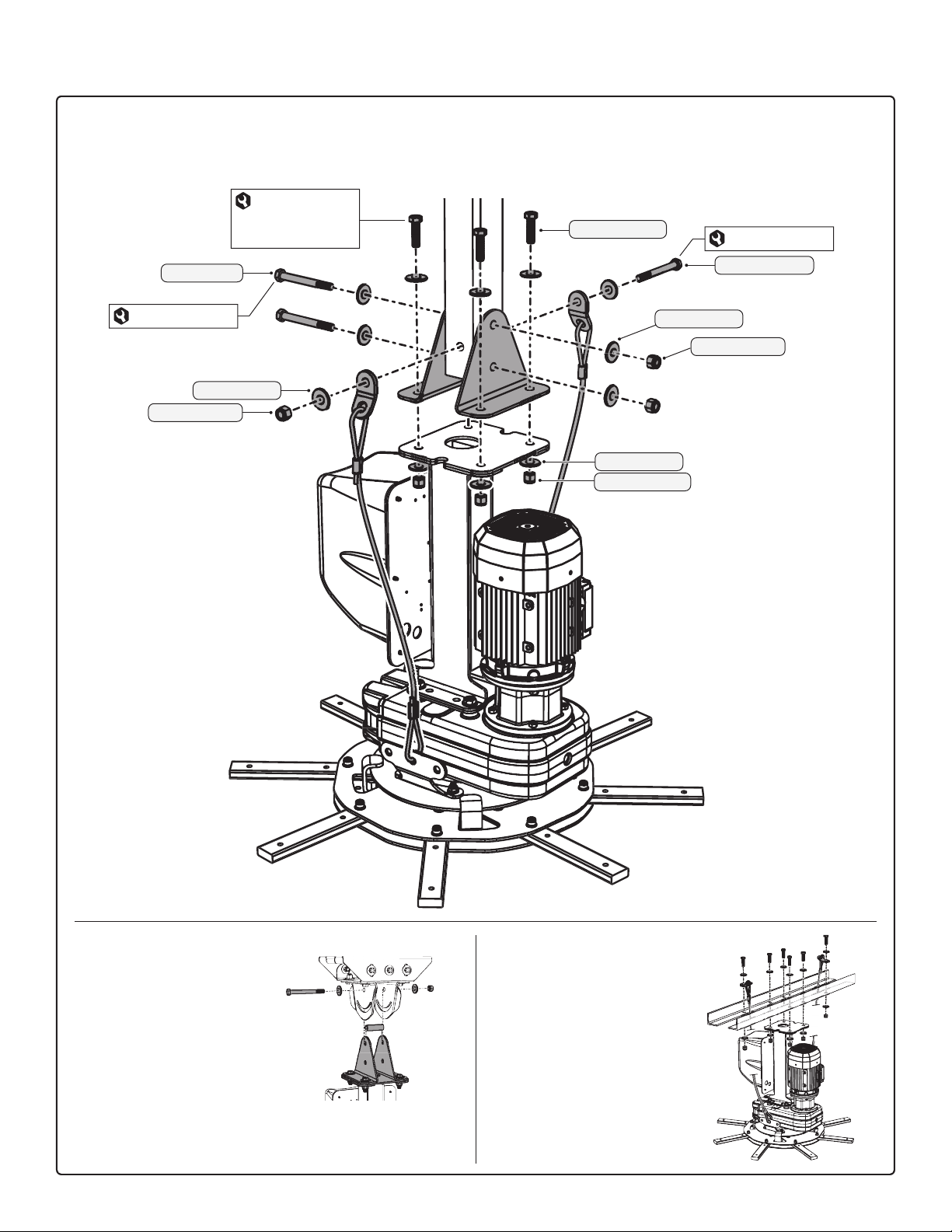

5. FAN & LOWER SAFETY CABLES

VENTILATEUR ET ÉLINGUES DE SÉCURITÉ INFÉRIEURES

VENTILADOR Y CABLES DE SEGURIDAD INFERIORES

Low Proﬁle Mount

Fixation courte

Montura de bajo perﬁl

Visit bigfans.com/support

Rendez-vous sur bigfans.com/support

Visite bigfans.com/support

Direct Mount

Fixation directe

Montaje directo

Visit bigfans.com/support

Rendez-vous sur bigfans.com/support

Visite bigfans.com/support

1/2-13 x 5" Bolt

1/2-13 Nylock Nut

1/2-13 x 1-3/4" Bolt

1/2" Flat Washer

1/2-13 x 4-3/4" Bolt

1/2-13 Nylock Nut

40 ft·lb (54.2 N·m)

1/2" Flat Washer

40 ft·lb (54.2 N·m)

If your fan order included guy wires, install them according to the instructions included with the guy wire kit.

Si vous avez commandé les haubans, installez-les en suivant les instructions fournies avec le kit des haubans.

Si junto con su ventilador pidió los cables de sujeción, instálelos de acuerdo con las instrucciones incluidas con el kit de los cables de sujeción.

40 ft·lb (54.2 N·m)

Tighten ﬁrst.

Serrez en premier.

Apriete primero.

5. FAN & LOWER SAFETY CABLES

VENTILATEUR ET ÉLINGUES DE SÉCURITÉ INFÉRIEURES

VENTILADOR Y CABLES DE SEGURIDAD INFERIORES

1/2-13 x 5" Bolt

1/2-13 Nylock Nut

1/2-13 x 1-3/4" Bolt

1/2" Flat Washer

1/2-13 x 4-3/4" Bolt

1/2-13 Nylock Nut

40 ft·lb (54.2 N·m)

1/2" Flat Washer

40 ft·lb (54.2 N·m)

Tighten ﬁrst.

Serrez en premier.

Apriete primero. 40 ft·lb (54.2 N·m)

Low Proﬁle Mount

Fixation courte

Montura de bajo perﬁl

Visit bigfans.com/support

Rendez-vous sur bigfans.com/support

Visite bigfans.com/support

Direct Mount

Fixation directe

Montaje directo

Visit bigfans.com/support

Rendez-vous sur bigfans.com/support

Visite bigfans.com/support

If your fan order included guy wires, install them according to the instructions included with the guy wire kit.

Si vous avez commandé les haubans, installez-les en suivant les instructions fournies avec le kit des haubans.

Si junto con su ventilador pidió los cables de sujeción, instálelos de acuerdo con las instrucciones incluidas con el kit de los cables de sujeción.

6. ELECTRICAL INSTALLATION INSTALLATION ÉLECTRIQUE INSTALACIÓN ELÉCTRICA

Refer to the provided electrical installation instructions.

Reportez-vous aux instructions d’installation électrique fournies.

Consulte las instrucciones de instalación eléctrica provistas.

7. AIRFOILS PALES ASPAS AERODINÁMICAS

Make sure power is disconnected.

Vériﬁez que l’alimentation est coupé.

Veriﬁque que la alimentación esté desconectada.

Do not fully tighten bolts until all retainers are attached. Tighten outer bolts ﬁrst.

Ne serrez pas complètement les boulons à fond tant que toutes les pièces de retenue ne sont pas en place. Serrez les boulons extérieurs en premier.

No ajuste totalmente los pernos hasta no aber colocado todos los ﬁjadores. Ajuste los pernos externos primero.

10-24 x 1/2" Bolt

5/16-18 x 2" Bolt

5/16" Flat Washer

5/16-18 Nylock Nut

10-24 x 3/4" Barrel

29 ft·lb (39.3 N·m)

Stainless steel hardware: 10 ft·lb (13.6 N·m)

Visserie en inox : 10 ft·lb (13,6 N·m)

Accesorios de acero inoxidable: 10 ft·lb (13.6 N·m)

AirFence®

Hole A should be positioned over top of hole B.

Le trou A doit se trouver au-dessus du trou B.

El oriﬁcio A debe estar ubicado sobre el oriﬁcio B.

8. HUB COVER CACHEMOYEU TAPA DEL CUBO

9. ACCESSORIES ACCESSOIRES ACCESORIOS

If your fan order included an accessory, install it according to the instructions that came in the accessory box.

Si vous avez commandé un accessoire, installez-le en suivant les instructions fournies.

Si junto con su ventilador pidió un accesorio, instálelo de acuerdo con las instrucciones incluidas en la caja del accesorio.

Supported light kits (if applicable) include Dialight model HBxyMz and Meteor models WS-240, WS-130, and WS-90.

Les kits d’éclairage pris en charge (le cas échéant) comprennent le modèle Dialight HBxyMz et les modèles Meteor WS-240, WS-130 et WS-90.

Las luces compatibles (si corresponde) incluyen la Dialight modelo HBxyMz y las Meteor modelos WS-240, WS-130 y WS-90.

10. CONTROLLER DISPOSITIF DE COMMANDE CONTROLADOR

Make sure the controller wiring or cable is routed from the fan’s VFD to the controller installation location. Refer to the

instructions that came in the controller box for controller installation details.

Vériﬁez que les ﬁls électriques ou le câble a été tiré jusqu’au site de montage du dispositif de commande depuis le VFD du ventilateur. Pour savoir

comment installer le dispositif de commande, reportez-vous aux instructions fournies.

Asegúrese de que el cableado eléctrico o el cable del controlador llegue del VFD del ventilador hasta el lugar de instalación del controlador. Los

detalles de la instalación los encontrará en las instrucciones que vinieron en la caja del controlador.

10-16 x 1/2"

Pan Head Screw

1/4" Plastic Rivet

May not apply to all fan models.

Peut ne pas s’appliquer à tous les modèles de ventilateurs.

Es posible que no aplique a todos los modelos de ventiladores.

Conforms to UL 507: Electric Fans

Certiﬁed to CSA C22.2 No. 113: Fans & Ventilators

IND-INST-244-MUL-02 REV G 03/30/2022
