Art. 406

Blindnietvorrichtung

SPEZIFIKATIONEN

Modell: BGS 406

Abmessungen: Ø 59mm x Länge 165 mm

Mundstück: 2.4-3.2-4.0-4.8 mm

Arbeitsbereich: Aluminiumnieten 2.4 - 4.8 mm

Edelstahlnieten 2.4 - 4.0 mm

Aufnahme: Sechskant 6,3 mm (1/4“)

Gewicht: 400g

Empfohlen wird ein Akku-Bohrschrauber ab 12Volt,

elektrische oder pneumatische Bohrmaschinen mit

Rechts-/Linkslauf und einem Drehmoment von

min. 15 Nm.

ACHTUNG

Lesen und verstehen Sie diese Bedienungsanleitung, bevor Sie das Produkt verwenden. Beachten

Sie alle Sicherheitshinweise!

VERWENDUNGSZWECK

Dieses Produkt darf nur, wie in dieser Anleitung beschrieben, zum Setzen von Blindnieten eingesetzt

werden. Dieses Produkt ist nicht für gewerbliche oder industrielle Anwendungen bestimmt, sondern

nur für den privaten Gebrauch.

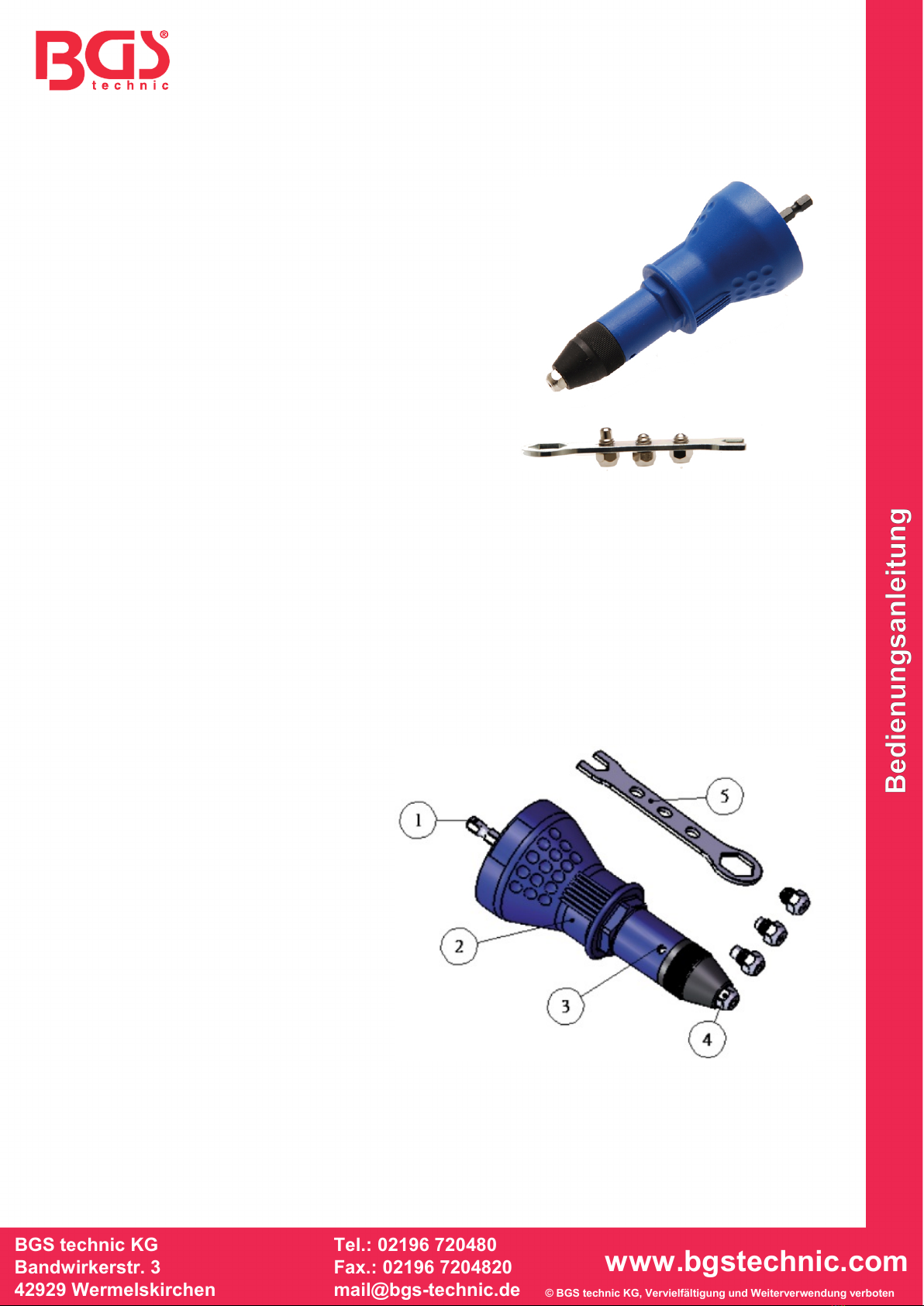

GERÄTEBESCHREIBUNG

1 Sechskant-Antriebwelle

2 Gehäuse

3 Sichtfenster

4 Mundstück

5 Montageschlüssel

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

SICHERHEITSHINWEISE

1. Beachten Sie unbedingt die Sicherheitsvorschriften der Hersteller Ihrer Antriebsmaschinen

(Schrauber).

2. Ziehen Sie den Stecker aus der Steckdose

- vor dem Wechsel von Geräten/Aufsätzen

- vor dem Wechsel von Werkstücken

- bei Nichtbenutzung

3. Sichern Sie Ihr Werkstück

4. Kinder vom Arbeitsplatz fernhalten. Lassen Sie nie Unerfahrene ohne Anleitung oder Aufsicht

mit Ihren Geräten und Werkzeugen arbeiten.

5. Tragen Sie keine weite Kleidung oder Schmuck. Beides könnte von beweglichen Teilen erfasst

werden.

6. Sollten an dem Gerät Fehlfunktionen auftreten, so benutzen Sie das Gerät nicht weiter.

Wenden Sie Sich an Ihren Fachhändler oder an unsere Kundenbetreuung und versuchen Sie

nicht das Gerät selbstständig zu reparieren. Hierdurch würde die Garantie verfallen.

BEDIENUNG

1 Setzen Sie den Blindnietaufsatz in das Bohrfutter der

Maschine ein.

Während Sie den Blindnietaufsatz mit der Hand festhalten,

starten Sie die Maschine vorsichtig Im Linkslauf.

Halten Sie den Aufsatz so lange bei langsam laufender

Maschine fest, bis Sie ein Klicken hören.

Wählen Sie das passende Mundstück und schrauben Sie es

mit dem Montageschlüssel in den Kopf der

Blindnietvorrichtung.

Legen Sie nun eine Niete in das Mundstück ein.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

4 Stellen Sie nun den Schrauber auf Rechtslauf ein.

Die Drehzahl sollte nicht zu hoch liegen.

Zum Nieten muss das Gerät fest auf das Werkstück

gepresst werden.

Halten Sie beim Arbeiten den Schrauber sowie die

Blindnietvorrichtung mit beiden Händen fest.

Starten Sie die Maschine Im Rechtslauf bis der

Nietvorgang abgeschlossen ist.

Nachdem das Gerät die Niete abgeschnitten hat stellen Sie

den Schrauber wieder auf Linkslauf.

Starten Sie den Schrauber, bis der verbrauchte Nietdorn aus

dem Aufsatz ausgeworfen wird.

Fehlerbehebung

Fehler

Fehlerbehebung

Der Nietdorn ist in der Backenaufnahme

eingeklemmt ab

Trennen Sie das Gerät von der Stromversorgung

und entfernen Sie den oberen, schwarzen Teil

des Blindnietvorsatzes durch Drehen gegen den

Uhrzeigersinn.

Drehen sie den Sechskant- Aufnahmestift des

Blindnietvorsatzes mit der Hand gegen den

Uhrzeigersinn bis die Backenaufnahme nach

oben gleitet.

Sollte ein Stück eines Nietdorns in den Backen

festgeklemmt sein, klopfen Sie die

Backenaufnahme aus oder entfernen Sie das

eingeklemmte Stück mit einer Zange.

Die Niete wird nicht gesetzt, die Futterbacken

sind verschmutzt bzw. stumpf

Futterbacken reinigen oder erneuern.

REINIGUNG UND WARTUNG

Beim Reinigen und bei Wartungsarbeiten trennen Sie erst den Netzstecker von der Stromversorgung.

Achten Sie darauf, dass der Schrauber nicht versehentlich eingeschaltet werden kann.

Reinigen Sie die Blindnietvorrichtung nicht mit scharfen Reinigern oder aggressiven Chemikalien.

ENTSORGUNG

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden.

Wenn Ihr Gerät nicht mehr gebrauchsfähig ist, so bedenken Sie bitte, dass viele der Komponenten

aus wertvollen Rohstoffen bestehen und wiederverwertet werden können.

Entsorgen Sie das Gerät daher nicht mit normalem Hausmüll, sondern führen Sie es einen

Sammelstelle für Wertstoffe zu.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 406

Blind Rivet Attachment

SPECIFICATIONS

Model: BGS 406

Dimensions: Ø 59mm x length 165 mm

Nosepiece: 2.4-3.2-4.0-4.8 mm

Working range: Aluminum rivets 2.4 - 4.8 mm

Stainless steel rivets 2.4 - 4.0 mm

Shaft: Hexagon 6,3 mm (1/4“)

Weight: 400g

Recommended is a cordless drill from 12 volts, electric

or pneumatic drills with right / left rotation and a torque of

minimum 15 Nm.

ATTENTION

Please read and understand this manual before using the product. Observe all safety instructions!

INTENDED USE

This product may only be used to set blind rivets as described in this manual. This product is not

intended for commercial or industrial applications, it meant for private use only.

TOOL DESCRIPTION

1 Hexagon drive shaft

2 Housing

3 Sight window

4 Nosepiece

5 Wrench

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

SAFETY ADVICE

1. For a save use, please comply with the savety instructions of the driving tool that is used tool.

2. Always disconnect the power supply

- before changing attachments

- before changing work piece

- while the equipment is not in use

3. Ensure the work piece is secured.

4. Keep children away from your work area. Never allow inexperiened personel to work with your

equipment and tools without instruction or supervision.

5. Do not wear loose clothing or jewelry, they can be caught in moving parts.

6. In case of any malfunctions, do not use the equipment any more. Have it repaired by a

professional or contact our customer support. Do not try to repair the equipment yourself..

OPERATE

1 Install the equipment Into the spindle recess of the drill driver

as a bit or Into the chuck of the driving tool.

2 While holding the equipment fast, start the driver

anticlockwise. Keep holding the equipment while the drill

slowly turns until you hear it click.

3 Select the correct nosepiece and screw it into head with the

wrench. Put the required blind rivet into the nosepiece.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

4 Set up the driver clockwise direction.

The rotation speed should not be too high.

While working, hold the driver and the riveting equipment

firmly with both hands. Always press the equipment hard

against the workpiece. Start the driver clockwise until the

riveting is procedure finished.

6 Reverse the drive machine again anticlockwise in order to

expel the spent mandrel.

TROUBLE SHOOTING

Malfunction

Remendy

Mandrel is jammed in jaw

Completely loosen the top black part of the blind

riveting attachment by turning counter clockwise

and remove it.

Turn the hex shank of the attachment by hand

counterclockwise until the collet of the jaws slide

upwards. If a rivet mandrel is jammed by the

jaws, carefully tap out or remove the jammed

piece by using pliers.

Rivet cannot be set, jaw dirty or worn.

Clean or replace jaw.

CLEANING AND MAINTAINING

Always disconnect the power plug from the power supply when cleaning and maintenance work.

Make sure that the drill driver can not be accidentally switched on.

Clean the tool not with harsh detergents or harsh chemicals.

DISPOSAL

Tool, accessories, end packaging should be sorted for environment-friendly recycling.

If your tool is not longer be used, then please keep in mind that many of its components consist of

valuable materials, which can be recycled.

Please do not dispose It In the rubbish bin, but check with your local council for recycling facilities in

your area.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 406

Mandrin à river

SPÉCIFICATIONS

Modèle : BGS 406

Dimensions : Ø 59 mm x longueur 165 mm

Embout : 2,4–3,2–4,0–4,8 mm

Plage de travail : rivets en aluminium 2,4–4,8 mm

rivets en acier inoxydable 2,4–4,0 mm

Empreinte : Hexagone 6,3 mm (1/4")

Poids : 400 g

Nous recommandons une perceuse-visseuse à accu à

partir de 12 volt, ou une perceuse électrique ou

pneumatique avec rotation à droite et à gauche et un

couple de 15 Nm minimum.

ATTENTION

Lisez et comprenez ce mode d’emploi avant d’utiliser le produit. Respectez toutes les consignes de

sécurité !

UTILISATION PRÉVUE

Ce produit ne doit être utilisé que comme décrit dans ce mode d’emploi, pour fixer des écrous rivets.

Ce produit n’est pas destiné à des applications commerciales ou industrielles, mais uniquement à un

usage privé.

DESCRIPTION DE L’APPAREIL

1 Arbre de transmission hexagonal

2 Corps

3 Orifice d’observation

4 Embout

5 Clé de montage

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

CONSIGNES DE SÉCURITÉ

1. Consultez impérativement les consignes de sécurité du fabricant de vos machines

d’entraînement (visseuses/perceuses).

2. Retirez la fiche de la prise de courant

- avant les changements d’appareils/d’embouts

- avant les changements de pièces de travail

- lorsque vous n’utilisez pas l’appareil

3. Sécurisez votre pièce de travail

4. Éloignez les enfants du poste de travail. Ne laissez jamais des personnes sans expérience

travailler avec les appareils/outils sans instructions claires ou sans surveillance.

5. Ne portez pas de vêtements amples ou des bijoux. Ils pourraient être happés par des pièces

en mouvement.

6. Si l’appareil ne fonctionne pas correctement, ne continuez pas à l’utiliser. Le cas échéant,

adressez-vous à votre commerçant spécialisé ou à notre service clientèle, n’essayez pas de

réparer l’appareil de votre propre chef. Cela annulerait la garantie.

UTILISATION

1 Insérez le mandrin à river dans le mandrin de la machine.

Démarrez la machine prudemment avec une rotation à

gauche, tout en retenant le mandrin à river avec la main.

Retenez le support tout en laissant tourner la machine à un

bas régime jusqu’à ce qu’un encliquetage soit audible.

3 Sélectionnez l’embout approprié et vissez-le dans la tête du

mandrin à river à l’aide de la clé de montage.

Maintenant, placez un rivet dans l’embout.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

4 Ensuite, passez la visseuse en rotation à droite.

N’utilisez pas une vitesse trop élevée.

Pour river, l’appareil doit être pressé fermement sur la

pièce.

Tenez la perceuse ainsi que le mandrin à river des deux

mains lors du processus de rivetage.

Démarrez la perceuse en rotation à droite afin de terminer

le rivetage.

Une fois que l’appareil a coupé le rivet, repassez la visseuse

en rotation à gauche.

Démarrer la visseuse jusqu’à ce que le clou de rivet utilisé

soit éjecté de l’embout.

Dépannage

Défaut

Dépannage

Le clou de rivet est bloqué dans la mâchoire de

serrage

Débranchez l’appareil de l’alimentation électrique

et retirez la partie supérieure noire de la fixation

du mandrin à river en la tournant dans le sens

inverse des aiguilles d’une montre.

Tournez la goupille hexagonale de la fixation du

mandrin à river dans le sens inverse des aiguilles

d’une montre avec la main, jusqu’à ce que la

mâchoire de serrage glisse vers le haut.

Si un morceau de clou de rivet est bloqué dans

les mâchoires, tapez sur la mâchoire de serrage

ou retirez la pièce coincée avec une pince.

Le rivet n’est pas serti ; les mâchoires du

mandrin sont sales ou émoussées

Nettoyez ou remplacez les mâchoires du

mandrin.

NETTOYAGE ET MAINTENANCE

Retirez d’abord la fiche secteur de la prise murale avant de commencer les travaux de nettoyage et

de maintenance.

Assurez-vous que la visseuse ne peut pas se mettre en marche par inadvertance.

Ne nettoyez pas le mandrin à river au moyen de détergents abrasifs ou de produits chimiques

agressifs.

ÉLIMINATION

L’appareil, les accessoires et l’emballage doivent être acheminés vers une filière de recyclage dans le

respect de l’environnement.

Si votre appareil n’est plus utilisable, tenez compte du fait que de nombreux composants sont

fabriqués à partir de matières premières précieuses qui peuvent être recyclées.

Par conséquent, ne jetez pas l’appareil avec des ordures ménagères « normales », mais déposez-le

à un centre de collecte de matières recyclables.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 406

Punta remachadora para taladros, remaches ciegos

ESPECIFICACIONES

Modelo: BGS 406

Dimensiones: Ø 59mm x longitud 165 mm

Boquilla: 2.4-3.2-4.0-4.8 mm

Rango de trabajo: remaches de aluminio 2.4 - 4.8

mm remaches de acero inoxidable 2.4 - 4.0

Sujeción: Hexagonal 6,3 mm (1/4“)

Peso: 400g

Se recomienda un taladro/atornillador a batería a partir

de 12voltios, un taladro eléctrico o un taladro neumático

con giro a derecha e izquierda, y un par de al menos 15

Nm.

ATENCIÓN

Lea y comprenda este manual antes de usar el producto. ¡Tenga en cuenta todas las instrucciones

de seguridad!

USO PREVISTO

Este producto solo se puede usar para colocar remaches ciegos como se describe en este manual.

Este producto no está diseñado para uso profesional o industrial, sino solo para uso particular.

DESCRIPCIÓN DEL DISPOSITIVO

1 Eje de accionamiento hexagonal

2 Carcasa

3 Mirilla

4 Boquilla

5 Llave de montaje

Table des matières

Langues :

Autres manuels BGS technic Outils

BGS technic

BGS technic BGS 70009 Manuel utilisateur

BGS technic

BGS technic 99910 Manuel utilisateur

BGS technic

BGS technic 66205 Manuel utilisateur

BGS technic

BGS technic 70917 Manuel utilisateur

BGS technic

BGS technic 74357 Manuel utilisateur

BGS technic

BGS technic 9445 Manuel utilisateur

BGS technic

BGS technic 69506 Manuel utilisateur

BGS technic

BGS technic 9379 Manuel utilisateur

BGS technic

BGS technic 70325 Manuel utilisateur

BGS technic

BGS technic 62625 Manuel utilisateur

BGS technic

BGS technic 62637 Manuel utilisateur

BGS technic

BGS technic 70008 Manuel utilisateur

BGS technic

BGS technic 8780 Manuel utilisateur

BGS technic

BGS technic 9687 Manuel utilisateur

BGS technic

BGS technic 6643 Manuel utilisateur

BGS technic

BGS technic BGS 9640 Manuel utilisateur

BGS technic

BGS technic BGS 2999 Manuel utilisateur

BGS technic

BGS technic 62614 Manuel utilisateur

BGS technic

BGS technic 9695 Manuel utilisateur

BGS technic

BGS technic 3325 Manuel utilisateur

BGS technic

BGS technic 70943 Manuel utilisateur

BGS technic

BGS technic BGS 8156 Manuel utilisateur

BGS technic

BGS technic 8156 Manuel utilisateur

BGS technic

BGS technic 8589 Manuel utilisateur

Manuels Outils populaires d'autres marques

Martor

Martor SECUNORM 175 Manuel utilisateur

ERKCO

ERKCO 1000 Manuel utilisateur

jbc

jbc N4473 Manuel utilisateur

FEINMETALL

FEINMETALL FZWZ-SET-001 Manuel utilisateur

Worx Professional

Worx Professional Sonicrafter WU676 Manuel utilisateur

Gage Bilt

Gage Bilt GB713SH Manuel utilisateur

Hilti

Hilti DX 9-ENP Manuel utilisateur

norbar

norbar NORTRONIC 34399 Manuel utilisateur

Makita

Makita DHR241 Manuel utilisateur

Motor Guard

Motor Guard JMB-1250 Manuel utilisateur

Power Adhesives

Power Adhesives 805-12 Manuel utilisateur

Clemco

Clemco 24189 Manuel utilisateur

VVG

VVG VNG 903 Series Manuel utilisateur

Hilti

Hilti FX 3-A Manuel utilisateur

Grizzly

Grizzly H6472 Manuel utilisateur

axing

axing BWZ 5-02 Manuel utilisateur

Dh-Robotics

Dh-Robotics RGI-100 Comment utiliser

Goobay

Goobay 97790 Manuel utilisateur
