BGS technic 1898 Manuel utilisateur

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Art. 1898

Gewindeschneid-Satz | Zoll | 1/4" - 1"

1/4"-20UNC

5/16"-18UNC

3/8"-16UNC

7/16"-14UNC

1/2"-13UNC

9/16"-12UNC

5/8"-11UNC

3/4"-10UNC

7/8"-9UNC

1"-8UNC

1/4"-28UNF

5/16"-24UNF

3/8"-24UNF

7/16"-20UNF

1/2"-20UNF

9/16"-18UNF

5/8"-18UNF

3/4"-16UNF

7/8"-14UNF

1"-14UNF

WERKZEUGE

1 Halter für Schneideisen

1 Reduzierring für Schneideisen

1 Halter für Gewindebohrer

1 T-Halter für Gewindebohrer

20 Gewindebohrer in Zoll-Größen

20 Schneideisen in Zoll-Größen

1 Schlitz-Schraubendreher

ACHTUNG

Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,

bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem

Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,

Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für

späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung

bei, wenn Sie das Produkt an Dritte weitergeben.

SICHERHEITSHINWEISE

•Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.

•Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen

•Verwenden Sie das Werkzeug nicht, wenn Teile beschädigt sind.

•Tragen Sie beim Arbeiten mit diesem Produkt immer eine Schutzbrille.

•Geben Sie bei Gewindeschneiden immer etwas Schneidöl hinzu.

UMWELTSCHUTZ

Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Verpackungen sind

zu sortieren, einer Wertstoffsammelstelle zuzuführen und umweltgerecht zu entsorgen.

Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde über Recyclingmaßnahmen.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

KERNBOHRUNG

Nenngröße

Gewindegänge

Bohrergröße

Nenngröße

Gewindegänge

Bohrergröße

pro

Zoll

1/4"

28 UNF

5.5

1/4"

20 UNC

5.2

5/16"

24 UNF

6.9

5/16"

18 UNC

6.6

3/8"

24 UNF

8.5

3/8"

16 UNC

7/16"

20 UNF

9.9

7/16"

14 UNC

9.4

1/2"

20 UNF

11.5

1/2"

13 UNC

10.8

9/16"

18 UNF

9/16"

12 UNC

12.3

5/8"

18 UNF

14.5

5/8"

11 UNC

13.5

3/4"

16 UNF

17.5

3/4"

10 UNC

16.5

7/8"

14 UNF

20.5

7/8"

9 UNC

19.5

14 UNF

23.3

8 UNC

22.3

INNENGEWINDE

Gewindebohrer Halter für Gewindebohrer

1. Ermitteln Sie die Größe des Bohrers anhand der Tabelle (siehe oben) und fertigen Sie eine

Bohrung mit entsprechendem Durchmesser im Werkstück an.

2. Setzen Sie den Gewindebohrer, im rechten Winkel zum Werkstück, in der Bohrung an und

drehen Sie den Gewindeschneider langsam und gefühlvoll in die Kernbohrung. Öl oder Fett

reduzieren den Widerstand beim Schneiden und verbessern den Abtransport der Späne.

3. Stockt der Gewindebohrer, dann fahren Sie nicht mit Gewalt fort, sondern versuchen stattdessen

mit leichter Vor- und Rückwärtsdrehungen die Späne zu brechen.

4. Beenden Sie das Gewindeschneiden bei Durchgangsbohrungen, wenn kein Widerstand mehr

spürbar ist oder bei Sacklöchern, wenn der Gewindebohrer am Ende des Sacklochs anstößt.

AUSSENGEWINDE

Schneideisen Reduzierring Halter für Schneideisen

1. Passendes Gewinde Schneideisen, Halter für Schneideisen und wenn notwendig den

Reduzierring auswählen. Das Schneideisen, mit oder ohne Reduzierring, in den Halter einsetzen

und mit Fixierschrauben befestigen.

2. Setzen Sie das Schneideisen im rechten Winkel am Werkstück an und drehen Sie es langsam

und gefühlvoll. Öl oder Fett reduzieren den Widerstand beim Schneiden und verbessern den

Abtransport der Späne.

3. Stockt der Gewindeschneider, dann fahren Sie nicht mit Gewalt fort, sondern versuchen

stattdessen mit leichter Vor- und Rückwärtsdrehungen die Späne zu brechen.

4. Der Schneidvorgang ist beendet, wenn die erforderliche Gewindelänge erreicht ist.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 1898

Tap and Die Set | Inch Sizes | 1/4" - 1"

1/4"-20UNC

5/16"-18UNC

3/8"-16UNC

7/16"-14UNC

1/2"-13UNC

9/16"-12UNC

5/8"-11UNC

3/4"-10UNC

7/8"-9UNC

1"-8UNC

1/4"-28UNF

5/16"-24UNF

3/8"-24UNF

7/16"-20UNF

1/2"-20UNF

9/16"-18UNF

5/8"-18UNF

3/4"-16UNF

7/8"-14UNF

1"-14UNF

TOOLS

1 die holder

1 reducing ring for dies

1 tap holder

1 T-holder for taps

20 tap in inch sizes

20 die in inch sizes

1 slot screw driver

ATTENTION

Read the operating instructions and all safety instructions contained therein carefully before using the

product. Use the product correctly, with care and only according to the intended purpose. Non-

compliance of the safety instructions may lead to damage, personal injury and to termination of the

warranty. Keep these instructions in a safe and dry location for future reference. Enclose the

operating instructions when handing over the product to third-parties.

SAFETY NOTES

•Keep children and other unauthorised persons away from the work area.

•Do not let any children play with the tool or its packaging.

•Do not use the tool if parts are damaged.

•When working with this tool, always wear safety glasses.

•Always add a little cutting oil when cutting the thread.

ENVIRONMENTAL PROTECTION

Recycle undesired materials instead of disposing of them as waste. Packaging should be

sorted, taken to a recycling centre and disposed of in an environmentally friendly manner.

Check with your local waste disposal authority about recycling measures.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BORE HOLE SIZES

Nominal

Threads

Drill

Nominal

Threads

Drill

size in

per

size in

per

size in

Inch

1/4"

28 UNF

5.5

1/4"

20 UNC

5.2

5/16"

24 UNF

6.9

5/16"

18 UNC

6.6

3/8"

24 UNF

8.5

3/8"

16 UNC

7/16"

20 UNF

9.9

7/16"

14 UNC

9.4

1/2"

20 UNF

11.5

1/2"

13 UNC

10.8

9/16"

18 UNF

9/16"

12 UNC

12.3

5/8"

18 UNF

14.5

5/8"

11 UNC

13.5

3/4"

16 UNF

17.5

3/4"

10 UNC

16.5

7/8"

14 UNF

20.5

7/8"

9 UNC

19.5

14 UNF

23.3

8 UNC

22.3

INTERNAL THREAD Tap Tap holder

1. Determine the size of the drill using the table (see above) and make a hole with the appropriate

diameter in the workpiece.

2. Place the tap at right angles to the workpiece, in the hole and turn the tap slowly and carefully

into the hole. Oil or grease reduce resistance during cutting and improve chip removal.

3. If the tap sticks, do not continue by force, but try to break the chips with gentle forward and

backward rotations instead.

4. For through holes, end the cutting when no more resistance can be felt or, for blind holes, when

the tap makes contact with the end of the blind hole.

EXTERNAL THREAD

Die Reducing ring Die holder

1. Select suitable die, holder for die and when required reducing ring. Insert the die with or without

the reducing ring into holder and fasten it with fixing screws.

2. Place the tap on the workpiece and turn and turn it slowly and carefully. Oil, grease or oil reduce

resistance during cutting and improve chip removal.

3. If the tap sticks, do not continue by force, but try to break the chips with gentle forward and

backward rotations instead.

4. The cutting process is finished when the required thread length is reached.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

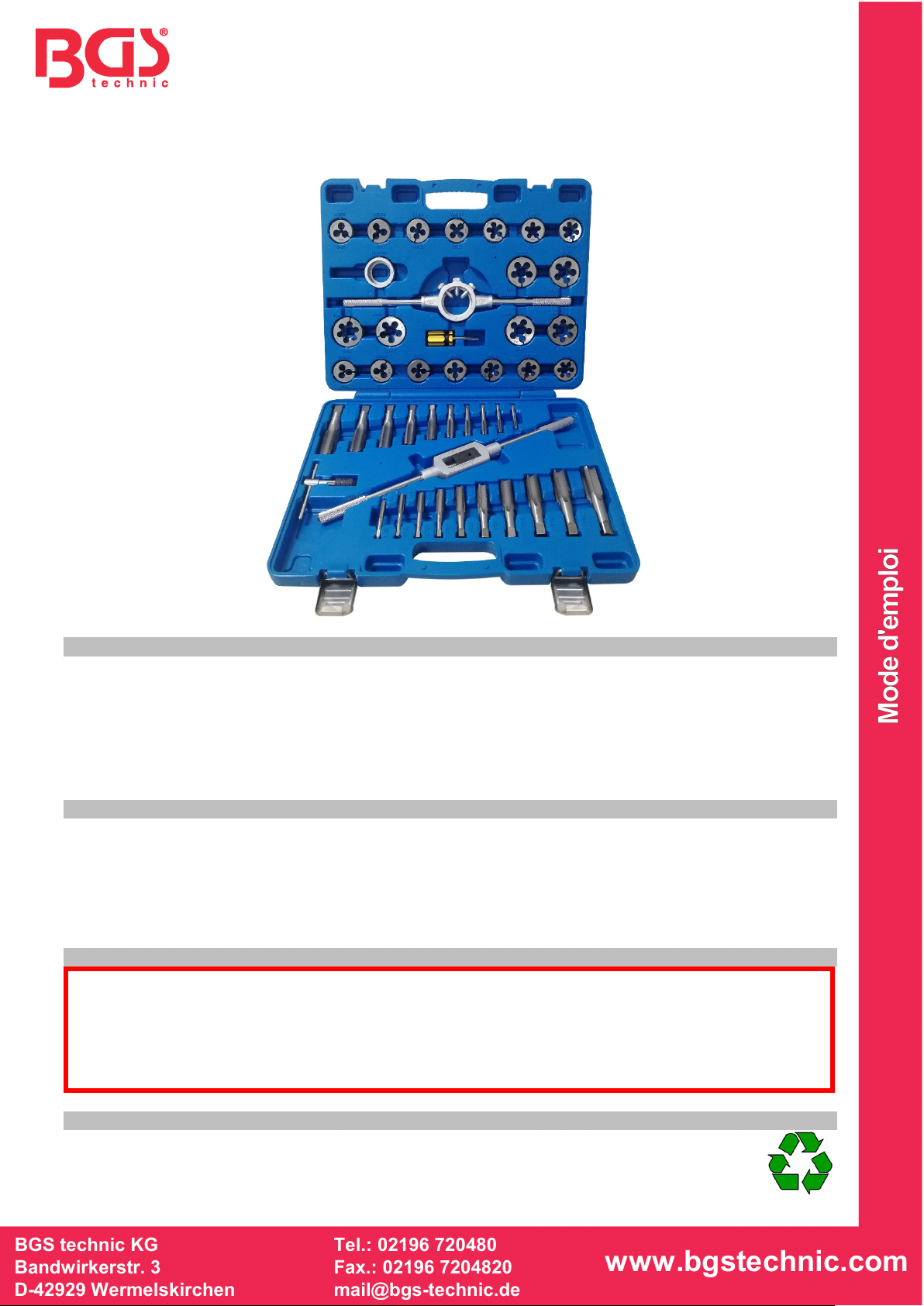

BGS 1898

Jeu de tarauds | en pouces | 1/4" - 1"

1/4"-20UNC

5/16"-18UNC

3/8"-16UNC

7/16"-14UNC

1/2"-13UNC

9/16"-12UNC

5/8"-11UNC

3/4"-10UNC

7/8"-9UNC

1"-8UNC

1/4"-28UNF

5/16"-24UNF

3/8"-24UNF

7/16"-20UNF

1/2"-20UNF

9/16"-18UNF

5/8"-18UNF

3/4"-16UNF

7/8"-14UNF

1"-14UNF

OUTILS

1 porte-filières

1 bague de réduction pour filières

1 porte-tarauds

1 support T pour tarauds et filières

20 tarauds en tailles en pouces

20 filières en tailles en pouces

1 tournevis à fente

ATTENTION

Veuillez lire attentivement la notice d’utilisation et les consignes de sécurité avant d’utiliser le produit.

Utilisez correctement le produit, avec prudence et uniquement en conformité avec l’utilisation prévue.

Ne pas respecter les instructions et consignes de sécurité peut entraîner des blessures, des

dommages matériels et l’annulation de la garantie. Conservez ce manuel en lieu sûr et sec, afin de

pouvoir le consulter ultérieurement. Veuillez joindre le présent mode d’emploi au produit si vous le

transmettez à des tiers.

CONSIGNES DE SÉCURITÉ

•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de

travail.

•Ne permettez jamais que des enfants jouent avec l’outil ou avec son emballage

•N’utilisez pas l’outil si des pièces sont endommagées.

•Portez toujours des lunettes de protection lorsque vous allez travailler avec ce produit.

•Ajoutez toujours un peu d’huile de coupe lorsque vous allez couper des filetages.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières indésirables au lieu de les jeter comme déchets. Les emballages

doivent être triés, envoyés à un point de collecte de recyclage et éliminés dans le respect

de l’environnement. Consultez votre autorité locale de gestion des déchets à propos des

mesures de recyclage à appliquer.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

TAILLE DU FORET A LA TAILLE DU FILETAGE

taille

filet

taille

filet

taille

nominale

par

le foret

nominale

par

le foret

en pouce

pounce

en mm

en pouce

pounce

en mm

1/4"

28 UNF

5.5

1/4"

20 UNC

5.2

5/16"

24 UNF

6.9

5/16"

18 UNC

6.6

3/8"

24 UNF

8.5

3/8"

16 UNC

7/16"

20 UNF

9.9

7/16"

14 UNC

9.4

1/2"

20 UNF

11.5

1/2"

13 UNC

10.8

9/16"

18 UNF

9/16"

12 UNC

12.3

5/8"

18 UNF

14.5

5/8"

11 UNC

13.5

3/4"

16 UNF

17.5

3/4"

10 UNC

16.5

7/8"

14 UNF

20.5

7/8"

9 UNC

19.5

14 UNF

23.3

8 UNC

22.3

FILETAGE INTÉRIEUR

tarauds porte-tarauds

1. Déterminez la taille du foret à l'aide du tableau (voir ci-dessus) et faites un trou avec le diamètre

approprié dans la pièce.

2. Placez le taraud perpendiculairement à la pièce, dans le trou et tournez le taraud lentement et

avec précaution dans le trou. L'huile ou la graisse réduit la résistance lors de la coupe et

améliore l'évacuation des copeaux.

3. Si de tarauds ne peut plus être tourné, ne continuez pas avec force, mais essayez plutôt de

briser les copeaux avec de légères rotations vers l'avant et vers l'arrière.

4. Pour les trous débouchants, terminez la coupe lorsqu'il n'y a plus de résistance ou, pour les trous

borgnes, lorsque le taraud entre en contact avec l'extrémité du trou borgne.

FILETAGE MÂLE filières porte-filières

1. Choisir de tailles de filière, porte-filière, si nécessaire, la bague de réduction. Insérez la filière

avec ou sans la bague de réduction dans le support et fixez-la avec les vis de fixation.

2. Placez de filière sur la pièce et tournez-le lentement et avec précaution. L'graisse ou l'huile

réduisent la résistance lors de la coupe et améliorent l'évacuation des copeaux.

3. Si de filière se bloque, ne poursuivez pas l’usinage par la force, mais essayez plutôt de casser

les copeaux avec de légères rotations vers l'avant et vers l'arrière.

4. Le processus de coupe est terminé lorsque la longueur de filetage requise est atteinte.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 1898

Juego de machos y terrajas | pulgadas | 1/4" - 1"

1/4"-20UNC

5/16"-18UNC

3/8"-16UNC

7/16"-14UNC

1/2"-13UNC

9/16"-12UNC

5/8"-11UNC

3/4"-10UNC

7/8"-9UNC

1"-8UNC

1/4"-28UNF

5/16"-24UNF

3/8"-24UNF

7/16"-20UNF

1/2"-20UNF

9/16"-18UNF

5/8"-18UNF

3/4"-16UNF

7/8"-14UNF

1"-14UNF

HERRAMIENTAS

1 soporte de terraja de rosca

1 anillo reductor de terraja de rosca

1 soporte de machos de rosca

1 soporte en T para machos

20 macho de rosca tamaños en pulgadas

20 terraja de rosca tamaños en pulgadas

1 destornillador plano

Lea atentamente el manual de instrucciones y todas las instrucciones de seguridad antes de utilizar

el producto. Utilice el producto de forma correcta, con precaución y solo de acuerdo con su uso

previsto. El incumplimiento de las instrucciones de seguridad puede provocar daños, lesiones y la

anulación de la garantía. Guarde estas instrucciones en un lugar seguro y seco para futuras

consultas. Incluya el manual de instrucciones si entrega el producto a un tercero.

INDICACIONES DE SEGURIDAD

•Mantenga a los niños y otras personas no autorizadas lejos del área de trabajo.

•No permita que los niños jueguen con la herramienta o su embalaje

•No utilice la herramienta si alguna pieza está dañada.

•Utilice siempre unas gafas de protección cuando trabaje con este producto.

•Añada siempre un poco de aceite de corte al roscar.

PROTECCIÓN MEDIOAMBIENTAL

Recicle las sustancias no deseadas, en lugar de tirarlas a la basura. Los embalajes deben

ser clasificados, llevados a un centro de reciclaje y desechados de forma respetuosa con

el medio ambiente. Consulte con la autoridad local de gestión de residuos sobre las

posibilidades de reciclaje.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

PERFORACIÓN DEL AGUJERO

dimensión

pasos de

tamaño

dimensión

pasos de

tamaño

nominal

rosca por

de perforar

nominal

rosca por

de perforar

en pulgadas

pulgadas

en mm

en pulgadas

pulgadas

en mm

1/4"

28 UNF

5.5

1/4"

20 UNC

5.2

5/16"

24 UNF

6.9

5/16"

18 UNC

6.6

3/8"

24 UNF

8.5

3/8"

16 UNC

7/16"

20 UNF

9.9

7/16"

14 UNC

9.4

1/2"

20 UNF

11.5

1/2"

13 UNC

10.8

9/16"

18 UNF

9/16"

12 UNC

12.3

5/8"

18 UNF

14.5

5/8"

11 UNC

13.5

3/4"

16 UNF

17.5

3/4"

10 UNC

16.5

7/8"

14 UNF

20.5

7/8"

9 UNC

19.5

14 UNF

23.3

8 UNC

22.3

ROSCA INTERIOR

macho de rosca soporte para machos

1. Determine el tamaño del taladro usando la tabla (ver arriba) y taladre un agujero del diámetro

apropiado en la pieza de trabajo.

2. Coloque el macho de roscar en el orificio en ángulo recto con respecto a la pieza de trabajo y

gírelo lenta y cuidadosamente en el orificio. El aceite o la grasa reducen la resistencia al corte y

mejoran la evacuación de las virutas.

3. Si el macho de rosca se atasca, no continúe con la fuerza, sino que intente romper las virutas

con ligeros giros de ida y vuelta.

4. Detenga el corte del hilo cuando ya no sienta resistencia en un agujero pasante, o cuando el

macho de roscar toque el fondo de un agujero ciego.

ROSCA EXTERIOR

terraja de rosca soporte de terraja

1. Seleccione el terraja de rosca adecuado, el porta de terraja de rosca y, si es necesario, el anillo

reductor. Coloque el terraja de rosca en el porta de terraja de rosca, con o sin el anillo reductor, y

fíjelo con los tornillos de sujeción.

2. Coloque el terraja de rosca en ángulo recto con la pieza de trabajo y gírelo lentamente y con

cuidado. El aceite o la grasa reducen la resistencia al cortar y mejoran la evacuación de las

virutas.

3. Si el macho se atasca, no continúe forzando, sino trate de romper las virutas con giros suaves

hacia adelante y hacia atrás.

4. El proceso de corte finaliza cuando se ha alcanzado la longitud de rosca requerida..

Table des matières

Langues :

Autres manuels BGS technic Outils

BGS technic

BGS technic EWS1017 Manuel utilisateur

BGS technic

BGS technic 70943 Manuel utilisateur

BGS technic

BGS technic 5266 Manuel utilisateur

BGS technic

BGS technic BGS 70009 Manuel utilisateur

BGS technic

BGS technic 18087 Manuel utilisateur

BGS technic

BGS technic BGS 8515 Manuel utilisateur

BGS technic

BGS technic 8647 Manuel utilisateur

BGS technic

BGS technic 74386 Manuel utilisateur

BGS technic

BGS technic B4204 Manuel utilisateur

BGS technic

BGS technic 8598 Manuel utilisateur

BGS technic

BGS technic 62636 Manuel utilisateur

BGS technic

BGS technic 1230 Manuel utilisateur

BGS technic

BGS technic 8780 Manuel utilisateur

BGS technic

BGS technic 70325 Manuel utilisateur

BGS technic

BGS technic BGS 9071 Manuel utilisateur

BGS technic

BGS technic 3286 Manuel utilisateur

BGS technic

BGS technic 6761 Manuel utilisateur

BGS technic

BGS technic 1768 Manuel utilisateur

BGS technic

BGS technic 9647 Manuel utilisateur

BGS technic

BGS technic 2992 Manuel utilisateur

BGS technic

BGS technic 3141 Manuel utilisateur

BGS technic

BGS technic 1246 Manuel utilisateur

BGS technic

BGS technic 3065 Manuel utilisateur

BGS technic

BGS technic 8373 Manuel utilisateur

Manuels Outils populaires d'autres marques

Martor

Martor SECUNORM 175 Manuel utilisateur

ERKCO

ERKCO 1000 Manuel utilisateur

jbc

jbc N4473 Manuel utilisateur

FEINMETALL

FEINMETALL FZWZ-SET-001 Manuel utilisateur

Worx Professional

Worx Professional Sonicrafter WU676 Manuel utilisateur

Gage Bilt

Gage Bilt GB713SH Manuel utilisateur

Hilti

Hilti DX 9-ENP Manuel utilisateur

norbar

norbar NORTRONIC 34399 Manuel utilisateur

Makita

Makita DHR241 Manuel utilisateur

Motor Guard

Motor Guard JMB-1250 Manuel utilisateur

Power Adhesives

Power Adhesives 805-12 Manuel utilisateur

Clemco

Clemco 24189 Manuel utilisateur

VVG

VVG VNG 903 Series Manuel utilisateur

Hilti

Hilti FX 3-A Manuel utilisateur

Grizzly

Grizzly H6472 Manuel utilisateur

axing

axing BWZ 5-02 Manuel utilisateur

Dh-Robotics

Dh-Robotics RGI-100 Comment utiliser

Goobay

Goobay 97790 Manuel utilisateur
