Bedienungsanleitung

Instruction Manual

Istruzioni per I' uso

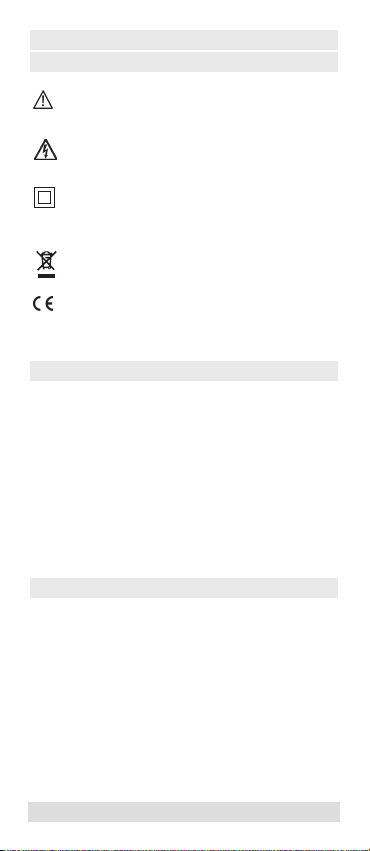

Symbolerklärung

Warnung vor einer Gefahrenstelle. Bedie-

nungsanleitung beachten.

Vorsicht! Gefährliche Spannung, Gefahr des

elektrischen Schlages.

Durchgängige doppelte oder verstärkte

Isolierung entsprechend Schutzklasse II IEC

61140.

Kennzeichnung elektrischer und elektroni-

scher Geräte (WEEE Richtlinie).

Konformitätszeichen, bestätigt die Einhal-

tung der gültigen Richtlinien.

CAT III

Messkategorie III gilt für Prüf- und Messkreise,

die mit der Verteilung der Niederspannungs-

Netzstrominstallation des Gebäudes verbunden

sind. Beispiele sind Messungen im Verteiler(ein-

schließlich Zählerabgänge), an Leistungs-

schaltern, in der Verdrahtung, an Sammel-

schienen, Verteilerkästen, Schaltern und An-

schlussstellen für feste Installationen.

Einleitung:

Der berührungslose Spannungsprüfer VOLTfix ist

speziell für die Spannungsprüfung an isolierten

Kabel und Leitungen entwickelt worden. Dabei ist

eine elektrische Verbindung zum Prüfling nicht

erforderlich. Eine zweite Verbindung, z.B. zu

Neutralleiter oder Erde ist nicht erforderlich.

Der VOLTfix ist wartungsfrei, schutzisoliert und

wird mit zwei handelsüblichen Micro Batterien

1,5V IEC LR03 versorgt.

Leistungsmerkmale:

• Berührungslose Spannungsprüfung 50V ...

600V AC

• Anzeige mittels Leuchtdiode (blinkend)

Akustisches Tonsignal (pulsierend)

• Berührungsloses Prüfen von

Wechselspannungen an isolierten Kabel und

Leitungen

• Auffinden von Leitungsunterbrechungen in

isolierten Kabel und Leitungen

• Phasenprüfer an Steckdosen

• Handelsübliche 1,5V Batterien (Micro)

Sicherheitsmaßnahmen

Das Gerät hat unser Werk in sicherheitstechnisch

einwandfreiem Zustand verlassen. Um diesen

Zustand zu erhalten, muß der Anwender die

Sicherheitshinweise in dieser Anleitung beach-

ten.

Die Bedienungsanleitung enthält Informatio-

nen und Hinweise, die zu einer sicheren

Bedienung und Nutzung des Gerätes not-

wendig sind. Vor der Verwendung des

Gerätes ist die Bedienungsanleitung auf-

merksam zu lesen und in allen Punkten zu

verstehen und zu befolgen. Wird die

Anleitung nicht beachtet oder sollten Sie es

versäumen, die Warnungen und Hinweise zu

beachten, können ernste oder lebensgefähr-

liche Verletzungen bzw. Beschädigungen

des Gerätes eintreten.

Bei Spannungsmessungen jeder Art darf das

Gerät nur am Handgriff angefaßt werden.

Eine einwandfreie Funktion ist nur innerhalb

dem in den technischen Daten angegebenen

Temperaturbereich gewährleistet

Vor jeder Benutzung muß das Gerät auf ein-

wandfreie Funktion (z.B. an einer bekannten

Stromquelle) geprüft werden.

Vor dem Öffnen (z.B. für Batteriewechsel)

muß das Gerät von allen Stromkreisen

getrennt werden.

Das Gerät darf von unbefugten Personen

nicht geöffnet oder zerlegt werden.

Bestimmungsgemäße Verwendung:

Das Gerät darf nur unter den Bedingungen und

für die Zwecke eingesetzt werden, für die es kon-

struiert wurde. Hierzu sind besonders die Sicher-

heitshinweise, die Technischen Daten mit den

Umgebungsbedingungen und die Verwendung in

trockener Umgebung zu beachten.

Anzeige und Bedienelemente:

1) Prüfspitze

2) LED für Spannungsanzeige

3) Batteriefachdeckel

4) Klipp und Schalter

Durchführen von Wechselspannungsprüfungen:

Um einen elektrischen Schlag zu vermeiden,

sind unbedingt die geltenden Sicherheits-

und VDE-Bestimmungen bezüglich zu hoher

Berührungsspannung zu beachten, wenn

mit Spannungen größer 120V (60V) oder

50V (25V) eff AC gearbeitet wird. Die Werte

in Klammern gelten für eingeschränkte

Bereiche (wie z.B. Medizin, Landwirtschaft).

Der Spannungsprüfer ist für Wechselspan-

nungen zwischen 50V und 600V AC.Eine

einwandfreie Funktion ist nur im

Temperaturbereich von 0...40°C <80%

Feuchte.

Das Gerät darf nicht zum Feststellen der

Spannungsfreiheit in elektrischen Anlagen

eingesetzt werden.

• Der Spannungstester zeigt Spannungen im

Bereich von 50 V und 600 V AC bei einer

Frequenz zwischen 50 und 500 Hz.

• Bitte stellen Sie sicher dass vor Benutzung des

Spannungstesters der Schalter auf ON gestellt

wird.

Es gibt zwei Schaltpositionen am Schalter (4):

Pos. OFF Spannungstester ist ausgeschaltet

Pos. ON Beim Einschalten leuchtet die LED.

Wird eine Spannung erkannt, blinkt

die LED und ein akustisches Signal

ertönt.

Bei der Prüfung von Netzanschlusskabel auf

Unterbrechung ist zu beachten, dass beide

Leitungen einmal an die Phase (L) angeschlos-

sen werden (Schukostecker um 180° drehen).

Anwendungsbeispiele

"Indirekte Spannungsprüfung":

Spannungsprüfung Auffinden von Leitungs-

ohne abisolieren unterbrechung z.B. Kabel-

trommel usw.

Phasenfinder an Steck- und Abzweigdosen

Wartung:

Das Gerät benötigt bei einem Betrieb gemäß der

Bedienungsanleitung keine besondere Wartung.

Reinigung

Sollte das Gerät durch den täglichen Gebrauch

schmutzig geworden sein, kann das Gerät mit

einem feuchten Tuch und etwas milden

Haushaltsreiniger gereinigt werden.

Verwenden Sie niemals scharfe Reiniger oder

Lösungsmittel.

Batteriewechsel

1) Die Batteriekappe (3) mit einem Schrauben-

dreher o.ä. öffnen

2) Die alten Batterien durch neue ersetzen, dabei

Polarität beachten!

3) Batteriekappe vorsichtig aufdrücken bis zur

Einrastung.

Batteriedeckel schließen

Wird das Gerät über einen längeren

Zeitraum nicht benutzt, muß die Batterie

entnommen werden. Sollte es zu einer

Verunreinigung des Gerätes durch ausgelau-

fene Batterien gekommen sein, muß das

Gerät zur Reinigung und Überprüfung ins

Werk eingesandt werden.

Bitte denken Sie an dieser Stelle auch an unsere

Umwelt. Werfen Sie verbrauchte Batterien nicht

in den normalen Hausmüll, sondern geben Sie

die Batterien bei Sondermülldeponien ab.

Es müssen die jeweils gültigen Bestimmun-

gen bzgl. der Rücknahme, Verwertung und

Beseitigung von gebrauchten Batterien und

Akkumulatoren beachtet werden.

Technische Daten

(gültig für 23°C ±5°C, < 80% rel. Luftfeuchte)

Spannungsbereich: 50V...600V AC

Frequenzbereich: 50Hz...500Hz

Anzeige: Optisch mit blinkender

LED und Signalton pul-

sierend

Schutzart: IP40

Temperaturbereich: 0°C...40°C <80% Feuchte

Überspannungskat.: CAT III/600V gegen Erde

Verschmutzungsgrad: 2

Meereshöhe: bis 2000m

Stromversorgung: 2 x 1,5V Batterien

(Micro) IEC LR03

Maße: 140 x 25 x 21 mm

Gewicht: ca. 50 g

24 Monate Garantie

Die Geräte unterliegen einer strengen Qualitäts-

kontrolle. Sollten während der täglichen Praxis

dennoch Fehler in der Funktion auftreten, gewäh-

ren wir eine Garantie von 24 Monaten (nur gültig

mit Rechnung). Fabrikations- oder Materialfehler

werden von uns kostenlos beseitigt sofern das

Gerät ohne Fremdeinwirkung Funktionsstörun-

gen zeigt und ungeöffnet an uns zurückgesandt

wird. Beschädigungen durch Sturz oder falsche

Handhabung sind vom Garantieanspruch ausge-

schlossen. Treten nach Ablauf der Garantiezeit

Funktions-fehler auf, wird unser Werksservice

Ihr Gerät unverzüglich wieder instandsetzen.

Änderungen vorbehlaten!

Instruction Manual

VOLT

fix - plus

References marked on instrument or in

instruction manual:

Warningofa potentialdanger,comply within-

struction manual.

Caution! Dangerous voltage. Danger of elec-

trical shock.

Continuous double or reinforced insulation

complies with category II IEC 61140.

Symbol for the marking of electrical and elec-

tronic equipment (WEEE Directive).

Conformity symbol, the instrument complies

with the valid EU directives.

CAT III

Measurement Category III is applicable to test and

measuring circuits connected to the distribution

part of the building’s low-voltage Mains installa-

tion.Examples are measurements on distribution

boards (including secondary meters), circuit-

breakers, wiring, including cables, bus-bars, junc-

tion boxes, switches, socket-outlets in the fixed in-

stallation.

Introduction

The contact-free VOLTfix has been developed for

voltage testing on insulated cables and conduc-

tors. For testing, no electrical connection to UUT

is required. A second connection, e.g. to neutral

or ground is not necessary. The VOLTfix does not

require maintenance. It is equipped with protec-

tive insulation. Power is supplied by means of

two conventional micro batteries 1.5 V IEC LR03
