Becker BASIC VASF 2.120/1-0.AC230 Manuel utilisateur

BETRIEBSANLEITUNG

OPERATING INSTRUCTIONS

INSTRUCTIONS DE SERVICE

ISTRUZIONI D’USO

HANDLEIDING

INSTRUCCIONES PARA EL MANEJO

MANUAL DE INSTRUÇÕES

NAUDOJIMOSI INSTRUKCIJA

KASUTUSJUHEND

LIETOŠANAS INSTRUKCIJA

DRIFTSINSTRUKS

DRIFTSINSTRUKTIONER

DRIFTSVEJLEDNING

INSTRUKCJA OBSŁUGI

KEZELÉSI ÚTMUTATÓ

NÁVOD K OBSLUZE

NAVODILO ZA UPORABO

NÁVOD NA OBSLUHU

UPUTE ZA RAD

MANUAL DE OPERATII

TREORACHA OIBRIÚCHÁIN

ΟΔΗΓΊΕΣ ΧΡΗΣΗΣ

EL KITABI

ИНСТРУКЦИИ ЗА ЕКСПЛОАТАЦИЯ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

取扱説明書

사용설명서

使用说明书

VASF 2.120/1-0.AC230 BASIC

MAKE IT BECKER.

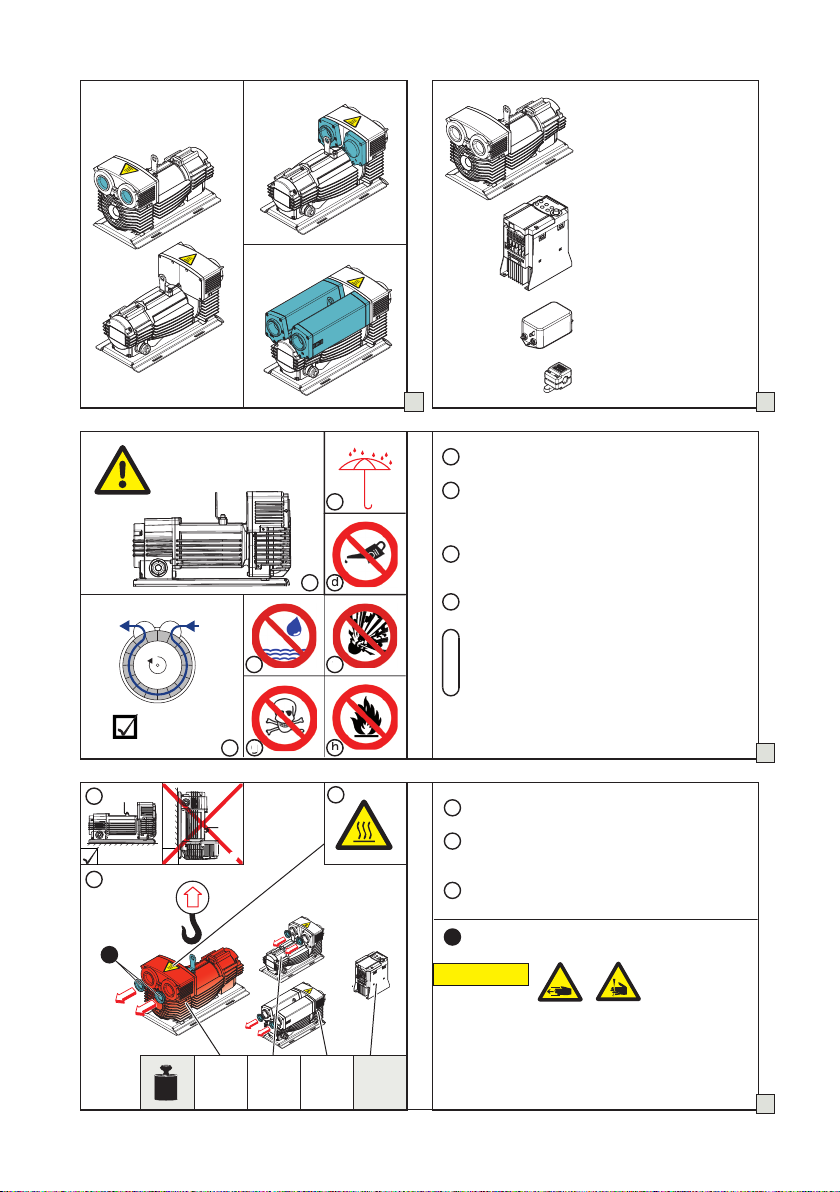

2 I VASF 2.120/1-0.AC230 BASIC

Basic (Type 1) Type 2

Type 3

Fuji FRENIC-Mini

Line ﬁlter

Snap ferrite2x

VASF 2.120/1-0.AC230

1 2

Type 1

13.0 kg

28.6 lbs

Type 2

13.6 kg

30.0 lbs

Type 3

14.6 kg

32.2 lbs

 

0.9 kg

2.0 lbs

AIR

Mounting position - permitted only horizontally

Position de montage - uniquement à l'horizontale

Some parts can get hot. Do not touch!

Quelques pièces peuvent devenir brûlantes.

Ne pas toucher la machine!

Transport - Use the eyelet!

Transport - Utilisez l'œillet!

Remove protective cap

Retirer les capuchons de protection

Risk by suction and rotating parts!

Do not reach into the openings.

Risque par aspiration et pièces en rotation!

Ne pas mettre les mains dans les ouvertures.

Caution

The pump is used for generating vacuum or pressure.

Cette pompe sert à générer du vide ou de la pression.

Operation is exclusively intended for normal

atmospheric air.

L'utilisation est prévue uniquement pour de l'air

atmosphérique normal.

Store in a dry place. Protect against splash water.

À remiser dans un endroit sec. À protéger contre les

éclaboussures d'eau.

The pump operates oil-free.

La pompe fonctionne sans huile.

A feeding of ﬂuids, toxic, ﬂammable or explosive media

is not permitted.

Il est interdit d'alimenter la machine avec des liquides

toxiques, inﬂammables ou explosifs.

VASF 2.120/1-0.AC230 BASIC I 3

mpere

olt, ...

Fuji Electric

TYPE

SOURCE

OUTPUT

Fuji

FRENIC-Mini

FRN C2

WARNING

Electrical con-

nection only by

professional

electrician!

Le raccordement

électrique ne doit être

eectué que par un

électricien professionnel !

Install a main

switch according

to UL489.

Installer un interrupteur

principal conformément

à la directive UL489.

OFF

For details, refer to

the inverter manual

Pour plus d'infor-

mations, reportez-vous

au manuel du convertis-

seur

m3/h

mbar

MAX. Sound level Niveau sonore

LpA = 84.0 dB(A) - Type 1+2 *

LpA = 63.0 dB(A) - Type 3 **

* consumer side piped, other

side open (without silencer)

côté consommateur connecté,

l'autre côté ouvert

both sides piped (with silencer)

deux côtés ouverts

D-42279 Wuppertal

www.becker-international.com

year

Made in Germany

type

speed min

-1

power required kW / hp

inlet capacity m³/h / cf

pressure/vaccum

current FLA A

mbar

voltage

protection fuse / SCCR A / kA

DIN EN ISO 11203

Accuracy Class 2

KpA = 3 dB(A)



45°C/113°F 45°C/113°F

0°C/32°F

INLET GAS

A > 100mm

A > 4"

0°C/32°F

max. 90%

800m

max.

l m

PRESSURE

-p

VACUUM

Ø 1½“

Caution

Ambient temperature: 0-45°C / 32-113°F

Température ambiante : 0-45 °C/32-113 °F

Air/Inert gas temperature: 0-45°C / 32-113°F

Température de l'air/gaz inerte : 0-45 °C/32-113 °F

The characteristics depend on the installation site and are

valid up to an elevation of 800 meters above sea level.

Les caractéristiques dépendent du site d'installation et sont

valides jusqu'à une altitude de 800 mètres au-dessus du niveau

de la mer.

Humidity: maximum 90%, non-condensing

Taux d'humidité : 90 % maximum, non condensée

Clearance should be no less than 100mm / 4" to ensure

sucient air ﬂow for cooling.

La distance ne devrait pas être inférieur à 100mm/ 4" aﬁn

d'assurer un débit d'air susant pour le refroidissement.

To reduce the risk of electric shock or injury use indoors only

Pour réduire le risque de choc électrique ou de blessure, utiliser

à l'intérieur seulement

8 9

VASF 2.120/1-0.AC230 BASIC I 4

D-42279 Wuppertal

www.becker-international.com

year

Made in Germany

type

speed min

-1

power required kW / hp

inlet capacity m³/h / cf

pressure/vaccum

current FLA A

mbar

voltage

protection fuse / SCCR A / kA

mpere

olt, ...

Voltage Tension:

Current FLA Courant:

Power required

Puissance requise:

Frequency Fréquence:

Protection fuse

Fusible de prot.:

SCCR:

Type Rating

Classiﬁcation:

Technical data Données techniques

1~200VAC -10% ... 230VAC +10%

6.2A

0.85/1.14kW/hp

50/60Hz (input)

10A

100kA

NEMA 12

VUT1

MOTORPTC

T2 W

* Connection required for release

Current

feedthrough

Terminal Line labeling

Motor

supply V

PTC *

motor-

protection

U/L1/D/L+

V/L2

W/L3/D/L-

(blue)

(white)

FE 1x

Line

Filter

Y1 X1 X2 X3C1

11 12 CM CMFWD REV13 11

Y1E FMA PLCL2/NL1/L

UVWDB

P1 P(+) P(-)

ACA

Heat shrink tube

Tube thermorétractable

Resistor

1kOhm

13 C1

U V WT1 T2

VASF 2.

PTC

VASF 2.120/1-0.AC230 BASIC I 5

Maintenance

OFF

=OFF

WWW.BECKER-INTERNATIONAL-SHOP.COM

Caution

Before commencing maintenance, follow

lock out procedure to avoid unintentional

restarting.

Some parts may be hot.

Do not touch / let it cool down!

Avant la maintenance, suivez la procédure

pour éviter le redémarrage involontaire.

Certaines parties peuvent être chaudes.

Ne pas toucher / Tout d'abord, laisser

refroidir

Gebr. Becker GmbH

Hoelker Feld 29-31

42279 WUPPERT

GERMANY

[email protected]

www.becker-international.com

min. 2x/a

Depending on the dust load

(at least twice a year), remove the dirt

from the pump.

En fonction de la charge de poussière

(au moins deux fois par an), retirez la

saleté de la pompe.

28100032870

2020-12-07
