Centronic TimeControlTC4410-IIBecker-Antriebe GmbHFriedrich-Ebert-Straße 2-435764 Sinn/Germanywww.becker-antriebe.com4034 630 207 0d10.05.2017310329deMontage- und BetriebsanleitungZeitschaltuhr im Handsender mit DisplayWichtige Informationen für:• den Monteur / • die Elektrofachkraft / • den BenutzerBitte entsprechend weiterleiten!Diese Originalanleitung ist vom Benutzer aufzubewahren.enAssembly and Operating InstructionsTimer in the hand-held transmitter with displayImportant information for:• Fitters / • Electricians / • UsersPlease forward accordingly!These instructions must be kept safe for future reference.frNotice de montage et d’utilisationHorloge dans la télécommande avec écranInformations importantes pour:• l'installateur / • l'électricien / • l'utilisateurÀ transmettre à la personne concernée!L'original de cette notice doit être conservée par l'utilisateur.nlMontage- en gebruiksaanwijzingSchakelklok in handzender met displayBelangrijke informatie voor:• de monteur / • de elektricien / • de gebruikerAan de betreffende personen doorgeven!De gebruiker dient deze originele gebruiksaanwijzing te bewaren.

InhaltsverzeichnisAllgemeines.............................................................................................3Gewährleistung........................................................................................4Sicherheitshinweise.................................................................................4Bestimmungsgemäße Verwendung...........................................................5Anzeigen- und Tastenerklärung.................................................................6Funktionserklärung..................................................................................8Einlernen des Funks................................................................................14Inbetriebnahme......................................................................................14Werkseinstellung.....................................................................................15Programmierung.....................................................................................16Montage Wandhalterung.........................................................................25Batteriewechsel......................................................................................26Reinigung...............................................................................................26Technische Daten...................................................................................27Was tun wenn...?.....................................................................................28Vereinfachte EU-Konformitätserklärung....................................................292-de

AllgemeinesDer Sender ist kompatibel zu allen Empfängern der Becker Centronic Steue-rungspalette.Mit den 10 Sendekanälen können Produkte wie Rollladen- Sonnenschutzan-lagen, Lichtsteuerungen und Funksteckdosen gesteuert werden.Neben den 10 Einzel- Sendekanälen besitzt dieser Sender noch 3 Zentral-Sendekanäle welche die Sendekanäle 1-5, 6-10 und 1-10 ansprechen.Der vom Werk mit aktuellem Datum und Uhrzeit (MEZ) ausgelieferte Sendersteuert die Antriebe morgens zur programmierten Schaltzeit und abends zurAstrozeit (Sonnenuntergang). Die Schaltzeiten können pro Kanal individuellangepasst werden. So ist es möglich bis zu 10 verschiedene Auf- und Abfahr-zeiten bzw. Ein- und Ausschaltzeiten automatisch auszuführen.Über die Einstellung Zwischenposition können pro Kanal 2 unterschiedlichePositionen bei Rollladen- oder Sonnenschutzanwendungen sowie 2 unter-schiedliche Helligkeitsstufen bei einer Lichtsteuerung abgerufen werden (Sze-nensteuerung).Eine einfache Bedienung zeichnet dieses Gerät aus.Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätesdie vorliegende Montage- und Betriebsanleitung.Erklärung PiktogrammeVORSICHTVORSICHT kennzeichnet eine Gefahr, diezu Verletzungen führen kann, wenn sienicht vermieden wird.ACHTUNGACHTUNG kennzeichnet Maßnahmen zurVermeidung von Sachschäden.Bezeichnet Anwendungstipps und anderenützliche Informationen.3-de

GewährleistungBauliche Veränderungen und unsachgemäße Installationen entgegen dieserAnleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen,sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu-stimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorlie-genden Montage- und Betriebsanleitung, unbedingt zu beachten sind.Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßenVerwendung ist nicht zulässig.Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung desEndproduktes, Installation und Kundenberatung, erforderlichen gesetzlichenund behördlichen Vorschriften, insbesondere die einschlägigen aktuellenEMV-Vorschriften, beachtet und eingehalten werden.SicherheitshinweiseAllgemeine Hinweise•Bitte bewahren Sie die Anleitung auf!•Nur in trockenen Räumen verwenden.•Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers.•Halten Sie Kinder von Steuerungen fern.•Beachten Sie Ihre landesspezifischen Bestimmungen.•Verbrauchte Batterien fachgerecht entsorgen. Batterien nur durch iden-tischen Typ (siehe Technische Daten) ersetzen.VORSICHT•Halten Sie Personen aus dem Fahrbereich der Anlagenfern.•Wird die Anlage durch einen oder mehrere Sender ge-steuert, muss der Fahrbereich der Anlage während desBetriebes einsehbar sein.•Gerät enthält verschluckbare Kleinteile.4-de

Bestimmungsgemäße VerwendungDer Sender in der vorliegenden Anleitung darf ausschließlich im Innenbereichfür die Ansteuerung von Centronic kompatiblen Funk-Antrieben und Funk-Steuerungen verwendet werden.•Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtemStörungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughä-fen).•Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen ei-ne Funktionsstörung im Sender oder Empfänger keine Gefahr für Perso-nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher-heitseinrichtungen abgedeckt ist.•Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern-meldeanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, dieordnungsgemäß im gleichen Frequenzbereich betrieben werden).•Funkempfänger nur mit vom Hersteller zugelassenen Geräten und An-lagen verbinden.•Achten Sie darauf, dass die Steuerung nicht im Bereichmetallischer Flächen oder magnetischer Felder installiertund betrieben wird.•Funkanlagen, die auf der gleichen Frequenz senden, kön-nen zur Störung des Empfangs führen.•Es ist zu beachten, dass die Reichweite des Funksignalsdurch den Gesetzgeber und die baulichen Maßnahmenbegrenzt ist.5-de

Anzeigen- und Tastenerklärung

1Display8Hand- / Automatik- Schie-beschalter2Menü-Tastenblock9Einlerntaste3AUF-Taste10Batteriefach4STOPP-Taste11Beschriftungsfeld5AB-Taste12RESET-Taste (hinter dem Be-schriftungsfeld)6Kanalwahltaste13Typenschild7Kanalkontrollleuchten6-de

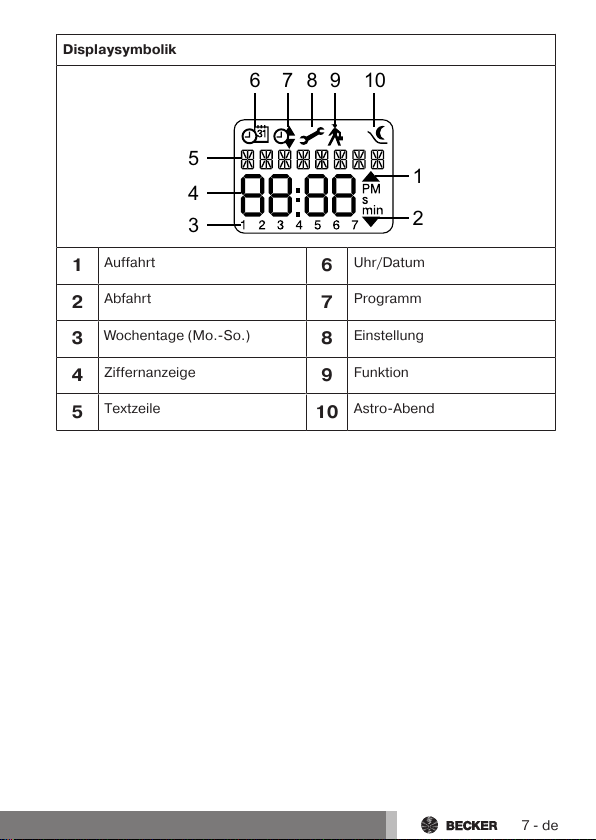

Displaysymbolik

6 7 8 9 10

1Auffahrt6Uhr/Datum2Abfahrt7Programm3Wochentage (Mo.-So.)8Einstellung4Ziffernanzeige9Funktion5Textzeile10Astro-Abend7-de

FunktionserklärungRollladen-AuswahlBei der Rollladen-Funktion fährt der Rollladen nach Betätigung einer Fahrtastein Selbsthaltung.Jalousie-AuswahlBei der Jalousie-Funktion fährt die Jalousie im Tippbetrieb, um eine genauePositionierung der Lamellen zu ermöglichen. Drücken Sie eine Fahrtaste län-ger als 1 Sekunde, fährt die Jalousie in Selbsthaltung.Nach Anfahren der programmierten Zwischen- und Endlagenposition wird au-tomatisch eine Wendung der Lamellen durchgeführt (wenn die Wendepositionprogrammiert wurde)./ SchiebeschalterMit dem / Schiebeschalter wird der ausgewählte Kanal oder die ausge-wählte Gruppe zwischen Hand und Auto umgeschaltet. Die aktuelle Einstellungwird im Display angezeigt.KanalDer Kanal eines Senders kann in einen oder mehrere Empfänger eingelerntwerden. Die Ansteuerung eines Empfängers ist ein Individualbefehl, die meh-rerer Empfänger ein Gruppenbefehl.ZentralbefehlWählt man alle Kanäle des Senders an, kann man alle zugeordneten Empfän-ger/-gruppen gleichzeitig ansteuern.KanalwahltasteDie Kanalauswahl kann nur im Betriebsmodus erfolgen.Mit der Kanalwahltaste können bis zu 10 Kanäle ausgewählt werden. Ange-zeigt werden die einzelnen Kanäle durch das Aufleuchten der zugehörigenLED.8-de

KanalFarbe LED1-5 und Zentralbefehl 1-5grün6-10 und Zentralbefehl 6-10rot1-10 ZentralbefehlorangeDen eingelernten Kanal können Sie auf dem Beschriftungs-feld unter der Klarsichtfolie notieren.Halten Sie die Kanalwahltaste für 3 Sekunden gedrückt än-dert sich die Reihenfolge der Kanalauswahl.KanalkontrollleuchtenEin Funksignal wird durch das Aufleuchten der zugehörigen Kanalkontroll-leuchte signalisiert.Die Sendeleistung bzw. die Funkreichweite wird durch Abnahme der Batte-rieleistung reduziert. Leuchtet die Kanalkontrollleuchte bei Tastendruck nichtmehr, muss die Batterie gewechselt werden.BetriebsmodusSie sehen im Display die Uhrzeit und den akt. Betriebsmodus z.B. URLAUB.OK-TasteDurch Drücken der OK-Taste im Menü, werden die aktuell angezeigten Wertegespeichert.+/- TastenFolgende Bedienungen sind über + und - möglich:•Menü ->Wert verändern•Auto-Betrieb ->Informationen abfragen:∙+ Taste ->Nächste automatische Schaltzeit ∙- Taste ->Nächste automatische Schaltzeit ∙- Taste und OK Taste halten -> Astrozeit MENUE-TasteDurch Drücken der MENUE-Taste gelangen Sie in die Menüübersicht oder inden Betriebsmodus.Es erfolgt keine Speicherung des aktuell angezeigten Wertes.9-de

RESET-TasteDurch Drücken der RESET-Taste (mit einem Kugelschreiber oder Ähnlichem)wird das Gerät in die Werkseinstellung zurückgesetzt.Ausnahme: Menüpunkt Funktion, Sprachauswahl und Stadtauswahl.Sender bleibt im Empfänger eingelernt.Menü Uhrzeit/DatumUHR/DATIn diesem Menü stellen Sie die Uhrzeit und das Datum ein.Menü ProgrammPROGRAMMIm Menü PROGRAMM haben Sie die Möglichkeit, zwei verschiedene Funktio-nen einzustellen:•Astro Abend (1-5 und 6,7)•Individuell (1-5 und 6,7)ASTRO ABENDSteuert die Auffahrt nach der eingestellten Schaltzeit.Abfahrt nach Astrofunktion.

05:00 Uhr

07:00 Uhr

09:00 Uhr

15:00 Uhr

18:30 Uhr

22:00 Uhr

Winterzeit Sommerzeit Winterzeit

Sonnenaufgang

Sonnenuntergang
