Becker Centronic VarioControl VC420 Guide de planification
Centronic
VarioControl VC420
fr
en
de
nl
Montage- und Betriebsanleitung
Funkempfänger Unterputz
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
Radio Receiver, FlushMounted
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept for future reference.
Notice de montage et d’utilisation
Récepteur sans l, encastré
Informations importantes pour:
• l’installateur / • l’électricien / • l’utilisateur
À transmettre à la personne concernée !
Cette notice doit être conservée par l’utilisateur.
Montage- en gebruiksaanwijzing
Draadloze ontvanger, inbouw
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze gebruiksaanwijzing te bewaren.
2
Inhaltsverzeichnis
Contents
Allgemeines .............................................................................................. 4
Gewährleistung ......................................................................................... 4
Sicherheitshinweise .................................................................................. 4
Bestimmungsgemäße Verwendung ............................................................ 5
Anzeigen und Tastenerklärung .................................................................. 6
Anschluss ................................................................................................. 7
Erklärungen .............................................................................................. 8
Einlernen des Funks .................................................................................. 9
Programmierung ......................................................................................13
Technische Daten ....................................................................................15
Was tun, wenn...? .....................................................................................15
General ...................................................................................................16
Warranty ..................................................................................................16
Safety instructions ...................................................................................16
Intended use ...........................................................................................17
Explanation of displays and buttons ...........................................................18
Installation ...............................................................................................19
Explanations ........................................................................................... 20
Programming the remote control ...............................................................21
Programming .......................................................................................... 25
Technical data......................................................................................... 27
What to do if...? ....................................................................................... 27
fr
en
de
nl
3
Sommaire
Inhoudsopgave
Généralités ............................................................................................. 28
Prestation de Garantie ............................................................................. 28
Instructions de sécurité ........................................................................... 28
Utilisation prévue .................................................................................... 29
Explication des textes d’afchage et des touches ......................................... 30
Branchement ...........................................................................................31
Explications ............................................................................................ 32
Programmation de la radio ....................................................................... 33
Programmation ........................................................................................37
Caractéristiques techniques .................................................................... 39
Que faire si ... ? ....................................................................................... 39
Algemeen .............................................................................................. 40
Garantieverlening .................................................................................... 40
Veiligheidsrichtlijnen ............................................................................... 40
Doelmatig gebruik ....................................................................................41
Verklaring van displays en toetsen ............................................................ 42
Aansluiting ............................................................................................. 43
Verklaringen ........................................................................................... 44
Programmeren van de zender .................................................................. 45
Programmierung ..................................................................................... 49
Technische gegevens ...............................................................................51
Wat te doen, als ...? ..................................................................................51
4
Montage- und Betriebsanleitung
Vorsicht
• Verletzungsgefahr durch Stromschlag.
• Anschlüsse an 230 V Netz müssen durch eine Elektrofachkraft erfol-
gen.
• Schalten Sie vor der Montage die Anschlussleitung spannungsfrei.
• Die Vorschriften der örtlichen Energieversorgungsunternehmen
sowie die Bestimmungen für nasse und feuchte Räume nach VDE
100, sind beim Anschluss einzuhalten.
• Nur in trockenen Räumen verwenden.
• Verwenden Sie nur unveränderte Becker Originalteile.
• Halten Sie Personen aus dem Fahrbereich der Anlagen fern.
• Halten Sie Kinder von Steuerungen fern.
• Beachten Sie Ihre landesspezischen Bestimmungen.
• Wird die Anlage durch ein oder mehrere Geräte gesteuert, muss der
Fahrbereich der Anlage während des Betriebes einsehbar sein.
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z. B. Quetschungen, führen, so
dass bauliche Veränderungen nur nach Absprache mit uns und unserer Zustim-
mung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden
Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
Gewährleistung
Sicherheitshinweise
Allgemeines
Der vom Werk ausgelieferte VC420 wandelt Funksignale in Steuersignale um.
Ein bedrahteter Antrieb kann mit dem VC420 per Funk gesteuert werden.
fr
en
de
nl
5
Bestimmungsgemäße Verwendung
Der VC420 darf nur für die Ansteuerung von Rollladen, Markisen, Jalousie
und Beleuchtungsanlagen verwendet werden.
Der Anschluss von Fremdgeräten muss in Rücksprache mit dem Fachhandel
durchgeführt werden.
• Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Stö-
rungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughäfen).
• Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen eine
Funktionsstörung im Handsender oder Empfänger keine Gefahr für Perso-
nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicherheits-
einrichtungen abgedeckt ist.
• Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fernmel-
deanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, die ord-
nungsgemäß im gleichen Frequenzbereich betrieben werden).
• Funkempfänger nur mit vom Hersteller zugelassenen Geräten und Anlagen
verbinden.
Hinweis
Achten Sie darauf, dass die Steuerung nicht im Bereich metallischer
Flächen oder magnetischer Felder installiert und betrieben wird.
Funkanlagen, die auf der gleichen Frequenz senden, können zur Stö-
rung des Empfangs führen.
Es ist zu beachten, dass die Reichweite des Funksignals durch den Ge-
setzgeber und die baulichen Maßnahmen begrenzt ist.
6
Montage- und Betriebsanleitung

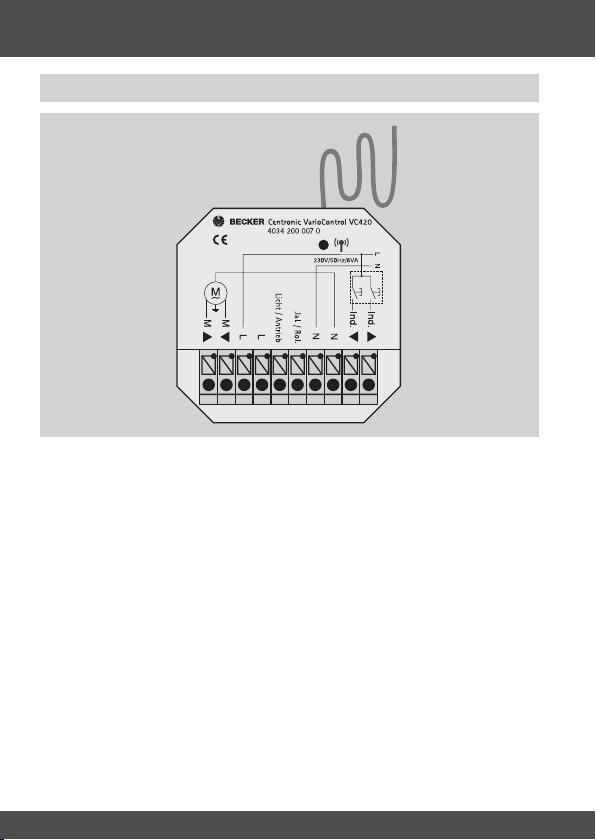

Anzeigen und Tastenerklärung
Antenne
Einlerntaste
Anschlussklemmen
fr
en
de
nl
7
Vorsicht
• Verletzungsgefahr durch Stromschlag.
• Anschluss nur durch eine Elektrofachkraft!
• Gerät bietet nur Handrückenschutz kein Berührungsschutz.
• Antenne nicht knicken, kürzen oder verlängern.
• Einlerntaste nur mit isoliertem Werkzeug bedienen.
• Wird mehr als ein Antrieb über der VC420 angesteuert, müssen
die Antriebe durch Relaissteuerungen entkoppelt werden. Die-
se Entkopplung entfällt bei BeckerAntrieben mit elektronischer
Endabschaltung.
• Beachten Sie den Schaltstrom des Gerätes.
Anschluss
1. Schließen Sie den VC420 wie folgt an:
2. Lernen Sie einen Sender auf den Empfänger ein (siehe Kapitel „Einlernen des
Funks“)
3. Befestigen Sie das Gerät in der Dose.
Hinweis
Achten Sie auf optimalen Funkempfang.
Antrieb
Individual
Jal. / Rol.
Licht / Antrieb
8
Montage- und Betriebsanleitung
Erklärungen
Ausgänge
Schließen Sie den Antrieb an die Ausgänge des Gerätes an. Die Pfeile auf dem
Gerät zeigen die Laufrichtung des Antriebes an.
Licht/Antrieb
Mit einer Brücke zwischen L und Codierklemme Licht/Antrieb können Sie die
Laufzeit von 120 Sekunden auf unendlich stellen.
Jalousie/Rollladen
Mit einer Brücke zwischen L und Codierklemme Jalousie/Rollladen können Sie
den Empfänger im Tippbetrieb ansteuern. Drücken Sie die Fahrtaste länger als
1 Sek., fährt die Jalousie in Selbsthaltung.
Individualeingänge
Drückt man eine Fahrtaste eines Tasters länger als 0,5 Sekunden, fährt der Be-
hang in die gewünschte Richtung bis zur Endlage. Drückt man die Fahrtaste
kürzer als ca. 0,5 Sekunden, stoppt der Behang.
fr
en
de
nl
9
Vorsicht
• Verletzungsgefahr durch Stromschlag.
• Anschluss nur durch eine Elektrofachkraft!
• Gerät bietet nur Handrückenschutz kein Berührungsschutz.
• Einlerntaste nur mit isoliertem Werkzeug bedienen.
• Beachten Sie den Schaltstrom des Gerätes.
VC420 in Lernbereitschaft bringen
a) VC420 in Lernbereitschaft bringen durch Einschalten der Spannung
Schalten Sie die Spannung ein.
Der VC420 geht für 3 Minuten in Lernbereitschaft.
b) VC420 in Lernbereitschaft bringen mit der Einlerntaste
Drücken Sie die Einlerntaste für 3 Sekunden.
Der VC420 geht für 3 Minuten in Lernbereitschaft.
Mastersender einlernen
Drücken Sie die Lerntaste des Senders innerhalb der Lernbereitschaft für
3 Sekunden.
Der Behang quittiert den Einlernvorgang mit einer nickenden Bewegung, d.
h. der Behang bewegt sich einige Zentimeter und reversiert genauso weit.
Diese Quittierung wird im folgenden als „Nicken“ bezeichnet.
Damit ist der Einlernvorgang beendet.
Hinweis
Falls im Empfänger schon ein Sender eingelernt ist, drücken Sie die
Lerntaste für 10 Sekunden.
Einlernen des Funks
10
Montage- und Betriebsanleitung
Einlernen weiterer Sender
Hinweis
Es können neben dem Mastersender noch bis zu 15 Sender in den
VC420 eingelernt werden.
Drücken Sie die Lerntaste des eingelernten Mastersenders für 3 Sekunden.
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Drücken Sie nun die Lerntaste eines neuen Senders, der der VC420 noch nicht
bekannt ist, für 3 Sekunden. Damit wird die Lernbereitschaft der VC420 für
einen neuen Sender für 3 Minuten aktiviert.
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Jetzt drücken Sie die Lerntaste des neu einzulernenden Senders noch einmal
für 3 Sekunden.
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Der neue Sender ist nun eingelernt.
Sender löschen
Sender einzeln löschen
Hinweis
Der eingelernte Mastersender kann nicht gelöscht werden. Er kann nur
überschrieben werden.
Drücken Sie die Lerntaste am Mastersender für 3 Sekunden.
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Jetzt drücken Sie die Lerntaste des zu löschenden Senders für 3 Sekunden
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Anschließend drücken Sie noch einmal die Lerntaste des zu löschenden Sen-
ders für 10 Sekunden
Die Quittierung erfolgt durch ein „Nicken“ des Behanges.
Der Sender wurde aus der VC420 gelöscht.
Autres manuels pour Centronic VarioControl VC420
1
Table des matières
Langues :
Autres manuels Becker Récepteur
Becker
Becker B-Tronic VarioControl VC4200B Manuel utilisateur
Becker
Becker Centronic VarioControl VC220 Manuel utilisateur
Becker
Becker VC210 Manuel utilisateur
Becker
Becker RN3320 Manuel du propriétaire
Becker
Becker Centronic VarioControl VC420 Manuel utilisateur
Becker
Becker Centronic VarioControl VC220 Manuel utilisateur
Becker
Becker Centronic VarioControl VC360-II Manuel utilisateur
Becker
Becker Grand Prix Manuel utilisateur
Becker
Becker Centronic VarioControl VC310 Series Manuel utilisateur
Becker
Becker Centronic VarioControl VC470-II Manuel utilisateur
Becker
Becker Centronic VarioControl VC520 Manuel utilisateur
Becker
Becker Centronic VarioControl VCJ470 Manuel utilisateur
Becker
Becker Centronic VarioControl VC120 Manuel utilisateur
Becker
Becker Centronic VarioControl VC360 Manuel utilisateur
Becker
Becker CASCADE PRO Manuel utilisateur
Becker
Becker Centronic VarioControl VC420 PLUS Manuel utilisateur
Becker
Becker Centronic VarioControl VC520 Manuel utilisateur
Becker
Becker Centronic VarioControl VC120h Manuel utilisateur
Becker
Becker CentronicPLUS LC120 PLUS Manuel utilisateur
Becker
Becker Centronic VarioControl VC320 Manuel utilisateur
