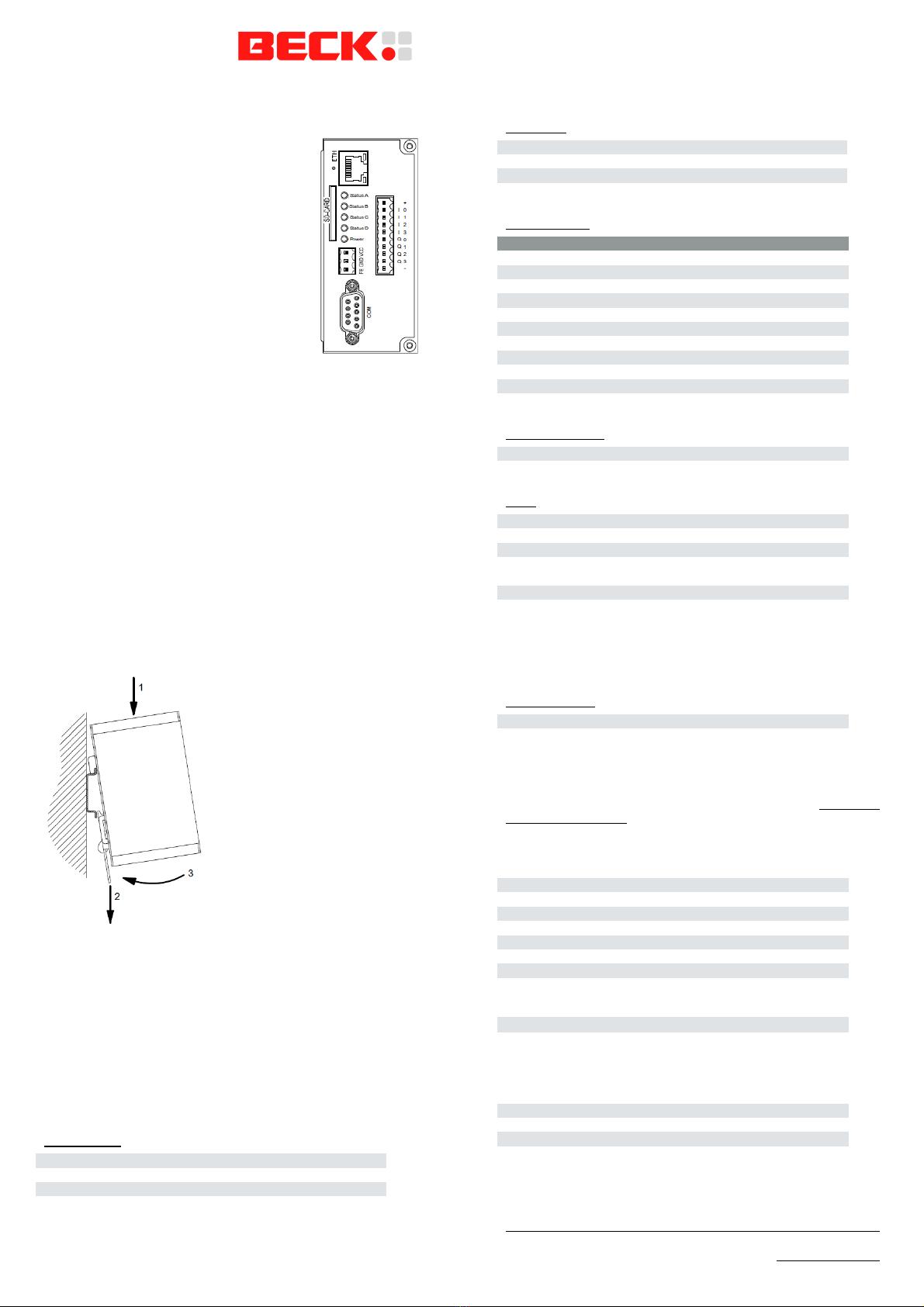

com.tom BASIC 5.2 – Start-up Guide
The com.tom BASIC device communicate with
the web portal via Ethernet and the existing
network infrastructure. The communication
mechanism has a low data volume and can be
integrated easily in the existing network infra-
structure.
Device may only be put into service and operated by qualified
personnel.
The device is designed for an installation on a grounded 35 mm
DIN Rail in dry rooms.
After the installation the housing of the device is connected with
functional earth.
The power supply must be a grounded circuit (PELV).
The power supply must be a limited power source according to
EN60950-1 cap. 2.5 or the device must be provided with an anti-
surge fuse of 2 A. The digital I/Os are provided with a detached
anti-surge fuse of 4 A.
Pin Assignment
Power Supply
FE Functional earth
GND Ground
VCC 24 VDC
Digital I/Os
+ 24 VDC
I0 - I3 Digital input, sink
Q0 - Q3 Digital output, source
- Ground
Serial Interface
RS232 RS485 RS422
Pin 1 NC A(-/Y) A(TxD)
Pin 2 RxD NC NC
Pin 3 TxD NC NC
Pin 4 NC NC A'(RxD)
Pin 5 GND GND GND
Pin 6 NC B(+/Z) B(TxD)
Pin 7 RTS NC NC
Pin 8 CTS NC NC
Pin 9 NC NC B'(RxD)
Housing Connected to functional earth
Ethernet Interface
Green LED Link indication
Yellow LED Activity indication
LEDs
Status A Freely programmable
Status B Freely programmable
Status C Communication with Portal successful
Status D Program loaded (on) / executed (flashing) /
stopped (off)
Power Device is powered
Other Interfaces
SD card interface MMC/SD memory cards
SIM card interface no function
Getting Started
Wire the com.tom device according to the technical data. Get the
Getting Started documentation com.tom-CODESYS at www.beck-
ipc.com/gettingstarted and follow the steps described there to put
your com.tom device into operation.
General Data
Size (W x L x H) 46 x 103 x 63 mm
Operating temperature 0 to 55 °C
Electrical shock Class III
Protection rating IP20
EMC emission IEC 61000-6-4
EMC immunity IEC 61000-6-2
Compliance CE, RoHS
Electrical Data
Supply voltage 24 VDC (15 %)
Active current < 80 mA (without I/Os)
≤0.5 A / output
Scope of supply
1 Piece com.tom BASIC 5.2
1 Piece Start-up guide
1 Piece Connector 3-pin
1 Piece Connector 10-pin
Copyright © 2013 Beck IPC GmbH
www.beck-ipc.com
com.tom BASIC 5.2 – Inbetriebnahmeanleitung
Die Kommunikation der com.tom-BASIC-
Geräte mit dem Web-Portal erfolgt via Ethernet
und die vorhandene Netzwerkinfrastruktur. Der
Kommunikationsmechanismus hat ein gerin-
ges Datenaufkommen und lässt sich problem-
los in die vorhandene Netzwerkinfrastruktur
integrieren.
Montage und Inbetriebnahme darf nur durch qualifiziertes
Personal erfolgen.
Das Gerät ist für eine Montage auf geerdeten 35-mm-Hutschienen
in trockenen Räumen vorgesehen.
Im montierten Zustand ist das Gehäuse des Gerätes mit Betriebs-
erde verbunden. Die Stromversorgung ist als PELV Stromkreis
(Verbindung zwischen Masse und Betriebserde) auszuführen. Die
Stromversorgung muss eine Stromquelle mit begrenzter Energie
nach EN60950-1 Kap. 2.5 sein oder das Gerät ist mit einer Siche-
rung 2 A träge abzusichern. Die digitalen I/Os sind getrennt mit 4 A
träge abzusichern.
Anschlussbelegung
Spannungsversorgung
FE Betriebserde
GND Masse
VCC 24 VDC
Digital I/O‘s
+ 24 VDC
I0 - I3 digitale Eingänge, stromziehend
Q0 - Q3 digitale Ausgänge, stromliefernd
- Masse
Serielle Schnittstelle
RS232 RS485 RS422
Pin 1 NC A(-/Y) A(TxD)
Pin 2 RxD NC NC
Pin 3 TxD NC NC
Pin 4 NC NC A'(RxD)
Pin 5 GND GND GND
Pin 6 NC B(+/Z) B(TxD)
Pin 7 RTS NC NC
Pin 8 CTS NC NC
Pin 9 NC NC B'(RxD)
Gehäuse mit Betriebserde verbunden
Ethernet-Schnittstelle
grüne LED Link-Anzeige
gelbe LED Aktivitätsanzeige
LEDs
Status A frei programmierbar
Status B frei programmierbar
Status C Kommunikation mit Portal erfolgreich
Status D Programm geladen (ein)
/ wird ausgeführt (blinkend) / gestoppt (aus)
Power Versorgungsspannung vorhanden
Weitere Schnittstellen
SD-Kartenschacht MMC/SD-Karten
SIM-Kartenschacht ohne Funktion
Inbetriebnahme
Schließen Sie das com.tom-Gerät entsprechend den Vorgaben an.
Laden Sie die Getting-Started-Dokumentation com.tom-CODESYS
von www.beck-ipc.com/gettingstarted herunter und folgen Sie den
dort beschriebenen Schritten, um Ihr com.tom-Gerät in Betrieb zu
nehmen.
Allgemeine Daten
Maße (B x L x H) 46 x 103 x 63 mm
Betriebstemperatur 0 bis 55 °C
Schutzklasse Klasse III
Schutzart IP20
Störaussendung IEC 61000-6-4
Störfestigkeit IEC 61000-6-2
Prüfzeichen CE, RoHS
Elektrische Daten
Versorgungsspannung 24 VDC (15 %)
Betriebsstrom < 80 mA (ohne I/Os)
≤0,5 A / Ausgang
Lieferumfang
1 Stück com.tom BASIC 5.2
1 Stück Inbetriebnahmeanleitung
1 Stück Steckverbinder 3-polig
1 Stück Steckverbinder 10-polig
TN 748513
Version 1.1
