b-intense Zen Manuel utilisateur
230 Volt
b-intense Zen
Montageanleitung
Assembly instructions
Montagehandleiding
Notice de montage
Istruzioni di montaggio
INFRAROTKABINEN

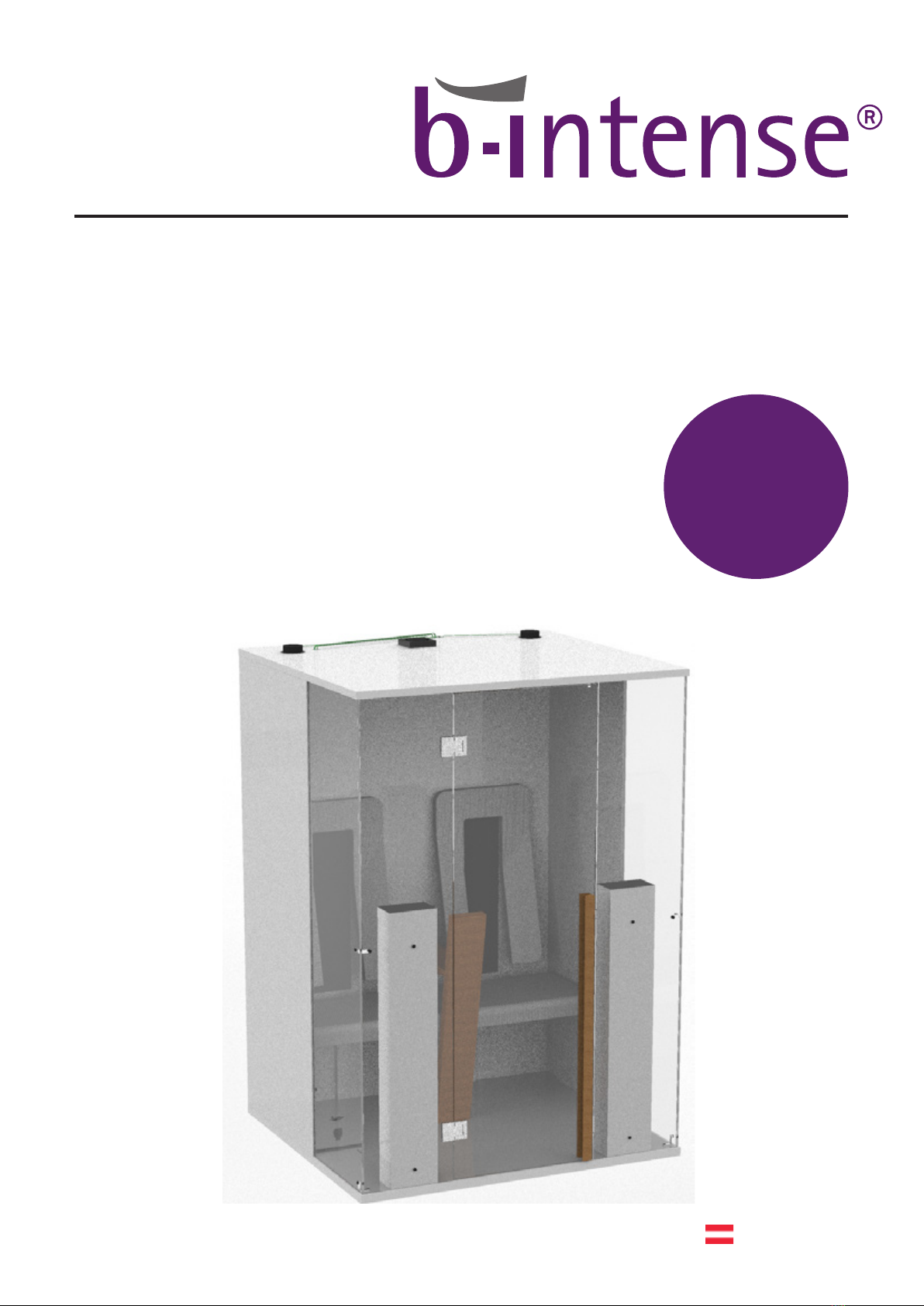

Infrarotkabine b-intense®ZEN
Montageanleitung
Assembly instructions
Montagehandleiding
Notice de montage
Istruzioni di montaggio
www.b-intense.at
© b-intense®
Version 04/2021 Made in Austria
2

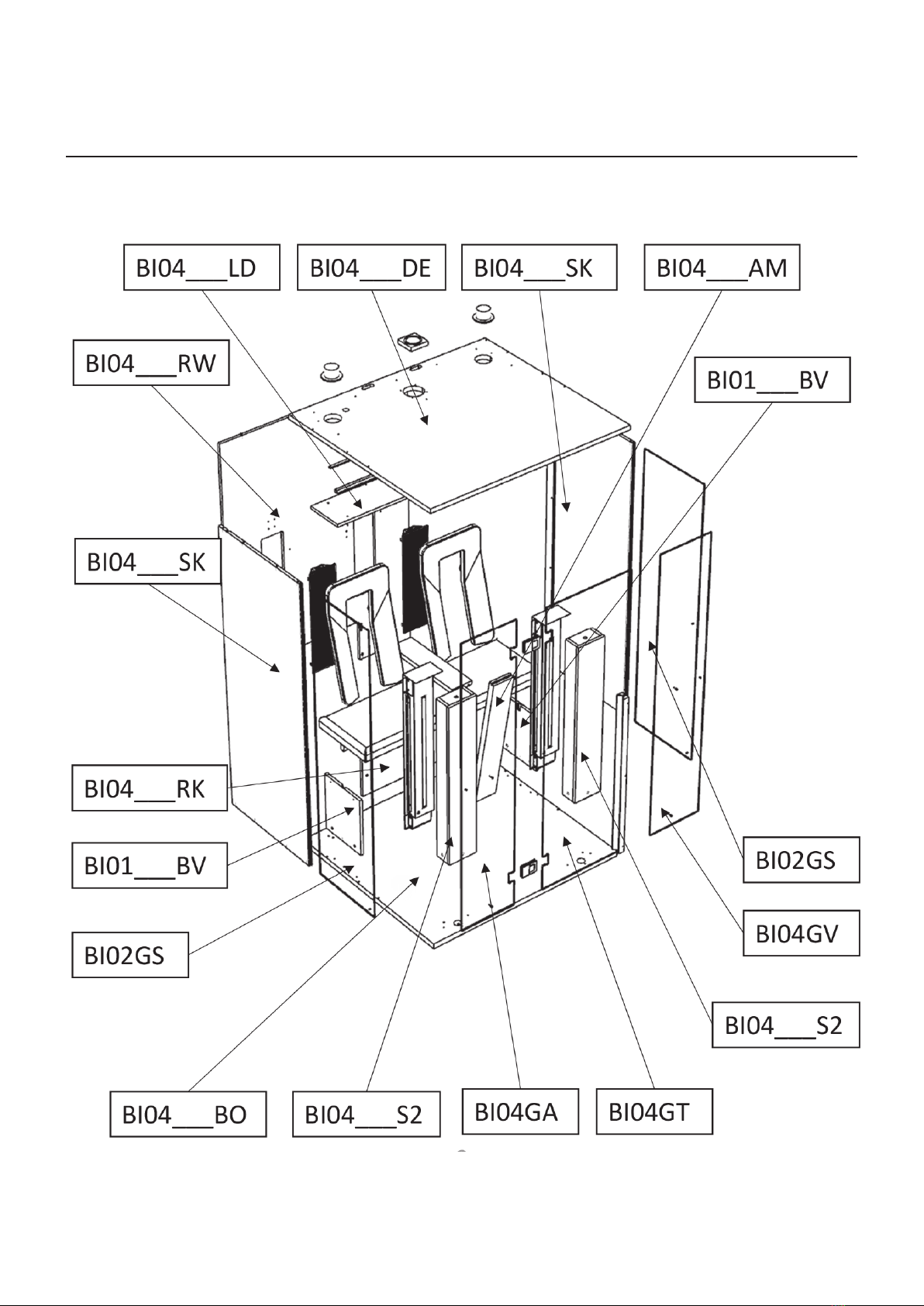

b-intense®ZEN
3
b-intense®ZEN
b-intense Zen
3

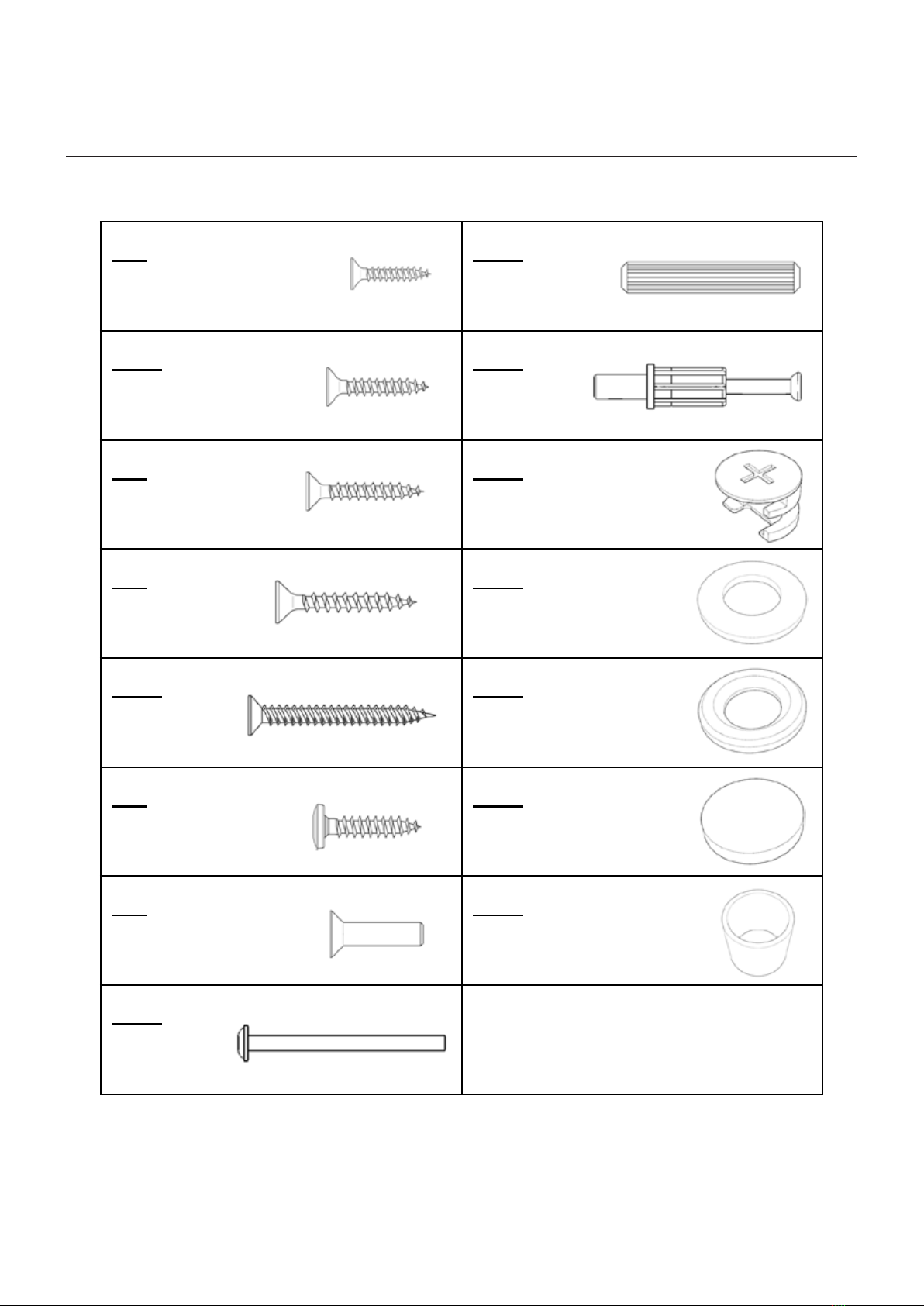

A1 3x16
23 x
A13 8x30
24 x
A42 3,5x25
13 x
A17
18 x
A2 3,5x30
4 x
A18
18 x
A3 3,5x35
8 x
A22 Ø12
16 x
A39 4x50
17 x
A23
12 x
A5 5x20
8 x
A24
12 x
A7 4x14
6 x
A25 Ø7
10 x
A52 4x60
5 x
4
b-intense®ZEN
b-intense Zen
4

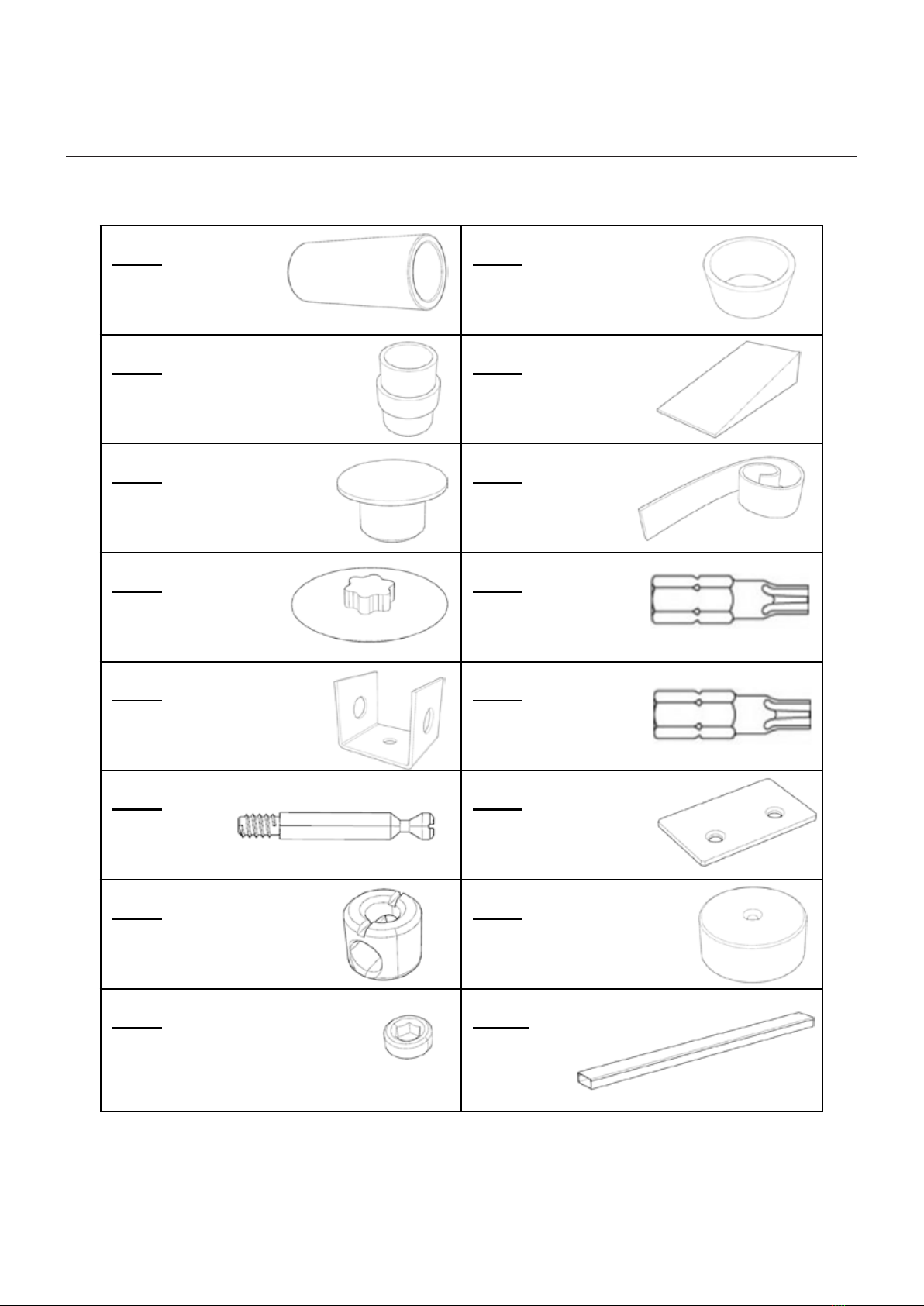

A27 Ø13x30
5 x
A58 Ø10
3 x
A28
1 x
A31
2 x
A29 Ø13
3 x
A33
1 x 8m
A49 Ø12
4 x
A44 Torx 10
1 x
A30
1 x
A45 Torx 20
1 x
A14
3 x
A46 50x30x2
2 x
A15
3 x
A47 Ø50x20
4 x
A16
3 x
A51 395x30x15
2 x
5
b-intense®ZEN
b-intense Zen
5

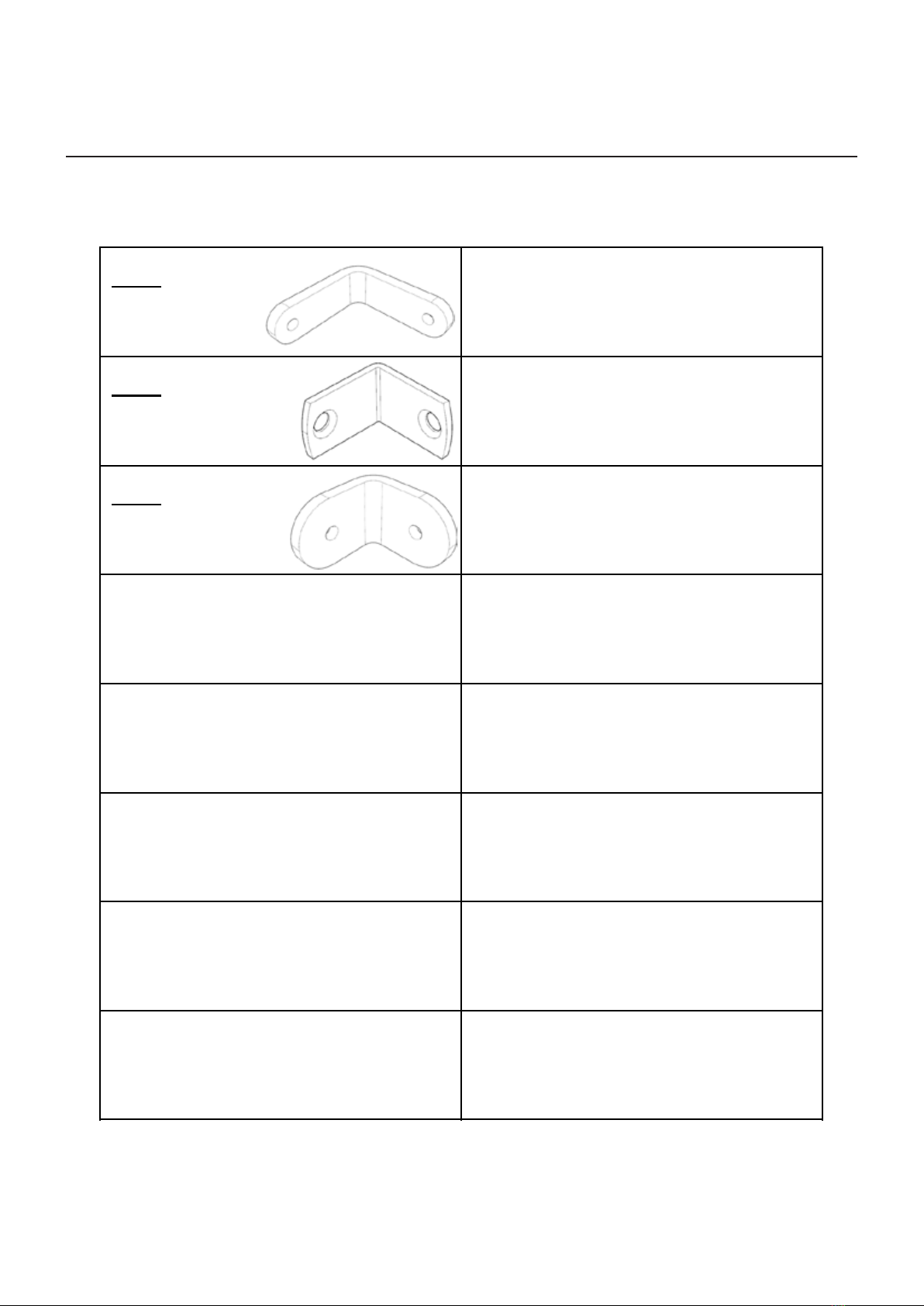

A26 40x40x13
4 x
A43 20x20x13
4 x
A60 35x35x25
1 x
6
b-intense®ZEN
b-intense Zen
6

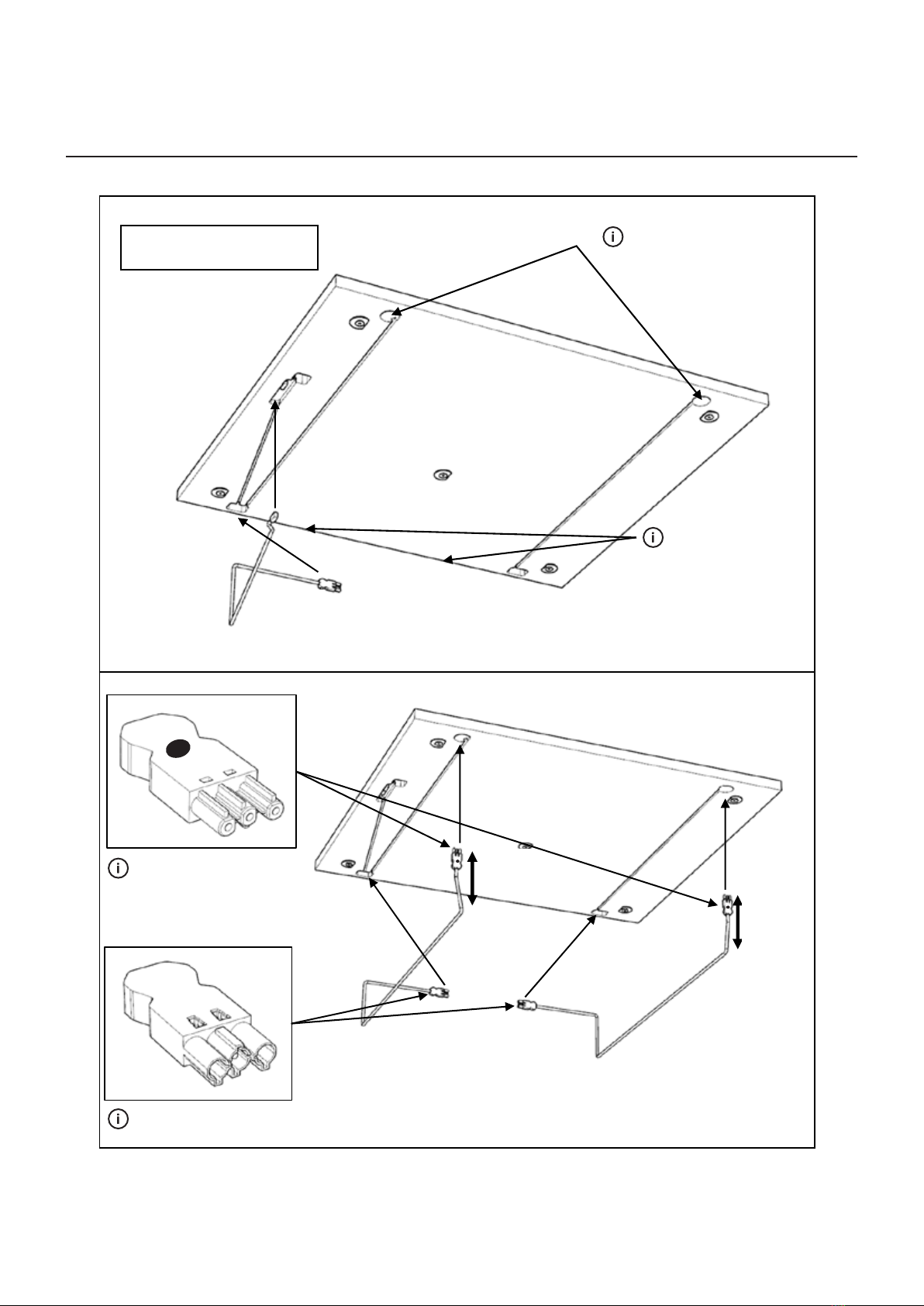

BI04___BO
200mm
200
mm
Kabel Fußbodenheizung anschließen.
Insert cable for oor heang.
Frontstrahlerkabel einsetzen beidseig.
Hinweis: Kabel ist beim Frontstrahler beigepackt.
Fit front heater cables on both sides.
Note: Cable is included with the front spotlight.
Stecker zur Steuerung.
Plug to control unit.
Stecker zum Fronstrahler.
Achtung roter Punkt!
Plug to the front heater.
Aenon red dot!
Achtung: hier werden die
Frontstrahler monert.
Aenon: here the front
heater are mounted.
Achtung: hier wird die
Rückseite monert.
Aenon: here the
back is mounted.
7
b-intense®ZEN
b-intense Zen
7

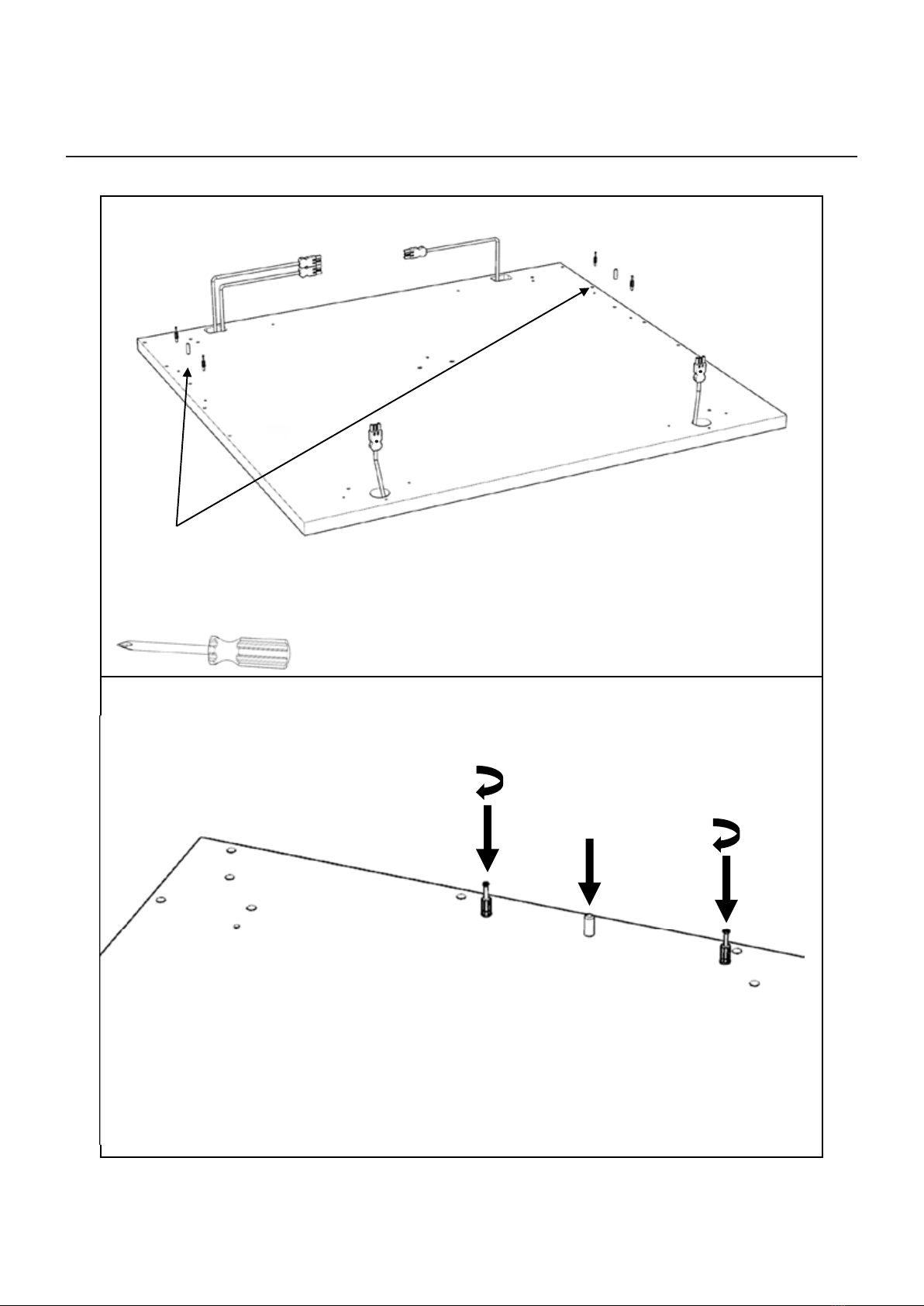

A13 2x
A17 4x
+
8
b-intense®ZEN
b-intense Zen
8

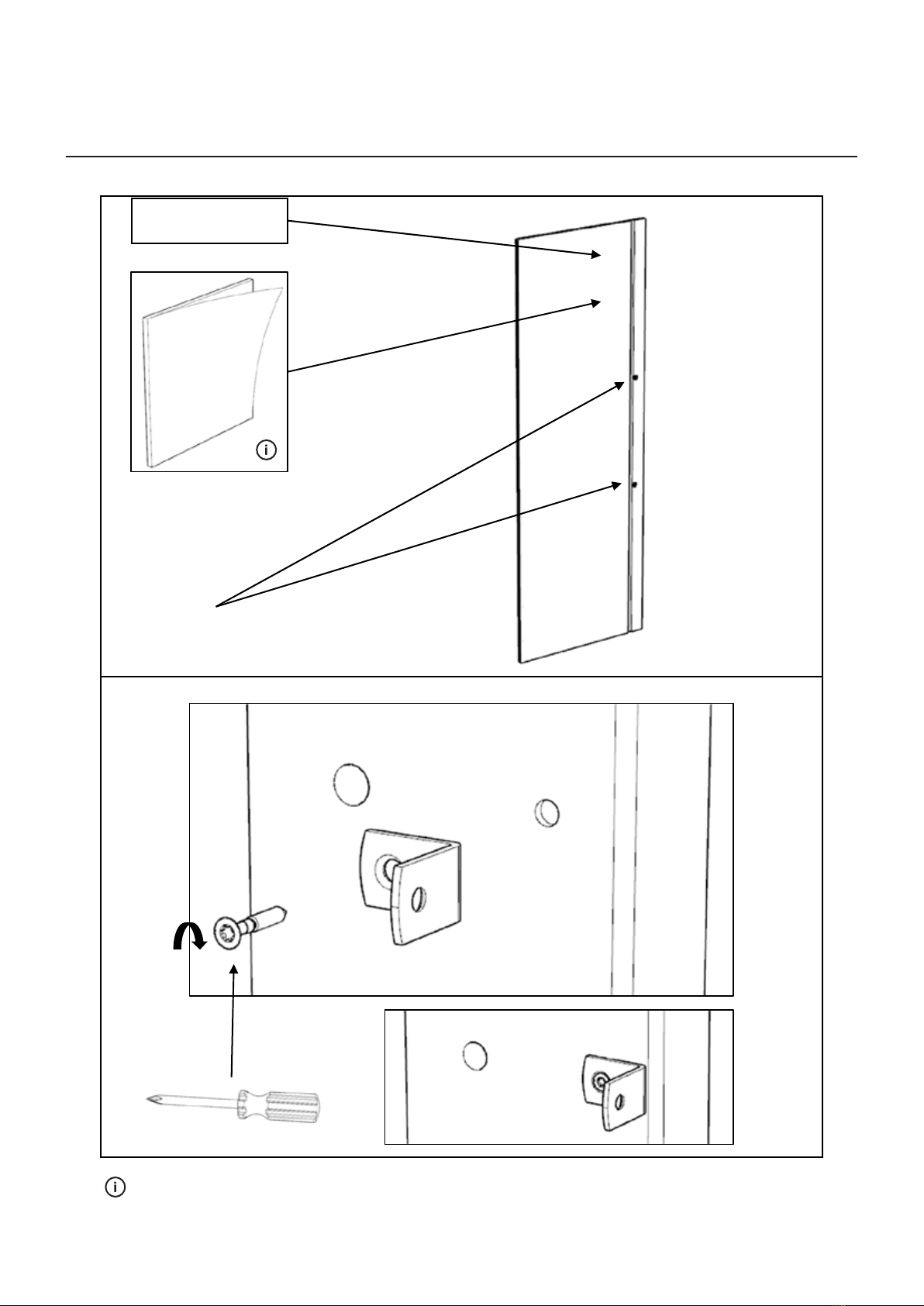

A18 4x
BI01___BV 2x
Je nach Dekor gegebenenfalls Schutzfolie abziehen. Achtung: nicht alle Plaen haben Schutzfolie.
Depending on the decor, remove protecve foil if necessary. Aenon: not all products have that foil.
9
b-intense®ZEN
b-intense Zen
9

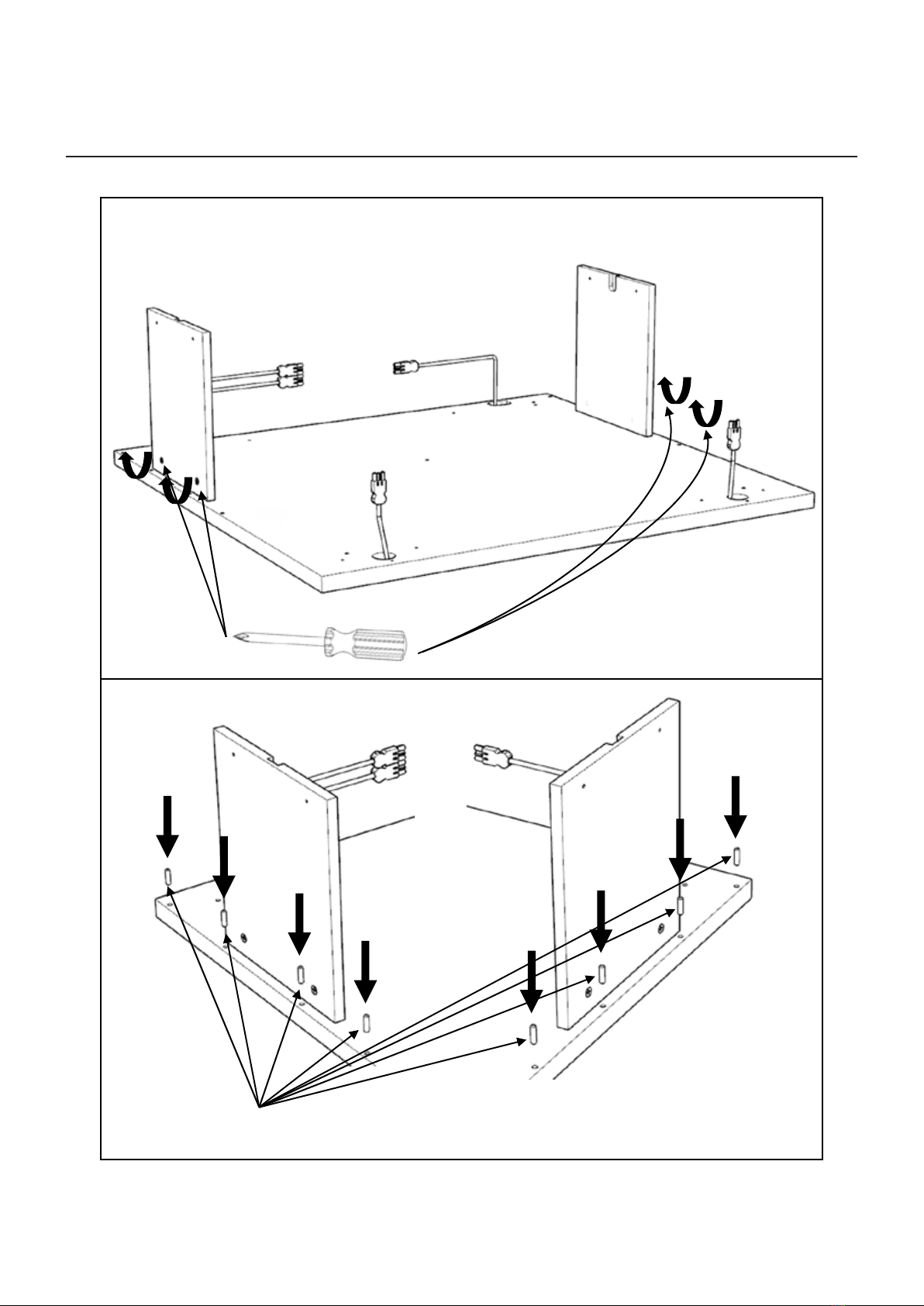

A13 8x
10
b-intense®ZEN
b-intense Zen
10

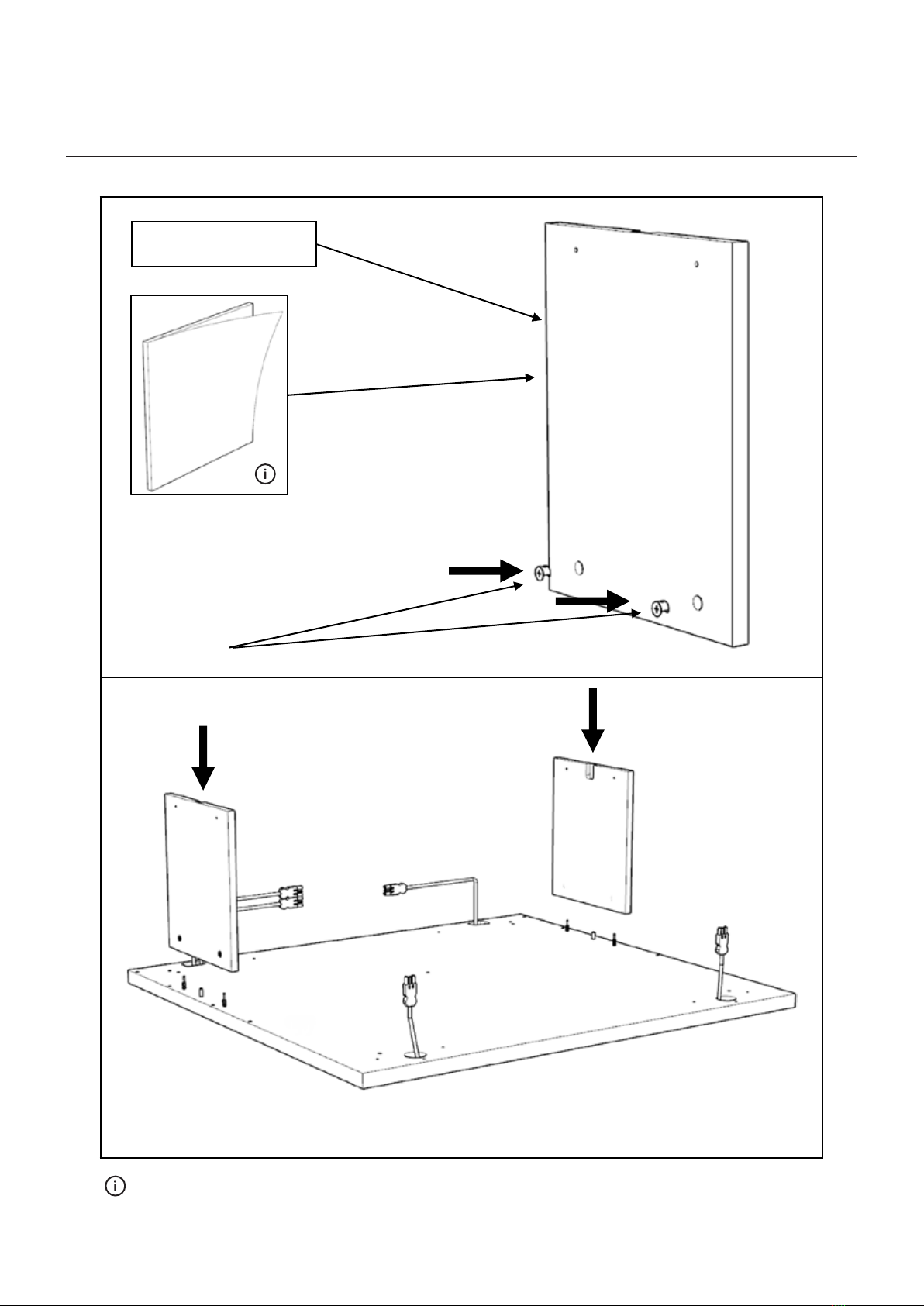

A1 2x
A43 2x
BI04___SK
Je nach Dekor gegebenenfalls Schutzfolie abziehen. Achtung: nicht alle Plaen haben Schutzfolie.
Depending on the decor, remove protecve foil if necessary. Aenon: not all products have that foil.
