axing premium-line BVS 12-69N Manuel utilisateur

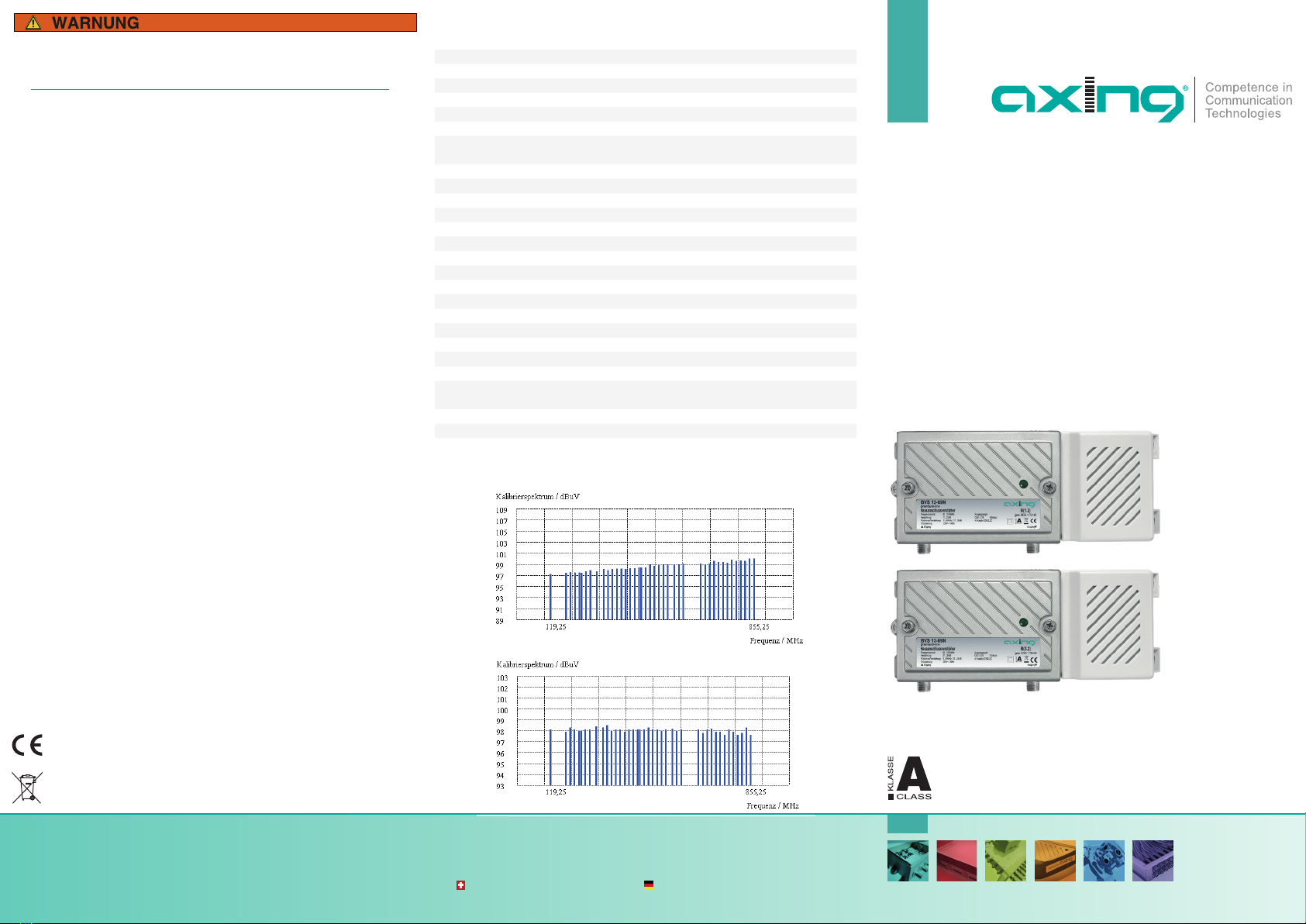

Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
Seite 1 von 2 | AXING-BA_BVS-12-13-69N | 2022-10-05
Technische Verbesserungen,Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Hersteller
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR-Kontaktadresse
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
EU-Konformitätserklärung
Hiermit erklärt die AXING AG, dass die Produkte mit CE-Kennzeichnung den
geltenden EU-weiten Anforderungen entsprechen.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
BVS 12-69N
BVS 13-69N
premium-line
CATV-Verstärker
Betriebsanleitung
Technische Daten:
² CSO/CTB @ 3dB slope, 100 dBµV
² CSO/CTB @ flat 0dB slope, 98 dBµV
Typ BVS 12-69N BVS 13-69N
EMV gemäß EN 50083-2, Klasse A
Einstufung nach 1 TS 140 B 1.2 B 3.2
Downstream
Frequenzbereich 85…1006 MHz
Verstärkung 17…20 dB 27…30 dB
Max. Ausgangspegel CSO/CTB (CE-
NELEC-Raster,41Kanäle,60dBIMA)
100 dBµV
Dämpfung: stufenloser Pegelsteller 0…20 dB
Entzerrung: stufenloser Pegelsteller 0…18 dB
Rückflussdämpfung ≥ 14 dB (-1,5 dB/Octave)
Rauschmaß typ. 7 dB
Upstream
Frequenzbereich 5…65 MHz
Verstärkung 17…20 dB 25…28 dB
Dämpfung: stufenloser Pegelsteller 0…20 dB
HF-Anschlüsse
Typ F-Buchse
Allgemein
Netzteil 230 VAC / 50 Hz
Betriebsanzeige LED
Leistungsaufnahme 6 W
Potentialausgleichanschluss 4 mm²
Betriebstemperaturbereich (ge-
mäßEN60065)
-20…+50°C
Maße (B × H × T) ca. 192 × 89 × 40 mm
Gewicht 0,360 kg
Schutzklasse IP 20
Seite 2 von 2 | AXING-BA_BVS-12-13-69N | 2022-10-05
Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken von Radio- und
Fernsehsignalen im Haus geeignet! Wird das Gerät für andere Einsätze ver-
wendet, wird keine Garantie übernommen!

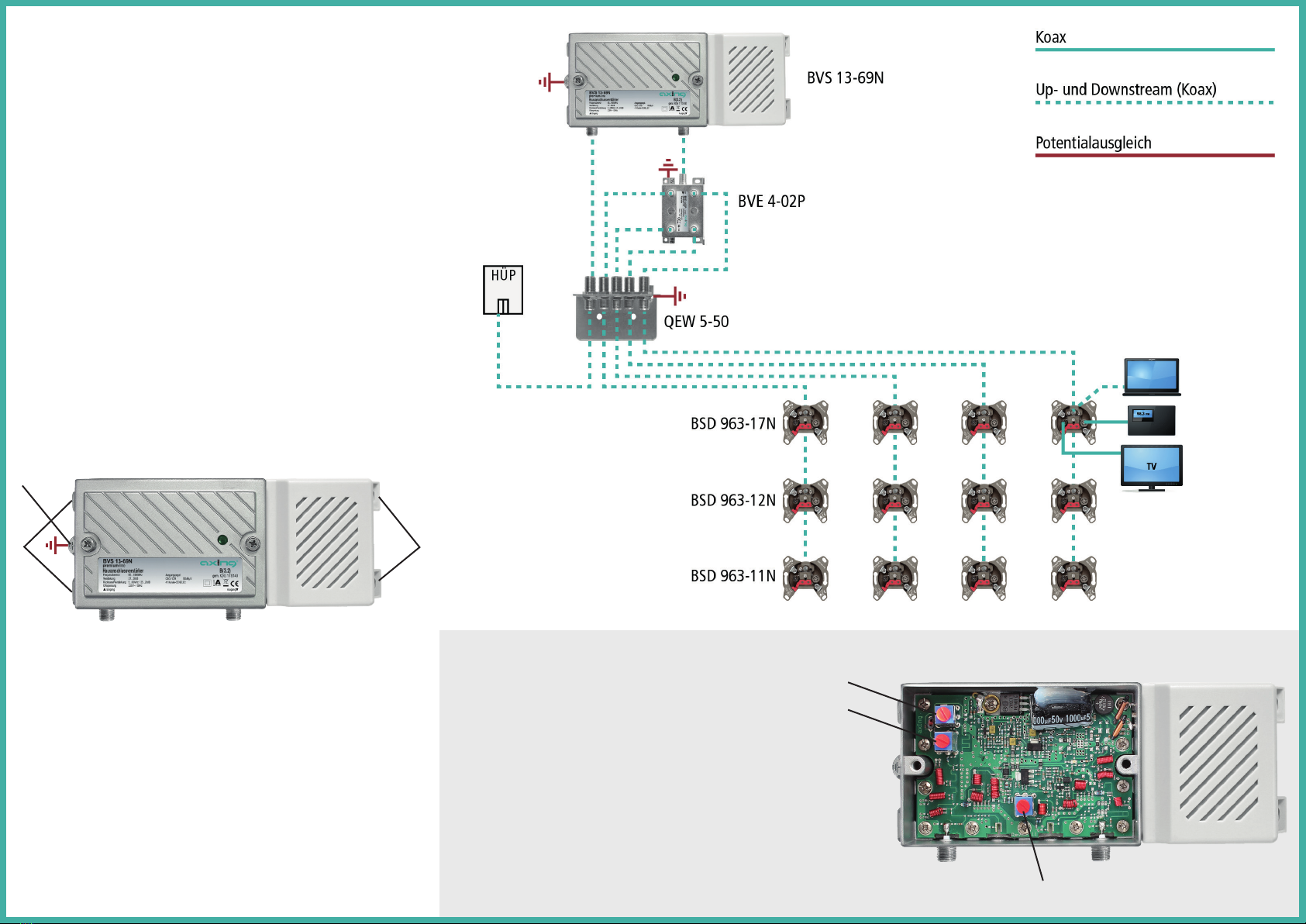

Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung in Sternstruktur
(1) und Baumstruktur (2).
HF-Anschluss:
Schließen Sie den Eingang des Verstärkers am Hausübergabepunkt an.
Verbinden Sie den Ausgang des Verstärkers mit Ihrer Hausverteilung.
Verwenden Sie hierfür ein hochgeschirmtes Koaxialkabel mit einem
F- Anschlussstecker. Passende Kabel und Stecker finden Sie im aktuellen
AXING-Katalog oder unter www.axing.com.
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
Verwenden Sie den Potenzialausgleichsanschluss am Gerät (3).
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschlie-
ßen, verwenden Sie z. B. Erdungsblöcke CFA oder Erdungswinkel QEW am
Eingang und Ausgang des Verstärkers.
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher an den Geräten (4).
4 4
3
7 Dämpfung Rückkanal
5 Entzerrung
6 Dämpfung
1
2
Einstellungen:
Sie können mit den Reglern (5) und (6) die Entzerrung und Dämpfung im
Vorwärtsweg einstellen.
Mit dem Regler (7) können Sie die Dämpfung des Rückkanals einstellen.

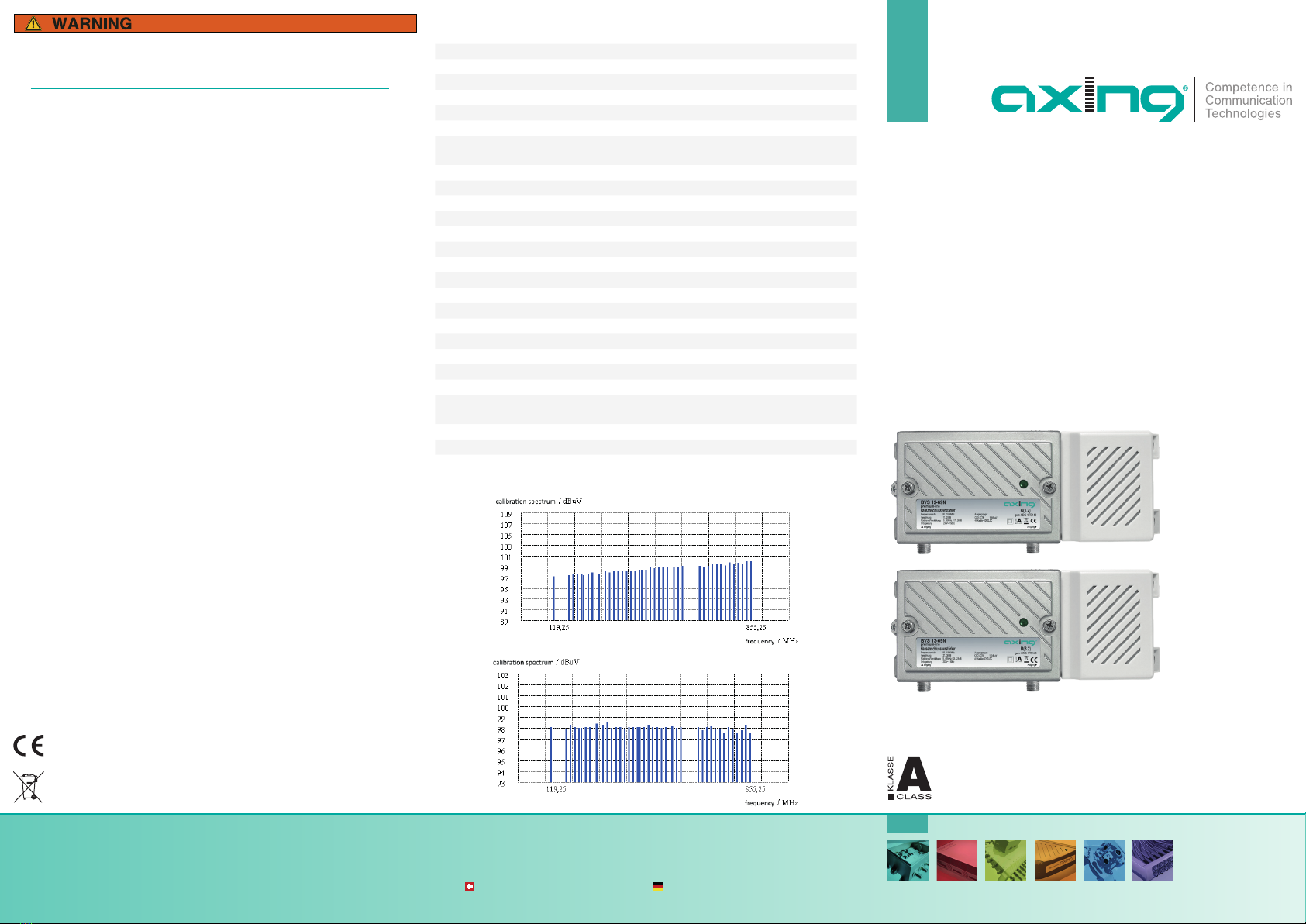

Observe the safety instructions supplied with the device!
They are also available at the following Internet address:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Use the device only as described in these operating instructions and in
particular in accordance with the state of the art.
If the device is used for other purposes, no warranty will be assumed!
Page 1 of 2 | AXING-BA_BVS-12-13-69N | 2022-10-05
Technical improvements, changes in design, printing and other errors reserved.
Manufacturer
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EEA contact address
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
EU Declaration of Conformity
Hereby AXING AG declares that the CE marked products comply with the
valid EU guidelines.
WEEE Nr. DE26869279 | Electrical and electronic components must not be
disposed of as residual waste, it must be disposed of separately.
BVS 12-69N
BVS 13-69N
premium-line
CATV amplifiers
Operation Instructions
Technical data:
Type BVS 12-69N BVS 13-69N
EMC according to EN 50083-2, class A
Classification according to 1 TS 140 B 1.2 B 3.2
Downstream
Frequency range 85…1006 MHz
Gain 17…20 dB 27…30 dB
Max. output level CSO/CTB (CENELECras-
ter,41 channels,60dBIMA)
100 dBµV
Attenuation: continuously adjustable 0…20 dB
Equalization: continuously adjustable 0…18 dB
Return loss ≥ 14 dB (-1,5 dB/Octave)
Noise figure typ. 7 dB
Upstream
Frequency range 5…65 MHz
Gain 17…20 dB 25…28 dB
Attenuation: continuously adjustable 0…20 dB
RF connectors
Type F-female
General
Power supply 230 VAC / 50 Hz
Power indicator LED
Power consumption 6 W
Equipotential bonding connection 4 mm²
Operating temperature range
(acc.toEN60065)
-20…+50°C
Dimensions (W × H × D) appr. 192 × 89 × 40 mm
Weight 0,360 kg
Protection class IP 20
² CSO/CTB @ 3dB slope, 100 dBµV
² CSO/CTB @ flat 0dB slope, 98 dBµV
Page 2 of 2 | AXING-BA_BVS-12-13-69N | 2022-10-05
Field of application:
The devices are suited only for amplifying radio and television signals in the
house! If the device is used for other purposes, no warranty is given!
The illustration shows application examples for the distribution in star (1) and
tree structure (2).
RF Installation:
Connect the input of the amplifier to the interconnection point. Connect the
output of the amplifier to your house distribution.
Use a highly shielded coaxial cable with an F connector. Suitable cables and
connectors can be found in the current AXING catalogue or under www.
axing.com.
Equipotential bonding and Mounting:
To avoid dangerous overvoltages (attention: risk of fire/death), the devices
must be connected to the equipotential bonding according to EN 60728-11.
Use the equipotential bonding connection attached to the device (3).
To connect the outer conductor of the coaxial cable to the equipotential
bonding, use e.g. earth connection blocks CFA or earthing angles QEW at
the input and output of the amplifier.
Use the mounting screws included in the delivery and the mounting holes
of the devices (4).
1
2
4 4
3
7 attenuation return path
5 equalization
6 attenuation
Adjustments:
You can control the equalization and attenuation of the forward path with
the controllers (5) and (6).
With the controller (7) you can control the attenuation of the return path.
