AVE AF53892B Manuel utilisateur

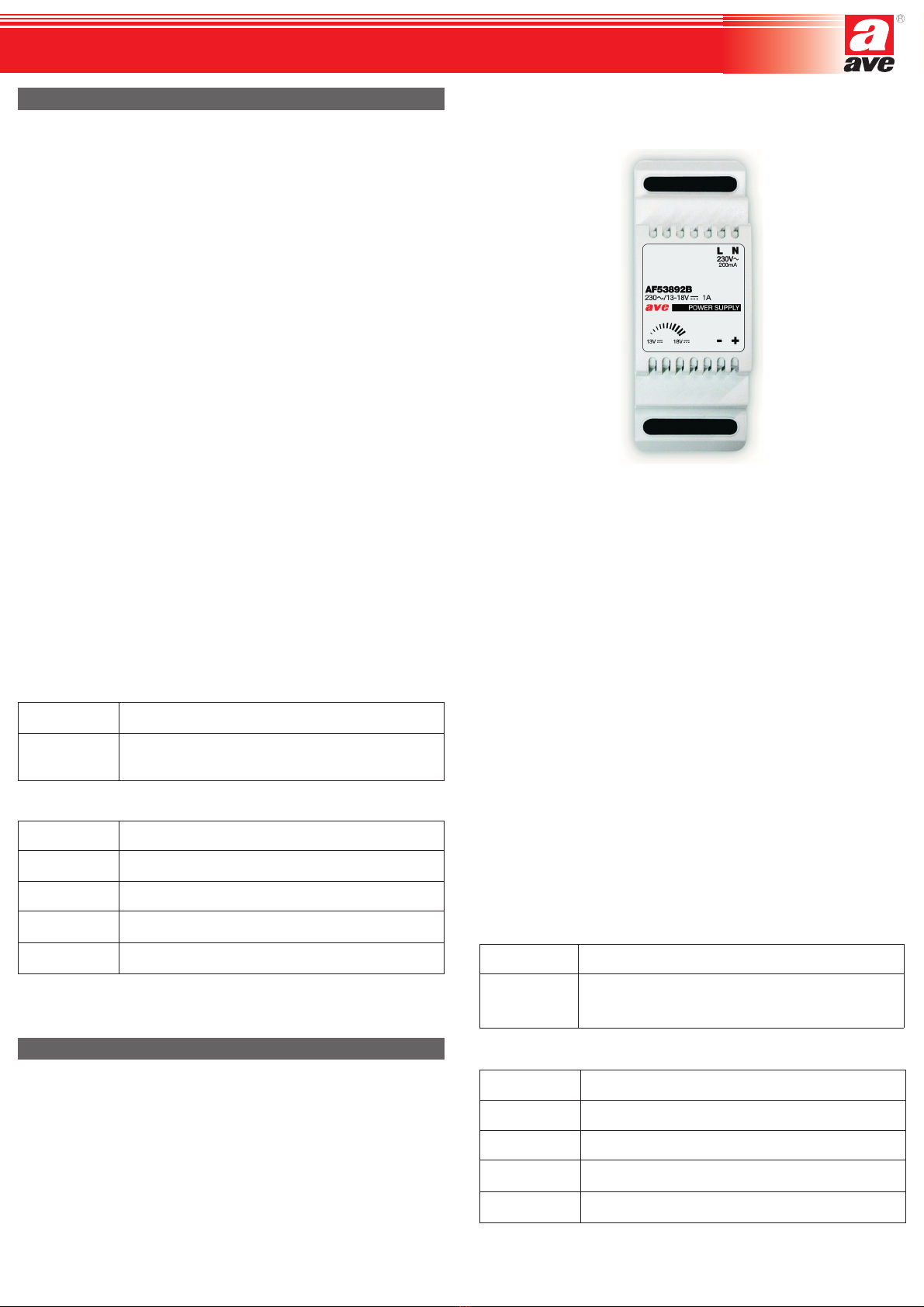

AF53892B Alimentatore per sistemi

antintrusione e per sistema AVEBus

Introduzione

AF53892B è un alimentatore stabilizzato con tensione di uscita regola-

bile, tramite apposito trimmer, da 13Vcc a 18Vcc e con corrente mas-

sima di uscita di 1 A. Regolando la tensione di uscita a 13,8 V permette

la ricarica di batterie al Pb-acido e può quindi essere utilizzato come

alimentatore supplementare in impianti antintrusione e come alimenta-

tore ausiliario per i dispositivi AVEbus del S44. Regolando la tensione

di uscita a 18 V può essere utilizzato come alimentatore ausiliario per i

dispositivi AVEbus del S45. E’ possibile collegare due alimentatori

AF53892B in parallelo ed ottenere una corrente di uscita pari a 2 A (Fig.

3).

Caratteristiche Tecniche

•Tensione di alimentazione: 230 Vca

•Variazione ammessa: da 195 a 265

•Frequenza di rete: 50-60 Hz

•Tensione di uscita: regolabile tramite trimmer (Pt1) da 13 a 18 Vcc

•Corrente nominale di uscita: 1 A

•Corrente di corto circuito: 1,1 A

•Protezione da sovraccarico e corto-circuito permanente in uscita

•Protezione da sovratensioni o sottotensioni (160Vca)

d’ingresso

•Protezione di sicurezza dal guasto interno sul lato primario con

fusibile T 800mA

•Protezione da sovratemperatura interna: 125°C

•Possibilità di collegamento in parallelo con un alimentatore identico

•Dimensioni: 2 moduli DIN

Conformità normativa

AF53892B è conforme alla norma CEI EN 60950 - 1

Segnalazioni

Descrizione morsettiera





LED Descrizione

L1 Acceso: presenza rete.

Spento: assenza di rete o corto circuito

Morsetto Descrizione

LIngresso alimentazione 230V ca (fase)

NIngresso alimentazione 230V ca (neutro)

+Uscita (negativo alimentazione)

-Uscita (positivo alimentazione)

AF53892B Power supply for anti-intrusion

systems and for AVEbus system.

Introduction

AF53892B is a stabilized power supply with output voltage adjustable

through proper trimmer, from 13Vdc to 18Vdc and with maximum

current output of 1A. Adjusting the output voltage to 13,8V it allows to

recharge the Pb-acid batteries and can be used as additional power

supply in anti-intrusion systems and as auxiliary for S44 AVEbus

devices. Adjusting the output voltage to 18V, it can be used as auxiliary

power supply for S45 AVEbus devices. It is possible to connect two

AF53892B power supplies in parallel and obtain a 2A output current

(fig 3).

Technical features

•Power supply voltage: 230 Vac

•Variation allowed: from 195 to 265.

•Mains frequency: 50-60Hz

•Output voltage: adjustable through trimmer (Pt1) from 13 to 18Vdc

•Rated output current: 1A

•Short-circuit current: 1,1A

•Protection against output overload and permanent short-circuit.

•Protection against input overvoltage or undervoltage (160Vac)

•Protection against internal failure on the primary side with T 800mA

fuse

•Protection against internal overtemperature: 125°C

•Possibility to connect it in parallel to a same power supply

•Dimensions: 2 DIN modules

Normative compliance

AF53892B is in compliance with the norm CEI EN 60950-1

Signals

Termimal boards description

AF53892B

LED Description

L1 On: presence of power line

Off: power failure or short-circuit

Terminal Description

L230Vca power supply input (phase)

N230Vca power supply input (neutral)

+Output (negative power supply)

-Output (positive power supply)

3 4

L N

230V

A F53892B

Pt1

Carico

AVVERTENZE I prodotti devono essere commercializzati in confezione originale, in

caso contrario al rivenditore e/o installatore è fatto obbligo di applicare e di trasmettere

all'utilizzatore le istruzioni d'uso che accompagnano il prodotto. Dopo aver aperto

l'imballaggio, assicurarsi dell'integrità dell'apparecchio, nel dubbio non utilizzare l'ap-

parecchio e rivolgersi a personale professionalmente qualificato. L'apparecchio, anche

se imballato, deve essere maneggiato con cura e immagazzinato in luogo asciutto ad una tempera-

tura compresa tra –5…+40°C.

SSiirriiccoorrddaaiinnoollttrree::• La garanzia di 5 anni si applica per difetti e non conformità di prodotto

imputabili al costruttore fermi restando i diritti e gli obblighi derivanti dalle disposizioni legislative

vigenti (artt. 1490, 1512 C.C., DL 24/2002, Direttiva 1999/44/CE, art. 1519 C.C.). Il difetto deve

essere denunciato entro due mesi dalla data della scoperta dello stesso. I cinque anni si intendono

dal momento della consegna del prodotto da parte di AVE. • I prodotti AVE sono prodotti da

installazione. Vanno installati da personale qualificato conformemente alle normative impianti. •

Togliere tensione agendo sull'interruttore generale prima di operare sull'impianto. • Curare in

modo particolare la preparazione dei terminali dei cavi da inserire nei morsetti dell'apparecchio per

evitare la riduzione delle distanze di isolamento tra gli stessi. • Serrare le viti dei morsetti con cura

per evitare surriscaldamenti che potrebbero provocare un incendio o il danneggiamento dei cavi. •

Il prodotto, è destinato all'utilizzo in luoghi asciutti e non polverosi. Per ambienti particolari utiliz-

zare prodotti specifici. • È possibile il pericolo di scossa elettrica o di malfunzionamento se l’ap-

parecchio viene manomesso. • Installare prodotti e accessori secondo le prescrizioni del catalogo

e dei fogli istruzione appositi oltre che in conformità a norme e leggi specifiche.

NOTE Products should be sold in their original packaging. When this is not the case, the retailer

or/and the installer is obliged to follow, as well as communicate to the user, the instructions for use

which are supplied with the product. After opening the packaging, check that the appliance is

undamaged. Do not use the appliance if there is any doubt, but contact a qualified technician. Even

before unpacking, the appliance should be handled with care and stored in a dry place at tempera-

tures between –5°C and +40°C.

AAllssoonnoottee::• The 5 years warranty is applicable for any defect in or failing of the goods caused by

the manufacturer’s negligence. It doesn’t affect your statutory rights as prescribed by law (art.

1490, 1512 C.C., DL 24/2002, Directive 1999/44/CE, art. 1519 C.C.). The defect must be notified

within 2 month from the date it was discovered. Five years are intended from the date of delivery

of the goods by AVE. • AVE products are installation products. They must be installed by skilled

workers in compliance with the installation regulations. • Before carrying out any maintenance on

the appliance, cut off the mains power. • Special care should be taken in the preparation of the

cable terminals to be inserted into the appliance terminals so as to maintain sufficient isolation

distance between them. • When tightening the terminal screws, special care should be taken to

avoid overheating which could start a fire or damage the cables. •The product must be used in

dry, dust-free areas. Suitable products must be used in any other conditions. • There is the possi-

bility of electric shocks or failure of the device if the device is tampered with. • Install products

and accessories according to the prescriptions of the catalogue and the instructions sheet and in

compliance with specific standards and rules.

C. 529 - 01 - 150908

Pt1 +

3 4

L N

230V

A F53892B

3 4

L N

A F53892B

Adj

Carico

Fig. 2

Utilizzo di singolo

alimentatore AF53892B.

Use of a single AF53892B

power supply

Fig. 3

Utilizzo di due alimentatori

AF53892B collegati in

parallelo (Imax uscita 2A).

In questo caso la tensione di

uscita deve essere regolata

singolarmente su

ogni alimentatore.

Use of two AF53892B power

supplies connected in paral-

lel (Imax output 2A). In this

case, the output voltage

must be adjusted singly on

every power supply.
