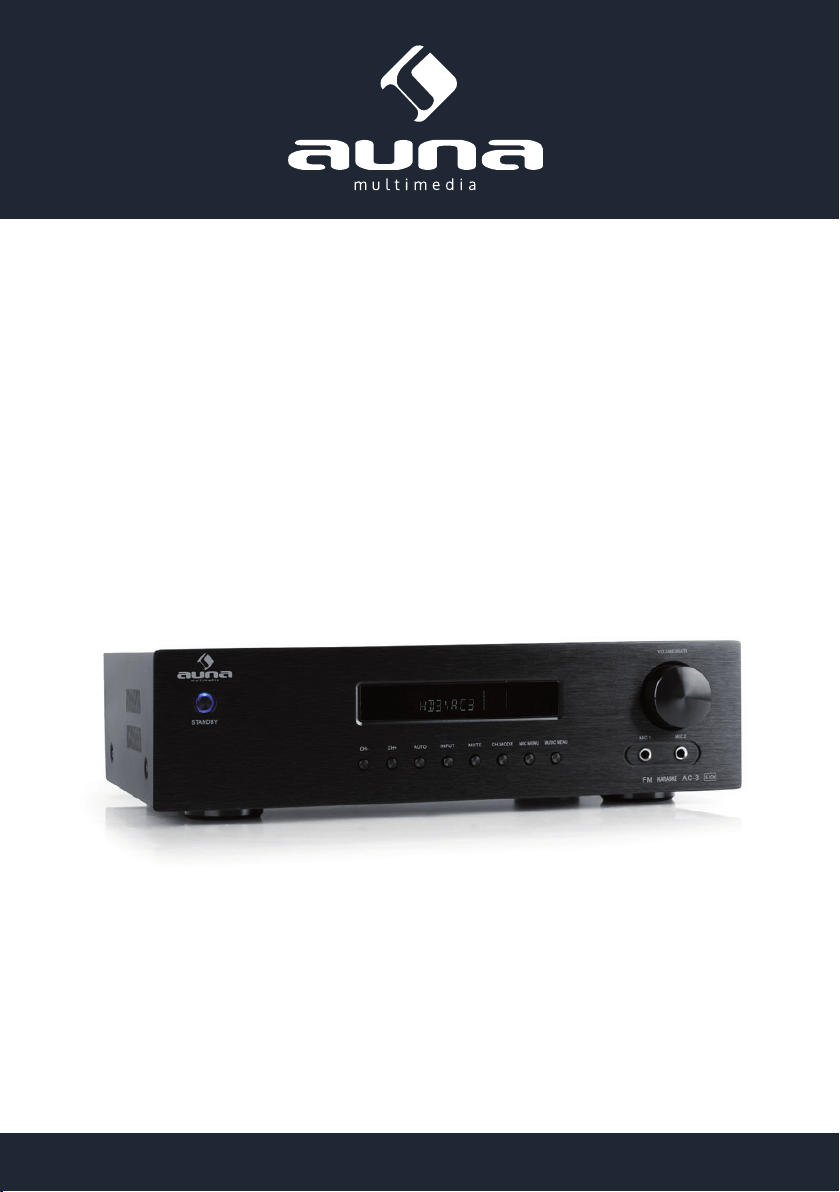

Surround - Karaoke - Receiver

AV2-H5A

Sehr geehrter Kunde,

zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.

Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese

um möglichen technischen Schäden vorzubeugen.

Sicherheitshinweise und Gewährleistung

• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu ma-

chen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.

• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Ge-

brauch.

• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweiti-

ge Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.

• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verlet-

zungsgefahr!

• Önen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!

• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer

Höhe beschädigt werden.

• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.

• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.

• Stellen Sie keine schweren Gegenstände auf dieses Gerät.

• Reinigen Sie das Gerät nur mit einem trockenen Tuch.

• Blockieren Sie keine Belüftungsönungen.

• Verwenden Sie ausschließlich vom Hersteller oder vom qualizierten Fachhandel empfohlenes Zube-

hör.

Die Gewährleistung verfällt bei Fremdeingrien in das Gerät.

Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.)

Bewahren Sie kleine Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und

Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt

werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Transport des Gerätes

Bitte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz beim Transport des Gerätes zu

erreichen, verpacken Sie das Gerät in der Originalverpackung.

Reinigung der äußeren Oberäche

Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim

Abwischen können die Oberächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen

längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.

Technische Daten

Artikelnummer 10005738

Anschlüsse

• 2 x 6,3mm-Klinke-Mikrofon-Eingang,

• 3 x HDMI-Eingang,

• 1 x HDMI-Ausgang,

• 2 x Cinch-Line-Eingang,

• 1 x 5.1-Cinch-Eingangssatz,

• 1 x Cinch-Subwoofer-Ausgang,

• 1 x UKW-Antennen-Eingang,

• 5 x Satz Lautsprecherklemmen

Betriebsmodi 2.1, 3.1, 5.1

Frequenzgang 20 Hz ~ 20 KHz

Verzerrungsgrad <0,1%

Stromversorgung 230V ~50Hz

Maße / Gewicht 511 x 397 x 220 mm / 5 kg

Lieferumfang

• Gerät,

• Fernbedienung,

• Batterien für Fernbedienung,

• Stereo-Cinch-Audiokabel,

• UKW-Radioantenne,

• Bedienungsanleitung

Anschluss und Inbetriebnahme

Rückseite:

1FM - Antennenanschluss

2HDMI-Ausgang: Anschluss für Monitor oder Beamer

33 x HDMI-Eingang: Anschlüsse für Blu-ray, DVD, Spielekonsole etc.

4Netzschalter

5Netzkabel

6Audio-Eingänge AUX und CD

7AC-3-Audioeingang

8Line-Out-Anschluss für (aktive) Subwoofer

9Lautsprecherklemmen

FR = Front Rechts; FL = Front Links; SR = Surround Rechts; SL = Surround Links; CEN = Center

Übersicht

Front:

1Display

2 CH+/CH-: Sender-Wahl (FM-Radio)

3 AUTO: Automatische Sendersuche

4INPUT: Auswahl der Eingangsquelle

5 MUTE: Stummschaltung

6CH.MODE: Ändern des Kanal-Modus

7 MIC MENU: Karaoke-Menü aufrufen

8 MUSIC MENU: Musik-Menü aufrufen

9Mikrofon-Anschlüsse (6,3mm Klinke) MIC1 & MIC2

10 VOLUME / MULTI

Übersicht

Fernbedienung:

1Standby

2TUN+/- Radio: Sender wählen

3Stereo / Mono Empfangspräferenz

4Nummernfeld

5DSP Displaymodus ändern

6BAL L / R Stereo-Balance einstellen

7VOL+/- /Mute Lautstärke +/- / Stumm

8BASS +/- Einstellung d. Tiefen

9CH.MODE +/- Kanaleinstellungen

10 Surround-Lautsprecher Lautstärke

11 Mikrofon-Klangeinstellungen

12 INPUT Wahl d. Audio-Quelle

13 PRO+/- Programmwahl

14 MEM Sender speichern

15 LOUD Loudness ein/aus

16 TRE +/- Einstellung d. Höhen

Achtung:

Legen Sie vor dem ersten Gebrauch die mitgelieferten

Batterien in das Batteriefach auf der Unterseite der

Fernbedienung ein.

Beachten Sie die korrekte Polarität (Symbole auf der

Innenseite des Batteriefachs).

Hinweise zur Bedienung

Generelles

• Wählen Sie die Audio-Quelle durch mehrfaches Drücken von INPUT. Der jeweilige Eingangskanal wird

auf dem Display angezeigt. Wenn Sie eine AC-3-Quelle wählen, kann das Gerät ein 5.1-Signal ausgeben.

• Regeln Sie die Lautstärke mit VOL+/- bzw. dem Volumen-Knopf am Gerät. Stellen Sie Höhen/Tiefen mit

den entsprechenden Tasten auf der Fernbedienung ein oder önen Sie das MUSIC MENU am Gerät:

Drücken Sie mehrfach, um durch die verfügbaren Optionen zu „blättern“ und ändern Sie die Werte

jeweils durch Drehen von VOL/MULTI.

Mit MUTE stellen Sie die Ausgabe Stumm. Drücken Sie nocheinmal für die Aufhebung der Stumm-

schaltung.

• Wechseln Sie mit DSP den Display-Modus und mit CH.MODE den Kanalmodus (AC-3 / Stereo).

• Stellen Sie die Lautstärke der einzelnen Surround-Lautsprecher mit den entsprechenden Lautstärke-

Tasten auf der Fernbedienung (10) ein (oder über das MUSIC MENU).

Karaoke

• Das Gerät „erkennt“ automatisch, welches Mikrofon gerade angeschlossen ist. Bitte regeln Sie die

Mikrofon-Lautstärke auf ein Minimum, bevor Sie eines anschließen.

• Nutzen Sie die Tasten zur Einstellung des Mikrofon-Klangs auf der Fernbedienung (11) oder rufen Sie

das MIC.MENU am Gerät auf, um die Klangoptionen M TRE (Höhen), M BASS (Tiefen), ECHO (Hall-

Eekt) und MIC VOL (Mikrofon-Lautstärke) anzupassen.

Hinweis: Halten Sie die Mikrofonkapsel nicht mit den Händen zu und vermeiden Sie es, das Mikrofon

auf Lautsprecher zu richten - beides führt insbesondere bei höheren Lautstärken zu Pfeifen durch so

genanntes Feedback.

HDMI

• Das Gerät verfügt über 3 HDMI-Eingänge und 1 HDMI-Ausgang. HDMI1, HDMI2 & HDMI3 sind die

Eingänge und HDMI OUT ist der Ausgang. An die Eingänge können Sie verschiedene Quellen anschlie-

ßen, an den Ausgang Wiedergabegeräte wie TV oder Beamer.

• Das HDMI-Videosignal der gewählten Quelle wird über den HDMI-Ausgang an das angeschlossenen

Wiedergabegerät ausgegeben.

ACHTUNG: Der Receiver arbeitet als HDMI-Verteiler. Um ein eingehendes HDMI-Audiosignal zu hören,

muss ein anderes HDMI-fähiges Gerät - typischerweise ein Fernseher - an den HDMI-Ausgang ange-

schlossen sein. Es ist nicht möglich, ein HDMI-Soundsignal direkt über den Verstärker wiederzugeben.

Hinweise zur Entsorgung

Elektroaltgeräte

Bendet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-

dukt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem

normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen

zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich

nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.

Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit

ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling

hilft, den Verbrauch von Rohstoen zu verringern.

Konformitätserklärung

Hersteller: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Deutschland

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2004/108/EG (EMV)

2006/95/EG (Niederspannung)

2011/65/EU (RoHS)

Radio

• Bevor Sie die Radio-Funktion nutzen können, müssen Sie die mitgelieferte Antenne anschließen.

Drücken Sie INPUT um TUNER für die Radiowiedergabe zu wählen.

• Mit CH+/CH- können Sie zwischen den gespeicherten Sender wechseln. Mit TU+/TU- können Sie die

Frequenz ändern.

• Wenn Sie AUTO drücken, werden auf dem gesamten Frequenzbereich Sender gesucht und automa-

tisch gespeichert.

• Um den aktuellen Sender zu speichern drücken Sie MEMO; es können bis zu 40 Sender gespeichert

werden.

• Stereo/Mono-Betrieb können Sie mit der entsprechenden Taste auf der Fernbedienung wählen.

Dear Customer,

Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid

damaging the item. We do not cover any damages that may arise from improper use of the item or the

disregard of the safety instructions.

Important Safety Advice

• Read all instructions before using.

• To protect against a re, electric shock or personal injury, do not immerse cord, electric plugs or device

in water or other liquids.

• Do not expose the appliance to extreme temperatures. The appliance shall be used in moderate cli-

mates.

• The use of attachments that are not recommended by the appliance manufacturer may result in re,

electric shock or personal injury.

• Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any repairs or

servicing should be done by qualied personell only.

• Only qualied persons may perform technical work on the product. The product may not be ope-

ned or changed. The components cannot be serviced by the user. The manufacturer is not responsible

for any radio or TV interference caused by unauthorized modications.

• The appliance is not a toy. Do not let children play with it. Never let children insert foreign objects into

the appliance.

• Never clean the surface of the device with solvents, paint thinners, cleansers or other chemical pro-

ducts. Instead, use a soft, dry cloth or soft brush.

• Save these instructions.

Small objects

Keep small objects (i.e. screws, mounting material, memory cards etc.) and packaging out of the range of

children. Do not let Children play with foil. Choking hazard!

Transporting the device

Please keep the original packaging. To gain suicient protection of the device while shipment or transpor-

tation, make sure to put it back in its original packaging.

Cleaning the surface

Do not use any volatile liquids, detergents or the like. Use a clean dry cloth.

Technical Data

Art. # 10005738

Connections

• 2 x Mic In (6.3mm)

• 3 x HDMI In

• 1 x HDMI Out

• 2 x RCA Line In

• 1 x 5.1 RCA In

• 1 x Subwoofer Out (RCA)

• 1 x FM Antenna

• 5 x Speaker terminals

Possible channel modes

• 2.1

• 3.1

• 5.1

Frequency response 20 Hz ~ 20 KHz

Harmonic distortion <0.1%

Power supply 230V ~ 50Hz

Dimension / weight 511 x 397 x 220 mm / 5 kgs

Scope of delivery

• Device

• Remote control

• Batteries (for remote control)

• Audio cable (stereo RCA)

• FM antenna

• instruction manual
