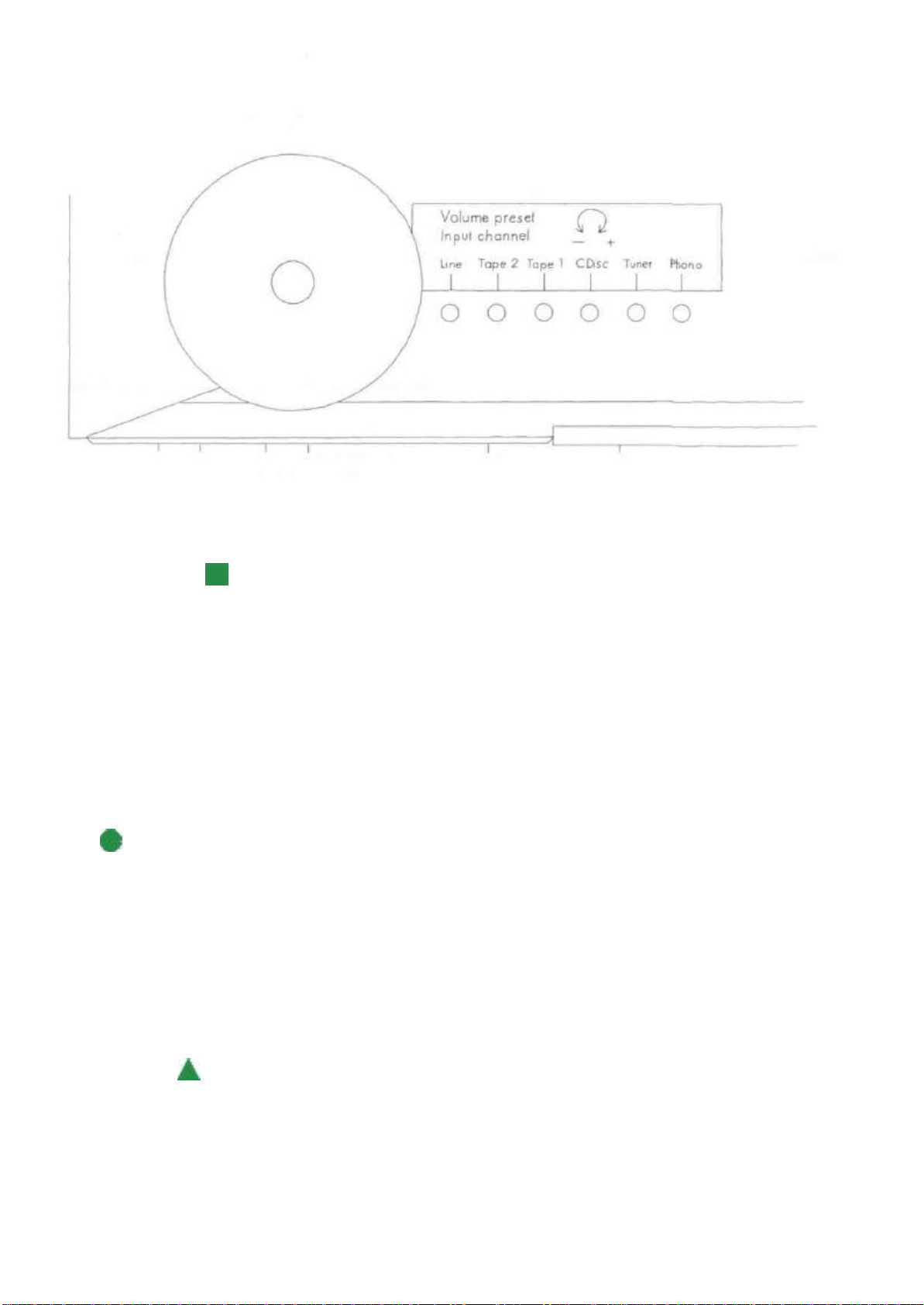

DIE RÜCKSEITE DES KRISTALL-VOLLVERSTÄRKERS
1 -Netzanschluss-Buchse
2 -Netzsicherung (Wert siehe Aufdruck)
3 -Aufkleber für werkseitig eingestellten Netzspannungsbereich
4 -Lautsprecher-Anschluss rechter Kanal -t-
5 -Lautsprecher-Anschluss rechter Kanal -
6 -Kopfhörer-Anschlussbuchse
7 -Lautsprecher-Anschluss linker Kanal -
8 -Lautsprecher-Anschluss linker Kanal +
9 -Ausgang für Tape 2 (Kassettendeck, DAT-Recorder, HiFi-Video, Tonbandgerät)
10 -Ausgang für Tape l (Kassettendeck, DAT-Recorder, HiFi-Video, Tonbandgerät)
l l -
Reserve-Eingang für weitere Hochpegelquelle
12 -Eingang für Tape 2
13 -Eingang für Tape l
14 -Eingang für CD-Spieler
15 -Eingang für Tuner
16 • Eingang für Analogplattenspieler
17 -sechsfacher Schiebeschalter zur optimalen Anpassung von Tonabnehmersystemen (Werte: Stellung l =250 pF,
Stellung
2=350 pF, Stellung 3=50 Ohm, Stellung 4= 100 Ohm, Stellung 5=200 Ohm, Stellung 6=500 Ohm)
18 -Erdungsklemme für den Analogplattenspieler
(Anmerkung: Buchse für den linken Kanal stets obenliegend, Buchse für den rechten Kanal stets untenliegend)
THE REAR OF THE KRISTALL AMPLIFIER
1 -Socket for power supply cable
2 -Main fuse (see label for fuse amperage)
3 -Label showing factory-set main voltage range
4 -Positive terminal (-t-) for right-hand loudspeaker channel
5 -Negative terminal (-) for right-hand loudspeaker channel
6 -Earphones Jack
7 -Negative terminal (-) for left-hand loudspeaker channel
8 -Positive terminal (+) for left-hand loudspeaker channel
9 -Output forTape 2 (cassette deck, DAT recorder, hifl video or tape deck)
10 -Output for Tape l (cassette deck, DAT recorder, hlfl video or tape deck)
l l -
Reserve input for other high-level source
l 2 -Input for Tape 2
l 3 -Input for Tape l
14 -Input for CD player
15 -Input for tuner
16 -Input for analog record player
17 -Six-position slide control for fine adjustment of pick-up Systems. (Settings: position l = 250 pF, position 2 = 350 pF,
position 3 = 50 ohms, position 4 = 100 ohms, position 5 = 200 ohms, position 6 = 500 ohms) l 8 -Ground terminal for analog
record player
(N.B.: Upper Jack is always for left-hand channel, lower Jack Is always for right-hand channel.)
