Atlantic CALYPSO VM Manuel utilisateur

www.atlantic-comfort.com

FRENCH

BRAND

SINCE 1968

CALYPSO VM

CHAUFFE-EAU THERMODYNAMIQUE MURAL

HEAT PUMP WATER-HEATER WALL MOUNTED INSTALLATION

SCALDACQUA TERMODINAMICO MURALE

BOMBA DE CALOR DE AQS MURAL

WARMTEPOMPBOILER - MUURMODEL

OGRZEWACZTERMODYNAMICZNYD O MONTAŻUNAŚCIANIE

GUIDE À CONSERVER PAR L'UTILISATEUR

THE USER MUST CONSERVE THIS GUIDE

GUIDA PER L'UTENTE DI CONSERVARE

ESTE GUIA DEVE SER CONSERVADO PELO UTILIZADOR

RICHTLIJNEN TE BEWAREN DOOR DE GEBRUIKER

INSTRUKCJA,KTÓRĄUŻYTKOWNIKPOWINIEN

ZACHOWAĆ

NOTICE D'UTILISATION ET D'INSTALLATION

DOCUMENTATION FOR INSTALLATION AND USE

MANUALE DI UTILIZZO E INSTALLAZIONE

INSTRUÇÕES DE INSTALAÇÃO E DE UTILIZAÇAO

INSTALLATIE- EN GEBRUIKSVOORSCHRIFTEN

INSTRUKCJA MONTAZU I OBSLUGI

17-6021 Couv Notice Calypso VM V3.indd 1 15/06/2017 18:49

AVERTISSEMENTS

Cet appareil n’est pas prévu pour être utilisé par des personnes (y

compris les enfants) dont les capacités physiques, sensorielles ou

mentales sont réduites, ou des personnes dénuées d’expérience ou

de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire

d’une personne responsable de leur sécurité, d’une surveillance ou

d’instructions préalables concernant l’utilisation de l’appareil.

Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas

avec l’appareil.

Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et

par des personnes ayant des capacités physiques, sensorielles ou

mentales réduites ou dénuées d’expérience ou de connaissance, s’ils

(si elles) sont correctement surveillé(e)s ou si des instructions

relatives à l’utilisation de l’appareil en toute sécurité leur ont été

données et si les risques encourus ont été appréhendés. Les enfants

ne doivent pas jouer avec l’appareil.Le nettoyage et l’entretien par

l’usager ne doivent pas être effectués par des enfants sans

surveillance.

INSTALLATION

ATTENTION : Produit lourd à manipuler avec précaution :

1. Installer l’appareil dans un local à l’abri du gel.La destruction de

l’appareil par surpression due au blocage de l’organe de sécurité

est hors garantie.

2. S’assurer que la cloison est capable de supporter le poids de

l’appareil rempli d’eau.

3. Si l’appareil doit être installé dans un local ou un emplacement

dont la température ambiante est en permanence à plus de 35°C,

prévoir une aération de ce local.

4. Placer l’appareil dans un lieu accessible.

5. Pour permettre l’échange éventuel de l’élément chauffant, laisser

un espace libre de 450mm au dessous des extrémités des tubes

du chauffe-eau.

Manuel à conserver, même après l’installation du produit.

AVERTISSEMENTS

Cet appareil n’est pas prévu pour être utilisé par des personnes (y

compris les enfants) dont les capacités physiques, sensorielles ou

mentales sont réduites, ou des personnes dénuées d’expérience ou

de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire

d’une personne responsable de leur sécurité, d’une surveillance ou

d’instructions préalables concernant l’utilisation de l’appareil.

Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas

avec l’appareil.

Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et

par des personnes ayant des capacités physiques, sensorielles ou

mentales réduites ou dénuées d’expérience ou de connaissance, s’ils

(si elles) sont correctement surveillé(e)s ou si des instructions

relatives à l’utilisation de l’appareil en toute sécurité leur ont été

données et si les risques encourus ont été appréhendés. Les enfants

ne doivent pas jouer avec l’appareil.Le nettoyage et l’entretien par

l’usager ne doivent pas être effectués par des enfants sans

surveillance.

INSTALLATION

ATTENTION : Produit lourd à manipuler avec précaution :

1. Installer l’appareil dans un local à l’abri du gel.La destruction de

l’appareil par surpression due au blocage de l’organe de sécurité

est hors garantie.

2. S’assurer que la cloison est capable de supporter le poids de

l’appareil rempli d’eau.

3. Si l’appareil doit être installé dans un local ou un emplacement

dont la température ambiante est en permanence à plus de 35°C,

prévoir une aération de ce local.

4. Placer l’appareil dans un lieu accessible.

5. Pour permettre l’échange éventuel de l’élément chauffant, laisser

un espace libre de 450mm au dessous des extrémités des tubes

du chauffe-eau.

Manuel à conserver, même après l’installation du produit.

Ne pas raccorder directement aux canalisations en cuivre le piquage

eau chaude. Il doit être obligatoirement équipé d’un raccord

diélectrique (fourni avec l’appareil).

En cas de corrosion des filetages du piquage eau chaude non équipé

de cette protection, notre garantie ne pourrait être appliquée.

RACCORDEMENT ELECTRIQUE

Avant tout démontage du capot, s’assurer que l’alimentation est

coupée pour éviter tout risque de blessure ou d’électrocution.

L’installation électrique doit comporter en amont de l’appareil un

dispositif de coupure omnipolaire (disjoncteur différentiel 30mA)

conformément aux règles d’installation locales en vigueur.

La mise à la terre est obligatoire. Une borne spéciale est prévue à cet

effet;elle porte le repère .

En France, il est strictement interdit de raccorder un produit équipé

d’un câble avec prise.

ENTRETIEN –MAINTENANCE - DEPANNAGE

Vidange : Couper l’alimentation électrique et l’eau froide, ouvrir les

robinets d’eau chaude puis manœuvrer la soupape de vidange de

l’organe de sécurité.

Le dispositif de vidange du limiteur de pression doit être mis en

fonctionnement régulièrement (au moins une fois par mois) afin de

retirer les dépôts de tartre et de vérifier qu’il ne soit pas bloqué.

Si le câble d’alimentation est endommagé, il doit être remplacé par le

fabricant, son service après-vente ou des personnes de qualification

similaire afin d’éviter un danger.

Cette notice est disponible auprès du service client (coordonnées

mentionnées sur l’appareil).

Sommaire

PRESENTATION

1. Consignes de sécurité

2. Transport et stockage

3. Contenu de l’emballage

4. Manutention

5. Principe de fonctionnement

6. Caractéristiques techniques

7. Dimensions / structure

INSTALLATION

1. Mise en place du produit

2. Configurations interdites

3. Installation en configuration ambiant (sans gaine)

4. Installation en configuration gainée (2 conduits)

5. Installation en configuration semi-gainée (1 conduit au rejet)

6. Raccordement hydraulique

7. Raccordement aéraulique

8. Raccordement électrique

9. Raccordement à une station photovoltaïque

UTILISATION

1. Mise en service

2. Description des pictogrammes

3. Les paramètres à régler à l’installation

4. Les paramètres avancés

5. Choix du mode de fonctionnement

6. Visualiser les informations

ENTRETIEN

1. Conseils à l’utilisateur

2. Entretien

3. Diagnostique de panne

4. Ouverture du produit pour maintenance

5. Nomenclature

GARANTIE

1. Champs d’application de la garantie

2. Conditions de garantie

Présentation Installation Utilisation Entretien Garantie

Présentation du produit

1. Consignes de sécurité

Les travaux d’installation et de service sur les chauffe-eau thermodynamiques peuvent présenter des dangers

en raison de hautes pressions et de pièces sous tension électrique.

Les chauffe-eau thermodynamiques doivent être installés, mis en service et entretenus par un personnel

formé et qualifié uniquement.

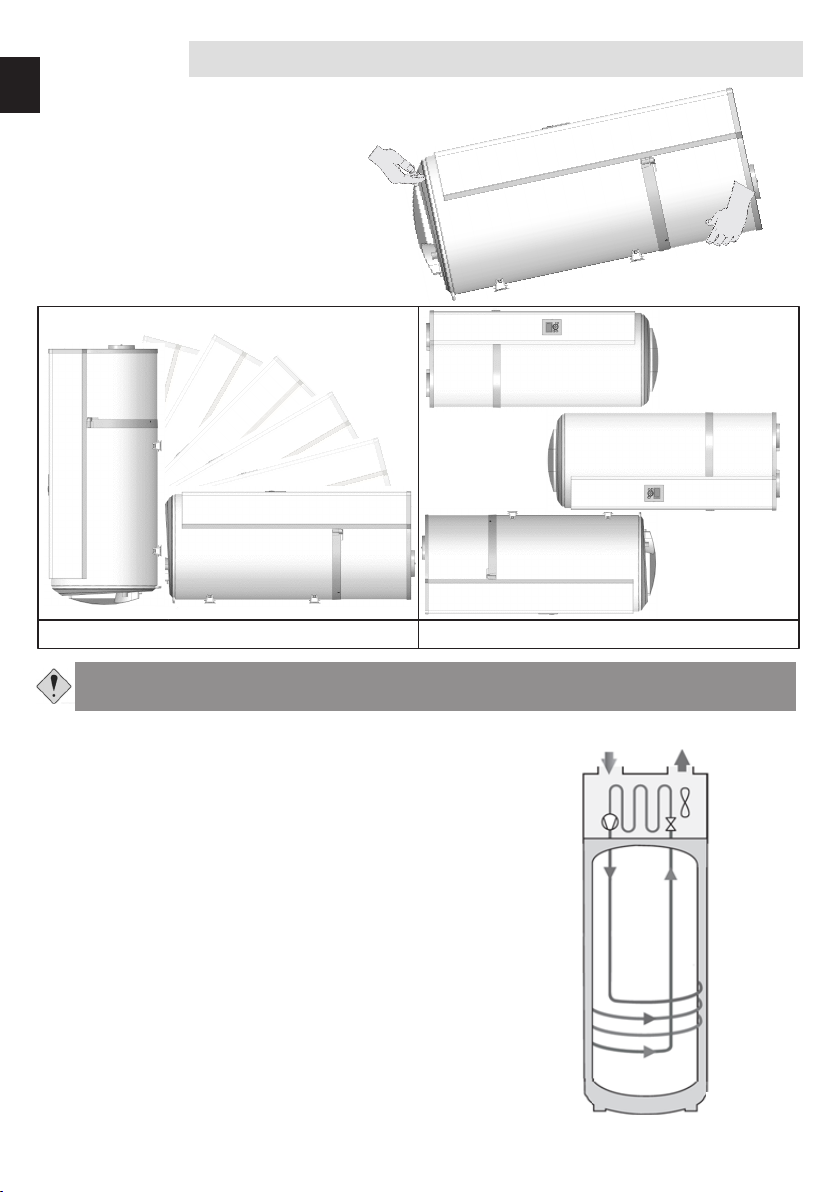

2. Transport et stockage

Le produit peut être incliné sur une face à90°. Cette face est clairement indiquée sur l'emballage du

produit par une plaque signalétique.Il est interdit d'incliner le produit sur les autres faces.Notre

responsabilité ne saurait être engagée pour tout défaut du produit résultant d'un transport ou d'une

manutention du produit non conforme à nos préconisations.

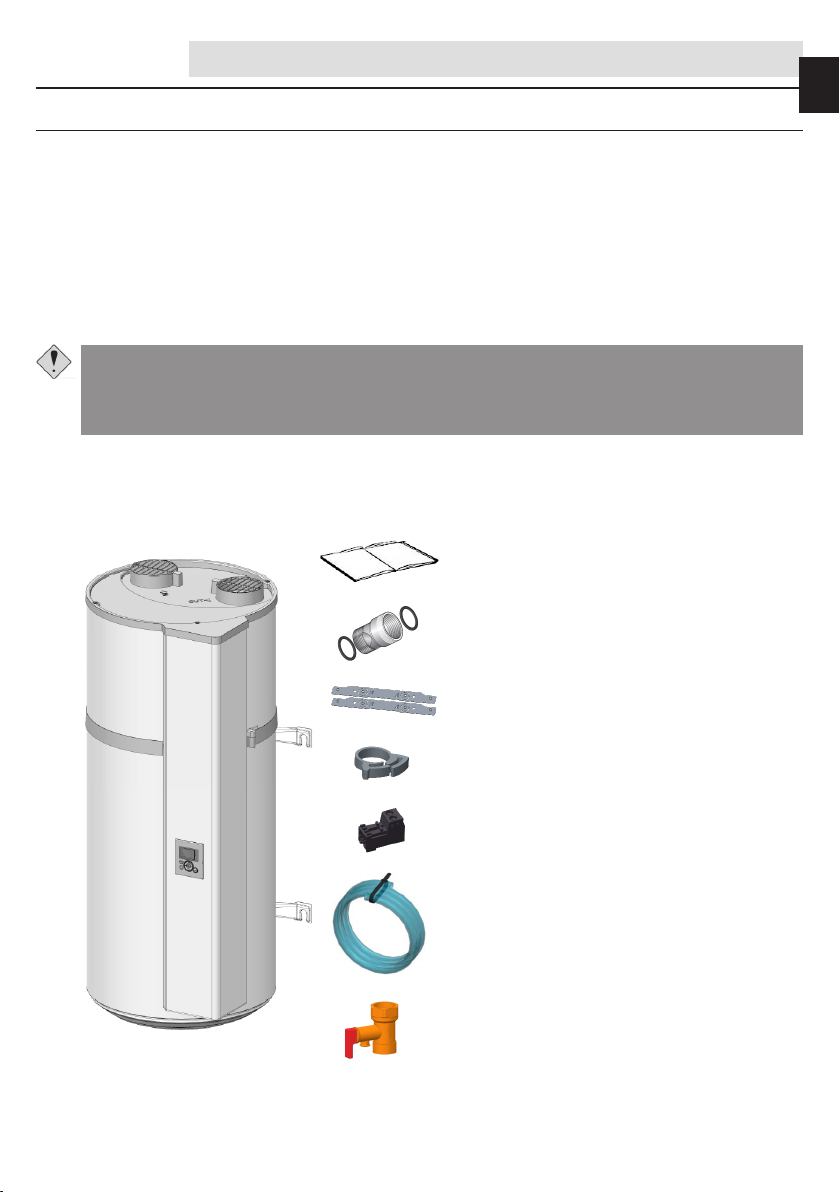

3. Contenu de l’emballage

Chauffe eau

1 tube d’évacuation des condensats (1,5m)

1 Notice

1 Sachet contenant un raccord diélectrique avec 2 joints

à installer sur le piquage eau chaude

1 valvula à installer sur le piquage eau froide

(uniquement pour les versions hors France)

1 clip de fixation du tube d’évacuation

1 connecteur à vis pour option photovoltaïque

2 plaques de fixation murale rapide

Présentation Installation Utilisation Entretien Garantie

4. Manutention

Le produit intègre plusieurs poignées afin

de faciliter la manutention jusqu’au lieu

d’installation.

Pour transporter le chauffe-eau jusqu'au

lieu d'installation utiliser les poignées

inférieures et les poignées supérieures.

5. Principe de fonctionnement

Le chauffe-eau thermodynamique utilise l’air extérieur pour

la préparation de l’eau chaude sanitaire.

Le fluide frigorigène contenu dans la pompe àchaleur

effectue un cycle thermodynamique lui permettant de

transférer l’énergie contenue dans l’air extérieur vers l’eau

du ballon.

Le ventilateur envoie un flux d’air dans l’évaporateur.Au

passage dans l’évaporateur, le fluide frigorigène s’évapore.

Le compresseur comprime les vapeurs du fluide ce qui

élève sa température.Cette chaleur est transmise par le

condenseur enroulé autour de la cuve et qui réchauffe l’eau

du ballon.

Le fluide passe ensuite dans le détendeur thermostatique, il

se refroidit et retrouve sa forme liquide.Il est alors de

nouveau prêt à recevoir de la chaleur dans l’évaporateur.

Respecter les recommandations de transport et de manutention figurant sur l'emballage du chauffe-

eau.

J Positions acceptées L Positions interdites

Air aspiré Air rejeté

Sortie

eau chaude

Entrée

eau froide

Présentation Installation Utilisation Entretien Garantie

6. Caractéristiques techniques

Modèle 100 litres 150 litres

Dimensions ( Hauteur x Largeur x Profondeur) mm 1209 x 522 x 538 1527 x 522 x 538

Poids à vide kg 57 66

Capacité de la cuve L 100 150

Raccordement eau chaude / eau froide ¾ ʺ M

Protection anti-corrosion ACI Hybride

Pression d’eau assignée Mpa (bar) 0,8 (8)

Raccordement électrique (tension/fréquence) -230V monophasé 50 Hz

Puissance maximale totale absorbée par l’appareil W1550 2150

Puissance maximale absorbée par la PAC W350

Puissance absorbée par l’appoint électrique W1200 1800

Plage de réglage de la consigne de température de l’eau °C 50 à 62

Plage de température d’utilisation de la pompe à chaleur °C -5 à +43

Diamètre de gainage mm 125

Débit d’air à vide (sans gaine) m3/h 160

Pertes de charges admissibles sur le circuit aéraulique sans impact

sur la performance Pa 70

Puissance acoustique * dB(A) 45

Fluide frigorigène R134a kg 0,52 0,58

Volume du fluide frigorigène en tonnes équivalent teqC020,74 0,83

Masse de fluide frigorigène kg/L 0,0052 0,0039

Quantité d’eau chaude à 40° : V40td en 8h(HC) L 130 190

Produit certifié NF Electricité Performance ***

Performances certifiées à 7°C d’air (CDC LCIE 103-15/C) & gainage à 70 Pa**

Coefficient de performance (COP) selon profil de soutirage - 2,66 - M 3,05 - L

Puissance absorbée en régime stabilisé (Pes) W 18 24

Temps de chauffe (th) h.min 6h47 10h25

Température de référence (Tref) °C 52,7 53,2

Débit d’air m3/h 140 110

(*) Testé en chambre semi-anéchoïque selon la norme ISO 3744

(**) Performances mesurées pour une chauffe de l’eau de 10° C à Tref selon le protocole du cahier des charges de la marque NF Electricité Performance N° LCIE 103-

15/C, des chauffe-eau thermodynamiques autonomes à accumulation (basé sur la norme EN 16147).

Performances certifiées à 15°C d’air (CDC LCIE 103-15/C)

Coefficient de performance (COP) selon profil de soutirage - 2,88 - M 3,28 - L

Puissance absorbée en régime stabilisé (Pes) W 19 25

Temps de chauffe (th) h.Min 6h07 9h29

Température de référence (Tref) °C 52,6 53,4

Débit d’air m3/h 140 110

265

Présentation Installation Utilisation Entretien Garantie

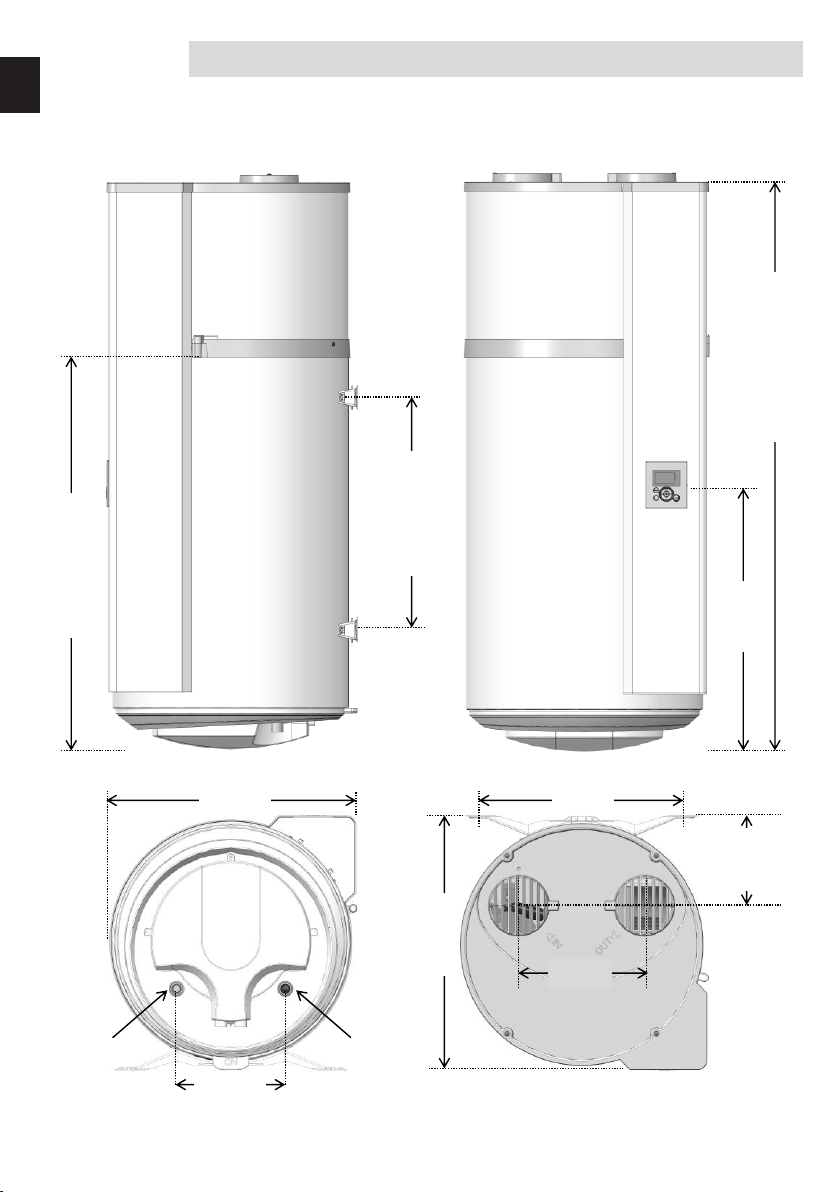

7. Dimensions / structure

500 / 800

1209 / 1527

520

538

Dimensions en mm (100L / 150L)

856 / 1174

522 440

190

230

Sortie

eau chaude

Entrée

eau froide

Autres manuels pour CALYPSO VM

Table des matières

Autres manuels Atlantic Chauffe-eau

Atlantic

Atlantic Steatite Cube O'Pro 15 S3S Manuel utilisateur

Atlantic

Atlantic ACI Visio Manuel utilisateur

Atlantic

Atlantic Compact 100 L Manuel utilisateur

Atlantic

Atlantic CALYPSO Manuel utilisateur

Atlantic

Atlantic Calypso FS 172L Manuel utilisateur

Atlantic

Atlantic ODEO Manuel utilisateur

Atlantic

Atlantic 10S/GTS+10 Manuel utilisateur

Atlantic

Atlantic IAV 75 Manuel utilisateur

Atlantic

Atlantic MP 025 F 220-2E-BL Manuel utilisateur

Atlantic

Atlantic Vertigo 30 Manuel utilisateur

Atlantic

Atlantic VISIO Series Manuel utilisateur

Atlantic

Atlantic CHAUFFEO Manuel utilisateur

Atlantic

Atlantic ONDEO SWH 30 M Manuel utilisateur

Atlantic

Atlantic EXPLORER 200L Manuel utilisateur

Atlantic

Atlantic CHAUFFEO Manuel utilisateur

Atlantic

Atlantic SWH 10A M-N1 Manuel utilisateur

Atlantic

Atlantic Vertigo 50 Guide de démarrage rapide

Atlantic

Atlantic CORFLINOX 300 Guide de démarrage rapide

Atlantic

Atlantic Vertigo Steatite 30 Manuel utilisateur

Atlantic

Atlantic SWH 20H M2 Manuel utilisateur

Atlantic

Atlantic CHAUFFEO VS 500L Manuel utilisateur

Atlantic

Atlantic TWH 200 Manuel utilisateur

Atlantic

Atlantic VERTIGO 821359 Manuel du propriétaire

Atlantic

Atlantic Zeneo 50 Mode d’emploi

Manuels Chauffe-eau populaires d'autres marques

Kenmore

Kenmore 153.582400 Manuel utilisateur

Applimo

Applimo Edel AIR Manuel utilisateur

STIEBEL ELTRON

STIEBEL ELTRON Eltronom SHU 5 S Manuel utilisateur

clage

clage E-Mini Series Manuel utilisateur

Toyotomi

Toyotomi Oil Miser OM-180 Manuel utilisateur

Bradford White

Bradford White EF Series Manuel utilisateur

Eccotemp

Eccotemp 40-H Manuel utilisateur

Dimplex

Dimplex ECSd125-580 Mode d’emploi

Dux

Dux 32FCR6N Manuel utilisateur

Toyotomi

Toyotomi Oil Miser OM-148 (Type D) Guide de dépannage

Noritz

Noritz N-132M Manuel d'instructions

TESY

TESY GCV7/4S 10047 Fiche technique

A.O. Smith

A.O. Smith Gphe 50 Manuel utilisateur

Koryo

Koryo KWHZF15Y Manuel utilisateur

Pentair

Pentair PSC-14-4-02 Manuel utilisateur

GE 40M06AAG Instructions de montage

Thermor

Thermor AEROMAX SPLIT 2 Manuel utilisateur

American Hometec

American Hometec AHQ-B03X Manuel utilisateur
