1.0 EINLEITUNG
1.1 Allgemeine Informationen
DIESE ANLEITUNG IST EIN FESTER BESTANDTEIL DER MASCHINE.
SIE MUSS VOM BENUTTZER GELESEN UND VERSTANDEN WERDEN.
FÜR SCHÄDEN, DIE DURCH NICHTBEACHTUNG DIESER ANLEITUNG ODER DEN
GÜLTIGEN SICHERHEITSVORSCHRIFTEN ENTSTEHEN, WIRD KEINE HAFTUNG
ÜBERNOMMEN.
ACHTUNG: Folgen Sie den Anweisungen, um Verletzungen oder Beschädigungen
vorzubeugen.
TIPP: Gibt nähere Informationen zur Funktionsweise und Tipps, um das Gerät effizient zu
nutzen.
Für alle Arbeiten an der beschriebenen Anlage muss entsprechende Schutzkleidung
getragen werden.
® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 4 -
1.2 Beschreibung
1. Hauptschalter mit Notausfunktion
zum Ein- und Ausschalten der Wuchtmaschine
2. Konus Aufnahme
3. Gewichteablage
4. Radschutzbogen
5. Messfinger
6. Wuchtwelle
7. Display
8. Bedienelement
9. Bremspedal
7
2
1
8
3
5
9
6
4
® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 5 -
1) Anzeige Unwucht INNEN 2) Anzeige Unwucht AUSSEN
3) Positionsanzeige der Unwucht INNEN 4) Positionsanzeige der Unwucht AUSSEN
5) Anzeige Modus 6) Leuchtanzeige Maßeinheit mm oder zoll
7)
Anzeige Unwucht
SATISCH
8)
Leuchtanzeige
Maßeinheit g oder U
z
9)
Anzeige
Gewichts
p
osition
1
3 4
2
5
6
7
8
9
® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 6 -
Abstand Felge zu Maschine
Felgenbreite
Felgendurchmesser
Kalibrierungstaste
Selbsttest
Wechsel DYNAMISCH/STATISCH
ALU Programmwahl
Optimierungs-Programm
Anzeige der genauen Unwucht
<5g
Wechsel Größeneingaben
-Taste
-Taste
Die Tasten ausschließlich mit den Fingern bedienen. Auf keinen Fall spitze Gegenstände benutzen.
® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 7 -
1.3 Bedienung
1.3.1 Selbsttest
Nach dem Einschalten führt das Gerät einen
Selbsttest durch und wechselt dann automatisch in
den Modus "Dynamisch"

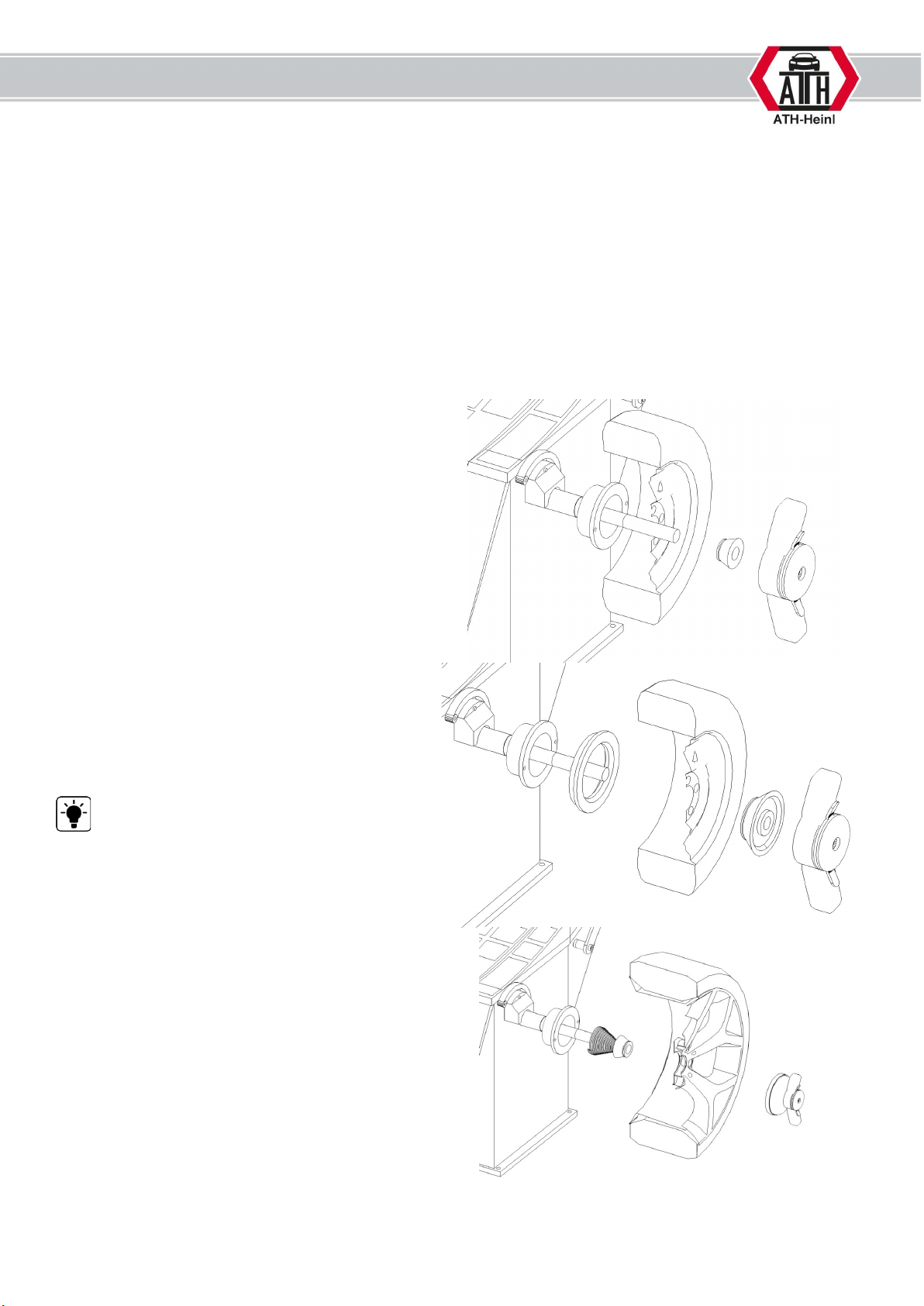

1.3.2 Montage des Rades
Wählen Sie einen passenden Konus, um das Rad auf dem Wuchtflansch zu zentrieren.
Wie unten dargestellt, gibt es 2 einfache Möglichkeiten, das Rad aufzuspannen.
a. Die erste Möglichkeit, ein Rad
aufzuspannen, ist wie nebenstehend
dargestellt.
Dabei wird die Felge mittels eines Konus von
außen auf die Wuchtwelle gespannt.
Bei Verwendung des größten Konus muss
zusätzlich der Aufsatz für die Spannglocke
verwendet werden.
Diese Möglichkeit vergrößert die Gefahr
von Spannfehlern und ist deswegen nur bei
Stahlfelgen empfehlenswert.
b. Bei der zweiten Möglichkeit werden
zunächst die Spannfeder und dann ein
passender Konus auf der Wuchtwelle
platziert. Mit Hilfe einer Druckhaube kann
die Felge auf die Wuchtwelle gespannt
werden.
® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 8 -
1.3.3 Auswahl der Auswuchtart
DYN
Dynamik – Modus (Standard):
Diese Funktion ermittelt den Höhen- und
Seitenschlag einer Alu- bzw. Stahlfelge.
Die Auswuchtgewichte werden an der Außen-
und Innenseite des aufgespannten Rades
angebracht.
STA
Statik – Modus:
Diese Funktion ermittelt den Höhenschlag einer
Stahlfelge.
Die Auswuchtgewichte werden an einer mittleren
Position der Felge angebracht.
ALU -1-
Diese Funktionen ermitteln den Höhen- und
Seitenschlag einer Alufelge.
Die Auswuchtgewichte werden an vordefinierten
Punkten angebracht.
ALU -2-
Diese Funktionen ermitteln den Höhen- und
Seitenschlag einer Alufelge.
Die Auswuchtgewichte werden an vordefinierten
Punkten angebracht.
ALUS
Diese Funktionen ermitteln den Höhen- und
Seitenschlag einer Alufelge.
Die Auswuchtgewichte werden an, vom Benutzer,
vordefinierten Punkten platziert.
Zum Auswuchten von Aluminiumfelgen empfehlen wir die Auswahl des ALU S Modus. Dieser
berücksichtigt nicht nur den genauen Querschnitt Ihrer Felge, sondern hilft Ihnen bei der genauen
Positionierung des Klebegewichtes.
Bei ALU 1 müssen beim Anbringen von Klebegewichten folgende Maße eingehalten werden:
