Atag HI3271W Manuel utilisateur

gebruiksaanwijzing

inductiekookplaat

instructions for use

induction hob

mode d’emploi

plaque de cuisson à induction

HI3271W

Het toestel-identiﬁcatieplaatje bevindt zich aan de onderkant van het toestel.

The appliance identiﬁcation card is located on the bottom of the appliance.

La plaque d’identiﬁcation de l’appareil se trouve sur le dessus de l’appareil.

Plak hier het toestel-identiﬁcatieplaatje.

Stick the appliance identiﬁcation card here.

Placez ici la plaque d’identiﬁcation de l’appareil.

Houd, wanneer u contact opneemt met de serviceafdeling, het complete typenummer bij de hand.

When contacting the service department, have the complete type number to hand.

En cas de contact avec le service après-vente, ayez auprès de vous le numéro de type complet.

Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantiekaart.

You will ﬁnd the addresses and phone numbers of the service organisation on the guarantee card.

Les adresses et les numéros de téléphone du service après-vente se trouvent sur la carte de garantie.

700003436100

Handleiding NL 3 - NL 30

Manual EN 3 - EN 30

Notice d’utilisation FR 3 - FR 30

Gebruikte pictogrammen - Pictograms used - Pictogrammes utilisés

Belangrijk om te weten - Important information - Important à savoir

Tip - Conseil

NL 3

INHOUD

Uw inductiekookplaat

Inleiding 4

Bedieningspaneel 5

Veiligheid Temperatuurbeveiliging 6

Kookduurbegrenzing 6

Gebruik Werking van de aanraaktoetsen 7

Inductiekoken 7

Werking inductie 8

Pannen voor inductiekoken 9

Inductiegeluiden 10

Bediening Inschakelen en vermogen instellen 11

Restwarmte-indicatie 11

Boost 12

Uitschakelen 12

Stand-by modus 13

Eco stand-by modus 13

Kinderslot 14

Pauze 14

Herkennen van een modus 15

Timer / Kookwekker 15

Geluidssignaal in- en uitschakelen 17

Automatische pandetectie 18

De ideale wokstand 19

Gezond koken 19

Onderhoud Reinigen 20

Storingen Algemeen 21

Storingstabel 21

Installatievoorschriften

Veiligheidsvoorschriften installatie 23

Benodigde vrije ruimte rondom 23

Bevestigingspunten montagebeugels 24

Inbouwmaten 25

Beluchting 25

Inbouwen boven een lade of vaste blende 26

Inbouwsituatie met tussenruimte 27

Inbouwsituaties met koppelprofiel 27

Inbouwen 28

Technische gegevens

Vermogens- en inbouwtabel 29

Milieuaspecten Afvoeren toestel en verpakking 30

NL 4

UW INDUCTIEKOOKPLAAT

Inleiding

Deze inductiekookplaat is ontworpen voor de echte wokliefhebber.

De kookzone heeft een hoog vermogen en reageert snel en effectief.

De speciaal op de wok afgestemde kookzone verwarmt niet alleen

de bodem maar een groot deel van de pan waardoor u een maximaal

kookcomfort ervaart.

Koken op een inductiekookplaat verschilt met koken op een traditioneel

toestel. Inductiekoken maakt gebruik van een magnetisch veld om

warmte op te wekken. Dit betekent dat u niet zomaar een willekeurige

pan kunt gebruiken. Het hoofdstuk ‘Pannen’ geeft u hierover meer

informatie.

Voor optimale veiligheid is de inductiekookplaat uitgerust met meerdere

temperatuurbeveiligingen en een restwarmtesignalering

die aangeeft dat de kookzone nog heet is.

In deze handleiding staat beschreven op welke manier u de inductie-

kookplaat zo optimaal mogelijk kunt benutten. Naast informatie over de

bediening treft u ook achtergrondinformatie en onderhoudstips aan die

van dienst kunnen zijn bij het gebruik van dit product.

Lees eerst de gebruiksaanwijzing geheel en aandachtig door

voordat u het apparaat gaat gebruiken en bewaar deze zorgvuldig

voor latere raadpleging.

De handleiding dient bovendien als referentie voor de servicedienst.

Plak daarom het los bijgeleverde gegevensplaatje in het daarvoor

bestemde kader, achter in de handleiding. Het gegevensplaatje bevat

alle informatie die de servicedienst nodig heeft om adequaat op uw

vragen te reageren.

Veel kookplezier!

NL 5

WOK WOK

Bedieningspaneel

UW INDUCTIEKOOKPLAAT

1. Pauzetoets

2. Pauze-indicatie

3. Kinderslot-/Eco stand-by toets

4. Kinderslot-indicatie/Eco stand-by indicatie

5. Standen-indicatie in blokjes

6. Aan-/uittoets

7. Vermogen versneld verlagen

8. Vermogen verlagen

9. Vermogen ophogen

10. Vermogen versneld ophogen

11. Boostindicatie

12. Timer-/kookwekkertoets

13. Kookwekkerindicatie

14. Timerindicatie

15. Tijd verlagen toets

16. Tijd ophogen toets

17. ‘Minuten achter de punt’ indicatie

18. Timer/kookwekker indicatie

19. Woktoets

20. Standen-indicatie

65 7 8 9 10 11 12 151413 16

1920

WOK

Kookzone Ø300 3,0 kW

NL 6

Lees voor gebruik eerst de separate

veiligheidsinstructies!

Temperatuurbeveiliging

• De kookzone is voorzien van een sensor. Deze sensor controleert

ononderbroken de temperatuur van de bodem van de kookpan en

van de onderdelen van de kookplaat om elk risico op oververhitting,

bij bijvoorbeeld een drooggekookte pan, te vermijden. Bij een te hoge

temperatuur wordt het vermogen van de kookzone/kookplaat auto-

matisch verlaagd of schakelt de kookzone/kookplaat helemaal uit.

Kookduurbegrenzing

• Als de kookzone gedurende een ongebruikelijk lange tijd aan is,

wordt deze automatisch uitgeschakeld.

• Afhankelijk van het gekozen kookvermogen wordt de kookduur als

volgt begrensd:

Kookstand De kookzone wordt automatisch

uitgeschakeld na:

1 en 2 9 uur

3, 4 en 5 5 uur

6, 7 en 8 4 uur

9 3 uur

10 2 uur

11 en 12 1 uur

• Als bovengenoemde tijd verstreken is schakelt de kookzone

automatisch uit.

Kookstand De kookzone wordt automatisch

naar stand 12 geschakeld na:

boost 10 minuten

VEILIGHEID

NL 7

Werking van de aanraaktoetsen

Het bedienen van de kookplaat door middel van de aanraaktoetsen

is even wennen als u andere bediening gewend bent. Leg uw vinger-

toppen plat op de toetsen voor het beste effect. U hoeft niet hard te

drukken.

De aanraaksensoren zijn zodanig ingesteld dat deze alleen reageren

op de druk en het formaat van vingertoppen. De kookplaat is niet te

bedienen met andere voorwerpen en zal bijvoorbeeld niet inschakelen

als uw huisdier over de kookplaat loopt.

Inductiekoken

Inductiekoken is snel

• In het begin zult u verrast zijn door de snelheid van het toestel.

Vooral het wokken op een hoge stand gaat zeer snel. U kunt er

daarom het beste altijd bij blijven.

Het vermogen past zich aan

Bij inductiekoken wordt alleen dat deel van de zone benut dat in

contact is met de wok. Het is daarom belangrijk om de wok te

gebruiken die u heeft gekregen bij deze inductiekookplaat, omdat deze

wok volledig in contact is met de kookzone.

Geschikte pannen kunt u bestellen op ‘www.atagservice.nl’.

Let op

• Zandkorreltjes kunnen krasjes veroorzaken die niet meer te verwijderen

zijn. Zet daarom alleen pannen met een schone bodem op het

kookvlak en til pannen altijd op als u ze verplaatst.

• Plaats de pan voorzichtig in de kookzone. Als u onvoorzichtig met

de pan omgaat, kan het handvat tegen de glasplaat slaan en deze

beschadigen.

• Schud de pan niet terwijl hij in de kookzone ligt. Daardoor kunnen

krassen in de glasplaat ontstaan of de glasplaat kan door het

handvat beschadigd raken.

• Gebruik de kookplaat niet als werkvlak.

GEBRUIK

NL 8

Werking inductie

In het toestel wordt een magnetisch veld opgewekt. Door een pan

met een ijzeren bodem op een kookzone te plaatsen ontstaat in de

panbodem een inductiestroom. Deze inductiestroom wekt warmte

op in de panbodem.

Comfortabel

De elektronische regeling is nauwkeurig en eenvoudig in te stellen.

Op de laagste stand kunt u bijvoorbeeld chocolade direct in de pan

smelten of ingrediënten bereiden die u gewoonlijk au bain marie

verwarmt.

Snel

Door het hoge vermogen van de inductiekookplaat gaat het wokken erg

snel.

Schoon

De kookplaat is eenvoudig te reinigen. Doordat de kookzone niet heter

wordt dan de pan zelf, kunnen voedselresten niet inbranden.

Veilig

De warmte wordt opgewekt in de pan zelf. De glasplaat wordt niet

warmer dan de pan. Hierdoor blijft de kookzone een stuk koeler dan die

van bijvoorbeeld een keramische kookplaat of een gasbrander.

Na het wegnemen van een pan is de kookzone snel afgekoeld.

GEBRUIK

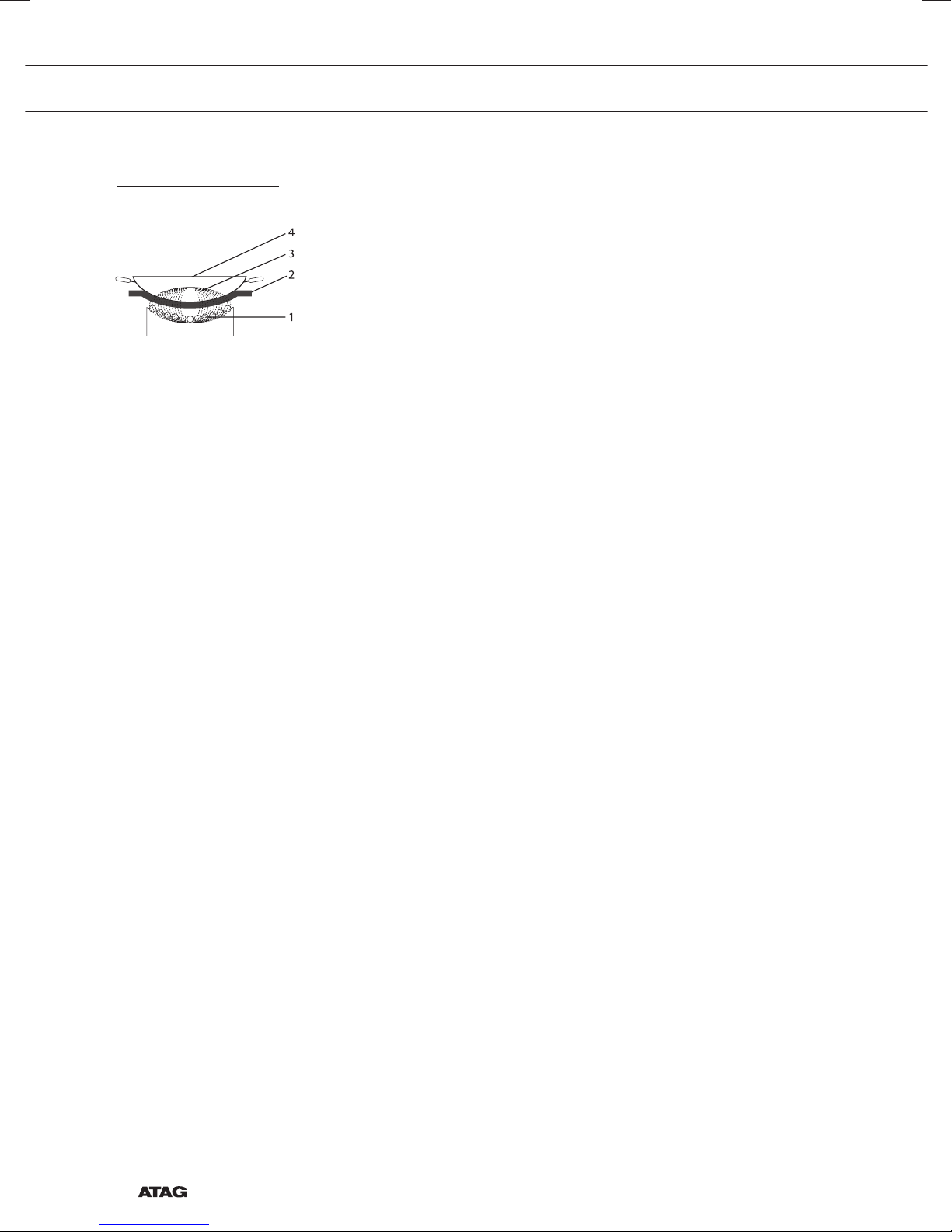

De spoel (1) in de

kookplaat (2) wekt een

magnetisch veld (3) op. Door

een pan met een ijzeren bodem

(4) op de spoel te plaatsen

ontstaat in de panbodem een

inductiestroom.

NL 9

Pannen voor inductiekoken

Inductiekoken stelt eisen aan de kwaliteit van de pannen.

Let op

•Pannen waarmee al eerder op een gaskookplaat is gekookt, zijn

niet meer geschikt voor inductiekoken.

•Gebruik alleen pannen die geschikt zijn voor elektrisch- en

inductiekoken met:

▷een dikke bodem van minimaal 2,25 mm;

▷een bolle bodem die volledig in contact is met de kookzone.

•Het beste zijn pannen met het “Class Induction” keurmerk.

Geschikte pannen kunt u bestellen op ‘www.atagservice.nl’.

Tip

Niet elke pan is geschikt voor inductiekoken. Het is daarom belangrijk

om te weten of de pan is gemaakt van het juiste materiaal.

Met een magneet kunt u zelf controleren of uw pan geschikt is.

Als de magneet wordt aangetrokken, kunt de pan gebruiken.

Let op

• In verband met het verhitten van olie is slechts één pan geschikt

voor het wokken op deze inductiekookplaat. Dit is een Curiepan,

deze wordt niet warmer dan 250 ˚C. U kunt deze pan bestellen bij

Atag (typenummer AA3611W).

GEBRUIK

NL 10

Omgang met de wok

• Plaats de pan voorzichtig in de kookzone. Als u onvoorzichtig met

de pan omgaat, kan het handvat tegen de glasplaat slaan en deze

beschadigen.

• Schud de pan niet terwijl hij in de kookzone ligt. Daardoor kunnen

krassen in de glasplaat ontstaan of de glasplaat kan door het

handvat beschadigd raken.

Inductiegeluiden

Tikkend geluid

Ook bij lage kookstanden kan een zacht tikkend geluid optreden.

Pan maakt geluid

De pannen kunnen geluid maken tijdens het koken. Dit wordt

veroorzaakt door de doorstroming van de energie van de kookplaat

naar de pan. Met name bij een hoge kookstand is dit normaal bij

bepaalde pannen. Het is niet schadelijk voor de pan of de kookplaat.

Ventilator maakt geluid

Om de levensduur van de elektronica te vergroten, is het apparaat

voorzien van een ventilator. Als u het apparaat intensief gebruikt, wordt

de ventilator ingeschakeld en hoort u een zoemend geluid. Ook nadat u

het apparaat heeft uitgeschakeld, kan de ventilator nog geluid maken.

Automatische inschakelfunctie

Wanneer de automatisch inschakel functie (APD) actief is, is een tikkend

geluid waarneembaar ook als de zone niet in gebruik is.

GEBRUIK

Table des matières

Langues :

Autres manuels Atag Plaque

Atag

Atag HG1471MBA Manuel utilisateur

Atag

Atag HC6471B Manuel utilisateur

Atag

Atag HG40 A Series Manuel utilisateur

Atag

Atag KG6111P Manuel utilisateur

Atag

Atag HG6011M Manuel technique

Atag

Atag HG1472MDA Manuel utilisateur

Atag

Atag HIDD8472EV Manuel utilisateur

Atag

Atag CG9271MB Manuel utilisateur

Atag

Atag HI06471E Manuel utilisateur

Atag

Atag IK2073 Series Manuel utilisateur

Atag

Atag HI6071G Manuel utilisateur

Atag

Atag IG9571MB Manuel utilisateur

Atag

Atag HG3171MBB Manuel utilisateur

Atag

Atag HG9571MBA Manuel utilisateur

Atag

Atag HI21471 Manuel utilisateur

Atag

Atag HL3271M Manuel utilisateur

Atag

Atag HI6071M Manuel utilisateur

Atag

Atag HI4071M Manuel utilisateur

Atag

Atag HI8071M Manuel utilisateur

Atag

Atag HI1272S Manuel utilisateur

Atag

Atag HI271G Manuel utilisateur

Atag

Atag HIDD8471EV Manuel utilisateur

Atag

Atag IGT9472MBA Manuel utilisateur

Atag

Atag HI9071M Manuel utilisateur

Manuels Plaque populaires d'autres marques

Siemens

Siemens EX875KYV1E Fiche technique

AEG

AEG CERAMIC HOB 6010 K Manuel utilisateur

VALERA

VALERA CT 70A Manuel utilisateur

Zanussi

Zanussi ZGF 6420 Manuel utilisateur

Gaggenau

Gaggenau CI 273 Manuel utilisateur

G3 Ferrari

G3 Ferrari Energy Manuel utilisateur

Pkm

Pkm IN4B Manuel utilisateur

Award

Award H903BG Manuel utilisateur

Zanussi

Zanussi VCH 5005 RZ Manuel utilisateur

Miele

Miele KM 523 Manuel utilisateur

Hotpoint

Hotpoint IS67V8CCXT/E Manuel utilisateur

AEG

AEG HK854870XB Manuel utilisateur

Cookology

Cookology SEP600BK Manuel utilisateur

Bauknecht

Bauknecht Hob Manuel utilisateur

Zanussi

Zanussi ZGM 782 Manuel utilisateur

dipo INDUCTION

dipo INDUCTION DIBK218S Manuel utilisateur

Miele

Miele KM 5987 Manuel utilisateur

Miele

Miele KM 360 G Manuel utilisateur
