Asus TT-67 Manuel utilisateur

A2666

A. 打開側蓋板

1. 移除左側板的兩顆手動螺絲。

2. 將左側板輕輕地向後方推出。

A. 打開側蓋板

1. 移除左側板的兩顆手動螺絲。

2. 將左側板輕輕地向後方推出。

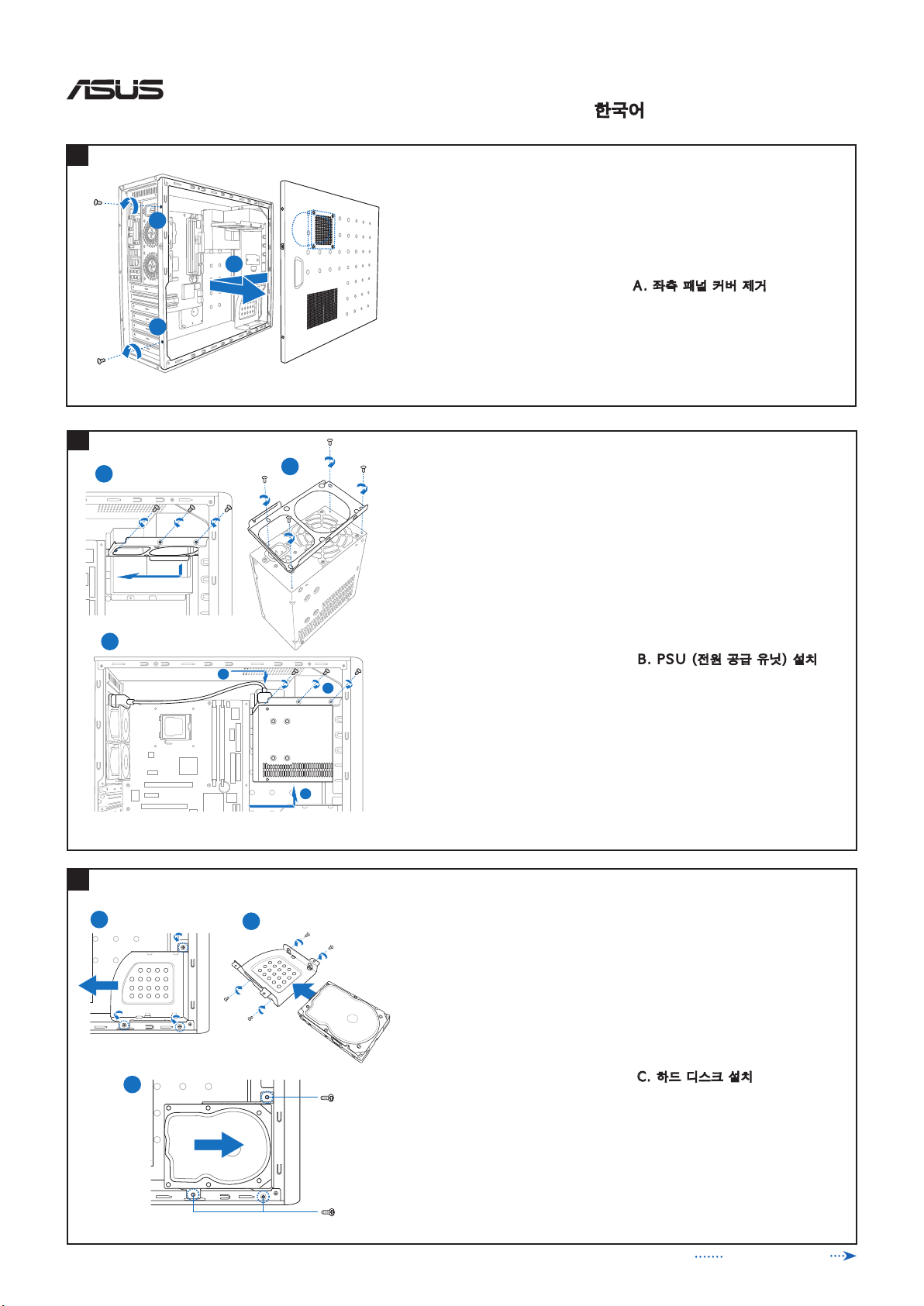

A. 좌측 패널 커버 제거

1. 좌측 패널 커버에 위치한 두 개의 나비나사를

제거하여 주십시오.

2. 그림과 같이 좌측 패널 커버를 뒤로 살짝 밀어

주십시오.

B. 安裝電源供應器

1. 用螺絲起子鬆開電源供應器托架的固

定螺絲，並取下電源供應器托架。

2. 將電源供應器安裝到托架上，並以螺

絲固定。

3. 將裝好托架的電源供應器置入該槽位

中直到對齊孔位(a)，並以螺絲固定(b)

之後再連接電源線(c)。

B. 安裝電源

1. 用螺絲起子鬆開電源托架的固定

螺絲，並取下電源托架。

2. 將電源安裝到托架上，並以螺絲

固定。

3. 將裝好托架的電源置入該槽位中

直到對齊孔位

(a)

，並以螺絲固定

(b)

之後再連接電源線

(c)

。

B. PSU (전원 공급 유닛) 설치

1. 드라이버를 사용하여 PSU 받침대의 나사

를 풀어주신 후, PSU 받침대를 제거하여

주십시오.

2. PSU를 PSU 받침대에 넣은 후 나사로 조여

주십시오.

3. PSU가 설치된 받침대를 제 자리에 설치하

여 주신 후 (a), 나사를 조이고 (b) 전원 케

이블을 연결하여 주십시오 (c).

C. 安裝硬碟

1. 用螺絲起子鬆開硬碟支架的固定螺絲

並取出硬碟支架。

2. 將硬碟裝到支架上，並以螺絲固定。

3. 將裝好支架的硬碟置入該槽位中直到

對齊孔位，並以螺絲固定。

C. 安裝硬盤

1. 用螺絲起子鬆開硬盤支架的固定

螺絲並取出硬盤支架。

2. 將硬盤裝到支架上，並以螺絲固

定。

3. 將裝好支架的硬盤置入該槽位中

直到對齊孔位，並以螺絲固定。

C. 하드 디스크 설치

1. 드라이버로 하드 디스크 받침대의 나사를

풀어 받침대를 제거하여 주십시오.

2. 받침대에 하드 디스크를 설치한 후 나사로

조여주십시오.

3. 하드 디스크가 설치된 받침대를 제 자리에

놓은 후, 나사로 조여주십시오.

TT-67 Quick Installation Guide

English·繁體中文·한국어·簡體中文

Continued at the back

A. Remove the left panel cover

1. Remove the two left panel cover thumb screws.

2. Slightly push the left panel cover backward as

shown.

B. Install the PSU (Power Supply Unit)

1. Remove the screws on the PSU bracket using

a screw driver, then remove the PSU bracket.

2. Install the PSU on the PSU bracket, then

secure with screws.

3. Insert the bracket with the installed PSU in

place until it is fully seated (a). Fasten the

screws (b) and connect the power

cable (c).

C. Install the hard disk

1. Remove the screws on the hard disk bracket

using a screw driver, then remove bracket.

2. Install the hard disk on the bracket and fasten

the screws.

3. Insert the bracket with the installed hard disk

in place until it is fully seated, then fasten the

screws.

15G067331000

English·繁體中文·簡體中文·한국어

TT-67 Quick Installation Guide

E. 安裝側蓋板

1. 參照側蓋板內卡溝位置（如圖圈選處

）將側蓋板裝上，再輕輕地向前面板

的方向推直到與其密合。

2. 將先前拆下的兩顆手動螺絲鎖上固

定。

E. 安裝側蓋板

1. 參照側蓋板內卡溝位置（如圖圈

選處）將側蓋板裝上，再輕輕地

向前面板的方向推直到與其密

合。

2. 將先前拆下的兩顆手動螺絲鎖上

固定。

E. 좌측 패널 커버 재설치

1. 좌측 패널 커버의 고리 구멍을 본체에 위치

하여 주십시오.

고리를 고리 구멍에 일직선으로 맞춘 후,

앞으로 살짝 밀어주십시오.

2. 이전에 패널 커버에서 제거한 두 개의 나비

나사로 좌측 패널 커버를 조여 주십시오.

1 12

D. 安裝主板

1. 在配件包內取出銅柱及公制螺絲，

參照主板上孔位相對應於機箱內主

板支架的位置鎖上銅柱。

2. 將主板裝在支架相對應的位置，

注意主板上孔位須對齊銅柱。

3. 以螺絲起子將螺絲固定住主板。

4. 請參考主板用戶手冊安裝所需的

線材。

D. 安裝主機板

1. 在配件包內取出銅柱及公制螺絲，參

照主機板上孔位相對應於機殼內主機

板支架的位置鎖上銅柱。

2. 將主機板裝在支架相對應的位置，注

意主機板上孔位須對齊銅柱。

3. 以螺絲起子將公制螺絲固定住主機

板。

4. 請參考主機板使用手冊安裝所需的線

材。

D. 마더보드 설치

1. 제품 패키지에 제공된 마더보드 나사를 준비

하여 주십시오.

마더보드 받침대의 나사 구멍의 위치를 확인

하여 주십시오.

2. 그림과 같이 마더보드를 위치해 주신 후, 마

더보드의 나사 구멍이 받침대의 나사 구멍과

일직선 상이 되도록 하여 주십시오.

3. 드라이버를 사용하여 마더보드가 본체에 단

단히 고정되도록 나사를 조여 주십시오.

4. 케이블을 연결해 주신 후, 마더보드 설명서에

따라 기타 부품을 설치하여 주십시오.

D. Install the motherboard

1. Prepare the motherboard screws that came with

your product package.

Locate the screw holes on the motherboard

bracket.

2. Put the motherboard in place as shown. Make

sure the screw holes are aligned with the holes on

the bracket.

3. Using a screw driver, fasten the screws to secure

the motherboard to the chassis.

4. Connect the cables and install the components

according to your motherboard manual.

E. Replace the left panel cover

1. Locate the left panel cover tab holes on the

chassis (see the four circles in the figure).

Align and insert the left panel cover hooks to

the tab holes then slightly push the left panel

cover forward until it sits in place.

2. Secure the left panel cover with the two thumb

screws you removed earlier.
