Assa Abloy 1370 Manuel utilisateur

D0025103

Fluchttürsicherungssystem

1370

Installationsanleitung

ASSA ABLOY, the

global leader in door

opening solutions

Die Übereinstimmung der Geräte mit der “Richtlinie über elektrische Verriege-

lungssysteme von Türen in Rettungswegen (EltVTR)” (Bauregelliste A Teil 1,

lfd. Nr. 6.19) ist geprüft vom TÜV Rheinland, Köln.

Nr. des Prüfzertifikats:

R 2010822

Inhalt

1 Montage .............................................. 5

1.0.1 Auslieferungszustand der Geräte .................. 5

1.1 Vorbereitungen vor der Montage ......................... 6

1.1.1 Montage/Demontage der Geräte 1370-20 und 1370-10 . 6

1.1.2 Zur Montage/Demontage des Netzteil-Moduls 1370-40 . 7

1.2 Gehäusemontage 1370-20, 1370-10, 1370-40 ............... 8

1.2.1 AP-Montage................................... 8

1.2.2 UP-Montage................................... 8

1.2.3 Hohlwand-Montage ............................. 9

1.3 Kombinierte Montage Steuermodul 1370-20 mit Netzteil-Modul

1370-40 ............................................ 10

1.3.1 AP-Montage ................................. 10

1.3.2 UP-Montage.................................. 11

1.3.3 Hohlwand-Montage ............................ 12

1.4 Auswechseln des Profilzylinders bei 1370-10, 1370-20 ....... 14

1.4.1 Zylinderauswahl ............................... 14

1.4.2 Montageablauf ................................ 14

1.5 Zerstörungsfreie / zerstörende Betätigung des Notschalters. . . . 16

1.6 Terminal-Modul 1370-10 ............................... 17

2 Elektroinstallation und Anschluß ........................ 18

2.1 Allgemeine Hinweise zur elektrischen Installation ........... 18

2.2 Kabelpläne und Anschlußdetails ......................... 19

2.2.1 Sicherung für eine einflügelige Fluchttür (Kabelplan) . . 19

2.2.2 Sicherung für eine zweiflügelige Fluchttür (Kabelplan) . 20

2.2.3 Gesamtanschlußplan 1370-20 ................... 21

2.2.4 Anschlußdetail: Zwei Verriegelungselemente parallel . . 24

2.2.5 Anschlußdetail Steuer-Modul und Bedienteil 1332-10 . . 25

2.2.6 Detail Steuer-Modul und Terminalmodul 1370-10 ..... 26

2.2.7 Gesamtanschlußplan 1370-20 mit 1370-40 ......... 27

ïNur Steuermodul 1370-20

2.3 Einstellschalter für Funktionen und Zeitabläufe ............. 30

2.3.1 Zeitvorgaben ................................. 31

2.3.2 S5Funktionsvarianten ......................... 32

2.3.3 S6Busadresse .............................. 33

2.4 Steuereingänge für externe Ansteuerung .................. 34

2.4.1 Externe Notentriegelung (Kl 29-30) ............... 34

2.4.2 Kurzzeitfreigabe (Kl 26-27) ...................... 34

2.4.3 Dauerentriegelung (Kl 27-28) .................... 34

2.5 Meldeausgänge ..................................... 35

2.6 Sonderfunktion I: Betrieb mit Elektrosicherheitsschloß 809 ..... 36

2.7 Sonderfunktion II: Betrieb am Zentraltableau 925 ............ 38

3 TechnischeDaten ..................................... 39

3.1 Steuermodul 1370-20 ................................. 39

3.2 Netzteil-Modul 1370-40 ................................ 40

3.3 Terminal-Modul 1370-10 ............................... 40

4 Inbetriebnahme, Wartung, Prüfung ....................... 41

4.1 Inbetriebnahme und wiederkehrende Prüfung .............. 41

4.2 Wartung ........................................... 41

5 Checkliste Prüfung vor Erstinbetriebnahme ............... 42

1 Montage

*Gemäß der “Richtlinie über elektrische Verriegelungssysteme von Türen in

Rettungswegen” muß das Steuermodul sowie das Terminal-Modul so positio-

niert werden, daß sich die Nottaste innerhalb des Bereichs zwischen 850 mm

und 1200 mm über Oberkante Fertigfußboden (OKFF) befindet. Empfohlen wird

dort eine Höhe von 850 mm über OKFF.

Näheres regelt die jeweilige Landesbauordnung.

Soweit der Muster-Erlaß “Bauaufsichtliche Anforderungen an elektrische Verrie-

gelungen von Türen in Rettungswegen -Fassung Juni 1988" in die jeweilige

Landesbauordnung übernommen wurde, ist zu berücksichtigen, daß dort eine

maximale Höhe von 1050 mm über OKFF vorgeschrieben ist.

Die Zuleitungen müssen von hinten durch die Leitungsdurchführungen im Au-

ßengehäuse geführt werden.

Der Montageort der Module des Fluchttürsicherungssystems darf nicht

direkter Sonneneinstrahlung ausgesetzt sein.

1.0.1 Auslieferungszustand der Geräte

Im Auslieferungszustand sind die einzelnen Gehäuseteile (Außengehäuse mit

Innengehäuse und Oberteil mit Innengehäuse) nicht miteinander verschraubt.

Die zugehörigen Schrauben sind im Beipack enthalten.

Der UP-Abdeckrahmen ist auf das Innengehäuse aufgeclipt.

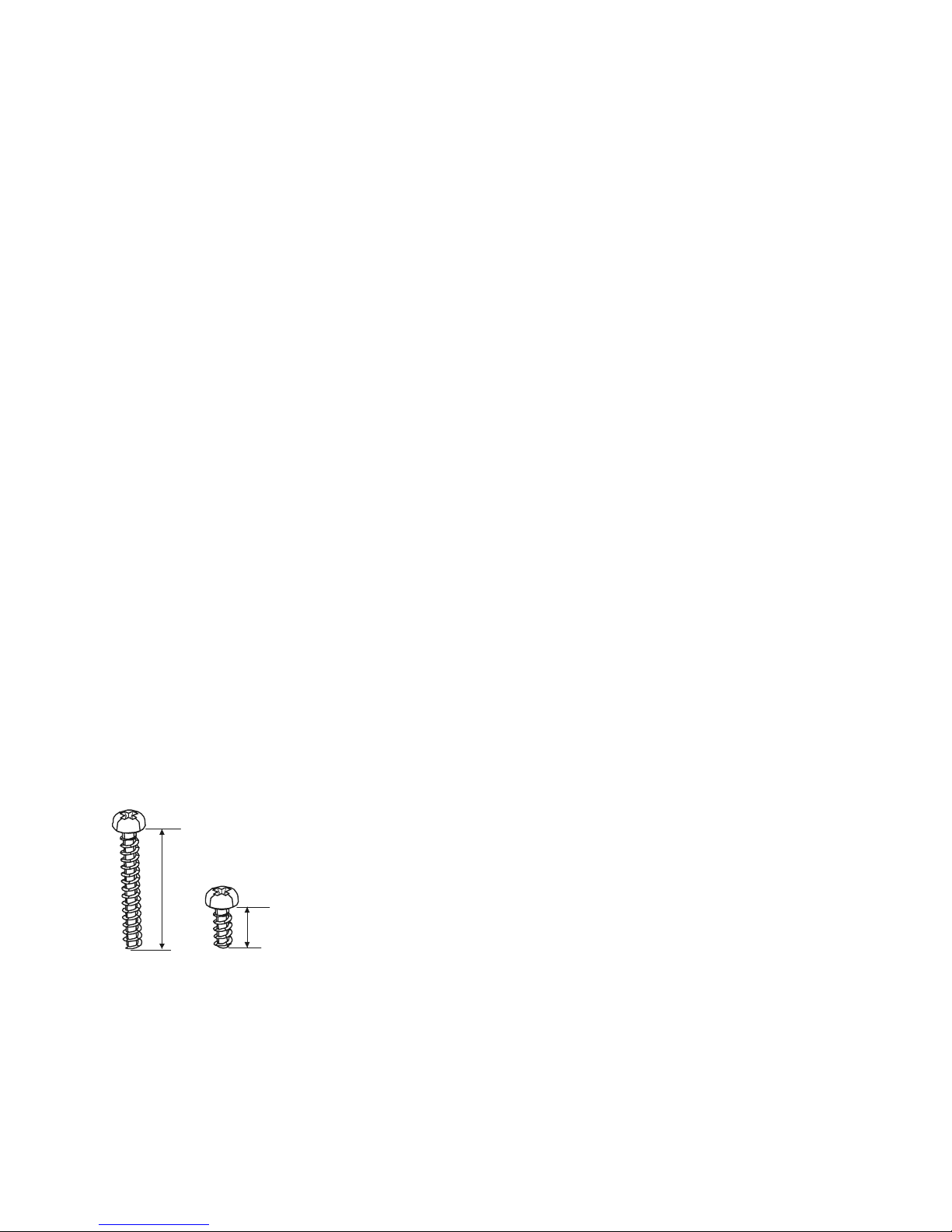

Im Beipack sind zwei Sätze Gehäuseschrauben mit unter-

schiedlicher Länge enthalten. Bei UP- oder Hohlwand-Monta-

ge werden die Befestigungsschrauben mit 22 mm Schraub-

länge verwendet.

Außengehäuse

Innengehäuse

Anschlußplatine

Controllerplatine

Oberteil

Einlegeschild

Abdeckhaube

Notschalterkappe

UP-Abdeckrahmen

Gehäuseschrauben

kurz: Ap-Montage

lang: UP-Montage

Hohlwand-Mont.

Oberteilschraube

M3 x 12

1.1 Vorbereitungen vor der Montage

1.1.1 Montage/Demontage der Geräte 1370-20 und 1370-10

Lösen Sie die Abdeckhaube indem Sie den Schlüssel bis zum zweiten An-

schlag entgegen dem Uhrzeigersinn drehen! Nach Abziehen des Schlüssels

kann die Abdeckhaube und das Einlegeschild entfernt werden.

Unter dem Einlegeschild wird die Halteschraube für das Oberteil zugänglich.

Lösen Sie diese und entnehmen Sie das Oberteil nachdem Sie den Stecker des

Flachband-Verbindungskabels von der Anschlußplatine abgezogen haben!

Nun kann die Verschraubung Innengehäuse-Außengehäuse in den Ecken

des Innengehäuses gelöst und dieses herausgenommen werden.

Brechen Sie nun die benötigte(n) Öffnung(en) für die Kabeleinführung im

Boden des Außengehäuses aus!

1.1.2 Zur Montage/Demontage des Netzteil-Moduls 1370-40

Das Gehäuse des Netzteilmoduls unterscheidet sich von den Gehäusen der

anderen Module lediglich darin, daß hier anstatt des Oberteils ein geschlosse-

ner Gehäusedeckel eingesetzt wird. Er ist mit einer Schraube in der gleichen

Position wie die Oberteilschraue mit dem Gehäuse verschraubt. Zur Abdeckung

der Öffnung für diese Schraube ist im Beipack eine kleine Kunststoffkappe (mit

effeff-Prägung) enthalten.







 







1.2 Gehäusemontage 1370-20, 1370-10, 1370-40

Außengehäuse und Innengehäuse sind bei allen drei Geräten völlig identisch,

weshalb die Ausführungen dieses Abschnitts für alle Geräte gelten.

1.2.1 AP-Montage

Bei Montage auf Putz wird das Außengehäuse des Steu

ermoduls mit vier Schrauben gemäß nebenstehendem

Bohrbild direkt auf der Wand befestigt.

Die Kabeleinführung erfolgt grundsätzlich von hinten.

Das Innengehäuse wird ohne Verwendung des Abdeck-

rahmens mit den kürzeren Gehäuseschrauben im Au-

ßengehäuse festgeschraubt.

1.2.2 UP-Montage

Bei Montage unter Putz muß eine Aussparung in der Wand ca. 88 mm x 173

mm mit einer Tiefe von mindestens 69 mm hergestellt werden.

Den Geräten liegt eine Kartoneinlage bei die bei UP-Montage als Abdeckung

verwendet werden kann. Um beim Einputzen eine Verformung des Außen-

gehäuses zu verhindern, sollten die Seitenwände durch geeignete Maßnahmen

abgestützt werden.

Im Beipack sind zwei Sätze Gehäuseschrauben mit unterschiedlicher Länge

enthalten. Bei UP-Montage werden die Befestigungsschrauben mit 22 mm

Schraublänge verwendet.

Bei einem versehentlich etwas zu tief gesetzten Außengehäuse kann mit die-

sem Schraubensatz eine Differenz von bis zu etwa 8 mm zwischen Oberkante

Außengehäuse und Putzoberkante ausgeglichen werden.







 







Hohlwandmon-

tageklammer

1.2.3 Hohlwand-Montage

Die Außenmaße in der Zeichnung stellen die notwendi-

gen Aussparungen dar. Sie sind möglichst genau ein-

zuhalten.

Maximale Dicke des Baumaterials der

Hohlwand: 33 mm!

Im Beipack für Hohlwandmontage sind

vier Hohlwandmontageklammern enthal-

ten, die auf die Längsseiten des Außen-

gehäuses aufgesteckt werden.

Die vier Hohlwandmontageklammern werden zunächst auf beiden Seiten etwa

in der Mitte der Gehäuse-Längsseiten positioniert. Nun kann das Gehäuse

durch leichtes seitliches Zusammendrücken in den Hohlwandausschnitt einge-

setzt werden.

Achtung! Die Klemmkrallen müssen beim Einsetzen des Gehäuses ganz

nach unten geschraubt und seitlich in den Körper der Montageklammer

eingeschwenkt sein. Sie drehen sich beim Festschrauben selbsttätig in

die richtige Position.

Nach dem Einsetzen des Gehäuses müssen die Montageklammern etwa in die

unten angegebene Position (±5 mm) geschoben und festgeschraubt werden.

Das Innengehäuse wird dann

mit aufgecliptem Abdeckrah-

men mit dem langen Satz Be-

festigungsschrauben im Au-

ßengehäuse befestigt.















Verschraubungslasche

1.3 Kombinierte Montage Steuermodul 1370-20 mit Netzteil-

Modul 1370-40

Wird das Steuer-Modul in Kombination mit dem Netzteil-Modul 1370-40 einge-

setzt, müssen die beiden Außengehäuse am Boden mit zwei Verschraubungs-

laschen verbunden werden.

Die Geräte können senkrecht oder auch waagrecht ausgerichtet, nebenein-

ander oder auch übereinander angeordnet werden.

Die Kabeleinführung erfolgt jedoch in jedem Fall von hinten! Auch die Leitung

vom Netzteilmodul zum Steuermodul ist also grundsätzlich hinter den Gehäu-

sen zu führen.

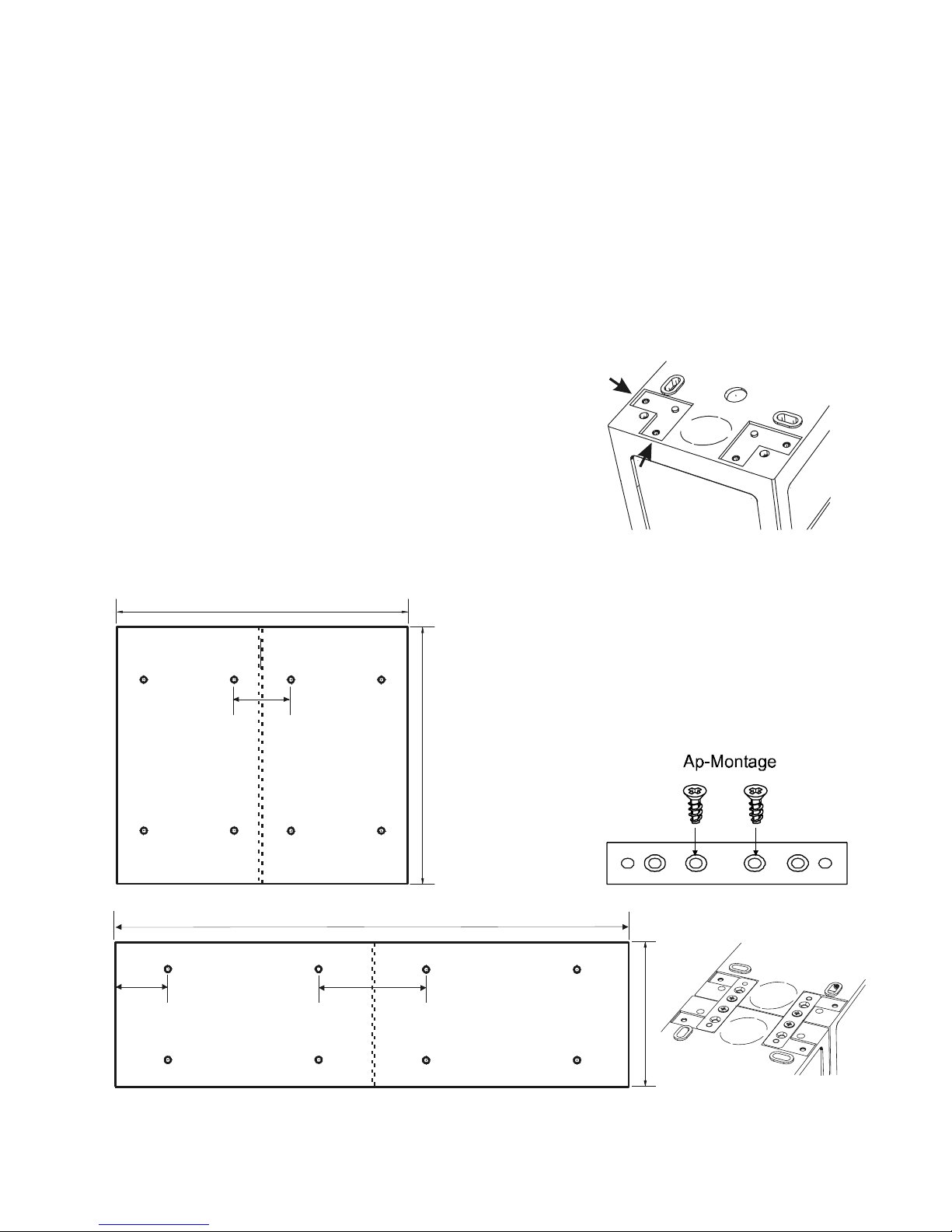

Bei kombinierter Montage mit dem Netzteil-Modul

1370-40 müssen die Wandstege der Aussparungen

für die Verschraubungslaschen auf der Rückseite des

Außengehäuses an den aneinanderstoßenden

Längs- oder Querseiten entfernt werden.

1.3.1 AP-Montage

Bei Montage Aufputz, werden die beiden

Außengehäuse am Boden mit den Ver-

schraubungslaschen so verbunden,

dass sie direkt aneinanderstoßen.

Die Abdeckrahmen werden dann nicht

verwendet.
