Kurzanleitung / Quick manual / Guide rapide

Manuale di rapida / Korte handleiding

OneSystem Sicherheitsschloss 809N / 819N

OneSystem Security Lock 809N / 819N

Serrure de sécurité OneSystem 809N / 819N

Serratura di sicurezza OneSystem 809N / 819N

OneSystem veiligheidsslot 809N / 819N

Elektro-Sicherheitsschloss 809N

electric security lock 809N

serrure électrique de sécurité 809N

serratura elettrica di sicurezza 809N

elektrische veiligheidsslot 809N

Elektro-Mehrfachverriegelungsschloss 819N

Electric multi-point lock 819N

Serrure multipoints électrique 819N

Serratura elettrica multipunto 819N

Elektronisch meervoudig vergrendelingsslot 819N

Schließblech

Striking plate

Têtière (sur dormant)

Frontale

Sluitplaat

Stulp

Face plate

Têtière de serrure

Testiera

Stulp

max.

30°

max.

30°

= 0 N

> 2 mm

Selbstverriegelung / Self-Locking / Verrouillage automatique /

Autobloccaggio / Zelfvergrendeling

Riegel frei von Querscherbelastungen / No transverse shear stress on the bolt /

Absence de contraintes transversales sur le pêne dormant /

Chiavistello montato privo di sollecitazioni traversali /

Nachtschoot vrij van dwarsbelasting

Profilzylinder montieren / Installing the profile cylinders /

Montage du cylindre profilé /

Montaggio del cilindro profilato / Profielcilinder monteren

Steuerfalle drehen /

Rotating the control latch /

Inverser la position du pêne pilote /

Inversione del saliscendi /

De stuurschoot draaien

Panikseite einstellen /

Changing the panic side /

De paniekzijde wisselen /

3. 4.

1,5 mm

2,5 mm

0,5 Nm

DIN rechts / DIN right hand /

DIN droite / DIN dx / DIN rechts

DIN links / DIN left hand /

DIN gauche / DIN sx / DIN links

Modification du côté anti-panique /

Sostituzione del lato antipanico

2,5 Nm

1. 2. 3.

11. 2. 3.

Off

4321

Potenzialfreier Kontakt

(zum Beispiel Zutrittskontrolle, Schaltuhr, Freigabetaster)

ws(–)

+24 V

21 43

Potential-free contact

(e.g. access control system, timer, release button)

Contact sec

(par ex. syst. de contrôle d’accès, horloge, bouton de libérat.)

Contatto a potenziale zero

(ad es. controllo accessi, temporizzatore, tasto di blocco)

Potentiaalvrij contact

(Bijv. toegangscontrole, schakelklok, vrijgavetoets)

Farbcode - Vorgängermodelle (gr, ws, br, bl, sw)

Color coding - previous models (gr, wt, br, bu, bk)

Codage couleur - Prédécesseur modèle (gr, ba, mr, be, nr)

Codifica a colori - Modello precedente modelli

(gr, bi, ma, bl, ne)

Kleurencodering - Vorgaande modellen (gr, wi, br, bl, zw)

Hi-O Technology Code (gr, ge, gn, br, ws)

Hi-O Technology Code (gr, ye, gn, br, wt)

Codage Hi-O Technology (gr, jn, ve, mr, ba)

Codifica Hi-O Technology (gr, gi, ve, ma, bi)

Hi-O Technology Code (gr, ge, gn, br, wi)

Anschlusskabel

Connecting cable

Câble de raccordement

Cavo di allacciamento

Aansluitkabel

DIP Funktion Hi-O Technology™ Off On Standard

1 Hi-O-Gruppe Ja 0 1 Off

2 Abschlusswiderstand Ja – 120Ω On

3 Summer (Buzzer) – – aktiv Off

4 Arbeitsstrom

Ruhestrom

– aktiv

–

aktiv

Off

DIP Function Hi-O Technology™ Off On Standard

1 Hi-O-group Yes 0 1 Off

2 Terminating resistor Yes – 120Ω On

3 Buzzer – – enabled Off

4 Fail-locked

Fail-unlocked

– enabled

–

enabled

Off

DIP Fonction Hi-O Technology™ Off On Standard

1 Groupe Hi-O Oui 0 1 Off

2 Résistance terminale Oui – 120Ω On

3 Buzzer – – aktif Off

4 Courant de travail

Courant de repos

– aktif

–

aktif

Off

DIP Funktion Hi-O Technology™ Off On Standard

1 Gruppo Hi-O Si 0 1 Off

2 Resistenza terminale Si – 120Ω On

3 Cicalino (segnale acustico) – – attivo Off

4 Circuito normalmente aperto

Circuito normalmente chiuso

– attivo

–

attivo

Off

DIP Funktion Hi-O Technology™ Off On Standard

1 Hi-O-groep Ja 0 1 Off

2 Afsluitweerstand Ja – 120Ω On

3 Zoemer (Buzzer) – – actief Off

4 Werkstroom

Ruststroom

–actief

–

actief

Off

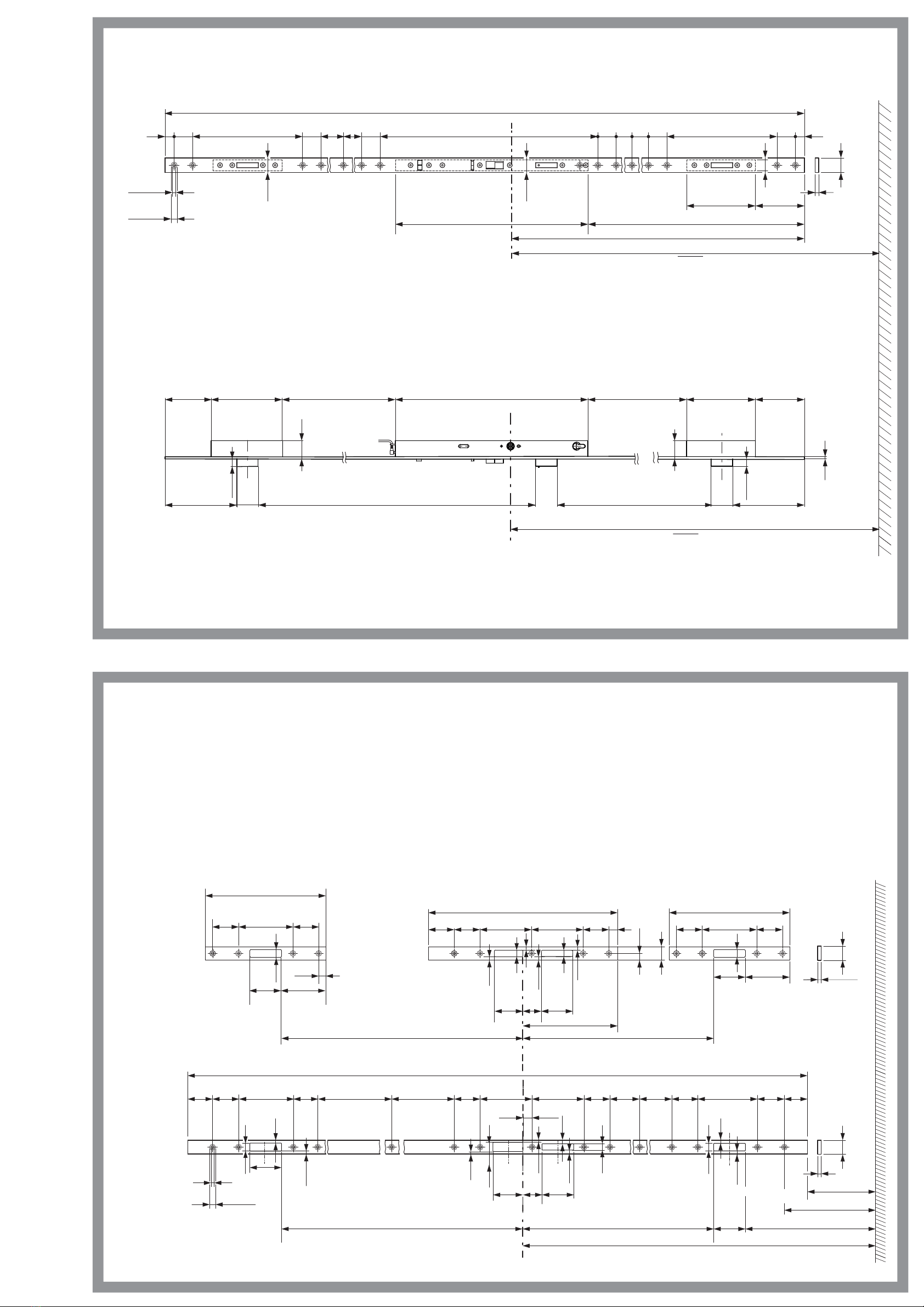

Abmessungen des Elektro-Mehrfachverriegelungsschlosses 819N /

Dimensions of the Electric multi-point lock 819N /

Dimensions de la serrure multipoints Electric 819N /

Dimensioni della serratura elettrica multipunto 819N /

Afmetingen van het elektronisch meervoudige vergrendelingsslot 819N

Abmessungen Schließblech 819N /

Dimensions of striking plate 819N /

Dimensions de têtière 819N /

Dimensioni frontale 819N/

Afmetingen sluitplaat 819N

Schließblech

Striking plate

Têtière

Frontale

Sluitplaat

Schließblech 3 teilig

3-piece striking plate

Têtière en 3 parties

Frontale, a 3 pezzi

Sluitplaat 3-delig

Blechdicken: 3 / 6 / 8

Plate thicknesses:

Épaisseurs des entretoises:

Spessore:

Plaatdiktes:

Ø5,5

10 x 90°

15 15303030

(1760)

35 2610

249250

30 180180

132

312800

925

20,5

312

599

132

447

132

(69)

117,5 698722 35

(117,5)

20,5

1050

125

45 90 90 45 45

330

55 32 50

165

45 95 45

77,5 55

765

210

12,5

670

6,5

210

45 95 45

77,5 55

275(40) 45 95

3/6/8

765 670

(125)

(165)

45 45 45 240 4590 90275 4595

1760

Ø5,5

10 x 90°

55 50

(230)

(45)

245

1050

Abmessungen des Elektro-Sicherheitsschlosses 809N / Abmessungen des Hauptschlosses 819N

Dimensions of the electric security lock 809N / Dimensions of main bolt 819N

Dimensions de la serrure électrique de sécurité 809N / Dimensions du pêne dormant principal 819N

Dimensioni della serratura elettrica di sicurezza 809N / Dimensioni serratura principale 819N

Afmetingen van het elektrische veiligheidsslot 809N / Afmetingen main slot 819N

Abmessungen Schließblech 809N /

Dimensions of striking plate 809N /

Dimensions de têtière 809N /

Dimensioni frontale 809N /

Afmetingen sluitplaat 809N

() Werte in Klammern nur bei Variante „zweiflügelig“ mit vorstehender Falle (2 mm).

Values in brackets only for version „double-leaf door“ with protruding latch (2 mm).

Les valeurs entre parenthèses uniquement pour la version „porte à deux vantaux“ avec pêne en saillie (2 mm).

I valori tra parentesi solo per la versione „porte a 2 ante“ con scrocco sporgenti (2 mm).

Waarden tussen haakjes uitsluitend bij uitvoering „tweevleugelige deuren“ met uitstekende dagschoot (2 mm).

Blechdicken: 3 / 6 / 8

Plate thicknesses:

Épaisseurs des entretoises:

Spessore:

Plaatdiktes:

Dornmaß

Backset

Axe

Entrata

Doormaat

454590904515

330

505578

165

6,5

Ø5,5

Ø10

164161

90904515

350

505578

165

6,5

Ø5,5

Ø10

1050

(9,5)7,5

21,5 25

PZ = 92

RZ = 94

125

312

25 20

15,5

Ø5,5

5,5

Ø7

8,5

40,5

(30)

(Ø3)

(2,5)

Ø5,3

54 21,5 4 681

14,5

20,5

11,5 (13,5)

141

186

15 30

356 30

(15)

446

Ø10 x90°

Ø5,5

0,5
