6
Slave Section
Sección Esclavo
Drive Section
Sección Drive
Assembly Juntar
1) The drive section must be placed as close to
the center of the conveyor run as possible. For
example, if there are two slave sections the drive
section must be placed in between the two
slave sections.
2) Preassemble oor supports to the correct
heights.
3) Attach oor supports to both ends of
conveyor drive section, and at one end of any
slave sections if required. Additional supports
may be required at the center of each conveyor
section if live loads dictate additional supports.
Tighten bolts. One support is used to span the
mating ends of a drive and slave section.

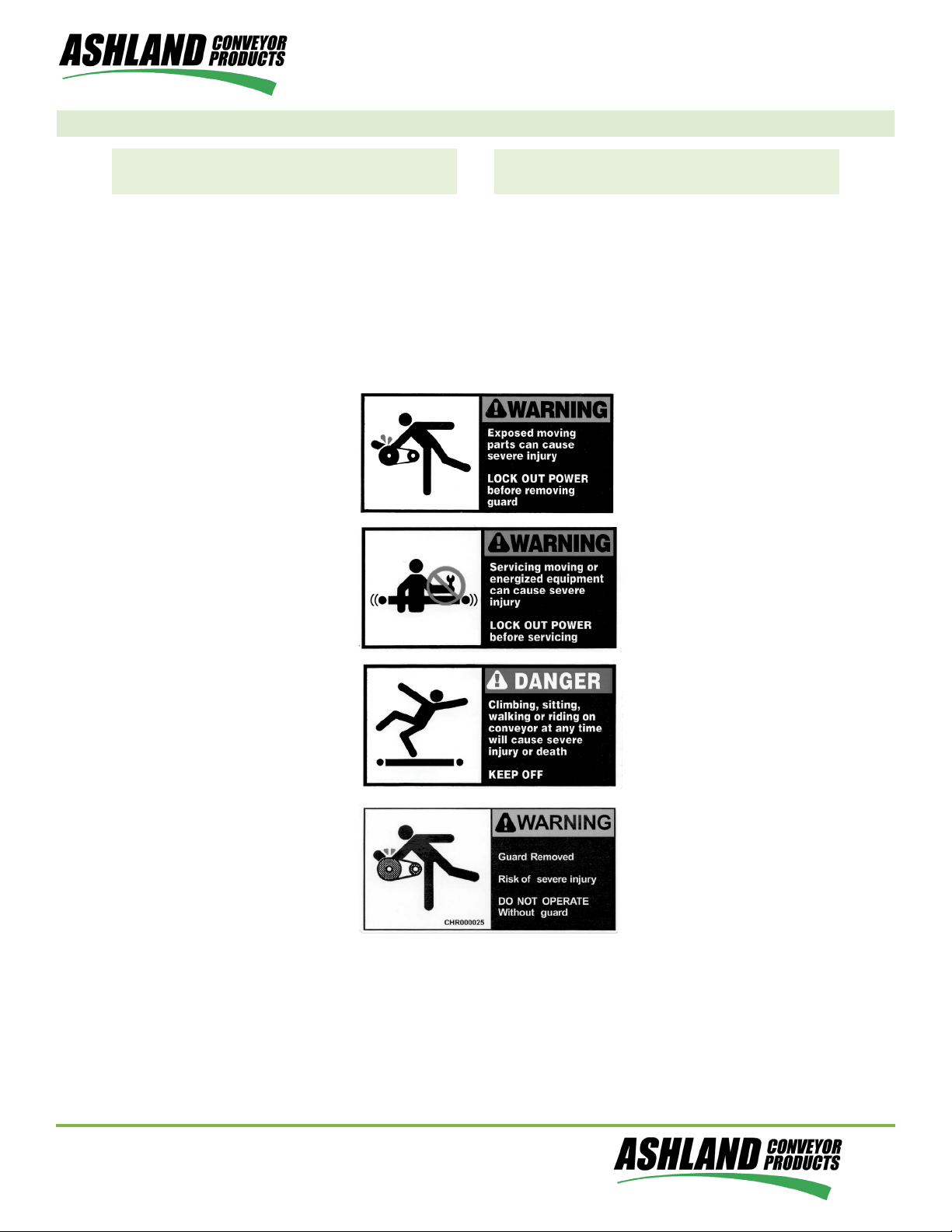

4) If attaching slave sections remove chain
guards and remove chain end guards between
sections so rollers can be chained together.
5) Attach butt plates together with included
hardware if the conveyor system has multiple
sections.
6) Adjust oor support height if necessary.
1) La sección de la unidad debe ser
colocada lo más cerca posible del centro del
transportador de gestión posible. Por ejemplo,
si hay dos secciones de esclavos la sección de
accionamiento debe ser colocado en entre las
dos secciones de esclavos.
2) Piso Premontar apoya a las alturas correctas .
3) Adjuntar piso apoya a ambos extremos de
la sección de la unidad de transporte , y en
un extremo de las secciones de esclavos si es
necesario. Soportes adicionales pueden ser
necesarios en el centro de cada sección del
transportador si cargas vivas dictan apoyos
adicionales. Apriete los pernos . Uno de
apoyo se utiliza para abarcar los extremos de
apareamiento de una sección de la unidad y el
esclavo.
4) Si adjuntando secciones esclavos eliminar
guardias cadena y eliminar guardias nales
cadena entre secciones para rodillos pueden ser
encadenados juntos.
5) Ajuste la altura del soporte del piso si es
necesario.
