ARREDO BC11151CR Manuel utilisateur
1(10)
Monteringsanvisning Duschsystem
Instruction manual Shower set
Artikelnummer / Article number:
Produktnamn / Product name:
Rsknummer / Rsk number:
Version: 2018-08-22
Joy
BC11151CR
8282918
2(10) 3(10)
SE
Läs igenom instruktionerna noga innan monteringen påbörjas, detta för att säkerställa
en korrekt montering.
Spola rent rörledningarna noga före installationen (1). Stäng av vattnet (2). Kontrollera att
delarna sitter fast.
Monteringen ska utföras fackmässigt och i enlighet med Branschregler Säker
Vatteninstallation (För mer information och exempel, besök www.säkervatten.se). Vid
osäkerhet kontakta inköpsställe eller en auktoriserad VVS-montör.
EN
To ensure a proper installation, please read the instructions carefully before starting
the installation.
Flush the pipelines carefully before the installation (1). Turn off the water (2). Ensure
that all components are xed in place.
If you are unsure about any part of the installation or have questions, please contact
your place of purchase or an authorized plumbing company.
Före installationen / Before the installation
Innehållsförteckning Table of Contents
Före installation 2-3
Installationsverktyg 3
Skruvinfästningar i våtzon 4
Installation 5-8
Rengöring 9
Kontaktinformation 10
Before the installation 2-3
Tools 3
Fixing screws in wet zones 4
Installation 5-8
Cleaning 9
Contact information 10
SE
Produkten är provad och godkänd enligt EN-1111. Testad och godkänd enligt gällande
normer. Rekommenderat arbetstryck 50–1000 kPa (0,5–10 bar). Testtryck 1600 kPa (16
bar). Vattentemperatur min 0°C och max 90°C.
EN
This product is tested and approved according to to EN 1111. Tested and approved in ac-
cordance with relevant standards. Recommended working pressure 50-1000 kPa (0.5–10
bar). Test pressure 1,600 kPa (16 bar). Water temperature min. 0°C and max. 90°C.
!
Denna blandare uppfyller kraven gällande återströmning enligt SS-EN 1717 och SäVa §
4.3.2 utan behov av kompletterande produkter eller åtgärder så länge handduschen inte
kan nå under vattenspegeln på eventuell WC eller bidé. Når handduschen vattenspegeln på
WC eller bidé ska extra backventiler monteras annars får blandaren inte monteras.
Installationsverktyg/Tools
1. CH 30 \ CH 12-14 2. 6
3. CH 2.5
5.
4. IMP. Z 2
silicone
2
1
4(10) 5(10)
Installation/Installation
1.
SE
Skruva på de två täckkåporna på väggfästet.
EN
Screw the two housings onto the wall mount.
150 cc
EN
Place the appropriate gaskets inside the nuts and screw the mixer onto the wall mount,
making sure that the side indicated by the red symbol is connected to the hot water
supply. Test the mixer connections for leaks after installation.
2.
SE
Placera packningarna inuti termostatblandaren och skruva sedan fast blandaren
på väggfästet. Se till så att sidan som på blandaren indikeras av en röd symbol är
kopplad till varmvattentillförseln. Blandarens anslutningar ska täthetskontrolleras efter
installationen.
Skruvinfästningar i våtzon/Fixing screws in wet zones
SE
Skruvinfästningar i våtzon ska göras i betong eller annan massiv konstruktion såsom
träreglar, träkortlingar eller i konstruktion som är provad och godkänd för infästning, till
exempel skivkonstruktion.
Se exempel på konstruktion på www.säkervatten.se.
Tätning av skruvhålen ska utföras med material som ska fästa mot underlaget, och vara
vattenbeständigt, mögelresistent och åldringsbeständigt.
Rätt metod för borrning och skruvning i träregel eller godkänd skivkonstruktion (Skiss A):
1. Borra, 2. Täta och 3. Skruva.
Rätt metod för borrning och skruvning för massiv konstruktion (Skiss B):
1. Borra, 2. Täta, 3. Plugga, 4. Täta och 5. Skruva
EN
Fixing screws in wet zones must be anchored in structural components such as concrete,
studding, special structural details. Fixing screws in wet zone 1 must not be anchored
solely in oorboards or wallboards. See drawings (A & B).
The correct method for drilling and screwing in a wooden stud (Sketch A):
1. Drill 2. Seal and 3. Screw.
The correct method for drilling and screwing in a massive construction (Sketch B):
1. Drill 2. Seal 3. Plug 4. Seal and 5. Screw.
A B
6(10) 7(10)
EN
Insert the sliding shower holder on the tube and adjust to the desired height.
3.
SE
För duschstången genom glidfästet för handdusch och justera till önskad höjd.
4.
SE
Trä duschstången över fästet på termostatblandarens ovansida.
EN
Fix the pipe over the connection on the top part of the thermostatic mixer.
5.
SE
Kontrollera att duschstången är helt vertikal och markera ut positionen för hålborrning
för väggfästet.
EN
Ensure that the pipe is perfectly vertical and trace the position of the holes for the wall
xing fasteners.
6.
SE
Ta bort duschstången och förbered att borra i väggen.
EN
Remove the pipe and prepare to drill in the wall.
8(10) 9(10)

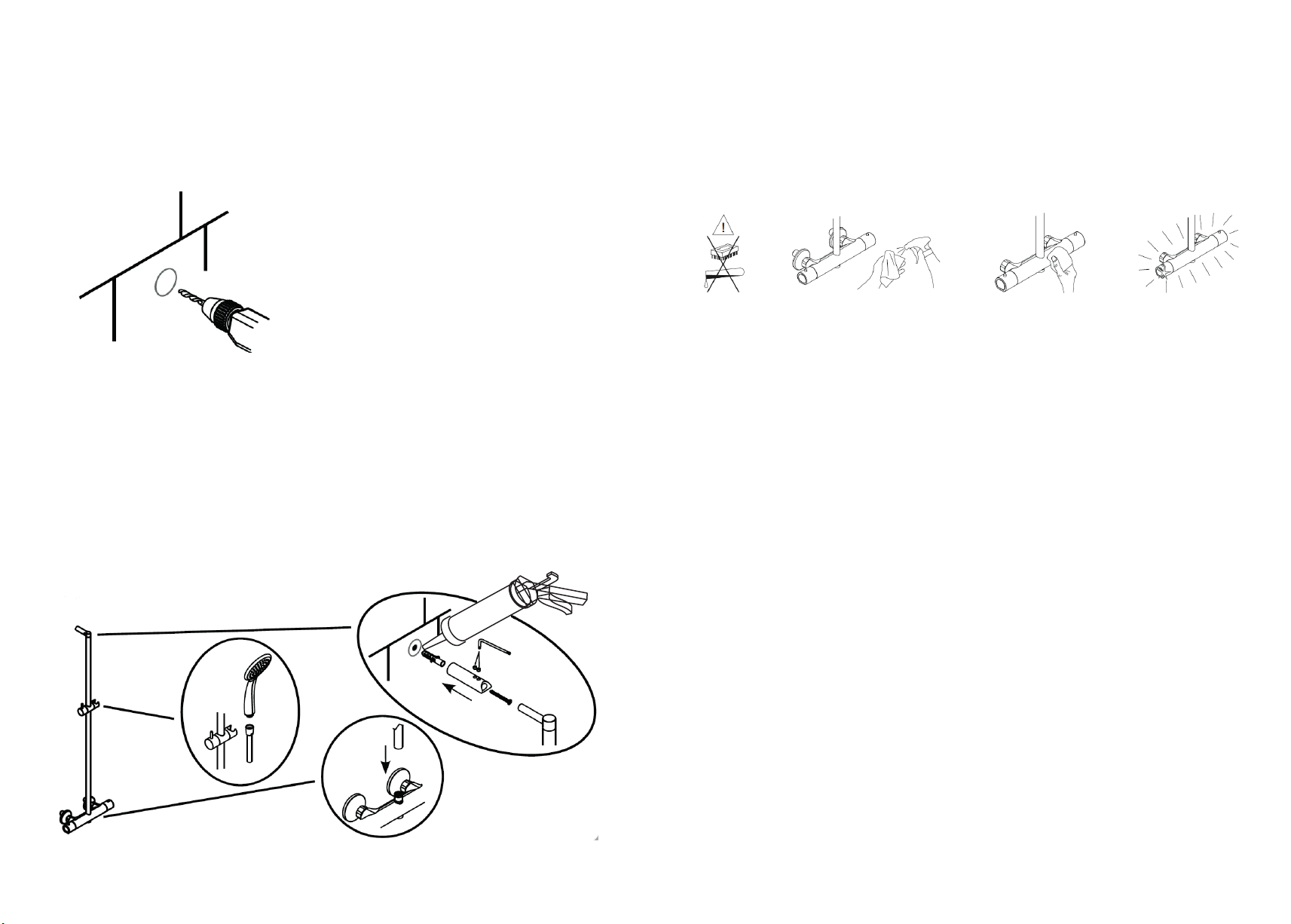

7.
SE
Borra ett hål i väggen för den övre, vertikala stången med en 6 mm borr i enlighet med
tillvägagångssätt för håltagning, tätning och infästning på sidan 4.
EN
Drill a hole in the wall with a 6 mm drill for the upper vertical tube in accordance with
instructions for xing screws in wet zones on page 4.
8.
SE
För återigen på duschstången över blandaren. Skruva åt det övre fästet med de
tillhörande skruvarna i enlighet med nedstående bild samt tillvägagångssätt för
håltagning, tätning och infästning på sidan 4. Skruva fast handduschen i duschslangen
och skruva fast slangen i kopplingen på blandarens undersida.
EN
Insert the pipe in the appropriate connection on the thermostatic mixer, x the wall
hook by tightening the supplied screws in accordance with image below and instructions
for xing screws in wet zones on page 4. Attach the handshower to the hose, and attach
the hose to the thread at the bottom of the mixer.
s
i
lic
o
n
e
Rengöring / Cleaning
SE
Rengör duschen dagligen med vatten och gummiskrapa. Kalkäckar på duschblanda-
ren kan tas bort med hög tempererad ättika (minst 50 grader celsius).
EN
Clean the shower daily with water and a scrape. Limescale stains on the thermostatic
mixer are removed using high temperatured vinegar (at least 50 degrees celsius).
10 (10)
Arredo AB
Godsvägen 9
231 62 Trelleborg
+46 410 472 00
www.arredo.se
SE
Om du är osäker på någon del av installationen eller har frågor kontakta ditt inköpsställe
eller ett auktoriserat VVS-företag.
Monteringsanvisning Duschsystem
Instruction manual Shower set
EN
If you are unsure of any part of the installation, or if you got further questions. Please
contact your retailer or an authorized plumber.
Kontaktinformation / Contact information
