arianna PHILEO Manuel utilisateur
TESTAPALO
Arianna Spa
Via dell'Industria, 14
35020 Brugine (PD) –Italy
Fax +39 049 73 899 24
www.ariannaled.com

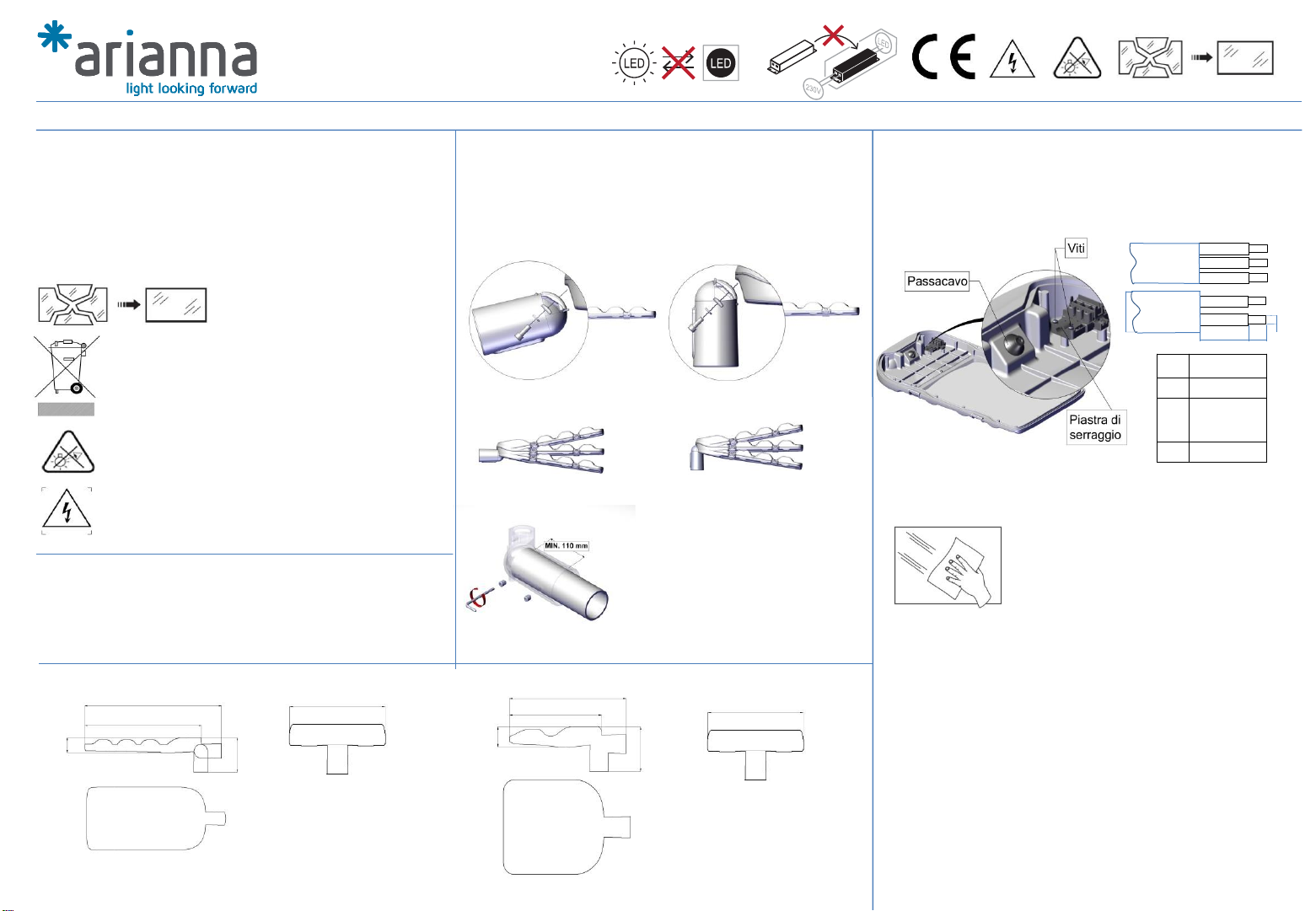

PHILEO –istruzioni di montaggio –(S-+050018SMS –rev. 6 –31/08/2021)
Avvertenze:
La sicurezza dell'apparecchio è garantita solo con l'uso appropriato delle presenti
istruzioni.
Conservare le istruzioni dopo l'installazione del prodotto.
Affidare l'installazione del prodotto esclusivamente a personale qualificato.
Prima di eseguire l'installazione assicurarsi di aver tolto corrente alla linea elettrica.
Durante le fasi di installazione e manutenzione non toccare il vetro ed i riflettori per evitare
il deposito di sporcizia sugli stessi.
In caso di guasto o malfunzionamento, contattare la ditta costruttrice.
Il presente documento non è soggetto ad interpretazione: in caso di dubbio contattare la
ditta costruttrice.
Non fissare la sorgente luminosa durante il funzionamento
L’apparecchio di illuminazione dovrebbe essere posizionato in modo che
non sia prevista un’osservazione prolungata dell’apparecchio ad una
distanza inferiore a 4,1 m.
Attenzione, rischio di scossa elettrica
La sorgente luminosa contenuta in questo apparecchio deve essere
sostituita solo dal costruttore o dal suo servizio di assistenza o da
personale altrettanto qualificato.
Dati generali:
Resistenza alla penetrazione di corpi solidi e liquidi: IP66
Resistenza agli urti: IK08 - 5J
Protezione elettrica: CLASSE II
Idoneo per interni
Distanza minima dagli oggetti illuminati: 1m
Conformità: CEI EN 60598-1, CEI EN 60598-2-3, IEC 62471
Altezza massima di installazione: 15m
Questo simbolo indica che il prodotto, una volta giunto a fine vita, non
deve essere smaltito con gli altri rifiuti domestici. Gli utenti devono, quindi,
provvedere alla raccolta separata.
Tale comportamento garantisce che le apparecchiature vengano trattate
in modo corretto concorrendo alla salvaguardia delle risorse e
dell'ambiente.
Sostituire gli schermi di protezione danneggiati.
Questa operazione può essere effettuata
solamente da un riparatore autorizzato pertanto,
in caso di rottura, è necessario contattare Arianna
Spa per ricevere la lista dei riparatori di fiducia.
Collegamento al sostegno:
Prima di procedere con il fissaggio dell'apparecchio al palo, posizionare il codolo nella
configurazione desiderata scegliendo tra TESTAPALO e SBRACCIO. Regolare
l'inclinazione dell'apparecchio come necessario e fissare il codolo mediante le due viti M8
fornite in dotazione. Per ogni vite usare una rondella spezzata e un adattatore convesso
anch'essi in dotazione.
IMPORTANTE: coppia di serraggio = 7 Nm
SBRACCIO
A MAX 20 mm
B 9-10 mm
CMAX 2,5 mm²
(fare riferimento
alla normativa
locale vigente)
D 8-12 mm
MARRONE-FASE
BLU-NEUTRO
CLASSE II
AB
C
D
MARRONE-FASE
BLU-NEUTRO
G/V-TERRA
CLASSE I
+5°
0°
-5/10/15°
+5/10/15
20/25°
0°
-5/10/15°
OPZIONI DI INCLINAZIONE
«PHILEO" può essere installato su qualunque
sostegno con codolo di ∅60mm;per tale operazione
devono essere utilizzati solamente i due grani M10
con dispositivo antisvitamento forniti insieme
all'armatura stradale.
IMPORTANTE: coppia di serraggio = 17 Nm
Collegamento alla rete elettrica:
Per accedere al vano elettrico, sganciare le due clip laterali a chiusura dell’apparecchio
e sollevare il coperchio.
Inserire il cavo nel passacavo a membrana posteriore. Rimuovere le viti di bloccaggio
del cavo e la piastra di serraggio dal sezionatore; collegare il cavo rispettando le polarità
mostrate in figura.
Fissare la piastra di serraggio al sezionatore utilizzando le due viti precedentemente
rimosse facendo attenzione che il pressacavo stringa la guaina esterna del cavo.
Manutenzione:
Periodicamente eseguire un'operazione di pulizia del
vetro avendo cura di non utilizzare materiali o
sostanze abrasive per evitarne il danneggiamento
Aree esposte al vento, dimensioni e peso [m² - mm]
720
615
80
180
0,04 m²
350
0,03 m²
0,22 m² Peso massimo = 10 kg
370
82
180
0,03 m²
350
0,03 m²
0,13 m² Max weight = 6,5 kg
«PHILEO" can be installed on a round arm of
∅60mm; for this operation the two screws M10 with
locking device supplied with the lamp should only be
used.
IMPORTANT: tightening torque = 17 Nm
POST-TOP

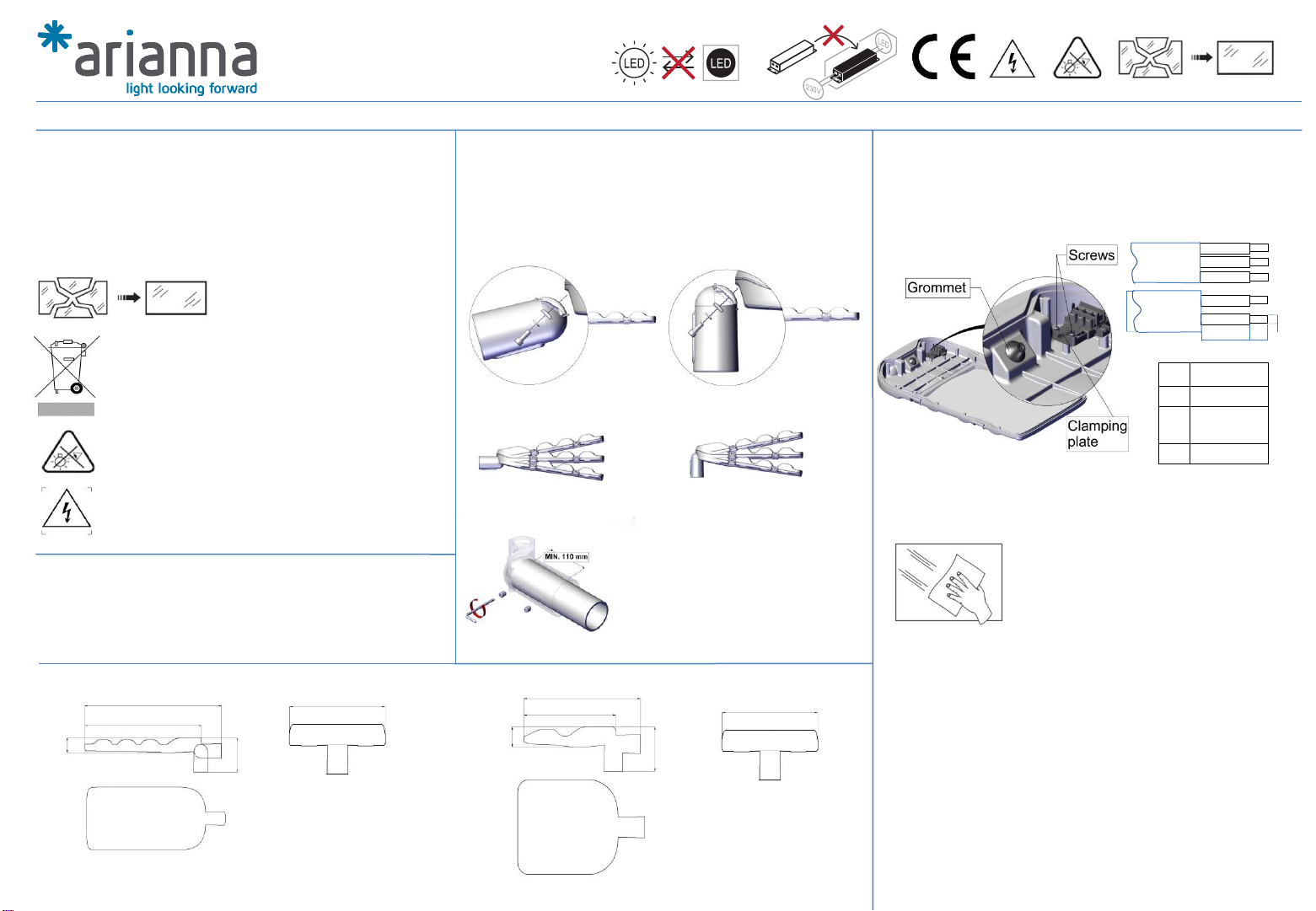

PHILEO –mounting instructions –(S-+050018SMS –rev. 6 –31/08/2021)
Warning:
The security is guaranteed only with the proper use of these instructions.
Keep these instructions after installing the product.
Entrust the installation of the product to qualified service personnel.
Before installation make sure you have turned off the power line.
During installation and maintenance do not touch the glass and the reflectors to prevent
the deposit of dirt on them.
In case of failure or malfunction, you must contact the manufacturer.
This document is not subject to interpretation: if in doubt, contact the manufacturer.
Do not stare at the operating light source
The luminaire should be positioned so that prolonged staring into the
luminaire at a distance closer than 4.1 m is not expected.
Caution, risk of electric shock
The light source contained in this luminaire shall only be replaced by the
manufacturer or his service agent or a similar qualified person.
General data:
Resistance to penetration of solids and liquids: IP66
Impact resistance: IK08 - 5J
Electrical protection: CLASS II
Suitable for indoor use
Minimum distance to enlightened objects: 1m
Compliance: CEI EN 60598-1, CEI EN 60598-2-3, IEC 62471
Maximum installation height: 15m
This symbol indicates that this product, once arrived at the end of life,
should not be disposed with other household waste. Users must provide a
separate collection. This behavior ensures that the equipment is treated
properly contributing to the conservation of resources of the environment.
Replace damaged safety glass. This operation
can only be performed by a customer service
centre therefore, in case of failure, you must
contact Arianna Spa to get a list of authorized
repairers.
Connection to the support:
Before proceeding by fixing the luminaire to the pole, place the attachment in the desired
configuration choosing between POST-TOP and BRACKET mounting.
Set the luminaire tilting as required and fix the attachment by means of the two supplied
M8 screws. For every screw use a washer and a convex adapter.
IMPORTANT: tightening torque = 7 Nm
BRACKET
A MAX 20 mm
B 9-10 mm
CMAX 2,5 mm²
(refer to local
requirements)
D 8-12 mm
BROWN-PHASE
BLUE-NEUTRAL
CLASS II
AB
C
D
BROWN-PHASE
BLUE-NEUTRAL
Y/G-GROUND
CLASS I
+5°
0°
-5/10/15°
+5/10/15
20/25°
0°
-5/10/15°
TILTING OPTIONS
Grid connection:
In order to gain access to the electrical compartment, unhook the two side clips on
luminaire and lift the cover.
Insert the cable into the rear membrane grommet. Remove the cable locking screws and
the clamping plate from the switch; connect the cable respecting the polarity shown in
the figure.
Fasten the clamping plate to the switch using the two screws previously removed
making sure that the plate presses the cable sheath.
Maintenance:
Periodically do a surface cleaning operation taking
care not use abrasive materials or substances in
order to prevent its damage
720
615
80
180
0,04 m²
350
0,03 m²
0,22 m² Peso massimo = 10 kg
370
82
180
0,03 m²
350
0,03 m²
0,13 m² Max weight = 6,5 kg
Arianna Spa
Via dell'Industria, 14
35020 Brugine (PD) –Italy
Fax +39 049 73 899 24
www.ariannaled.com
Windy areas, sizes and weight [m² - mm] - PHILEO
