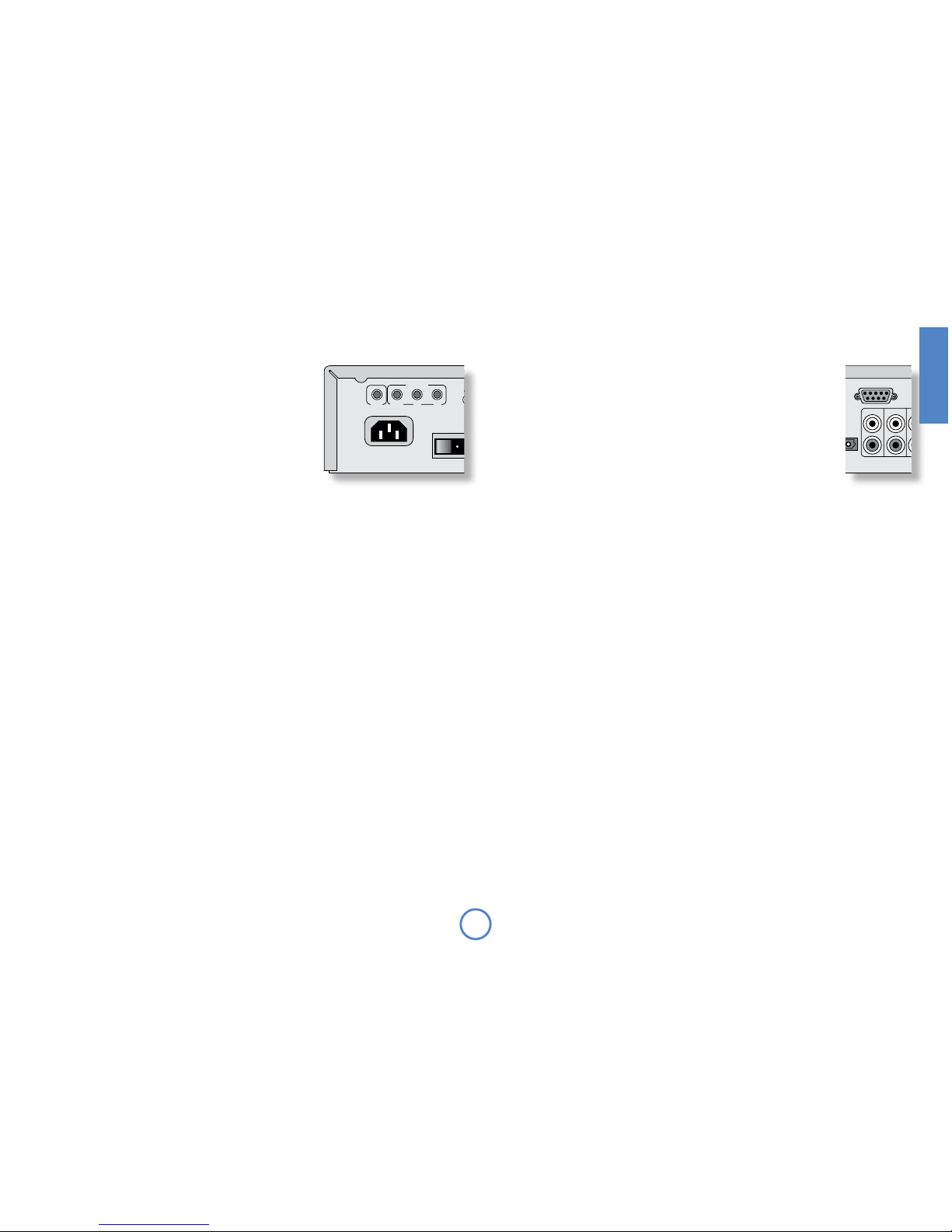

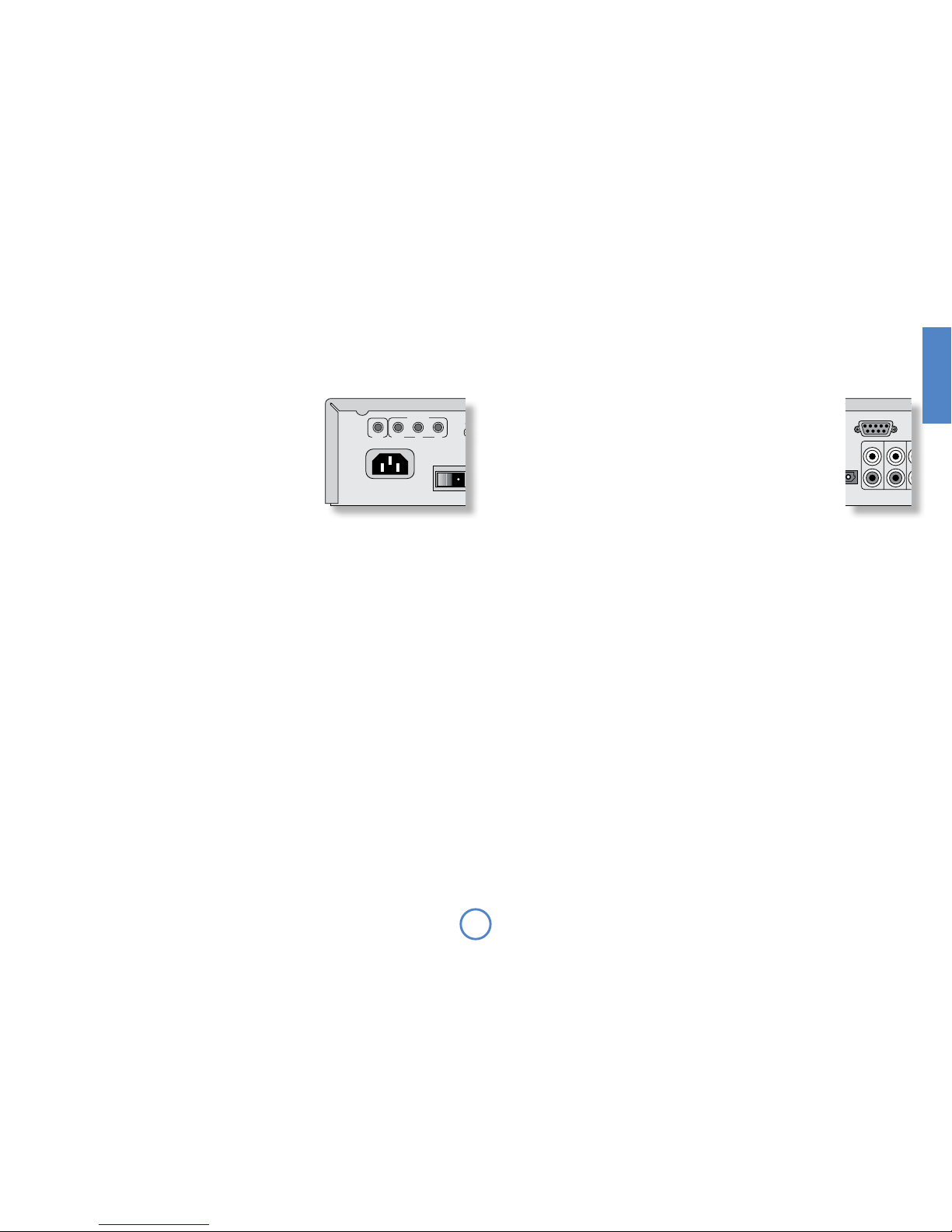

Entrées et sorties de télécommande
et le déclencheur 12 V
Ces connexions sont conçues pour être utilisées dans le cadre d’installations
dans plusieurs pièces.
12V Trigger
Cette sortie fournit un signal de 12 V chaque fois que l’unité est allumée
(mais pas quand elle est en veille ou hors tension). Ce signal peut être utilisé
pour allumer automatiquement les amplicateurs de puissance (ou tout
autre équipement compatible) connectés au Solo Neo pour qu’ils soient allumés en même temps que le Solo Neo.
Cette connexion requiert une prise jack mono de 3,5 mm, branchée comme suit :
< Douille : à la terre
< Pointe : 12 V
L’intensité maximale de cette sortie est de 30 mA.
In Local (Entrée Locale)
Cette entrée permet aux signaux de la télécommande d’être reçus par le capteur du Solo Neo si le capteur interne
de la télécommande est masqué (ou invisible de quelque manière que ce soit pour la télécommande). Un capteur
externe est utilisé pour recevoir les signaux de la télécommande et les renvoyer au Solo Neo (dans cette entrée) à
l’aide d’un câble approprié.
Cette entrée requiert une prise jack mono de 3,5 mm, branchée comme suit :
< Douille : à la terre
< Pointe : active
Les signaux de la télécommande sur cette entrée doivent être au format RC5 et modulés à 36 kHz. Notez que le
récepteur externe doit être autonome (le Solo Neo ne fournit aucune source d’alimentation).
In Zone 2 (Entrée Zone 2)
Sélectionnez ce connecteur si vous utilisez un autre système équipé d’un capteur à distance dans une deuxième
pièce. Le capteur externe permet de recevoir les signaux de la télécommande et de les renvoyer au Solo Neo (dans
cette entrée) à l’aide d’un câble approprié.
Le câble et les signaux pour cette entrée sont identiques à ceux de la connexion « In Local », décrite ci-dessus.
Out
Cette sortie prend en charge tous les signaux du récepteur de télécommande du panneau avant et les commandes
reçues par les deux entrées des capteurs externes décrits ci-dessus (entrée locale et entrée zone 2). Elle permet
notamment de router les commandes de la télécommande vers d’autres équipements (éventuellement distants). Par
exemple, les commandes de lecteur DVD peuvent être reçues par le Solo Neo, puis routées vers un lecteur de DVD à
distance via ce connecteur de sortie.
Le câble et les signaux pour cette sortie sont identiques à ceux de la connexion « In Local », décrite ci-dessus.
Le Solo Neo est équipé
d’un
connecteur de série RS232 qui permet le contrôle à distance à pa
rtir d’un ordinateur ou d’un
dispositif similaire. Cette section du manuel décrit le protocole pour le contrôle du S
olo Neo via l’interface RS232.
Conventions
< La télécommande est désignée « TC ».
<
Sauf mention contraire, toutes les valeurs présentées dans cette section sont hexadécimales.
Format de transfert des données
< Taux de transfert : 38400 bps.
< 1 bit de démarrage, 8 bits de données, 1 d'arrêt, aucune parité, aucun contrôle du ux.
Formats de commande et de réponse
La communication entre la TC et le Solo Neo prend la forme de séquences des octets, avec le
même format de base pour toutes les commandes et les réponses. La communication entre les
deux unités s’eectue en duplex intégral. Le Solo Neo doit toujours répondre à une commande
reçue.
Chaque transmission en provenance de la TC doit être de cinq octets au moins et doit se présenter au format suivant
:
<STR> <C
C> <DL> <Données>
<ETR>
< STR (début de la transmission) : 0x21
< CC (code de commande) : code de la commande
< DL (longueur des données) : nombre d’éléments de données suivant cet élément, ETR exclue
< Données : paramètres de la commande
< ETR (n de la transmission) : 0x0D
Chaque réponse en provenance du Solo Neo doit comprendre au moins 6 octets et doit se présenter au format
suivant :
<STR> <RC>
<AC>
<DL> <Don
nées> <ETR>
< STR (début de la transmission) : 0x21
< RC (code de réponse) : code de la commande
< AC (code de réponse) : code de la réponse (voir ci-dessous)
< DL (longueur des données) : nombre d’éléments de données suivant cet élément, ETR exclue
< Données : informations associées à cette réponse
< ETR (n de la transmission) : 0x0D
Notez que le Solo Neo transmet des messages à chaque changement d’état. Ces messages sont transmis à des
intervalles asynchrones.
Changements d'état suite à d'autres entrées
Il est possible que l'état du Solo Neo change suite à des entrées eectuées par l'utilisateur par le biais des boutons
du panneau avant ou de la télécommande à infrarouge. Les modications résultant de ces entrées doivent être
relayées à la TC, à l'aide du type de message approprié.
Par exemple, si l'utilisateur modie la luminosité de l'achage du panneau avant à l'aide de la touche DISP de la
télécommande, un message relatif à l'achage (comme déni ci-dessous) est transmis à la TC. Une action similaire se
produit pour tout autre changement d'état.
Codes de réponse
Les codes de réponse prédénis sont les suivants :
< Command OK 0x01 : la commande a été acceptée et traitée intégralement.
< Command Failed 0x00 : la commande a échoué pour une raison quelconque.
Description du protocole de contrôle RS232
Vous trouverez une description plus détaillée du protocole de la télécommande via RS232 à la page 6.
