Aqua Medic FB 5000 Manuel utilisateur

FB 5000

Bedienungsanleitung D

Wirbelbettfilter für Meer- und Süßwasseraquarien bis 10.000 Liter.

Mit dem Kauf dieses FB 5000 haben Sie sich für ein Qualitätsprodukt entschieden. Es wurde

speziell für den a uaristischen Gebrauch entwickelt und von Fachleuten erprobt.

Der FB 5000 wird stark von Wasser durchströmt und hat aufgrund des feinkörnigen Sandes eine

riesige Oberfläche als Siedlungssubstrat für Bakterien. Auf diese Weise wird eine optimale

Sauerstoffversorgung der Bakterien und damit eine sehr hohe biologische Abbaukapazität erreicht.

AB Aqua Medic mbH

Gewerbepark 24, 49143 Bissendorf, Germany

______________________________________________________________________________

1. Lieferumfang/Technische Daten

Der FB 5000 wird anschlussfertig, inkl. einer Füllung Filtersand, geliefert. Eine Pumpe ist nicht im

Lieferumfang enthalten.

Technische Daten:

Abmessungen: Reaktionsrohr 20 cm Ø, H = ca. 170 cm

Wasserzulauf: über Schlauch, ¾“

Wasserablauf: Klebemuffe DN 40

Entleerungsanschluss: ¾“ Schlauchmuffe

Filtersandfüllung: ca. 10 l Quarzsand

2. Aufstellung und Anschluss

Der FB 5000 muss so aufgestellt werden, dass der Ablauf frei nach unten abfließen kann – z. B. in

einen Filtersumpf. Beim Abschalten des Wasserzulaufes verhindert das eingebaute

Schrägsitzrückschlagventil, dass Sand in die Zulaufleitung gelangt.

Die Wasserversorgung kann auf unterschiedliche Weise sichergestellt werden:

-Als Bypass einer größeren Förderpumpe (z. B. aus unser NK- oder OK-Serie). Diese

Aufstellungsart wird bevorzugt.

-Mit einer eigenen Förderpumpe. Hier wird die Ocean Runner OR 3500 empfohlen.

Wird der Wasserzulauf über den Bypass einer NK oder ähnlichen Pumpe hergestellt, kann der FB

5000 mit Sand und Wasser gefüllt werden. Dann wird der Wasserzulauf langsam aufgedreht, bis

der Sand optimal schwebt. Sehr feine Partikel werden in den ersten Minuten ausgespült. Sollte

nach längerem Abschalten der Wasserzufuhr der Sand nicht wieder in Schwebe kommen, kann kurz

die Wasserzufuhr stärker aufgedreht werden, bis der Sand wieder optimal in Schwebe ist (s. Foto

S. 1).

Wird der Wasserzulauf über eine OR 3500 geregelt, sollte beim Start der Anlage zunächst nur

Wasser eingefüllt werden. Wenn der Wasserkreislauf eingeschaltet ist, kann der Sand oben

eingefüllt werden (ca. 10 l). Es werden dann die feinen Anteile des Sandes ausgespült. Die übrigen

bleiben in Schwebe. Die Höhe des Sandes sollte etwa so hoch sein wie auf dem Foto S. 1.

Nach längerem Pumpenstillstand kann es passieren, dass die OR 3500 den Sand nicht mehr in

Schwebe bringt. Dann kann unten an die Entleerungsöffnung ein Wasserschlauch mit

Leitungswasser angeschlossen werden. Mit einem kurzen Druckstoß wird der Sand wieder

aufgewirbelt. Dann hält ihn die OR 3500 wieder in Schwebe. Pumpenabschaltungen von wenigen

Minuten sind unkritisch. Dann schafft es die Pumpe alleine, den Sand wieder zum Schweben zu

bringen.

Soll das Gerät gereinigt werden, kann es durch den Ablasshahn am Boden entleert werden. Der

Sand fließt dann mit ab.

3. arantie

AB A ua Medic GmbH gewährt eine 12-monatige Garantie ab Kaufdatum auf alle Material- und

Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser

Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instandsetzen

(ausgenommen Frachtkosten). Im Fall, dass während oder nach Ablauf der Garantiezeit Probleme

mit Ihrem Gerät auftreten, wenden Sie sich bitte an Ihren Fachhändler.

Diese Garantie gilt nur für den Erstkäufer. Sie deckt nur Material- und Verarbeitungsfehler, die bei

bestimmungsgemäßem Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transporte oder

unsachgemäße Behandlung, Fahrlässigkeit, falschen Einbau sowie Eingriffen und Veränderungen,

die von nicht-autorisierten Stellen vorgenommen wurden.

AB A ua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes

entstehen.

AB Aqua Medic mbH - ewerbepark 24 - 49143 Bissendorf/ ermany

- Technische Änderungen vorbehalten - Stand 02/2015

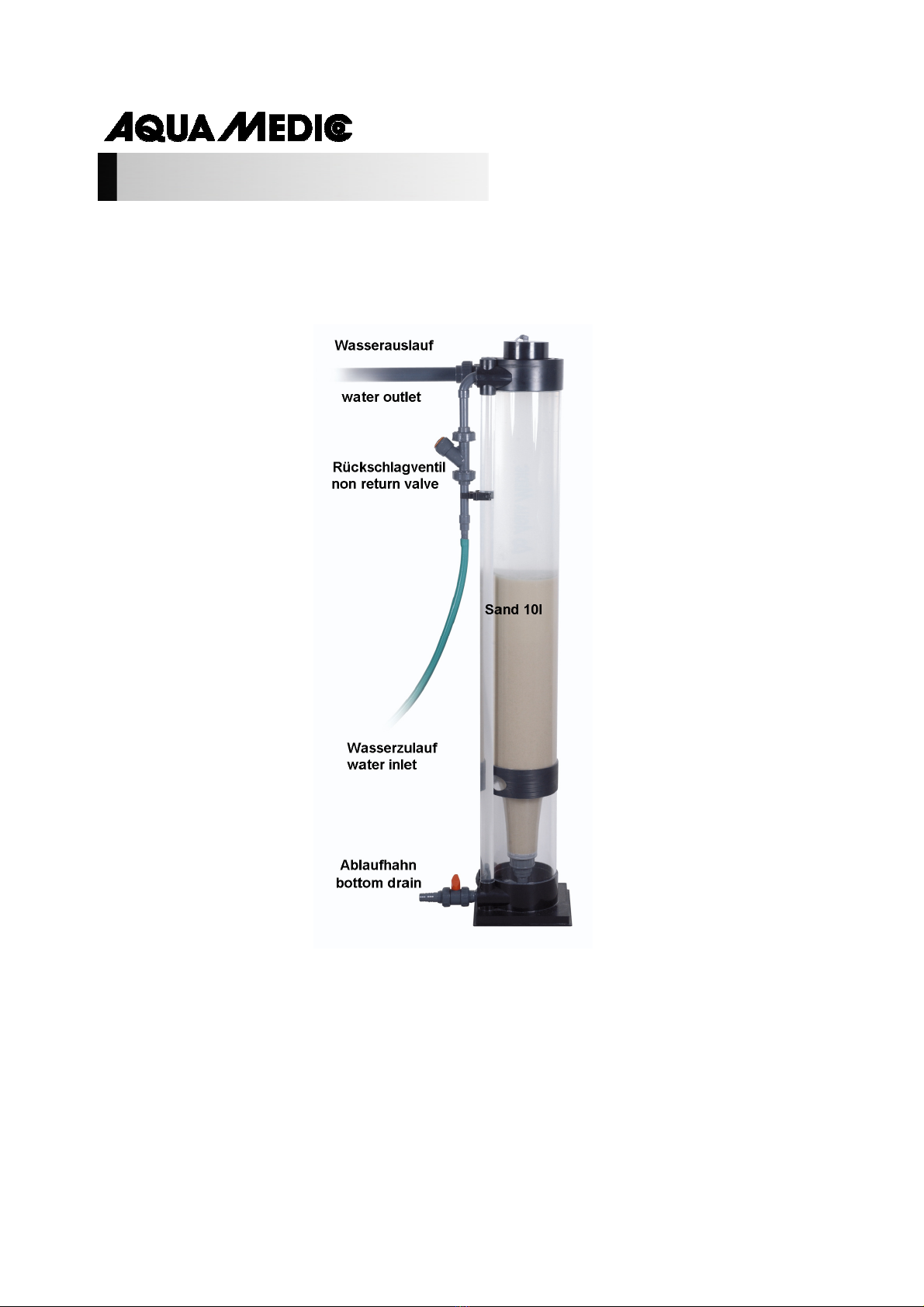

FB 5000

Operation manual EN

Fluidized Bed Filter for aquaria up to 10,000 l (approx.2000 gal).

The A ua Medic FB 5000 has been designed especially for a uaristic use and is recommended by

professional a uarists.

The FB 5000 is a biological filter. The high flow rate and the fine sand ensures an optimum supply

with oxygen for all bacteria and a high biological capacity.

AB Aqua Medic mbH

Gewerbepark 24, 49143 Bissendorf, Germany

______________________________________________________________________________

1. Delivery /Technical data

Delivery: The fluidized bed filter FB 5000 is delivered ready to use, including a filling of filter sand.

A pump is not included.

Technical data:

Dimensions: reaction pipe 20 cm Ø, height approx. 170 cm

Water inlet: hose connection, ¾“

Water outlet: glue connection DN 40

Bottom drain: ¾“ hose connection

Filter sand filling: approx. 10 l uartz sand

2. Set up and connections

The FB 5000 has to be set up in a way that the outlet water can flow downwards freely, e. g. into

a filter sump. If the water flow is stopped, the check valve prevents that sand enters the inlet pipe.

The water circulation can be made in different ways:

-As bypass of a larger circulation pump (e. g. a pump from our NK or OK series). This set up is

recommended.

-With a separate circulation pump. In this case, we recommend Ocean Runner OR 3500.

If the water circulation is made with a bypass of a NK or similar pump, the FB 5000 can be filled

with sand and water before starting. Then the water circulation is started slowly and the sand

starts to fluidize. Very fine particles will be flushed out during the first minutes of operation. If the

water circulation has been shut off for some time and the sand does not start to fluidize by itself,

increase the water flow until the sand starts moving. Then adjust the flow rate until the sand is

moving optimal (see photo page 1).

If the water circulation is done with an Ocean Runner OR 3500, the unit should be filled with water

first. Then switch the circulation on and fill in the sand from above (10 l). Very fine particles will be

flushed out during the first minutes of operation. The height of the fluidized sand should be similar

to the photo on page 1.

If the circulation has been shut off for some time, it may happen that the OR 3500 is not powerful

enough to fluidize the sand again. In this case, connect a hose to the tap water to the bottom drain

and give a short shot of water pressure. This will fluidize the sand and the operation will start

again. A shut off of the circulation for a few minutes is no problem. The pump will manage to

fluidize the sand by itself.

To clean the unit, water and sand can be drained through the bottom drain.

3. Warranty

Should any defect in material or workmanship be found within 12 months of the date of purchase,

AB A ua Medic GmbH undertakes to repair or, at our option, replace the defective part free of

charge – always provided the product has been installed correctly, is used for the purpose that was

intended by us, is used in accordance with the operating instructions and is returned to us carriage

paid. The warranty term is not applicable on the all consumable products.

Proof of Purchase is re uired by presentation of an original invoice or receipt indicating the dealer’s

name, the model number and date of purchase, or a Guarantee Card if appropriate. This warranty

may not apply if any model or production number has been altered, deleted or removed,

unauthorised persons or organisations have executed repairs, modifications or alterations, or

damage is caused by accident, misuse or neglect.

We regret we are unable to accept any liability for any conse uential loss.

Please note that the product is not defective under the terms of this warranty where the product,

or any of its component parts, was not originally designed and / or manufactured for the market in

which it is used. These statements do not affect your statutory rights as a customer.

If your AB A ua Medic GmbH product does not appear to be working correctly or appears to be

defective please contact your dealer in the first instance.

Before calling your dealer please ensure you have read and understood the operating instructions.

If you have any uestions your dealer cannot answer please contact us.

Our policy is one of continual technical improvement and we reserve the right to modify and adjust

the specification of our products without prior notification.

AB Aqua Medic mbH - ewerbepark 24 - 49143 Bissendorf/ ermany

- Technical changes reserved – 02/2015

FB 5000

Mode d’emploi F

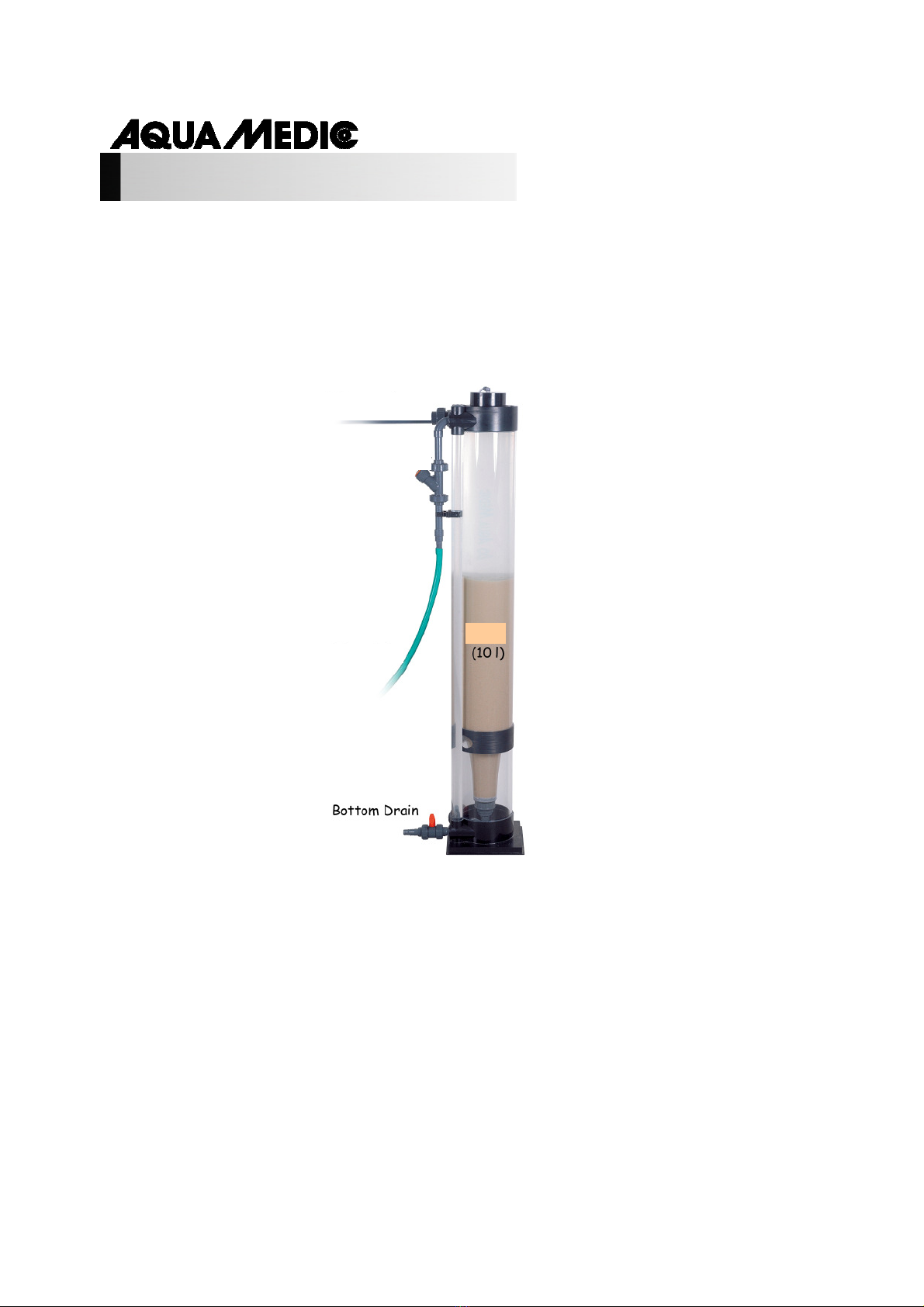

Sortie de l’eau

Clapet anti retour

Sable 10 l

Arrivée de l’eau

Robinet de vidange

Filtre à lit fluidisé pour a uarium d’eau de mer ou d’eau douce pour un volume jus u’à 10.000

litres.

Ce filtre FB 5000 est un produit de ualité. Il a été spécialement développé pour l’usage

a uariophile et testé par des professionnels.

L’eau traverse le filtre FB 5000 avec puissance et le sable à fine granulométrie présente une

énorme surface de contact comme substrat de colonisation pour les bactéries. De cette manière

l’approvisionnement en oxygène des bactéries est optimal et la capacité de dégradation biologi ue

est très élevée.

AB Aqua Medic mbH

Gewerbepark 24, 49143 Bissendorf, Allemagne

__________________________________________________________________________________________

1. Contenu/Caractéristiques techniques

Le filtre FB 5000 est livré prêt pour le raccordement, y compris une dose de sable de filtration. Il

n’y a pas de pompe dans le colis.

Caractéristiques techniques:

Dimensions: Tuyau de réaction Ø 20 cm, H = environ 170 cm

Arrivée de l’eau: Par tuyau, ¾“

Retour de l’eau: Raccord femelle DN 40

Raccord de vidange: Manchon ¾“

Sable de remplissage: Environ 10 l de sable de uartz

2. Installation et raccordement

Le filtre FB 5000 doit être placé de façon à ce ue l’eau puisse s’écouler librement par les bas, p.

ex. un filtre réservoir. Lors de l’arrêt de l’arrivée de l’eau le clapet anti retour empêche le sable

d’arriver dans la tuyauterie d’arrivée.

L’approvisionnement en eau peut être assuré de différentes manières:

-Comme bypass d’une pompe d’alimentation (p. ex. de notre série NK ou OK). Ce

positionnement est préconisé.

-Avec sa propre pompe d’alimentation. Dans ce cas, nous conseillons la pompe Ocean Runner

OR 3500.

Si l’arrivée d’eau est assuré par le bypass d’une pompe NK ou similaire, il est possible de remplir le

FB 5000 avec le sable et l’eau. Ensuite on ouvre lentement l’arrivée d’eau, jus u’à ce ue le sable

«flotte» de façon optimale. De très petites particules sont expulsées au cours des premières

minutes. Si après un arrêt prolongé de l’arrivée d’eau le sable ne se remet pas à «flotter», il est

possible d’augmenter la puissance de l’arrivée d’eau, jus u’à ce ue le sable soit de nouveau en

suspension optimale (voir photo 1).

Si l’arrivée d’eau est régulée au moyen d’une pompe OR 3500, il ne faut au départ remplir

l’installation u’avec de l’eau. Lors ue le circuit est en fonctionnement, il est possible de remplir le

sable par le haut (environ 10 l). Les parties fines du sable sont expulsées. Les autres restent en

suspension. Le sable doit atteindre la même hauteur ue sur la photo 1.

Après un arrêt prolongé de la pompe, il peut arriver ue la pompe OR 3500 n’arrive plus à mettre

le sable en suspension. Il est alors possible de raccorder le robinet de vidange à un tuyau à eau

branché sur la conduite d’eau courante. A l’aide d’une seule courte injection le sable se retrouve en

suspension. Ensuite la pompe OR 3500 maintient le phénomène de suspension. Des arrêts de la

pompe de uel ues minutes sont sans effet sur le phénomène de suspension. La pompe remet le

sable en suspension sans difficulté.

Pour le nettoyage il est possible de vider l’appareil à l’aide du robinet de vidange. Le sable s’écoule

en même temps ue l’eau.

3. arantie

AB A ua Medic GmbH garantit le filtre durant 12 mois à partir de la date d’achat contre tout défaut

matériel ou de fabrication. Le ticket de caisse original tient lieu de preuve d’achat. Durant cette

période l’appareil est gratuitement remis en état par le remplacement de pièces neuves ou

rénovées (hors frais de transport). En cas de problème durant ou après l’écoulement de la période

de garantie veuillez vous adresser à votre revendeur.

Cette garantie ne vaut ue pour le premier acheteur. Elle ne couvre ue les défauts matériels ou

de fabrication, ui sont dus à une utilisation correcte. Elle n’est pas valable en cas de dommages

dus au transport ou à une manipulation non conforme, à de la négligence, à une mauvaise

installation ou à des manipulations/modifications effectués par des personnes non autorisées.

AB A ua Medic GmbH n’est pas responsable pour les dégâts collatéraux liés à l’utilisation de

l’appareil.

AB Aqua Medic mbH - ewerbepark 24 - 49143 Bissendorf/Allemagne

- Sous réserve de modifications techni ues – En date du 02/2015

FB 5000

Manual de instrucciones ES

Filtro de Lecho Fluido para acuarios de hasta 10.000 L (c. 2.000 gal).

El FB 5000 de A ua Medic ha sido diseñado únicamente para su uso acuarístico y lo recomiendan

los acuaristas profesionales.

El FB 5000 es un filtro biológico. Su alto índice de flujo y la fina arena, asegura un buen suministro

de oxigeno para todas las bacterias y una alta capacidad biológica.

Conecte una bomba OR 3500 en el tubo de entrada de agua. Rellene la unidad con agua e

introduzca 10 L de arena mientras el sistema está funcionando. La arena saldrá de la unidad por el

tubo de salida.

AB Aqua Medic mbH

Gewerbepark 24, 49143 Bissendorf, Alemania

__________________________________________________________________________________________

Salida de agua

Válvula anti-retorno

Entrada de agua

Arena

Desagüe inferior

1. Entrega /Datos técnicos

Entrega: El filtro de lecho fluído FB 5000 se entrega preparado para su uso, incluyendo un relleno

de arena para el filtro. No se incluye la bomba.

Datos técnicos:

Dimensiones: Tubo de reacción 20 cm Ø, altura aprox. 170 cm

Entrada de agua: Conexión a manguera, ¾“

Salida de agua: Conexión para encolar DN 40

Desagüe inferior: Conexión a manguera ¾“

Arena de relleno del filtro: aprox. 10 l arena de cuarzo

2. Arranque y conexiones

El FB 5000 tiene ue ser instalado de forma ue el agua de la conexión de salida pueda fluir hacia

abajo libremente, ej. hacia un pozo negro del filtro. Si la corriente de agua se interrumpe, la

válvula de retención impide ue la arena entre en la tubería de entrada.

La circulación de agua se puede hacer de diferentes formas:

-Desde un bypass de una bomba potente de circulación (ej. una bomba de nuestras NK o OK

series). Esta es la forma recomendada.

-Desde una bomba de circulación independiente. En este caso recomendamos nuestra Ocean

Runner OR 3500.

Si la circulación de agua se hace mediante un bypass desde una NK o bomba similar, el filtro FB

5000 ha de ser llenado con agua y arena antes de arrancarla. Entonces se arrancará la circulación

de agua lentamente y la arena comenzará a fluidificar. Partículas muy finas podrán ser extraídas

durante los primeros minutos de operación. Si se corta la circulación de agua alguna vez y la arena

no comienza a fluidificar por sí misma, incremente el flujo de agua hasta ue la arena comience a

moverse. Entonces ajuste la tasa de flujo hasta ue la arena tenga un movimiento óptimo (ver foto

en pag. 1).

Si la circulación de agua se obtiene desde una Ocean Runner 3500, la unidad ha de ser rellenada

con agua primero. Entonces arran ue la circulación y añada la arena desde arriba (10 L). Partículas

muy finas podrán ser extraídas durante los primeros minutos de operación. La altura de la arena

fluida debe ser similar a la de la foto de la pag. 1.

Si se corta la circulación de agua alguna vez puede ocurrir ue la bomba OR 3500 no sea

suficientemente potente como para fluidificar la arena de nuevo. En este caso conecte una

manguera desde el agua de algún grifo al desagüe inferior y dé un corto golpe de presión de agua.

Esto fluidificará la arena y la operación comenzará de nuevo. Un corte de circulación de pocos

minutos no causará problemas. La bomba será capaz de fluidificar la arena por sí misma.

Para limpiar la unidad, el agua y la arena habrán de ser extraídas mediante el desagüe inferior.

3. arantía

Cual uier defecto de material encontrado 12 meses a partir de la fecha de compra AB A ua Medic

repara o, en su defecto, sustituye la parte defectuosa gratuitamente - siempre ue el producto ha

sido instalado correctamente, es usado para el objetivo ue fue diseñado, sea usado según el

manual de instrucciones y nos es devuelto a portes pagados. Esta garantía no es aplicable sobre

los repuestos.

Se re uiere la prueba de Compra de una factura original o el recibo ue indica el nombre del

distribuidor, el número de modelo y la fecha de compra, o una Tarjeta de Garantía si es asignada.

Esta garantía no se aplicará sobre los productos ue sus modelos o el número de producción han

sido cambiados, suprimidos o uitados, ue personas inapropiadas u organizaciones hayan

realizado dicha reparación, modificaciones o alteraciones, o el daño haya sido causado por

casualidad, mal uso o negligencia.

Si su producto no parece trabajar correctamente o parece estar defectuoso, por favor póngase en

contacto con su distribuidor en primer lugar.

Antes de llamar a su distribuidor por favor asegúrese de haber leído y entendido el manual de

instrucciones. Si usted tiene alguna pregunta ue su distribuidor no puede contestar por favor

póngase en contacto con nosotros.

Nuestra política es la de una mejora técnica continua y reservamos el derecho de modificar y

ajustar la especificación de nuestros productos sin notificación previa.

AB Aqua Medic mbH - ewerbepark 24 - 49143 Bissendorf/Alemania

- Cambios Técnicos reservados – 02/2015

Autres manuels pour FB 5000

Table des matières

Langues :

Autres manuels Aqua Medic Aquarium

Aqua Medic

Aqua Medic multi reactor S Gen II Manuel utilisateur

Aqua Medic

Aqua Medic Mistral 100 Manuel utilisateur

Aqua Medic

Aqua Medic Ocean Light LED Manuel utilisateur

Aqua Medic

Aqua Medic Turboflotor 5000 Shorty Compact Manuel utilisateur

Aqua Medic

Aqua Medic Armatus XD Series Manuel utilisateur

Aqua Medic

Aqua Medic SP 3000 Manuel utilisateur

Aqua Medic

Aqua Medic Mistral II 2000 Manuel utilisateur

Aqua Medic

Aqua Medic EVO 1001 Manuel utilisateur

Aqua Medic

Aqua Medic BLENNY Manuel utilisateur

Aqua Medic

Aqua Medic 203.05 Manuel utilisateur

Aqua Medic

Aqua Medic Kauderni CF Manuel utilisateur

Aqua Medic

Aqua Medic Reactor 500 Manuel

Aqua Medic

Aqua Medic Titanium Manuel utilisateur

Aqua Medic

Aqua Medic EVO 501 Manuel utilisateur

Aqua Medic

Aqua Medic Ocean Queen 90 Manuel utilisateur

Aqua Medic

Aqua Medic CO2 Box Manuel utilisateur

Aqua Medic

Aqua Medic aquarius plus Series Manuel utilisateur

Aqua Medic

Aqua Medic Qube 40 Manuel utilisateur

Aqua Medic

Aqua Medic sunrise control Manuel utilisateur

Aqua Medic

Aqua Medic Nitratreductor NR 400 Manuel utilisateur

Aqua Medic

Aqua Medic EVO 3000 Manuel utilisateur

Aqua Medic

Aqua Medic Turboflotor 5000 Shorty Compact Manuel utilisateur

Aqua Medic

Aqua Medic Kauderni CF Manuel utilisateur

Aqua Medic

Aqua Medic Percula Series Manuel utilisateur

Manuels Aquarium populaires d'autres marques

AquaLighter

AquaLighter Aquascape Manuel utilisateur

EHEIM

EHEIM 600 T Manuel utilisateur

Red Sea

Red Sea REEFER XL300 Manuel utilisateur

AutoAqua

AutoAqua Smart Stir SS-100 Manuel utilisateur

eKoral

eKoral eKoral Pro Manuel utilisateur

fish mate

fish mate F14 Manuel utilisateur

JBL

JBL PRO SILENT S-100 Manuel utilisateur

Amtra

Amtra VEGA Manuel utilisateur

JBL

JBL CRISTALPROFI i60 greenline Manuel utilisateur

Aquatlantis

Aquatlantis Tecatlantis EASY LED UNIVERSAL 2.0 Manuel utilisateur

Innovative Marine

Innovative Marine MightyJet 8500 Mini Mode d'emploi

SuperFish

SuperFish Planty 25 Guide d'installation

Royal Exclusiv

Royal Exclusiv Bubble King DeLuxe 300 Manuel utilisateur

Sera

Sera Marin Precision Biotop LED Cube 130 Manuel utilisateur

Commodity Axis

Commodity Axis ViaAqua Titanium Heater Manuel utilisateur

Sander

Sander Ozonizer P 2000 Manuel utilisateur

Hagen

Hagen HALF MOON Manuel utilisateur

CPR

CPR CS150 Manuel utilisateur
