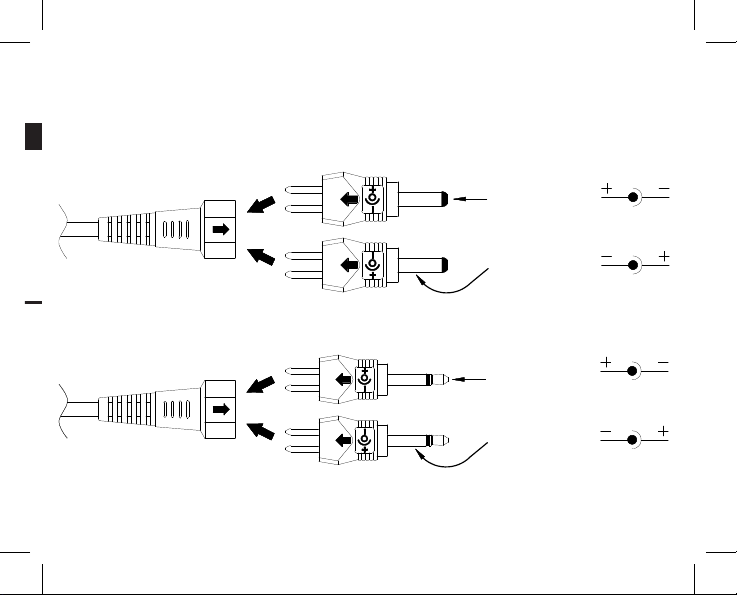

Polaritätswechsler / polarity inverter

- mit Hohlstecker / with coaxial plug

-mit Klinkenstecker / with jack plug

plus innen/

positive inside

plus außen/

positive outside

plus Spitze/

positive tip

plus Schaft/

positive barrel

Deutsch | English | Français | Pусский

Español | Português | Svenska | Italiano

Nederlands | Dansk | Slovenščina | Čeština

Slovenský | Polski

Polaritätswechsler / polarity inverter

- mit Hohlstecker / with coaxial plug

-mit Klinkenstecker / with jack plug

plus innen/

positive inside

plus außen/

positive outside

plus Spitze/

positive tip

plus Schaft/

positive barrel

(1)

Anzahl der Zellen (Volt)

Quantity of cells (Volt)

Ladestrom

Charging current

Ladezeit pro 100mAh (ca.)

Charging time per 100mAh (approx.)

4 (4.8V) 350mA 22 min.

5 (6.0V) 300mA 26 min.

6 (7.2V) 250mA 31 min.

7 (8.4V) 200mA 39 min.

8 (9.6V) 150mA 52 min.

Ladezeitentabelle / Table of charging times

(2)

D - BEDIENUNGSANLEITUNG

VORWORT

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Dank, dass Sie sich für das

Ladegerät ACS48 von ANSMANN entschieden

haben. Wir wünschen Ihnen viel Freude mit

diesem neuen Ladegerät.

Ihr ANSMANN Team

SICHERHEITSHINWEISE

> Vor Inbetriebnahme Bedienungsanleitung

sorgfältig lesen und Sicherheitshinweise

beachten!

> Bei Beschädigungen am Gehäuse, Stecker

oder Kabel das Gerät nicht in Betrieb neh-

men. Wenden Sie sich an den autorisierten

Fachhandel!

> Es dürfen nur 4-8 zellige Nickel/

Metallhydrid (NiMH) oder Nickel/Cadmium

(NiCd) Akkupacks mit einer Nennspannung

von 4,8-9,6V mit diesem Gerät geladen

werden, bei anderen Akkupacks (z.B. Li-Ion

oder Li-Po) besteht Explosionsgefahr!

> Beim Kontaktieren der Akkupacks Polarität

(+/-) beachten!

> Gerät darf nur in geschlossenen, trockenen

Räumen betrieben werden!

> Um Brandgefahr bzw. die Gefahr eines

elektrischen Schlages auszuschließen,

ist das Gerät vor Feuchtigkeit und Regen zu

schützen!

> Reinigungs- und Wartungsarbeiten nur bei

gezogenem Netzstecker durchführen!

> Gerät nicht öffnen!

> Von Kindern fernhalten! Kinder sollten

beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät spielen!

> Dieses Gerät ist nicht zur Verwendung

durch Personen (Kinder mit eingeschlos-

sen) bestimmt, welche eingeschränkte

körperliche, sensorische oder geistige

Fähigkeiten aufweisen bzw. fehlende Er-

fahrung und Kenntnis im Umgang mit

diesem Gerät haben. Solche Personen

müssen von einer für ihre Sicherheit

verantwortlichen Aufsichtsperson zuerst

instruiert oder während der Gerätebedie-

nung beaufsichtigt werden!

> Nichtbeachtung der Sicherheitshinweise

kann zu Schäden am Gerät, an den Akkus

oder zu gefährlichen Verletzungen von

Personen führen!

FUNKTIONSÜBERSICHT

> Ladegerät für 4-8 zellige NiMH/NiCd Akku-

packs (4,8V-9,6V)

> Inklusive Adapterkabel mit Tamiya Buchse

für Racing Packs

> Inklusive Polaritätswechsler und 8 ver-

schiedene Ausgangsstecker

> LED-Ladeanzeige

> Kurzschluss- und Verpolschutz

> Weltweit einsetzbar durch Weitbe-

reichs-Netzteil (100-240V AC / 50-60Hz)

WICHTIGE EINSTELLUNGEN VOR INBETRIEBNAHME

Im Lieferumfang sind ein Adapterkabel mit

Tamiya Buchse sowie 8 handelsübliche

Stecker für den Anschluss am Polaritäts-

wechsler enthalten. Wählen Sie den für

Ihre Anwendung richtigen Stecker oder das

Tamiya Adapterkabel. Der gewählte Stecker

muss stramm aber klemmfrei in das zu be-

treibende Gerät einzusetzen sein. Bitte keine

Gewalt anwenden!

Beim Anschluss eines Steckers am Polari-

tätswechsler müssen Sie unbedingt auf die

benötigte Polung des zu ladenden Akku-

packs achten (siehe Abbildung 1). Falsche

Polarität kann den Akkupack zerstören!

INBETRIEBNAHME

Kontaktieren Sie den Akkupack am Ladegerät

und schließen Sie das Ladegerät an die

Stromversorgung an (100-240V AC 50-60Hz).

Bei richtiger Polung leuchtet die Ladeanzei-

ge des Ladegerätes dauerhaft rot und der

Akkupack wird geladen. Sollte die Ladeanzei-

ge rot blinken, überprüfen Sie den Akkupack,

er wurde entweder verpolt angeschlossen

oder er ist defekt (Kurzschluss).

Das Ladegerät lädt Akkupacks dauerhaft,

eine automatische Unterbrechung des

Ladevorgangs erfolgt nicht. Ermitteln Sie

deshalb die Ladezeit anhand der Tabelle

(siehe Abbildung 2) und beenden Sie den

Ladevorgang nach der errechneten Zeit um

eine Überladung zu vermeiden.

Hier ein Beispiel, wie Sie die Ladezeit für

einen 6-zelligen Akkupack (7,2V) mit einer

Kapazität von 1500mAh errechnen:

> Ladezeit je 100mAh laut Tabelle = 31 Min.

> Kapazität des Akkupacks 1500mAh /

100mAh = 15

> 15 x 31 Min. = 465 Min. (7 Std. 45 Min.)

UMWELTHINWEISE

Werfen Sie das Gerät keinesfalls in den

normalen Hausmüll. Entsorgen Sie das Gerät

über einen zugelassenen Entsorgungsbetrieb

oder über Ihre kommunale Entsorgungsein-

richtung. Beachten Sie die aktuell geltenden

Vorschriften. Setzen Sie sich im Zweifelsfall

mit Ihrer Entsorgungseinrichtung in Verbin-

dung. Führen Sie alle Verpackungsmaterialien

einer umweltgerechten Entsorgung zu.

WARTUNG/PFLEGE

Um eine einwandfreie Funktion des Gerätes sicher-

zustellen, halten Sie bitte die Kontakte von Ladege-

rät und Akkus frei von Verschmutzungen. Reinigung

des Gerätes nur bei gezogenem Netzstecker und

mit einem trockenen Tuch durchführen.

TECHNISCHE DATEN

Eingangsspannung: 100-240V AC / 50-60Hz

Ausgangsspannung: 5,8V-11,6V

(für 4,8V-9,6V Akkupacks)

Ladestrom: 350mA-150mA

HAFTUNGSAUSSCHLÜSSE

Die in dieser Bedienungsanleitung enthaltenen

Informationen können ohne Vorankündigung

geändert werden. ANSMANN übernimmt keine

Haftung für direkte, indirekte, zufällige oder

sonstige Schäden oder Folgeschäden, die

durch unsachgemäße Handhabung oder durch

Missachtung der in dieser Bedienungsanlei-

tung enthaltenen Informationen entstehen.

GARANTIEHINWEISE

Auf das Gerät bieten wir eine dreijährige

Garantie. Bei Schäden am Gerät, die infolge

Nichtbeachtung der Bedienungsanleitung

entstehen oder von minderwertigen Akkus

verursacht werden, kann keine Garantie

gewährt werden.

Technische Änderungen vorbehalten. Für Druckfehler

übernehmen wir keine Haftung. 01/2015

GB - INSTRUCTION MANUAL

ACS48

FOREWORD

Dear Customer,

Thank you for purchasing the ACS48 from

ANSMANN. We hope you will be happy with

your new charger. Your ANSMANN Team

SAFETY INSTRUCTIONS

> Please read these operating instructions

carefully before using the charger!

> Do not use the device if there are any signs

of damage to the housing, plug or cable. If

you do find any damage to the unit, please

contact an authorised dealer!

> Only use 4-8 cell NiMH or NiCd battery packs

with a rated voltage from 4.8-9.6V. Other

battery types may cause batteries to explode!

> Please make sure battery packs are

connected in the correct polarity (+/-)!

> Only use the charger indoors in a dry area!

> In order to avoid the risk of fire and/or

electric shock the charger must be protec-

ted against high humidity and water!

> Before cleaning the unit with a dry cloth,

disconnect it from the mains!

> Never attempt to open the charger!

> Keep out of children’s reach! Children

should be supervised to ensure that they

do not play with the charger!

> The device is not to be used by children

or people with reduced physical, sensory or

mental capabilities. In addition,

novice users who have not fully read these

instructions should be supervised or given

instruction before use!

> If the safety instructions are not followed,

damage to the device or batteries may

occur and could cause injury to the user!

FUNCTIONAL OVERVIEW

> Charger for 4-8 cell NiMH/NiCd battery

packs (4.8V-9.6V)

> Includes adapter cable with Tamiya socket

for racing packs

> Includes 8 polarity invertible output

connectors

> LED indicator

> Short circuit and reverse polarity protection

> For worldwide use (100-240V AC / 50-60Hz)

IMPORTANT SETTINGS BEFORE USE

Included in delivery are one adapter cable

with Tamiya socket and 8 standard plugs for

connecting with the correct polarity. Choose

the right plug or the Tamiya adapter cable for

your application. The adapter cable or plugs

should fit properly using a little pressure.

Please do not use extreme force!

When connecting an output plug, please

make sure that the necessary polarity of the

battery pack is right (see picture 1). Rever-

sed polarity can destroy the battery pack!

OPERATION

Connect the battery pack to the charger

and plug the charger into a mains socket

(100-240V AC 50-60Hz). If polarity is right,

the charging indicator lights permanently

red while the battery pack is charging. If the

charging indicator is flashing red, please

check if the battery pack is connected rever-

se or defective (short circuit).

The charger continues to charge the battery

pack while connected. Therefore, determine

the charging time based on the table (see

picture 2). Disconnect the battery pack

after the calculated time in order to prevent

overcharging.

Example for calculating the charging time for

a 6 cell battery pack (7.2V) with capacity of

1500mAh:

> charging time per 100mAh according to

table = 31 min.

> capacity of battery pack 1500mAh /

100mAh = 15

> 15 x 31 min. = 465 min. (7 hrs. 45 min.)

ENVIRONMENT

Do not dispose of the device in the normal

household waste. Please return it to your

dealer, nearest recycling centre or collec-

tion point. Please also recycle all packing

materials.

CARE & MAINTENANCE

To make sure that the charger works proper-

ly, please keep the contacts in the charging

slots free from dirt and dust. To clean the

unit disconnect it from the mains and only

use a dry cloth.

TECHNICAL DATA

Input: 100-240V AC / 50-60Hz

Output: 5.8V-11.6V (for 4.8V-9.6V battery pack)

Charging current: 350mA-150mA

DISCLAIMER

Information in these operating instruc-

tions can be changed without prior notice.

ANSMANN cannot accept liability for direct,

indirect, accidental or other claims by not

using this device as indicated by these

operating instructions. Consequential losses

are not accepted at any time.

WARRANTY NOTICE

We hereby offer a 3 year warranty on this

charger. This does not apply to damages

caused by: low quality batteries being used,

non compliance of the operating instruc-

tions or physical damage due to lack of care.

Technical details subject to change without prior

notice. No liability accepted for typographical errors or

omissions. 01/2015

F - MODE D’EMPLOI ACS48

AVANT-PROPOS

Cher client,

Nous tenons à vous féliciter pour votre

achat du chargeur ACS48 d’ANSMANN. Nous

espérons que vous serez satisfait par votre

nouveau chargeur.

L’équipe ANSMANN

CONSIGNES DE SÉCURITÉ

> Lisez attentivement ce manuel avant

d’utiliser le chargeur !

> N’utilisez pas cet appareil s’il présente des

signes de dommages sur le boîtier, la prise

ou le cordon. Si l’appareil est endommagé,

contactez immédiatement un revendeur

agréé !

> N’utilisez que des blocs-batteries NiMH

ou NiCd à 4-8 éléments avec une tension

nominale de 4,8-9,6 V. Les autres types de

batteries risquent d’exploser !

> Veillez à ce que les polarités (+/-) des

blocs-batteries soient respectées !

> N’utilisez ce chargeur qu’à l’intérieur dans

un endroit non humide.

> Pour éviter tout risque d’incendie et/ou

de choc électrique, le chargeur doit être

protégé contre l’humidité élevée et l’eau !

> Débranchez l’appareil du secteur avant de

nettoyer avec un chiffon sec !

> N’essayez jamais d’ouvrir le chargeur !

> À garder hors de la portée des enfants !

Les enfants doivent être surveillés pour

s’assurer qu’ils ne jouent pas avec le

chargeur !

> Cet appareil ne doit pas être utilisé par des

enfants ou des personnes dont les capa-

cités physiques, sensorielles ou mentales

sont diminuées. Les utilisateurs débutants

qui n’ont pas lu ce manuel doivent être

surveillés ou recevoir une formation avant

utilisation !

> Si les consignes de sécurité ne sont

pas respectées, l’appareil ou les batteries

risquent d’être endommagés et peuvent

causer des blessures !

PRÉSENTATION DES FONCTIONS

> Chargeur de blocs-batteries NiMH/NiCd à

4-8 éléments (4,8 V-9,6 V)

> Comprend un cordon adaptateur avec prise

Tamiya pour les packs modélismes

> Comprend 8 connecteurs de sortie à pola-

rité inversible

> Témoin

> Protection contre les courts-circuits et

l’inversion de polarité

> Utilisation universelle (100-240 V CA/50-60 Hz)

RÉGLAGES IMPORTANTS AVANT UTILISATION

La livraison comprend un cordon adaptateur

avec prise Tamiya et 8 connecteurs stan-

dards pour une utilisation avec différentes

polarités. Choisissez le bon connecteur ou le

cordon adaptateur Tamiya selon vos besoins.

Le cordon adaptateur ou les connecteurs

doivent être insérés correctement en utili-

sant une légère pression. N’appliquez pas

une force excessive !

Lors de la connexion d’un connecteur de

sortie, assurez-vous que la polarité néces-

saire au bloc-batterie est appropriée (voir

figure 1). L’inversion de polarité peut détruire

le bloc-batterie !

Table des matières

Langues :

Autres manuels ANSMANN Chargeur de batteries

ANSMANN

ANSMANN ALCT 6/24-10 Manuel utilisateur

ANSMANN

ANSMANN ALCT 6-24/2 Manuel utilisateur

ANSMANN

ANSMANN POWERLINE 4 SMART Manuel utilisateur

ANSMANN

ANSMANN POWERLINE 2 Manuel utilisateur

ANSMANN

ANSMANN COMFORT PLUS Manuel utilisateur

ANSMANN

ANSMANN POWERLINE 2 Manuel utilisateur

ANSMANN

ANSMANN maxE POWER SET Manuel utilisateur

ANSMANN

ANSMANN SMART ECO SET Manuel utilisateur

ANSMANN

ANSMANN ENERGY 16 PLUS Manuel utilisateur

ANSMANN

ANSMANN LITHIUM 2 Manuel utilisateur

ANSMANN

ANSMANN HOME CHARGER 130Q Manuel utilisateur

ANSMANN

ANSMANN XMOVE DELUXE Manuel utilisateur

ANSMANN

ANSMANN Powerline 4 Light Manuel utilisateur

ANSMANN

ANSMANN ACS Series Manuel utilisateur

ANSMANN

ANSMANN INDUCTION CHARGER BASE Manuel utilisateur

ANSMANN

ANSMANN Basic 4 plus Manuel utilisateur

ANSMANN

ANSMANN ENERGY CHECK LCD Manuel utilisateur

ANSMANN

ANSMANN Energy 8 Professional Manuel utilisateur

ANSMANN

ANSMANN PHOTOCAM IV Manuel utilisateur

ANSMANN

ANSMANN POWERLINE 8 Manuel utilisateur

ANSMANN

ANSMANN ALCT 6/24-10 Manuel utilisateur

ANSMANN

ANSMANN ALCT 6/24-10 Manuel utilisateur

ANSMANN

ANSMANN POWERLINE 4.2 PRO Manuel utilisateur

ANSMANN

ANSMANN ENERGY 8 PLUS Manuel utilisateur

Manuels Chargeur de batteries populaires d'autres marques

AA Portable Power Corp

AA Portable Power Corp Universal Smart Charger Manuel utilisateur

Enelion

Enelion Vertica Manuel utilisateur

RCA

RCA CHU6 Manuel utilisateur

Hitachi

Hitachi UC 18YRSL Guide de dépannage

Olympus

Olympus B-20 LPC Manuel utilisateur

Exibel

Exibel ZH1708143 Manuel utilisateur

Lenmar

Lenmar Mach 1 Manuel utilisateur

CTEK

CTEK MXS 5.0 Manuel utilisateur

ABB

ABB HT842379 Manuel utilisateur

Nitecore

Nitecore Superb Charger SC4 Manuel utilisateur

Renogy

Renogy RBC2125DS-21W Manuel utilisateur

Braun

Braun BWC02M Manuel utilisateur

CTEK

CTEK MXS 3.6 Manuel utilisateur

Black & Decker

Black & Decker BDV090 Manuel utilisateur

Trinity

Trinity DPD Manuel utilisateur

Hulkman

Hulkman Sigma 1 Manuel utilisateur

IKEA

IKEA koppla Manuel utilisateur

AKG

AKG WMS400 CU 400 Manuel utilisateur
