Ameriwood HOME 5692056COM Manuel utilisateur
WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.

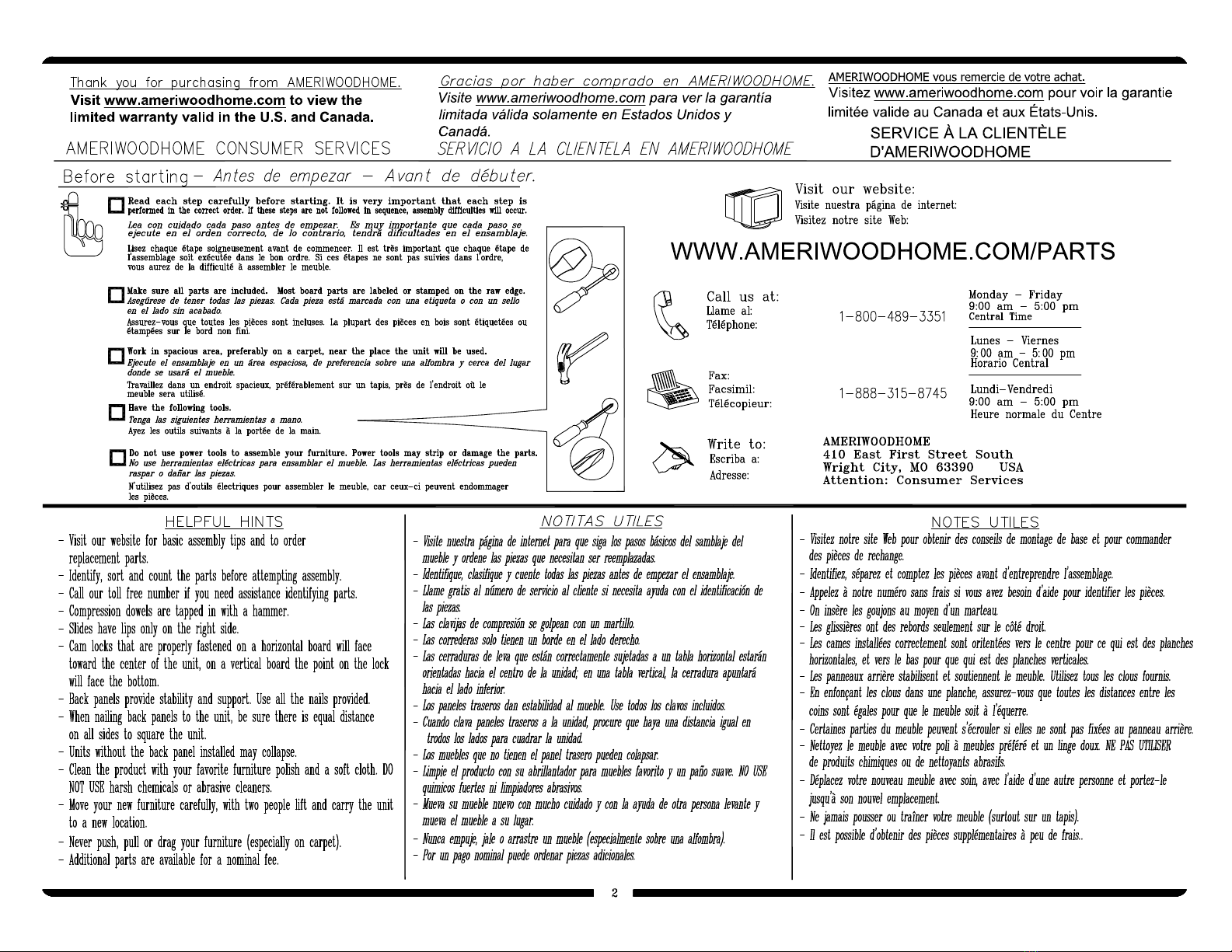

Need Parts or
Assistance?
Nesacitas partes o
Asistancia?
Besoin de Pièces ou
d'assistance?
WWW.AMERIWOODHOME.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345692056COM
3
5692056COM
Please Recycle
Recicle Por Favor
Réutilisez SVP
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
B345692056COM
3
3 /12
www.ameriwoodhome.com

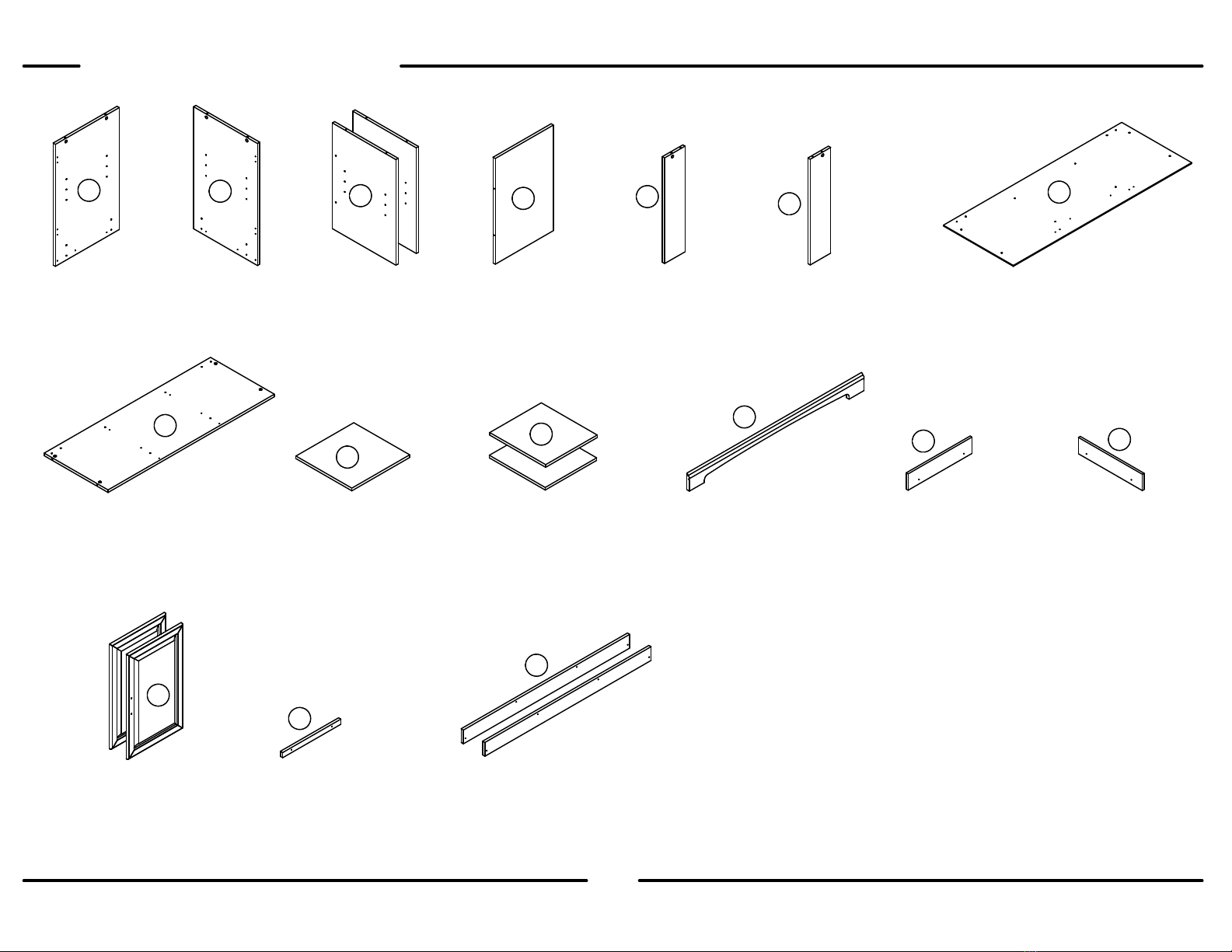

PARTS - PIEZAS - PIECES
left panel
panel izquierdo
panneau gauche
350956011
right panel
panel derecho
panneau droit
350956021
top
cima
dessus
350956071
ABCDEFG
H
I
JK
LM
2 doors
2 puertas
2 porrtes
350956141
bottom
fondo
fond
350956081
2 partitions
2 particiónes
2 cloisons
350956030
center rear panel
panel del centro trasero
pan du centre arrière
350956040
left rear panel
panel trasero izquierdo
pan arrière gauche
350756051
right rear panel
panel trasero derecho
pan arrière droit
350756061
center adjustable shelf
tablero ajustable del centro
tablette ajustable du centre
350956090
2 side adjustable shelves
2 tableros ajustable de lado
2 tablettes adjustable de côte
350956100
front skirt
barra de frente
barreau avant
350956111
left side skirt
barra izquierdo
barreau gauche
350956121
right side skirt
barra derecho
barreau droit
350956131
valance
valencia
valence
350956190
2 supports
2 soportes
2 supports
350956201
S
N
T
B345692056COM
3
4 /12
www.ameriwoodhome.com

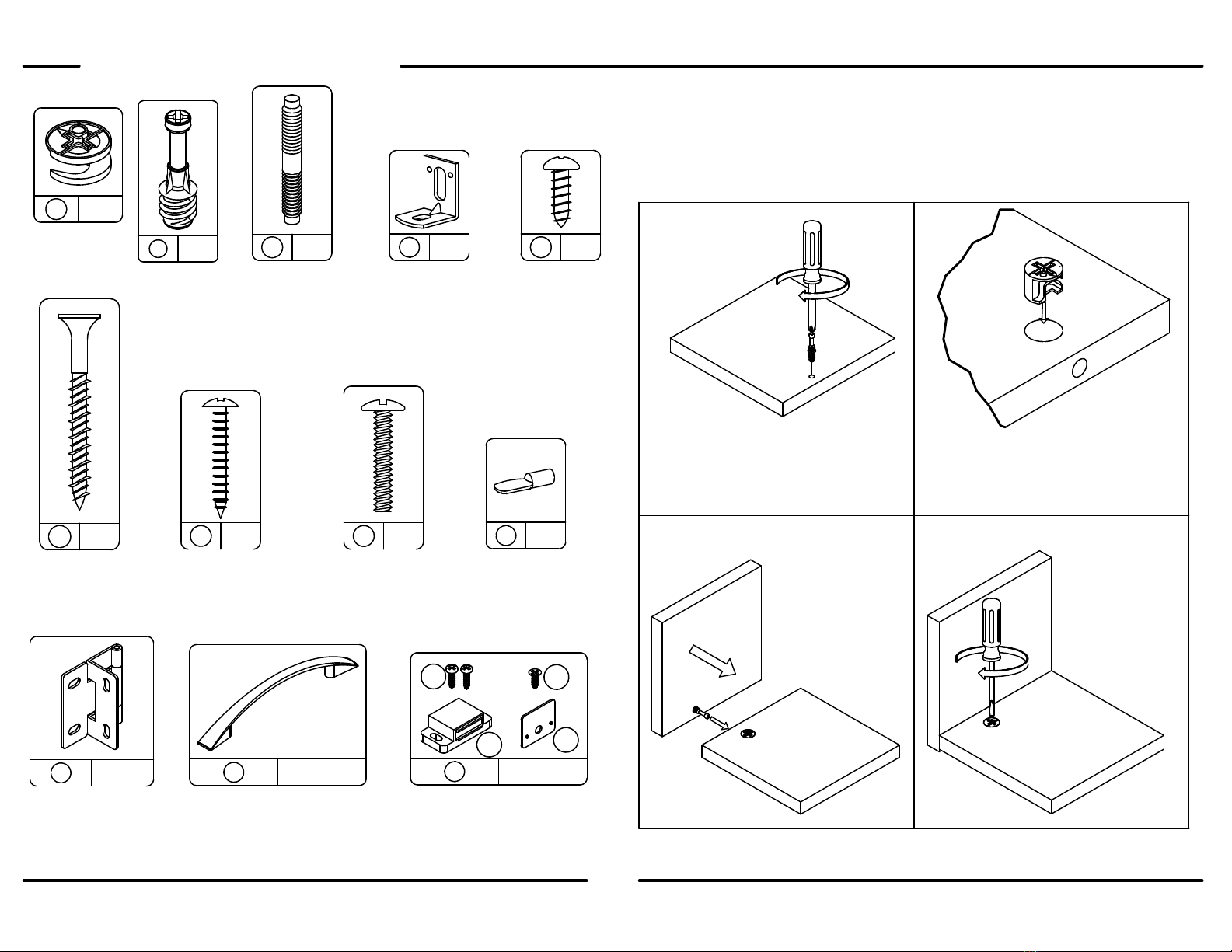

PARTS - PIEZAS - PIECES
x
12 2
#A31000
magnetic catch kit
equipo de la captura magnético
ensemble de loquet magnétique
x
36
#A21520
compression dowel
clavija de compresion
goujon de compression
x4 14
#A53600
angle bracket
support de l'angle
anaquel del ángulo
x
5
44
#A12210
1/2" pan head
cabeza redondo 1/2"
tête ronde
tète plate 1 3/4"
cabeza plano 1 3/4"
1 3/4" flat head
x
#A13410
612
x
7
4
#A12850
1" pan head
cabeza redondo 1"
tête ronde
1"
x8 4
#A17400
machine screw
tornillo
vis
x9 12
#A80250
shelf support
soporte de tablero
support de la tablette
x
10 4
#A60010
hinge
bisagra
charniere
12a
12b
12c
12d
x
11 2
#A52395
handle
manija
poignée
2
3
½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.

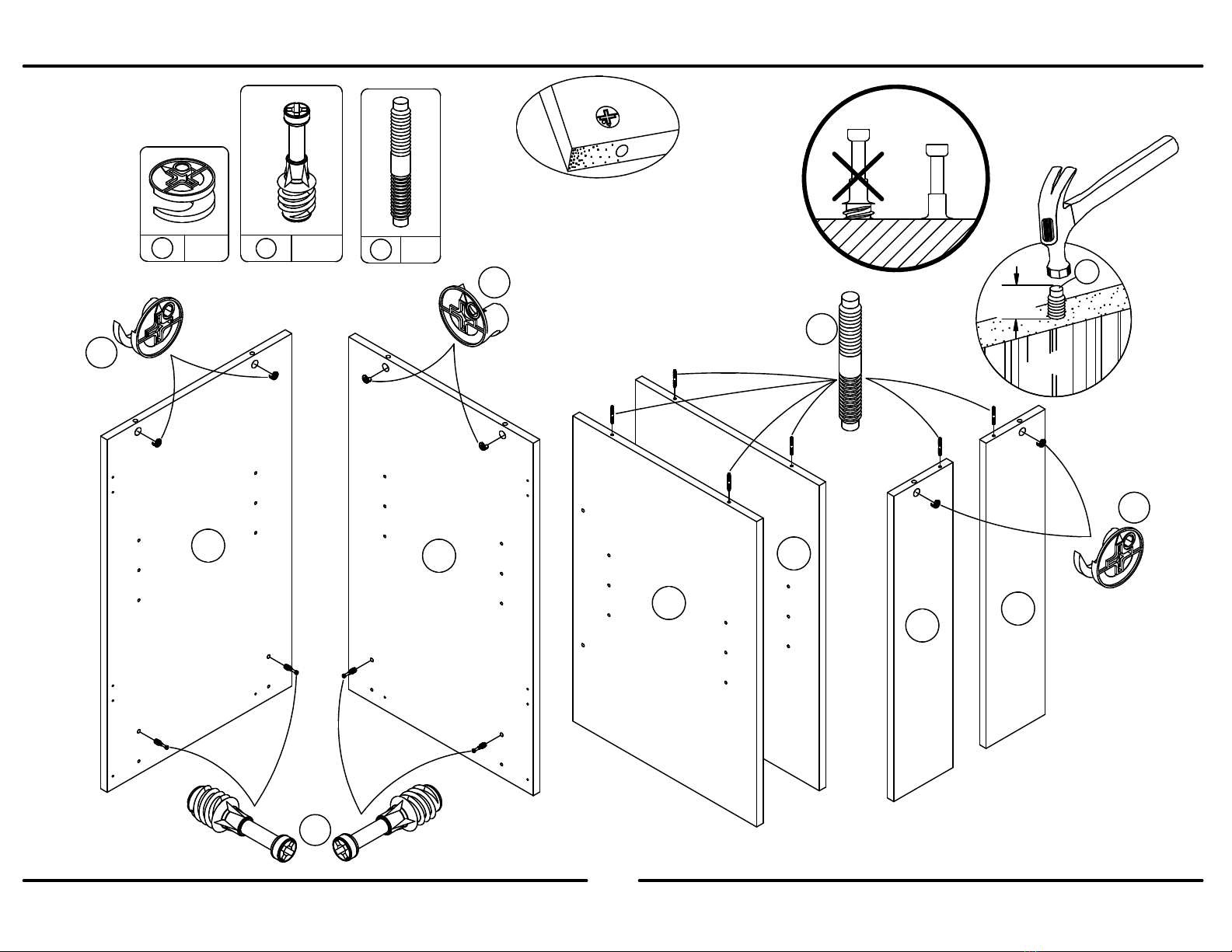

Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
x
#A22620
cam lock
cerradura de leva
serrure de came
1 10
x
2
10
cam bolt
#A22610
perno de leva
boulon de came
1
B345692056COM
3
5 /12
www.ameriwoodhome.com
Approx.
7/16"
3
x
36
x
24
2
3
AB
C
C
EF
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
1 6
1
1
1
2
B345692056COM
3
6 /12
www.ameriwoodhome.com

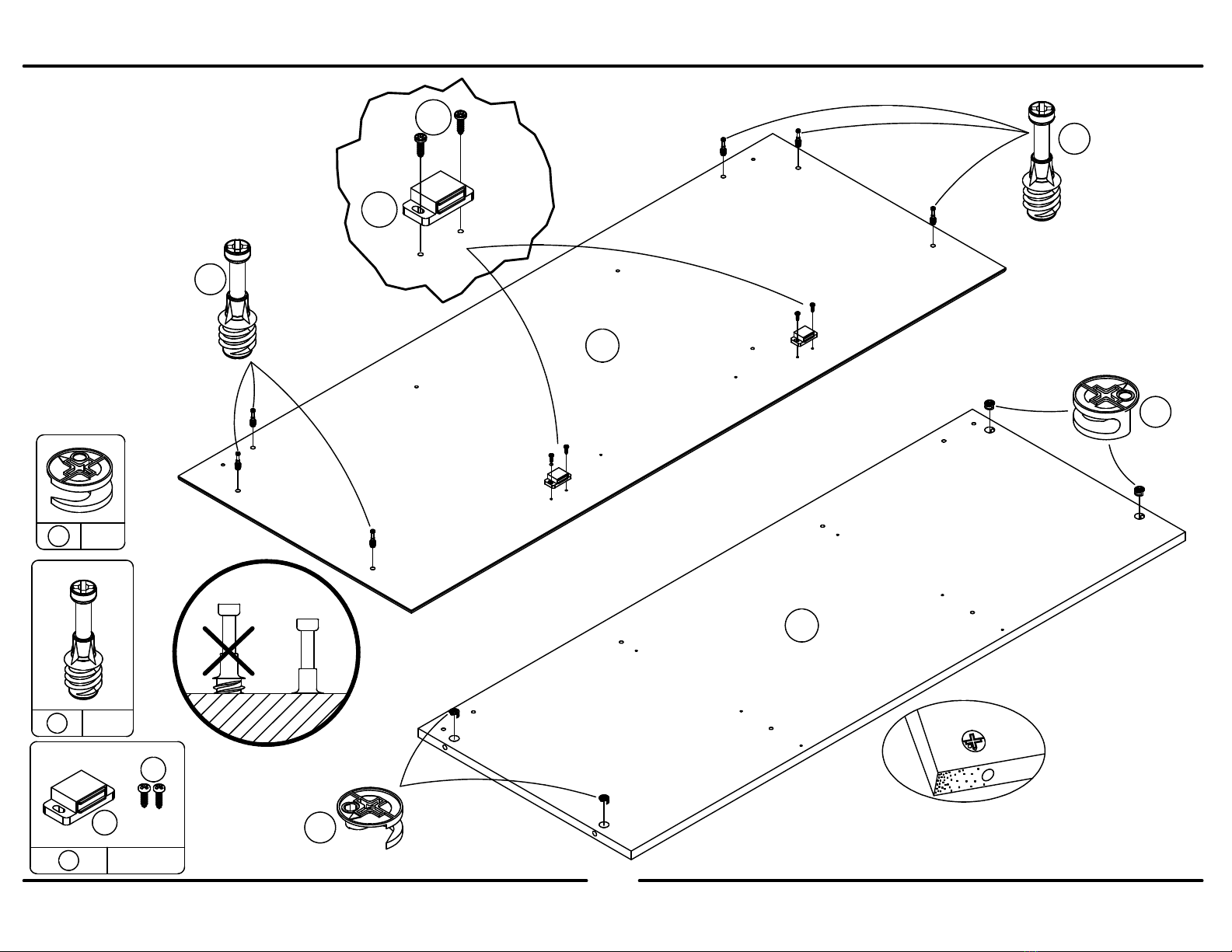

x
2 6
x
12 2
12b
12a
1
12a
12b
2
2
G
H
1
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
1 4
3
B345692056COM
3

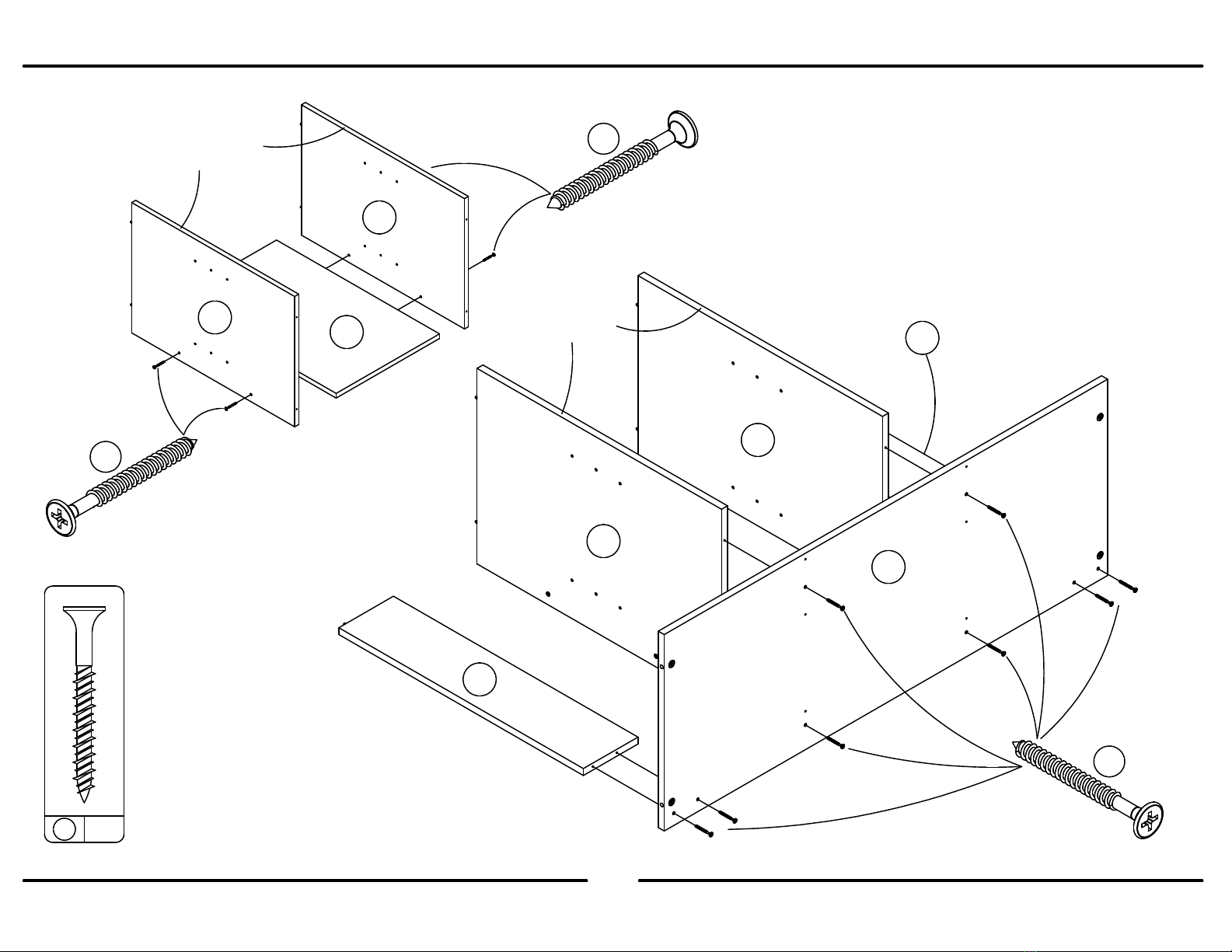

7 /12
www.ameriwoodhome.com
Finished Edge
Borde Acabado
Bord Fini
6
x
12
6
6
6
C
C
C
C
E
F
H
Cam locks (1) in panels (E&F) will face down.
Cerraduras (1) en paneles (E y F) se enfrentarán hacia abajo.
Verrous de Cam (1) dans des panneaux (E et F) devra faire face vers le bas.
Finished Edge
Borde Acabado
Bord Fini
D
4
B345692056COM
3

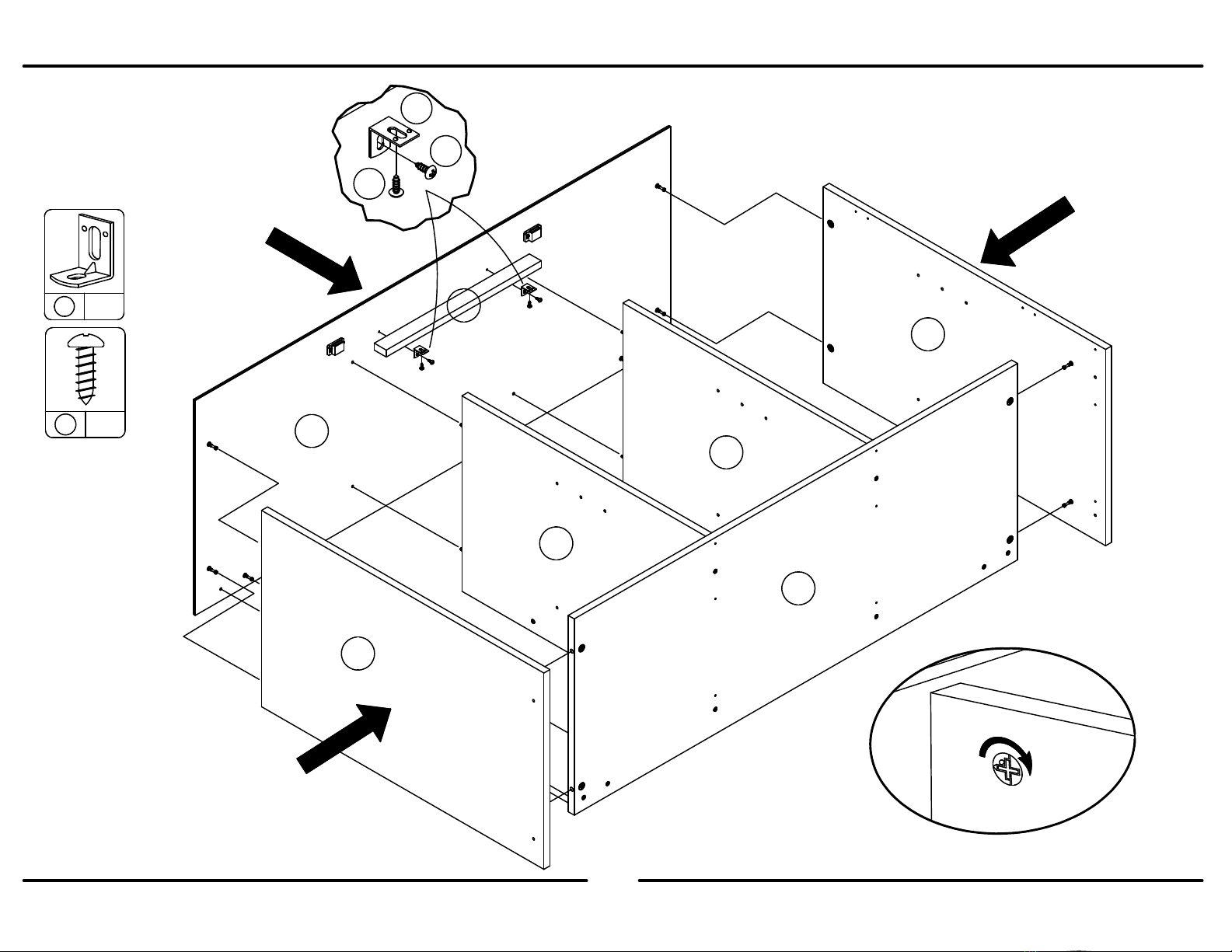

8 /12
www.ameriwoodhome.com
4 2x
5
4x
1st
1st
2nd
4
5
5
A
B
C
C
H
G
S
UNLOCK
LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
5
B345692056COM
3
9 /12
www.ameriwoodhome.com
Finished Edge
Borde Acabado
Bord Fini
4 4x
5
8x
x
7
4
Finished Edge
Borde Acabado
Bord Fini
4
4
4
5 5
5
5
55
7
7
L
M
A
B
H
K
6
B345692056COM
3

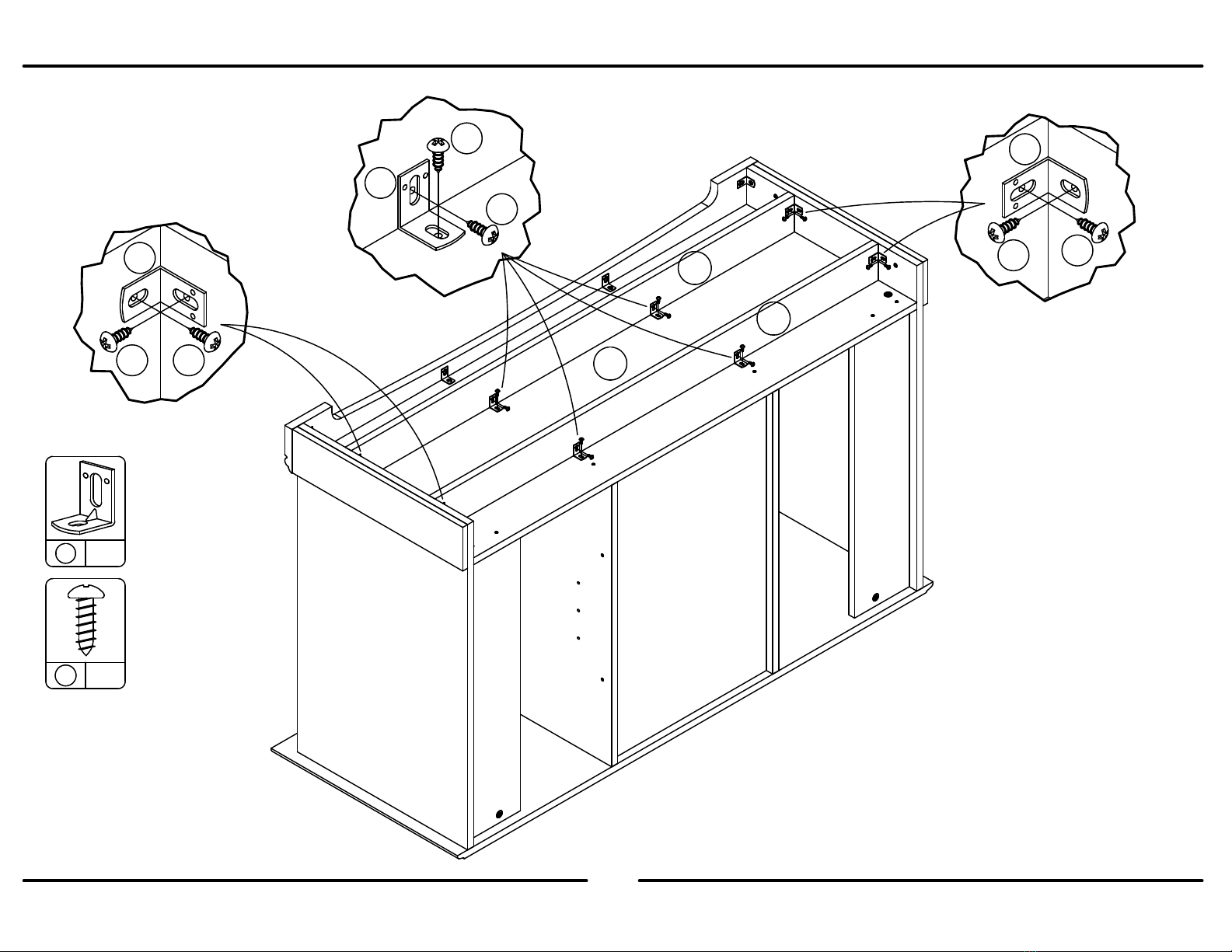

10 /12
www.ameriwoodhome.com

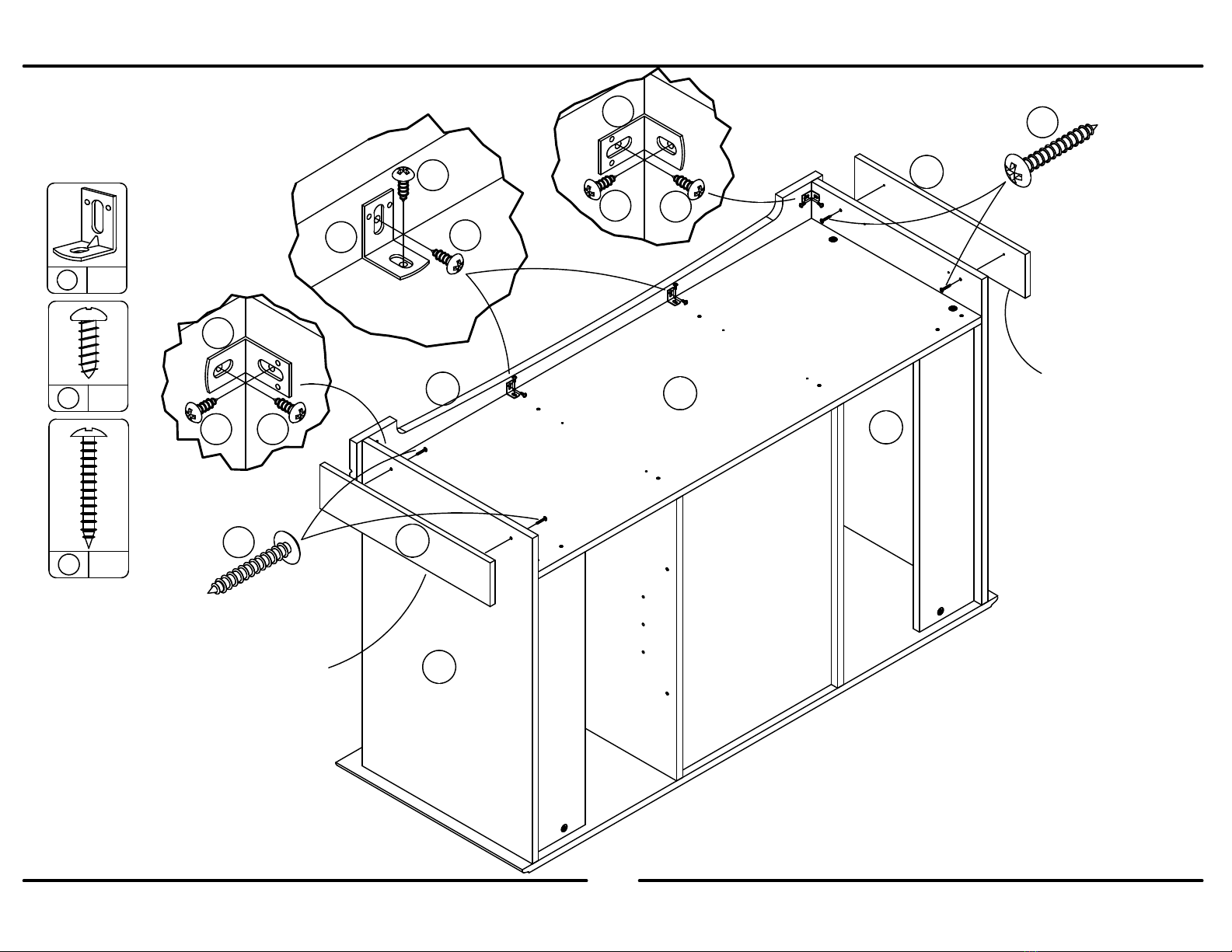

4 8x
5
16x
5 5
4
5
5
4
55
4
H
T
T
