Alpine Style Solution forAudiA4,A5, Q5

X703D-A

Supplement to Owner’s Manual

Ergänzung zur Bedienungsanleitung

Supplément au Manuel d’utilisation

Supplemento al Manuale d’uso

Suplemento al Manual de Operación

Getting Started

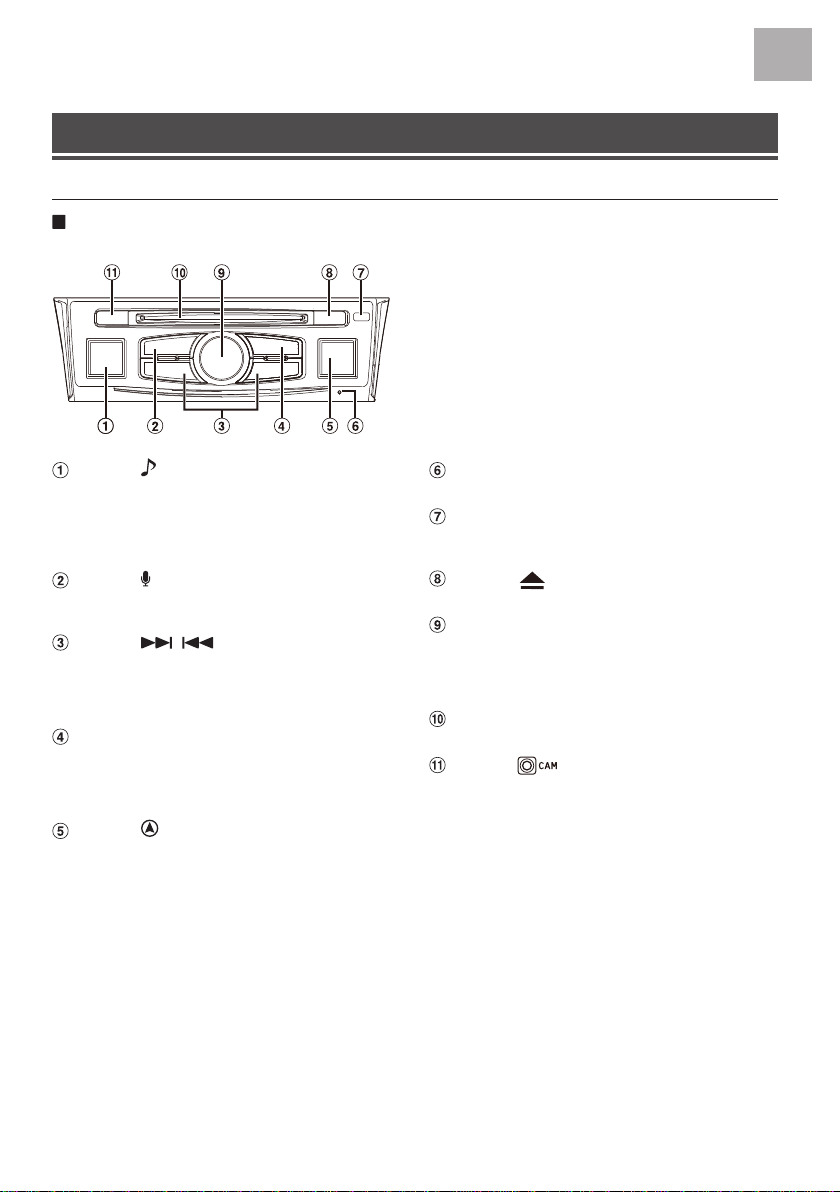

Location of Controls

For X703D-A

(AUDIO)/(Favourite) button

Displays the Audio/Visual screen. If the Audio/Visual

screen is already displayed, changes the source.

Press and hold for at least 2 seconds to recall the

Favourite screen.

or VOICE button

Depending on the connected smartphone, press to

recall Siri function or voice recognition mode.

/ button

Press to seek up/down a station in radio mode or up/

down a track, chapter, etc., in other audio/visual

sources.

MENU/ (Power Off) button

Recalls the Menu screen.

Press and hold this button for at least 5 seconds to turn

the power off.

(NAV) button

Recalls the navigation map screen.

Press again to switch to Navigation menu screen.

Press and hold this button for at least 2 seconds to

change to Go Home route screen. (If Home is not set

yet, it will change to the Home setting screen.)

For details of navigation operations, refer to “Navigation

System OM”in the CD-ROM.

RESET switch

The system of this unit is reset.

Remote Sensor

Point the remote control transmitter towards the

remote sensor within a range of 2 metres.

(Eject) button (only with DVE-5300X)

Ejects a disc.

Rotary encoder/MUTE button

Adjust the volume by turning to the left or right.

Press to activate /deactivate MUTE mode.

Disc Slot (only with DVE-5300X)

(CAMERA)

Use to display the camera image.

Erste Schritte

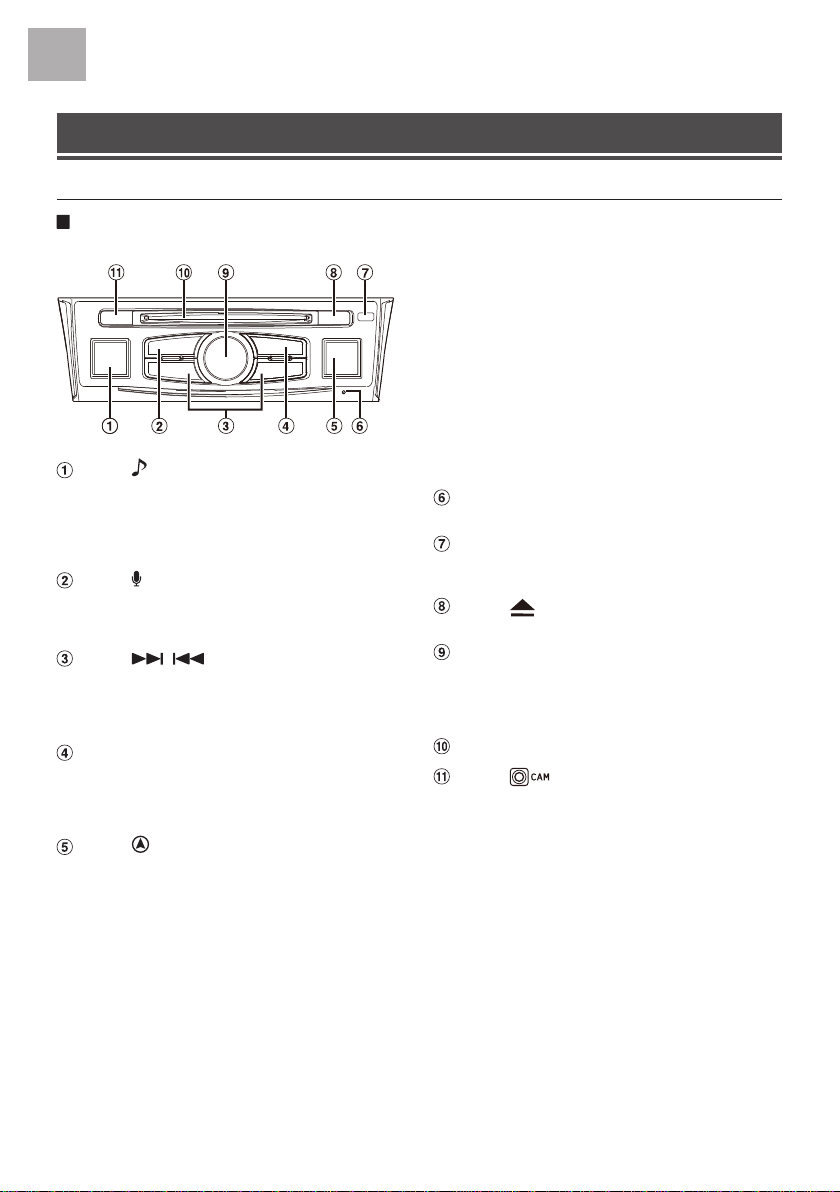

Lage und Funktion der Teile und Bedienelemente

X703D-A

Taste (AUDIO)/(Favoriten)

Ruft den Audio-/Video-Bildschirm auf. Wenn der

Audio-/Video-Bildschirm bereits angezeigt wird, wird

die Signalquelle gewechselt.

Halten Sie die Taste mindestens 2 Sekunden lang

gedrückt, um den Favoritenbildschirm aufzurufen.

Taste oder VOICE

Abhängig vom angeschlossenen Smartphone rufen Sie

durch Drücken die Siri-Funktion oder den

Spracherkennungsmodus auf. .

Taste /

Drücken Sie diese Taste, um im Radiomodus vorwärts/

rückwärts nach einem Sender zu suchen bzw. in einer

anderen Audio-/Videoquelle ein Stück, ein Kapitel usw.

vorwärts/rückwärts zu suchen.

Taste MENU/(Ausschalten)

Ruft den Menübildschirm auf.

Halten Sie diese Taste mindestens 5 Sekunden

gedrückt, um das Gerät auszuschalten.

Taste (NAV)

Ruft den Navigationskartenbildschirm auf.

Drücken Sie die Taste erneut, um zum Navigations-

Menübildschirm zu wechseln.

Halten Sie diese Taste mindestens 2 Sekunden lang

gedrückt, um zum Heimatadressen-Routenbildschirm

zu wechseln. (Ist noch keine Heimatadresse eingestellt,

erscheint der Bildschirm zum Einstellen der

Heimatadresse.)

Einzelheiten zu den Navigationsfunktionen finden Sie

in der„Anleitung zum Navigationssystem“ auf der

CD-ROM.

RESET-Schalter

Das Gerätesystem wird zurückgesetzt..

Fernbedienungssensor

Richten Sie die Fernbedienung in einem Abstand von

maximal 2 Metern auf diesen Sensor.

Taste (Auswerfen) (Nur mit DVE-5300X)

Zum Auswerfen einer Disc.

Drehregler/ Taste MUTE

Zum Einstellen der Lautstärke durch Drehen nach links

oder rechts.

Durch Drücken aktivieren/deaktivieren Sie den

Stummschaltmodus.

Disc Einschub (only with DVE-5300X)

Taste (CAMERA)

Zum Anzeigen des Kamerabildes.

Mise en route

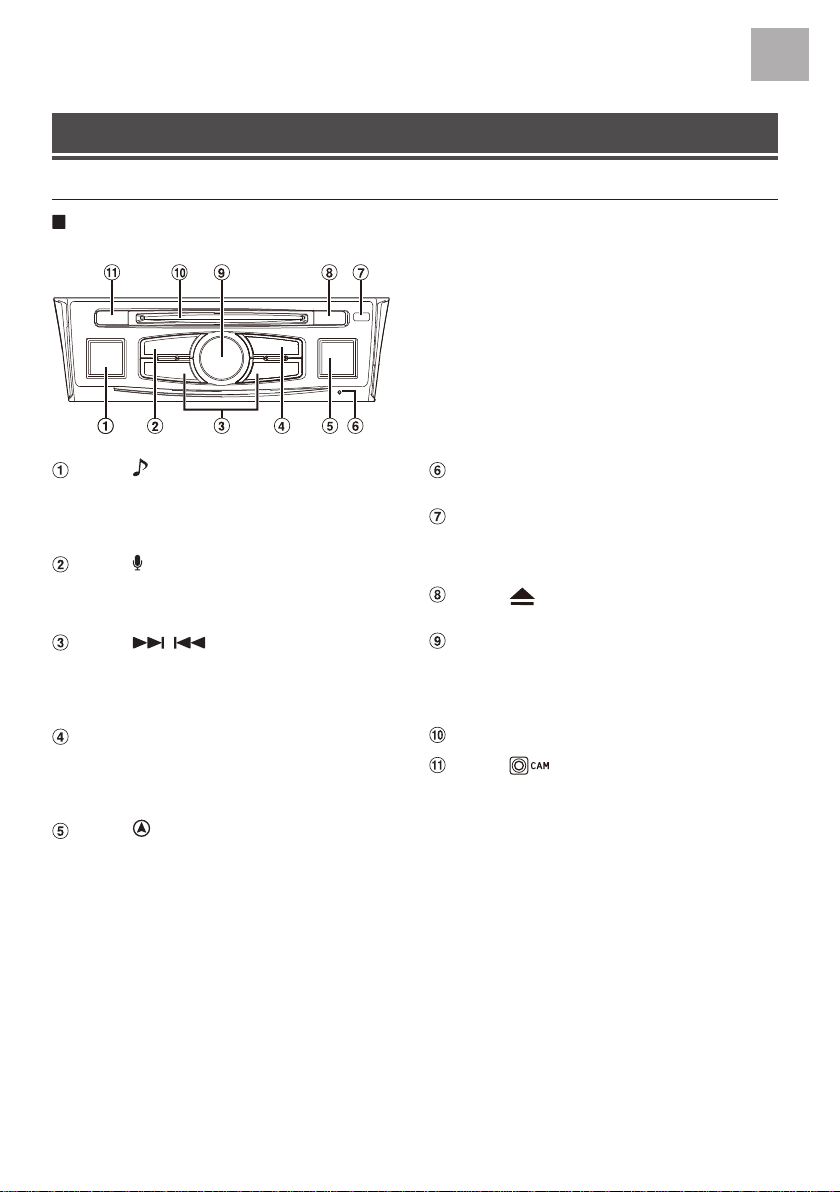

Emplacement des commandes

X703D-A

Bouton (AUDIO)/(Favoris)

Ce bouton permet d’afficher l’écran Audio/Visuel. Si

l’écran Audio/Visuel est déjà affiché, ce bouton permet

de changer de source.

Maintenez enfoncé ce bouton pendant au moins

2secondes pour rappeler l’écran Favoris.

Bouton ou VOICE

Selon le smartphone connecté, appuyez pour rappeler

la fonction Siri ou le mode reconnaissance vocale.

Bouton /

Appuyez sur ce bouton pour rechercher la station

suivante/précédente en mode radio ou la piste, le

chapitre, etc., suivant/précédent dans une autre source

Audio/Visuel.

Bouton MENU/(mise hors tension)

Ce bouton permet de rappeler l’écran Menu.

Appuyez dessus pendant au moins 5 secondes pour

mettre l’appareil hors tension.

Bouton (NAV)

Ce bouton permet de rappeler l’écran des cartes de

navigation.

Appuyez une nouvelle fois sur ce bouton pour passer à

l’écran du menu de navigation.

Appuyez sur ce bouton pendant au moins 2 secondes

pour passer à l’écran de l’itinéraire de retour au

domicile. (Si cet itinéraire n’est pas encore défini, l’écran

de configuration de l’adresse du domicile s’affiche.)

Pour plus d’informations sur les fonctions de

navigation, consultez la section « Système de

navigation OM » sur le CD-ROM.

Commutateur RESET

Appuyez sur ce bouton pour réinitialiser le système.

Capteur Télécommande

Dirigez la télécommande vers ce capteur dans un

champ de portée de 2 mètres.

Bouton (Ejection) (DVE-5300X uniquement)

Ce bouton permet d’éjecter les disques.

Bouton rotatif/bouton SILENCIEUX

Réglez le volume en tournant ce bouton vers la gauche

ou vers la droite.

Appuyez sur ce bouton pour activer/désactiver le

mode SILENCIEUX.

Logement pour disque (avec DVE-5300X

uniquement)

Bouton (CAMERA)

Utilisez ce bouton pour afficher les images de la

caméra.

Informazioni preliminare

Posizione dei comandi

X703D-A

Tasto (AUDIO)/(Preferiti)

Consente di visualizzare la schermata Audio/Video. Se

la schermata Audio/Video è già visualizzata, consente

di cambiare la sorgente. Tenerlo premuto per almeno 2

secondi per richiamare la schermata Preferiti.

Tasto o VOICE

A seconda dello smartphone collegato, premerlo per

richiamare la funzione Siri o la modalità di

riconoscimento vocale.

Tasto /

Pulse este botón para buscar ascendentemente o

descendentemente una emisora en el modo de radio o

para avanzar o retroceder una pista, un capítulo, etc.,

en otras fuentes de audio/visuales.

Tasto MENU/(Spegnimento)

Consente di visualizzare la schermata Menu.

Tenere premuto questo pulsante per almeno 5 secondi

per spegnere l’unità.

Tasto (NAV) button

Consente di visualizzare la schermata con la mappa di

navigazione.

Premere di nuovo per passare alla schermata del menu

Navigazione.

Tenere premuto questo pulsante per almeno 2 secondi

per passare alla schermata per percorso Torna a casa

(se non è ancora stato impostato un indirizzo Casa,

verrà visualizzata la schermata di impostazione Casa).

Per informazioni dettagliate sulle operazioni di

navigazione, consultare“Sistema di navigazione OM”

disponibile sul CD-ROM.

Interruttore RESET

Consente di resettare il sistema dell’unità.

Sensore remoto

Puntare il trasmettitore del telecomando verso il

sensore remoto da una distanza inferiore a 2 metri.

Tasto (Espelli)

Consente di espellere un disco..

Manopola di selezione/pulsante DISATTIVAZIONE

AUDIO

Ruotare a sinistra o a destra per regolare il volume.

Premere per attivare/disattivare l’audio.

Fessura per disco (solo con DVE-5300X)

Tasto (TELECAMERA)

Consente di visualizzare l’immagine della telecamera.

Primeros pasos

Ubicación de los controles

X703D-A

Botón AUDIO)/(Favoritos)

Muestra la pantalla Audio/Visual. Si la pantalla Audio/

Visual ya está visible, cambia la fuente.

Mantenga pulsado durante al menos 2 segundos para

acceder a la pantalla de Favoritos.

Botón o VOICE

Dependiendo del smartphone conectado, pulse para

acceder a la función de volumen del Siri o al modo de

reconocimiento de voz.

Botón /

Pulse este botón para buscar ascendentemente o

descendentemente una emisora en el modo de radio o

para avanzar o retroceder una pista, un capítulo, etc.,

en otras fuentes de audio/visuales.

Botón MENU/(Apagado)

Accede a la pantalla de menús.

Pulse este botón durante al menos 5 segundos para

apagar la unidad.

Botón (NAV)

Accede a la pantalla del mapa de navegación.

Vuelva a pulsar el botón para cambiar a la pantalla del

menú de navegación.

Pulse este botón durante al menos 2 segundos para

cambiar a la pantalla de la ruta para regresa a su

domicilio. (Si aún no ha definido ninguna ubicación

como su domicilio, cambiará a la pantalla que permite

configurar su domicilio como ubicación

predeterminada.)

Para obtener más información sobre las operaciones de

navegación, consulte el“Manual de operación del

sistema de navegación” incluido en el CD-ROM.

Interruptor RESET

Reinicia el sistema de esta unidad.

Sensor remoto

Apunte el transmisor del mando a distancia hacia el

sensor remoto desde una distancia máxima de 2

metros..

Botón (Expulsar) (solo con DVE-5300X))

Expulsa un disco.

Codificador giratorio/botón MUTE

Permite ajustar el volumen girando a la izquierda o a

laderecha.

Pulse este botón para activar/desactivar el modo de

SILENCIAMIENTO.

Ranura para discos (solo con DVE-5300X))

Botón (CAMERA)

Se utiliza para visualizar la imagen de la cámara..

Connections/ Anschlüsse/ Raccordements/

Conexiones/ Collegamenti

Display Cable

External Key Cable Harness

GND

BAT

ACC

CAN Interface

Antenna Power (12Volt)

AMP REMOTE

Vehicle Side

For future applications

Audi Gateway

Male Gateway Connector

Female Gateway Connector

Display Power Harness

AVN Power

Connector

CAN I/F Connector

Camera Direct Connector

UART

Connector

CAN

Connector

FAKRAAntenna

AVN Unit

Display

DVD REMOTE

MON REMOTE

REMOTE OUT

DVD STATUS IN

REMOTE IN

Display Power Harness and Remote

DVD/ TV Tuner

Quadlock

AUX IN Audio/ Video

Microphone

Connections/ Anschlüsse/ Raccordements/

Conexiones/ Collegamenti

Display Cable

External Key Cable Harness

GND

BAT

ACC

CAN Interface

Antenna Power (12Volt)

AMP REMOTE

Vehicle Side

For future applications

Audi Gateway

Male Gateway Connector

Female Gateway Connector

Display Power Harness

AVN Power

Connector

CAN I/F Connector

Camera Direct Connector

UART

Connector

CAN

Connector

FAKRAAntenna

AVN Unit

Display

DVD REMOTE

MON REMOTE

REMOTE OUT

DVD STATUS IN

REMOTE IN

Display Power Harness and Remote

DVD/ TV Tuner

Quadlock

AUX IN Audio/ Video

Microphone

SteeringWheel Remote Control/

Lenkradfernbedienung/ Commandes au volant/

Comandi al volante/ Control remoto del volante

Button

Radio

(DAB/ FM/ MW/

LW)

iPod/ USB Play-

back/ BT Audio

AUX/ HDMI/ CD/

DVD Incoming Call Active Call

aDown Up - - -

Short Phone Phone Phone Pick Up -

Long - - - Reject Hang Up

cUp Down - - -

dSource Source Source Source Source

eSiri/ Voice Dial Siri/ Voice Dial Siri/ Voice Dial Siri/ Voice Dial Siri/ Voice Dial

fVol + Vol + Vol + Vol + Vol +

gMute Mute Mute Mute Mute

hVol - Vol - Vol - Vol - Vol -

iNavigation Navigation Navigation Navigation Navigation

Table des matières

Langues :

Autres manuels Alpine Système de navigation automobile

Alpine

Alpine INE-W710D Series Manuel utilisateur

Alpine

Alpine X701D/INE-W997D Manuel utilisateur

Alpine

Alpine NVD-A802 Manuel utilisateur

Alpine

Alpine NVE-N055PS Mode d’emploi

Alpine

Alpine NVE-N055PV Manuel utilisateur

Alpine

Alpine INE-W960 Manuel utilisateur

Alpine

Alpine X009-FD2 Manuel utilisateur

Alpine

Alpine NVE-N077P Mode d’emploi

Alpine

Alpine PND-K3 Manuel utilisateur

Alpine

Alpine NVE-851A Manuel utilisateur

Alpine

Alpine X009-FD1 Manuel utilisateur

Alpine

Alpine INE-W990BT Manuel utilisateur

Alpine

Alpine X702D-A Guide de configuration

Alpine

Alpine HVS-HF01 SMART MAP PRO Manuel utilisateur

Alpine

Alpine NVE-N852A Manuel utilisateur

Alpine

Alpine INE-W928R Manuel utilisateur

Alpine

Alpine X800D-U Manuel utilisateur

Alpine

Alpine X009 Manuel utilisateur

Alpine

Alpine INE-W940 Manuel utilisateur

Alpine

Alpine INE-W960HDMI Manuel utilisateur

Alpine

Alpine NVE-N099P Series Instructions de montage

Alpine

Alpine INE-S920HD Manuel utilisateur

Alpine

Alpine PMD-B100 - Blackbird - Automotive GPS... Manuel utilisateur

Alpine

Alpine INA-W910 Instructions de montage

Manuels Système de navigation automobile populaires d'autres marques

Clarion

Clarion Navigation In-Car Entertainment Manuel utilisateur

Rosen

Rosen DP-1001 Manuel utilisateur

Skoda

Skoda AMUNDSEN+ Manuel utilisateur

Blaupunkt

Blaupunkt TravelPilot DX-N Manuel utilisateur

Pioneer

Pioneer MZ360500EX Manuel utilisateur

Sanyo

Sanyo NVM-4030 - Easy Street - Automotive GPS... Manuel utilisateur

Kenwood

Kenwood DNN991HD Manuel utilisateur

AvMap

AvMap Geosat 2C Manuel utilisateur

Eonon

Eonon GE01B Manuel utilisateur

Pioneer

Pioneer AVIC-Z920DAB Manuel utilisateur

Nextar

Nextar M3-MX - Automotive GPS Receiver Manuel utilisateur

Furrion

Furrion NV2200 Manuel utilisateur

Mio

Mio MOOV 200-Series Manuel utilisateur

Prestigio

Prestigio GeoVision 5150 Manuel utilisateur

Hummer

Hummer 2006 H3 Manuel utilisateur

Magellan

Magellan Maestro 4210 - Automotive GPS Receiver Guide de configuration

Garmin

Garmin StreetPilot c510 Manuel utilisateur

Garmin

Garmin nüvi 2200 Manuel utilisateur
