Alcad MX-047 Manuel utilisateur

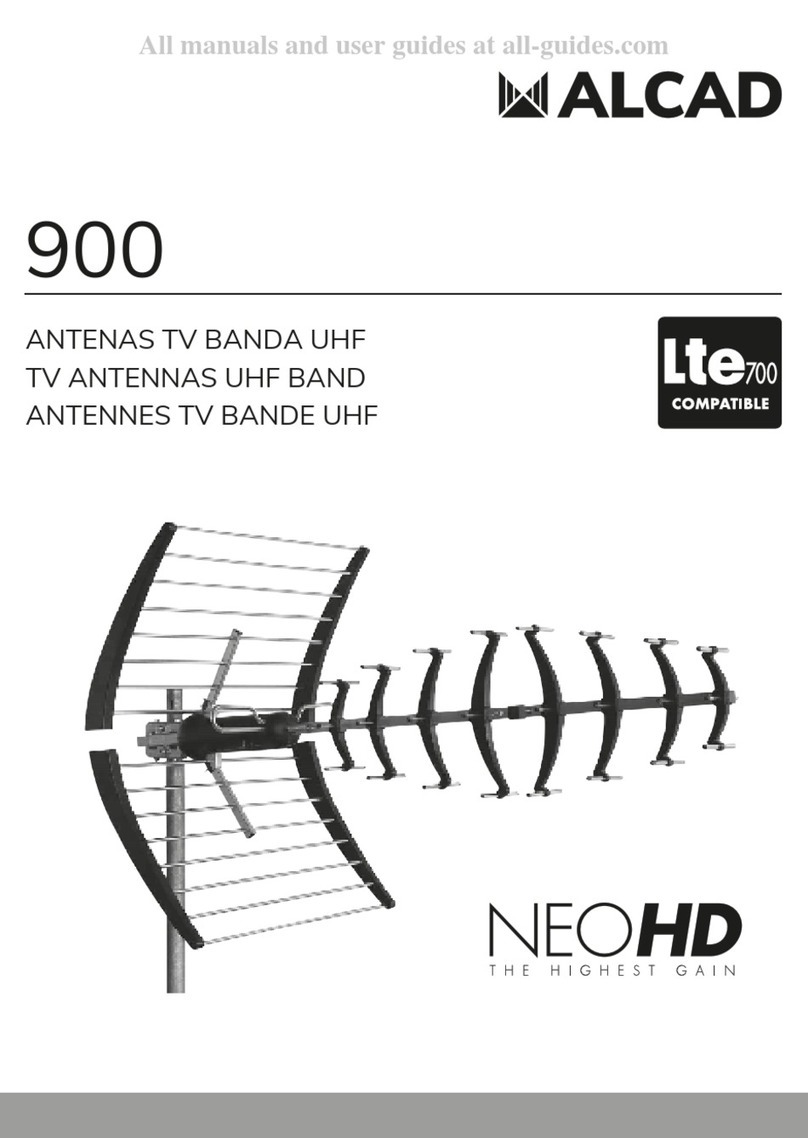

900
ANTENAS TV BANDA UHF
TV ANTENNAS UHF BAND
ANTENNES TV BANDE UHF
CÓMO MONTAR LA ANTENA
HOW TO MOUNT THE ANTENNA
COMMENT MONTER L'ANTENNE
5
4
3
1
2
NO
Cómo montar el segundo tramo de antena
How to mount the second antenna section
Comment monter la deuxième section d'antenne
Cómo montar la caja del simetrizador
How to mount the matching transformer
Comment monter le boîtier du symétriseur
CÓMO CONECTAR EL CABLE COAXIAL EN LA CAJA DEL SIMETRIZADOR
HOW TO CONNECT THE COAXIAL CABLE TO THE MATCHING TRANSFORMER
COMMENT RELIER LE CÂBLE COAXIAL DANS LE BOÎTIER DU SYMÉTRISEUR
2
3±1
CM-004
9120039
MC-302
9080023
1
5
3
4
6
7
12 mm
8±1mm
Ø6,5 - 6,8 mm
Ø6,9 - 7,2 mm
MONTAJE DE LA POLARIDAD HORIZONTAL O VERTICAL
MOUNTING IN EITHER HORIZONTAL OR VERTICAL POLARITY
MONTAGE EN HORIZONTAL OU VERTICAL
HORIZONTAL
VERTICAL
CURVA DE GANANCIA Y DIAGRAMAS DE RADIACIÓN
GAIN AND RADIATION GRAPHICS
COURBE DU GAIN ET DIAGRAMME DE RAYONNEMENT
19
18
17
16
15
14
13
12
11
921 25 30 35 40 45 50 55 60 65 69
dBd
MX-047
HOR
0-10-20 0-10-20
VER
AJUSTE DEL ÁNGULO DE ELEVACIÓN
ELEVATION ANGLE ADJUSTMENT
RÉGLAGE DE L'ANGLE D'ÉLÉVATION
30°
10
Todas las antenas incorporan simetrizador.
All antennas supplied with matching transformer.
Toutes les antennes ont un symétriseur.
CÓDIGO-CODE-CODE
MODELO-MODEL-MODELE
Rango de frecuencias
Frequency range
Gamme de fréquences
Canales
Channels
Canaux
dB
dBd
° H
°
V
MHz
dB
Ganancia
Gain
Gain
Relación delante/detrás
Front/back ratio
Rapport avant/arriere
Impedancia
Impedance
Impédance
Polarización
Polarity
Polarisation
Ángulo de apertura
Beam width
Angle d´ouverture
Longitud
Lenght
Longueur
Resistencia al viento
Wind loading
Résistance au vent
mm
N
Pérdidas de retorno
Return loss
Pertes de retour
H
V
15,5
35
21-48
470-694
27
34
1152
111
128
9000109
MX-047
HOR /VER
75
≥10
Índice de protección
Protection index
Indice de protection
IP 53
EN 60728-11:2010
Safety:
Cod. 2639870 - Rev. 01
Company Address:
Company Name:
Declares that the products
Pol. Ind. Arreche-Ugalde, 1
Apdo. 455
20305 IRUN (Guipúzcoa)
SPAIN
ALCAD Electronics, S.L.
MX-047Model Number:
900 Series - TV & Radio antennas
Product Description:
Including all optionsProduct Options:
Are in conformity with:
Low Voltage Directive LVD 2014/35/EU
Electromagnetic Compatibility EMC 2014/30/EU
Comply with the requirements of the Directives:
To comply with these directives, do not use the products without cover and operate the system
as specified.
Supplementary Information:
Irún (SPAIN), 13 Sep 2017 Xabier Isasa
General Manager
DECLARATION OF CONFORMITY
according to EN ISO/IEC 17050-1:2010
ALCAD Electronics, S.L.
Tel. 943 63 96 60
Fax 943 63 92 66
Int. Tel. +34 - 943 63 96 60
Apdo. 455 - Pol. Ind. Arreche-Ugalde,1
20305 IRUN - Spain
www.alcad.net
v
TURKEY - Istambul
Tel. +90 212 295 97 00
CZECH REPUBLIC - Ostrovacice
Tel. +420 546 427 059
UNITED ARAB EMIRATES - Dubai
Tel. +971 4 214 61 40
FRANCE - Hendaye
Tel. + 34 - 943 63 96 60
Especificaciones sujetas a modificación sin previo aviso
Specifications subject to modifications without prior notice
Les spécifications sont soumises à de possible modifications sans avis préalable
La versión actual de esta Declaración UE de conformidad está disponible en www.alcad.net
The updated version of this UE Declaration of conformity is available on www.alcad.net
La version actuelle de cette Déclaration UE de coformité est disponible sur www.alcad.net
