Alcad STB-050 Manuel utilisateur
ESPAÑOL
Especicaciones sujetas a modicación sin previo aviso.
ALCAD S.L. diseña y fabrica sus productos con las mejores caracter-
ísticas a su alcance. Su descripción aparece en el presente manual
técnico. Sin embargo, los productos fabricados actualmente pueden
incorporar modicaciones cuyo propósito es mejorar sus prestacio-
nes y adaptarse a nuevos componentes. Dichas nuevas especi-
caciones pueden no aparecer en este manual. ALCAD S.L. revisará
el mismo en próximas ediciones para incorpora convenientemente
dichas especicaciones.
No obstante lo anterior, la asistencia técnica este respecto puede
encontrarse en la página web de ALCAD S.L. (www.alcad.net), en
la que cabe consultar las especicaciones actualizadas de todos los
productos, incluidos aquellos más recientes.
PÁG.
3
ENGLISH
Specications are subject to modication without prior notice.
ALCAD S.L. designs and manufactures its products to the highest
possible standards. However, the specications of products cur-
rently being manufactured may be modied to take advantage of
newly available components or to improve performance. In such
cases it is possible that the latest specications may not appear in
this manual. Future editions of the manual will be updated, however,
to take account of any changes.
In the meantime, our web site (www.alcad.net) provides all the
latest information concerning our products, including up-to-date
specications.
PAGE
16
FRANÇAIS
Spécications sujettes à modications sans avis préalable.
ALCAD S.L. conçoit et fabrique ses produits avec les meilleures car-
actéristiques connues. Leur description est présentée dans le présent
manuel technique. Toutefois, les produits fabriqués actuellement
peuvent comporter des modications qui ont pour but d’améliorer
leurs prestations et de s’adapter à de nouveaux composants. Ces
nouvelles spécications peuvent ne pas apparaître dans ce manuel.
ALCAD S.L. révisera ce manuel dans ses prochaines éditions an
d’inclure convenablement ces spécications.
Nonobstant ce qui précède et dans ce cadre, une assistance tech-
nique est fournie sur la page web d’ALCAD S.L. (www.alcad.net),
qui permet de consulter les spécications actualisées de tous les
produits, y inclus les plus récents.
PAGE
30
ESP Manual STB-050 ALCAD - 3
Pag.
4 PRESENTACIÓN STB-050
4 DESCRIPCIÓN STB-050
5 INSTALACIÓN
5Instalación mediante HDMI
6Instalación mediante RCA
7Alimentación del equipo
7Instalación STB
8PROGRAMACIÓN DEL EQUIPO STB-050
8Programación para instalaciones en modo Interactivo:
8Programación para instalaciones en modo No Interactivo:
15 PROGRAMACIÓN DEL REM-255
ÍNDICE
ESP
4 - Manual STB-050 ALCAD
PRESENTACIÓN STB-050
Se encarga de decodicar el tráco de red del sistema IPTV a una señal audio/video, mostrando el con-
tenido al usuario en la televisión.
DESCRIPCIÓN STB-050
Fig. 1 – Reverso STB-040
Descripción del equipo
• Clavija AV
• Conector HDMI
• Salida de audio digital S/PDIF
• Conectores USB
• Conector Ethernet RJ45
• Conector Alimentación
Incluidos en la caja
• Mando a distancia
• Cable HDML
• Cable de red
• Receptor IR
• Adaptador AC/DC
• STB-050
• Hoja de características técnicas
ESP Manual STB-050 ALCAD - 5
INSTALACIÓN
Instalación mediante HDMI
Conecte el STB-050 a la televisión mediante el cable HDMI tal y como se muestra en la gura. A su vez,
conecte el equipo a la red LAN mediante el puerto RJ-45 disponible.
Fig. 2 – Conexión HDMI
ESP
6 - Manual STB-050 ALCAD
Instalación mediante RCA
Conecte el STB-050 a la televisión mediante cable RCA tal y como se muestra en la gura. A su vez co-
necte el equipo a la red LAN mediante el puerto RJ-45 disponible.
Fig. 3 – Conexión RCA
ESP Manual STB-050 ALCAD - 7
Alimentación del equipo
Conecte el equipo a la red eléctrica mediante el adaptador AC/DC suministrado.
Instalación STB
En caso de que la instalación del equipo se realice en un lugar oculto, no sería necesario el uso de ningún
IR dongle, ya que el propio STB puede recibir las señales del mando sin necesidad de complemento al-
guno, siempre y cuando el éste se encuentre correctamente orientado.
Fig. 4 – Instalacion STB
ESP
8 - Manual STB-050 ALCAD
PROGRAMACIÓN DEL EQUIPO STB-050
Una vez montado el receptor de IPTV, se procederá a realizar su conguración.
Por defecto los STB-050 salen de fábrica con una conguración de red por DHCP y en modo Interactivo
(preparado para interactuar con el servidor de ALCAD IPTV Solution). Dependiendo del tipo de insta-
lación, el STB-050 se congurará en modo interactivo o no interactivo (Interactive/Non-Interactive).
Programación para instalaciones en modo Interactivo:
Con el servidor de IPTV previamente conectado, congurado y encendido en la red de IPTV:
• Conectar el STB-050 a un switch en la red IPTV mediante un cable de Ethernet.
• Conectar el STB-050 a la TV mediante un cable HDMI.
• Encender la TV.
• Encender STB-050.
• Seguir pasos en la pantalla para registrar el STB-050 en el sistema de ALCAD IPTV Solution con el mando
de distancia. Alternativamente, se puede registrar los STB-050 usando el Manager de ALCAD IPTV Solution.
Una vez registrado el STB-050, se puede averiguar la IP del STB en cuestión en el IPTV Manager. Referir
a siguiente sección para ver las opciones disponibles para ajustes adicionales.
Programación para instalaciones en modo No Interactivo:
Como los STBs salen de fábrica en modo DHCP e interactivo, inicialmente, hay que realizar la congu-
ración in que tenga acceso a los canales. Para ello es importante tener el FW de ALCAD dentro de un
USB; FW que debe encontrarse dentro la carpeta MAG324. Dicho FW debe llamare imageupdate. Con
eso preparado:
• Conectar el STB-050 a la TV por cable HDMI.Encender la TV.
• Encender la STB-050.
• Con el Mando de distancia, mantener pulsado el botón de Menú
Fig. 5 – Mando a distancia.
ESP Manual STB-050 ALCAD - 9

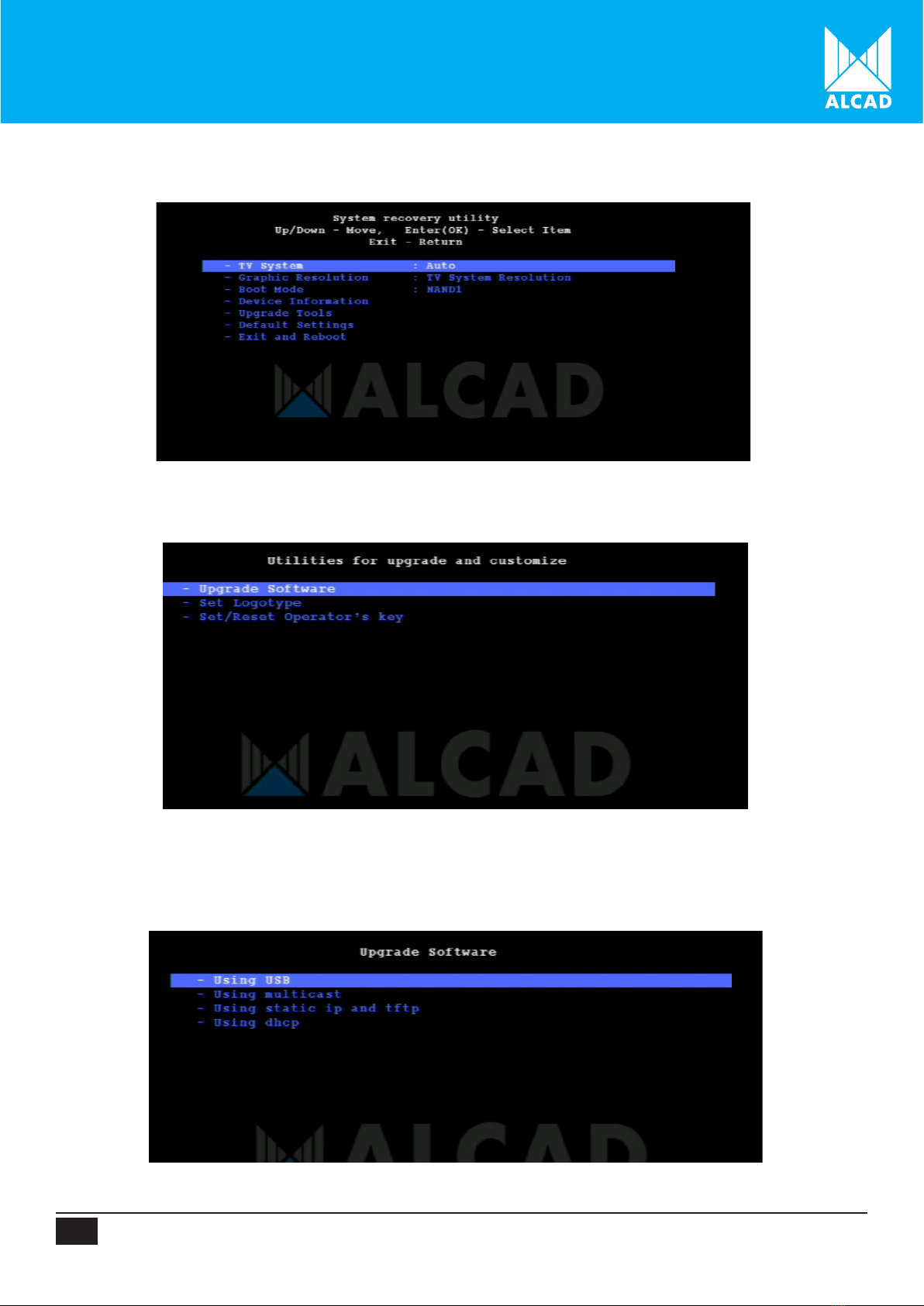

• En la pantalla de la TV, aparecerá la system recovery utility; dentro del menú, escogemos Upgrade Tools.
Fig. 6 – Acceso al recovery utility
• En upgrade tools, escogemos la opción Upgrade software
Fig. 7 – Upgrade software
• Seleccionamos el método de actualización de software: Using USB; es importante que el USB con el FW
cargado, esté conectado al STB.
Fig. 8 – Actualiación vía USB.
ESP
10 - Manual STB-050 ALCAD
• Esperamos a que actualice y a que reinicie hasta que muestre la pantalla de televisión; pantalla que carecerá
de canales:

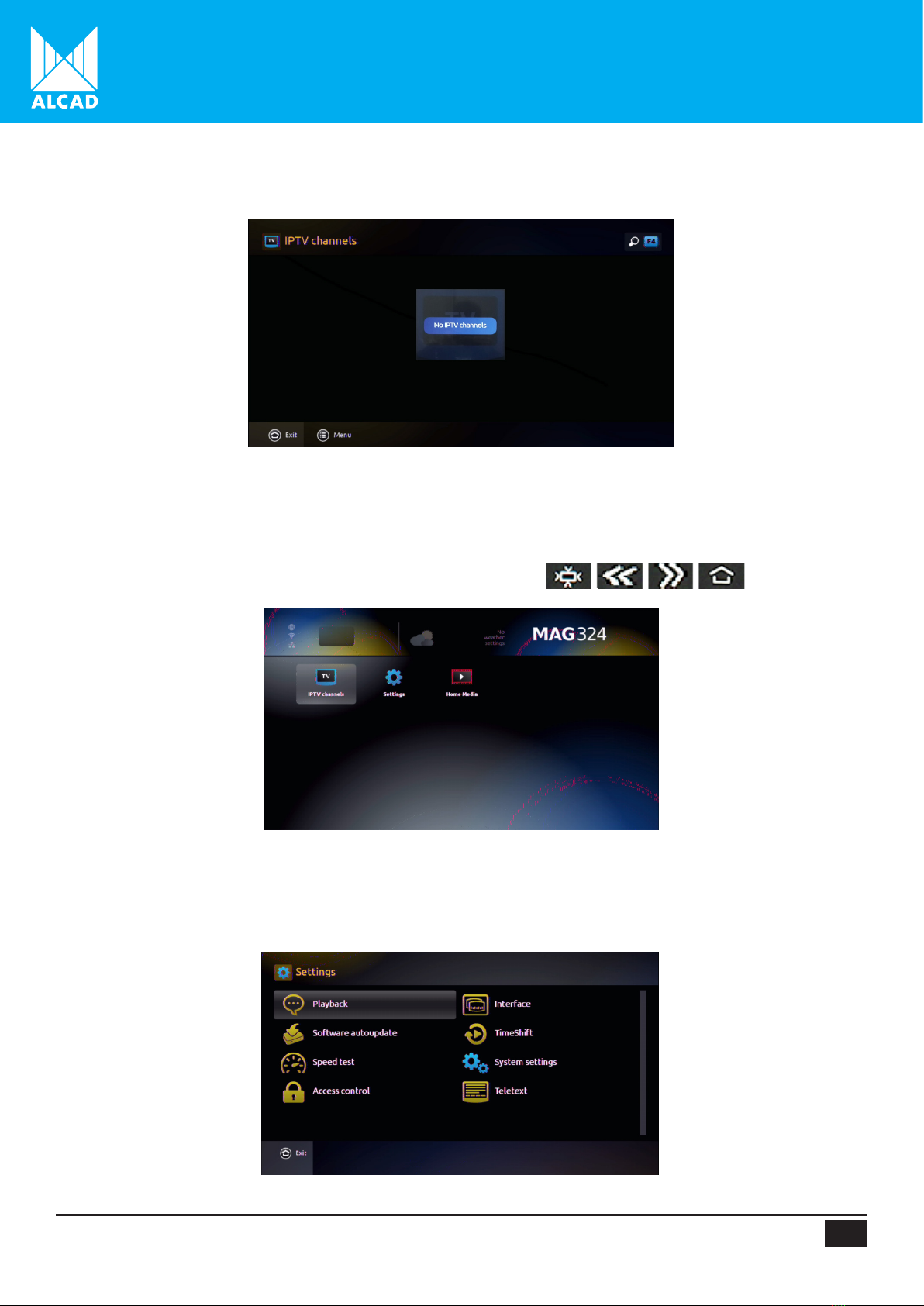

Fig. 9 – IPTV Channels
Antes de nada, lo primero que haremos será establecerle una IP estática al STB, pues en caso contrario
no podrá funcionar de forma autónoma y no podrá comunicarse con el resto de equipos.
• Acceder al menú del STB050 mediante la cominación de teclas
Fig. 10 – Menú principal
• Acceder a la opción Settings --> System settings
Fig. 11 – System-settings
