Albrecht AE 6890 Manuel utilisateur
CB RADIO
Service Manual AE 6890
Downloaded from www.cbradio.nl
Technische Mitteilung zu AE 6890
Problem: Bei Montage einer schlecht geerdeten Antenne oder einer Antenne mit
schlechtem SWR sehr nahe am Funkgerät im LKW kann es vorkommen, dass das
Sendesignal vom Mikrofonkabel aufgenommen wird und die Modulation gestört wird
(das Ergebnis sind starke Verzerrungen in AM).
Abhilfe
a) Antenne in Ordnung bringen
oder
b) zusätzlichen Kondensator 103 =
10 nF bzw. 0.01 µF nach Bild direkt
an der Mikrofonbuchse zwischen
Pin 1 und Masse einbauen
Technical Information AE 6890
Problem: If the antenna is mounted in a truck installation very close to the radio, has
a bad grounding or a bad SWR, it may happen that RF energy will be is picked up by
the microphone cable. The consequence can be a distorted modulation quality in AM.
Solution
a) install a correct grounded antenna
and take care that the SWR is good
or

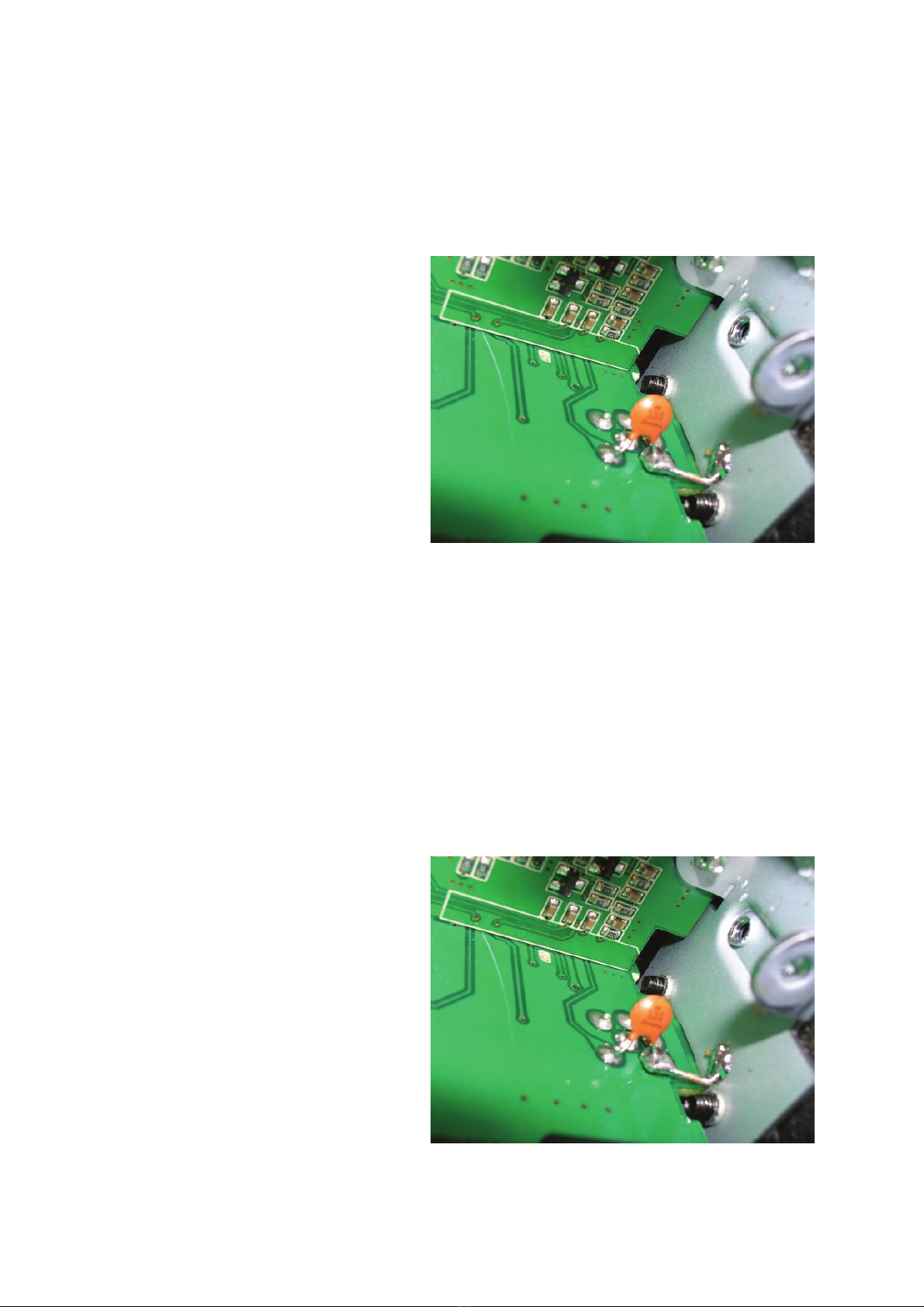

b) add a capacitor 10 nF = 0.01 µF
(printing 103) inside the radio as
shown on the picture. The capacitor
shall be soldered directly to pin 1 of
the mic socket and ground as shown
on the photo.
© Alan Electronics - July2010
Technische Information zu AE 6890
Softwarebugs in Produktionen bis einschl. Dezember 2008
Sehr geehrter Kunde,
leider haben sich zwei kleine Softwarefehler bei dem AE 6890 gezeigt:
1. Tastentöne (BP) an-aus: In genau folgender Situation kann auftreten:
• Sie haben die Tastentöne durch Druck auf die Taste BP deaktiviert, das
Tonsymbol ist erloschen.
• Nun versuchen Sie, das Gerät von Kanalanzeige auf Frequenzanzeige
umzuschalten
Dieser Vorgang funktioniert nicht, stattdessen macht das Gerät einen internen Reset,
piept 2 x und startet neu.
Abhilfe:
Ändern Sie die Reihenfolge:
• Lassen Sie zunächst die Tastentöne eingeschaltet,
• nehmen Sie jetzt Ihre Einstellung (MHz statt Kanalnummer) vor und
• schalten sie als letztes die Tastentöne wieder ab, sofern gewünscht.
• Der Softwarebug ist ab Werk bei Seriennummern höher als 08120101
behoben.
• Bei Geräten mit niedrigerer Seriennummer und bei Seriennummern zwischen
08120 510 und 081201010.
2. Prioritätskanal
Prioritätskanäle sind zur Zeit nur aus den internationalen Kanälen 1 – 40 wählbar,
also nicht bei den deutschen Kanalnummern zwischen 41 und 80.
Wir bereiten eine neue Software vor, die auch Bug 2 beseitigt. In den Fällen, wo
auch Prioritätskanäle zwischen 41-80 erforderlich sein sollten, bieten wir demnächst
einen Austauschservice für die Frontplatine an.
Anfragen bitte an unseren Service unter
19.2.2009 Alan Electronics GmbH
Technical Information AE 6890
Softwarebug in production until December 2008
Dear customer,
unfortunately we have discovered two small software bugs in AE 6890.
1. Beep tones (BP) on off: in exactly the following situation can happen:
• You have disabled the keyboard beep tones by pressing BP.
• Now you try to change the channel display into frequency display
This procedure will not work, the radio performs only an internal reset and produces
2 x beep tones and starts again.
Solution:
Change the sequence:
• First let the beep tones remain activated,
• Now change channel number display into MHz display
• Now you can deactivate the beep tones, if desired
• This softwarebug is solved from factory for units with serial numbers higher
than: 08120101
• The software bug is not solved at units with lower serial numbers and also not
at units with serial numbers between 08120 510 und 081201010 .
2. Priority channel
It is not possible to select one of the German channels 41-80 as priority channel. Up
to now, the priority channel can only be selected from the international channels 1-
40.
We prepare a software update, which removes both bugs. In cases, where a priority
channel between 41 and 80 is necessary, we will offer the replacement of the front
panel PC board soon. In such cases please contact our service dept. via e-mail
19.2.2009 Alan Electronics GmbH

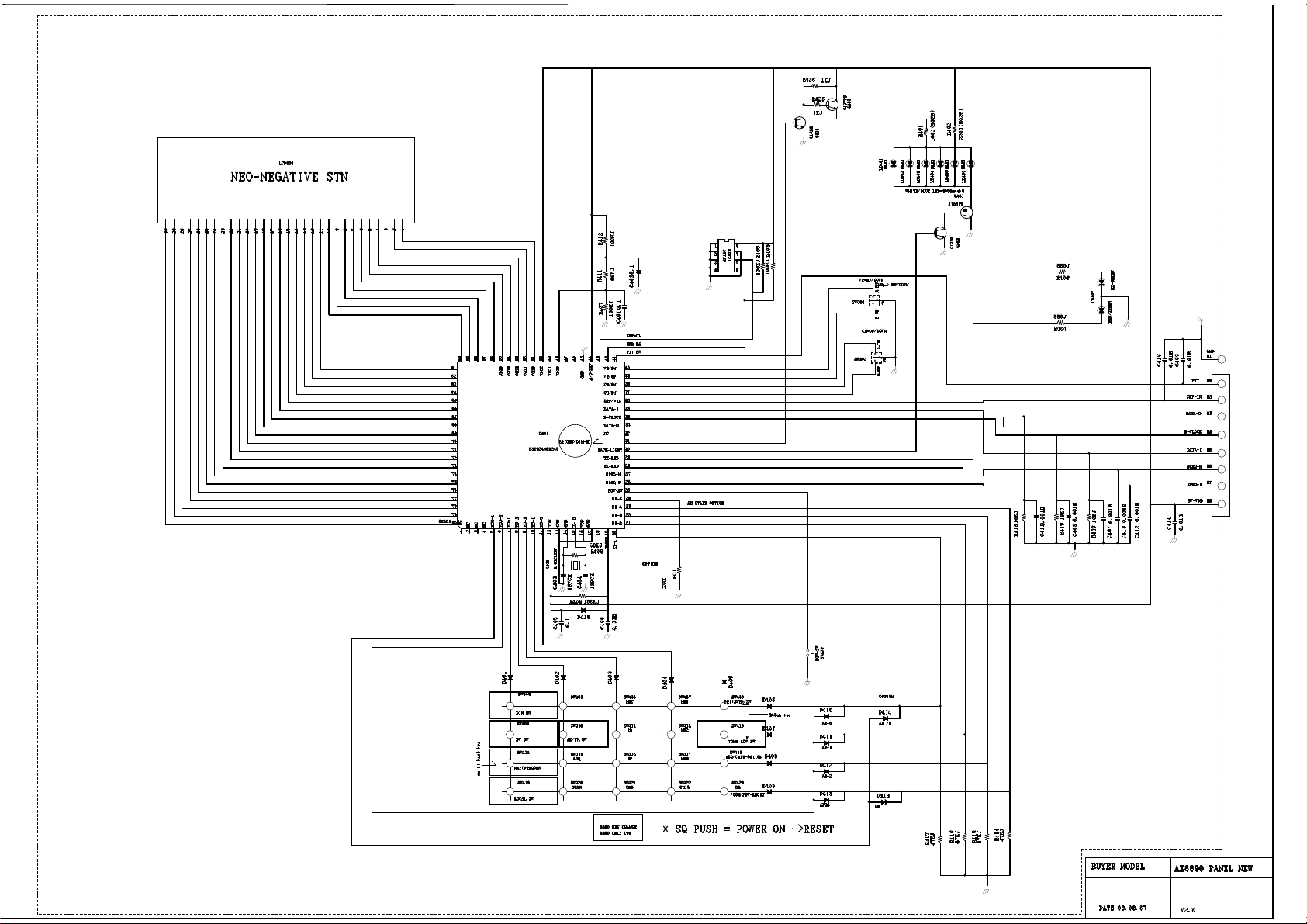

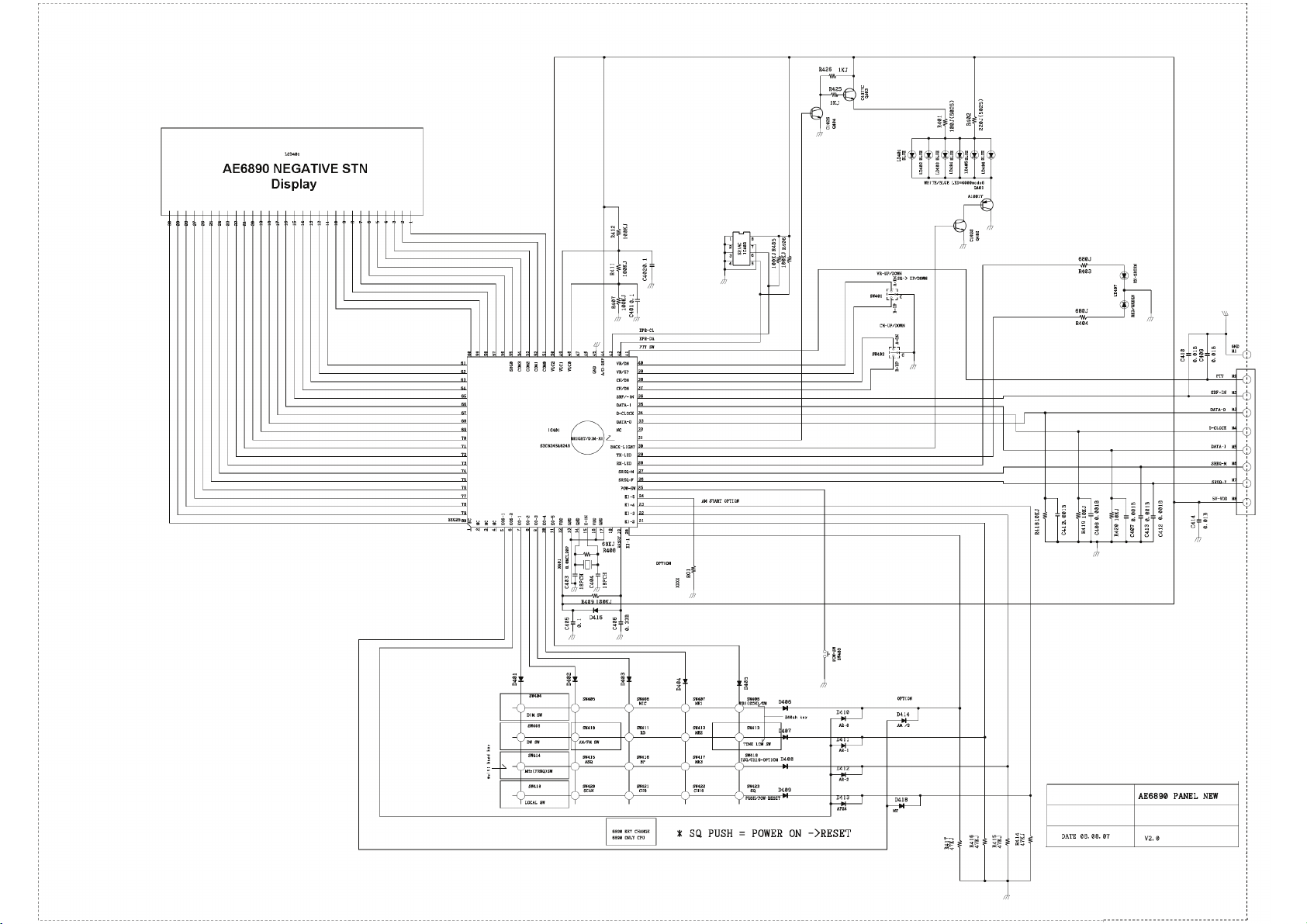

900pagx.sch-1 - Thu Aug 7 17:42:47 2008
