Alber E-Motion M25 Mode d'emploi

Serviceanleitung e-motion M25

Service Instructions e-motion M25

Stand 04 / 2019 | M25 1

e-motion

M25

Steckachse | Ring

Stub axle | Ring 2

Abdeckung

Cover 3

Akku Pack

Battery Pack 4

Greifreifen

Pushrim 5

Serviceanleitung e-motion M25

Service Instructions e-motion M25

Serviceanleitung e-motion M25

Service Instructions e-motion M25

M25 2 |

Steckachse | Ring

Stub axle | Ring

Druckknopf auf Steckachse drücken

Press knob

Steckachse lösen

Remove stub axle

Ring lösen

Release ring

Vor dem Abziehen an

Plastiknasen lösen.

Loose plastic grids,

before separating ring.

TX EX10

M3×8/1 Nm

Serviceanleitung e-motion M25

Service Instructions e-motion M25

Stand 04 / 2019 | M25 3

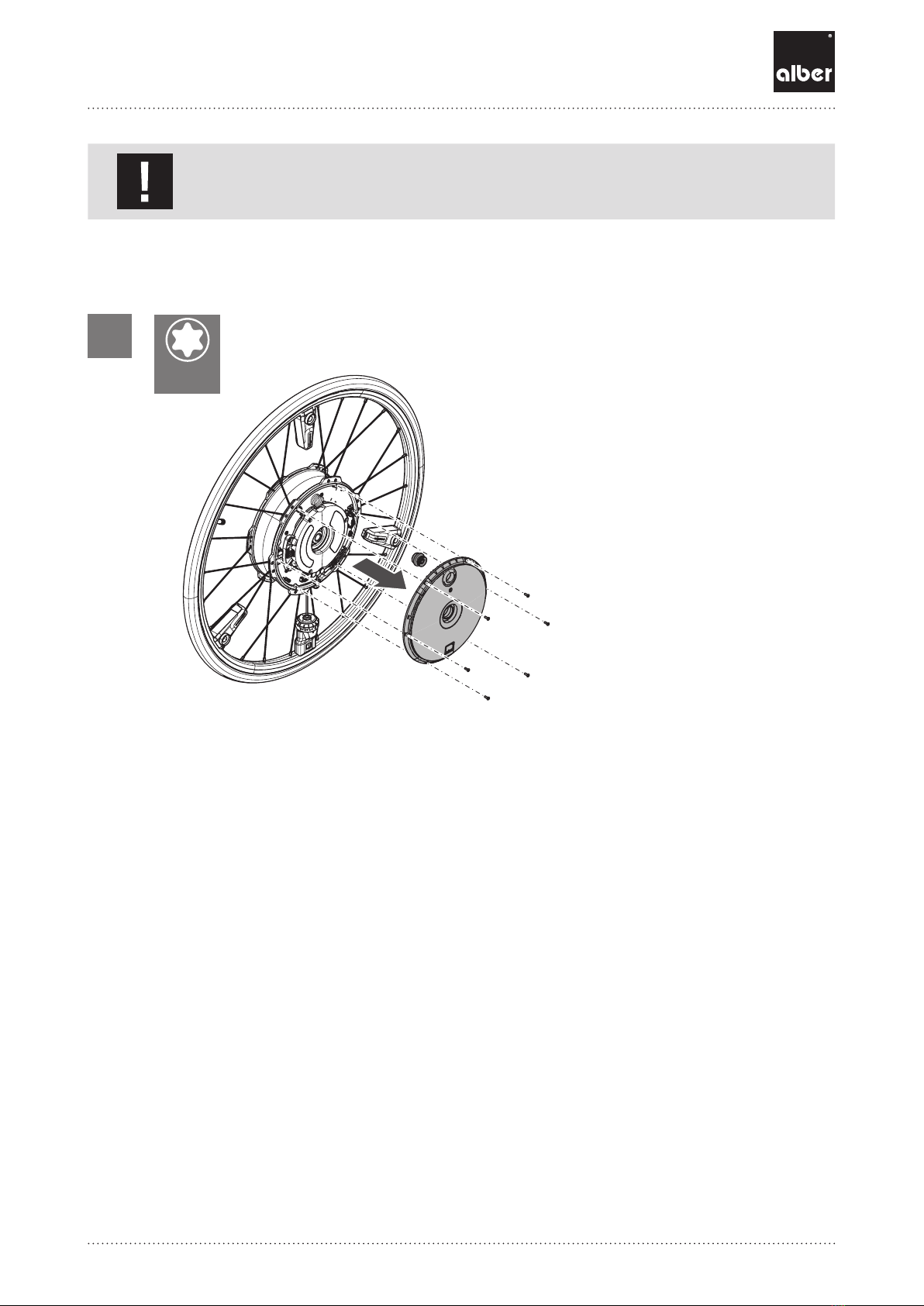

Abdeckung

Cover

Achtung: Beschädigung der Platine durch Ladebuchse

Caution: Damage of board by charging socket

Abdeckung demontieren

Dismount Cover

Abdeckung vorsichtig abziehen.

Ladebuchse dabei festhalten.

Pull off cover carefully.

Secure charging socket.

TX EX10

M3×5/1,5 Nm

3 mm M4×22

/1,5 Nm

Bei allen Arbeiten an elektronischen Teilen ESD-Schutzmaßnahmen beachten

When working at electronic components, the ESD-protective measures must be observed

Serviceanleitung e-motion M25

Service Instructions e-motion M25

M25 4 |

Akku Pack

Battery Pack

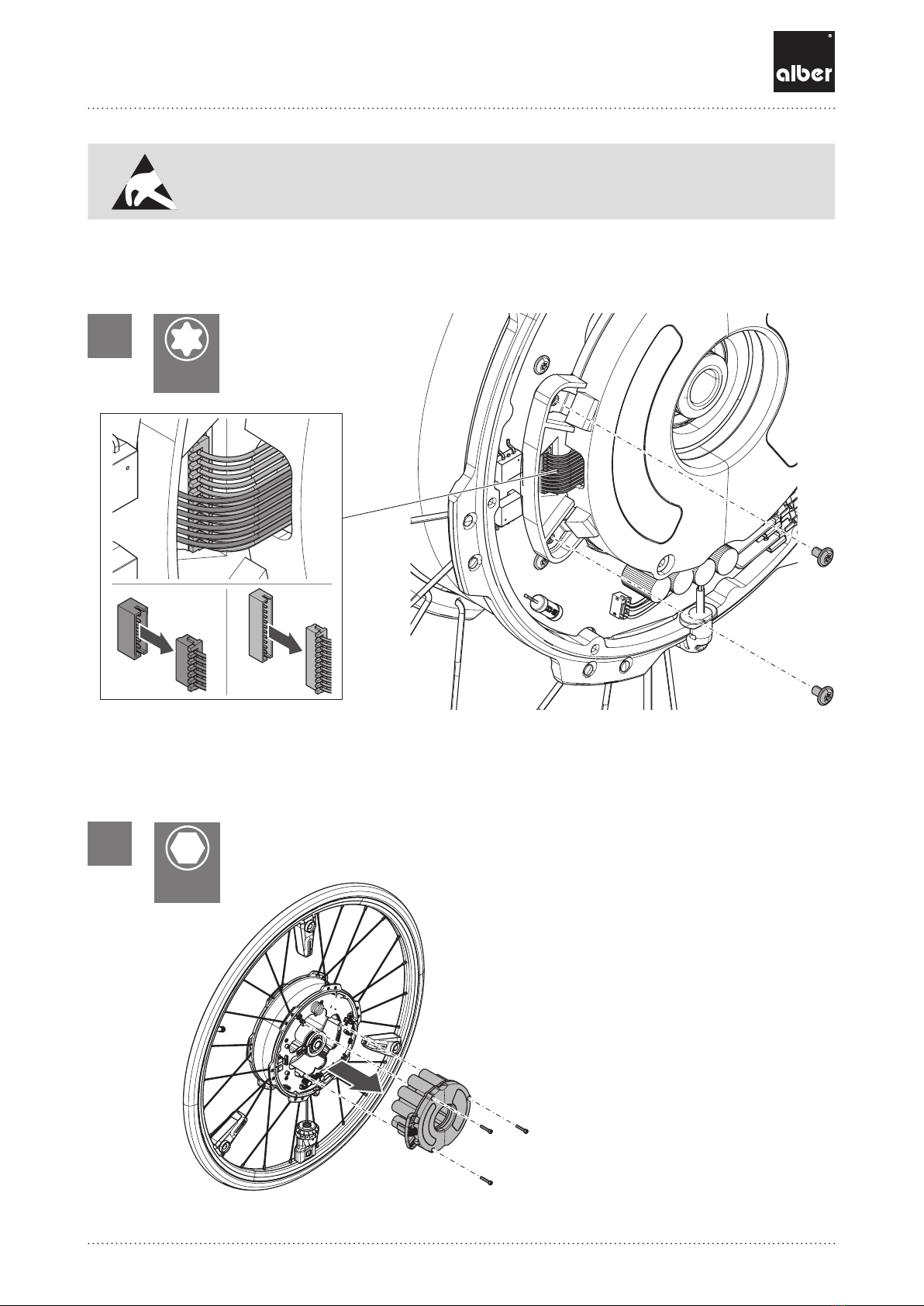

Schrauben und Stecker lösen

Loose screws and plug

Akku Pack demontieren

Battery pack

Reihenfolge der Arbeits-

schritte einhalten:

A, B, C, D.

Please follow steps of

procedure: A, B, C, D.

Akku-Pack montieren:

Reihenfolge der Arbeits-

schritte einhalten:

D, C, B, A.

Mount battery pack:

follow steps of procedure:

D, C, B, A.

TX 15 Nm

Serviceanleitung e-motion M25

Service Instructions e-motion M25

Stand 04 / 2019 | M25 5

Greifreifen

Rushrim

Abdeckung und Schrauben lösen

Release cover and screws

Rad von Greifreifen trennen abnehmen

Separate wheel from pushrim

1. Rad auf Greiffreifen

ablegen.

2. Abdeckung abnehmen.

3. Flachkopfschraube

lösen.

1. Place wheel on push-

rim.

2. Release Cover.

3. Loose screw.

2,5 mm/

3,5 Nm

Serviceanleitung e-motion M25

Service Instructions e-motion M25

M25 6 |

Greifreifen

Pushrim

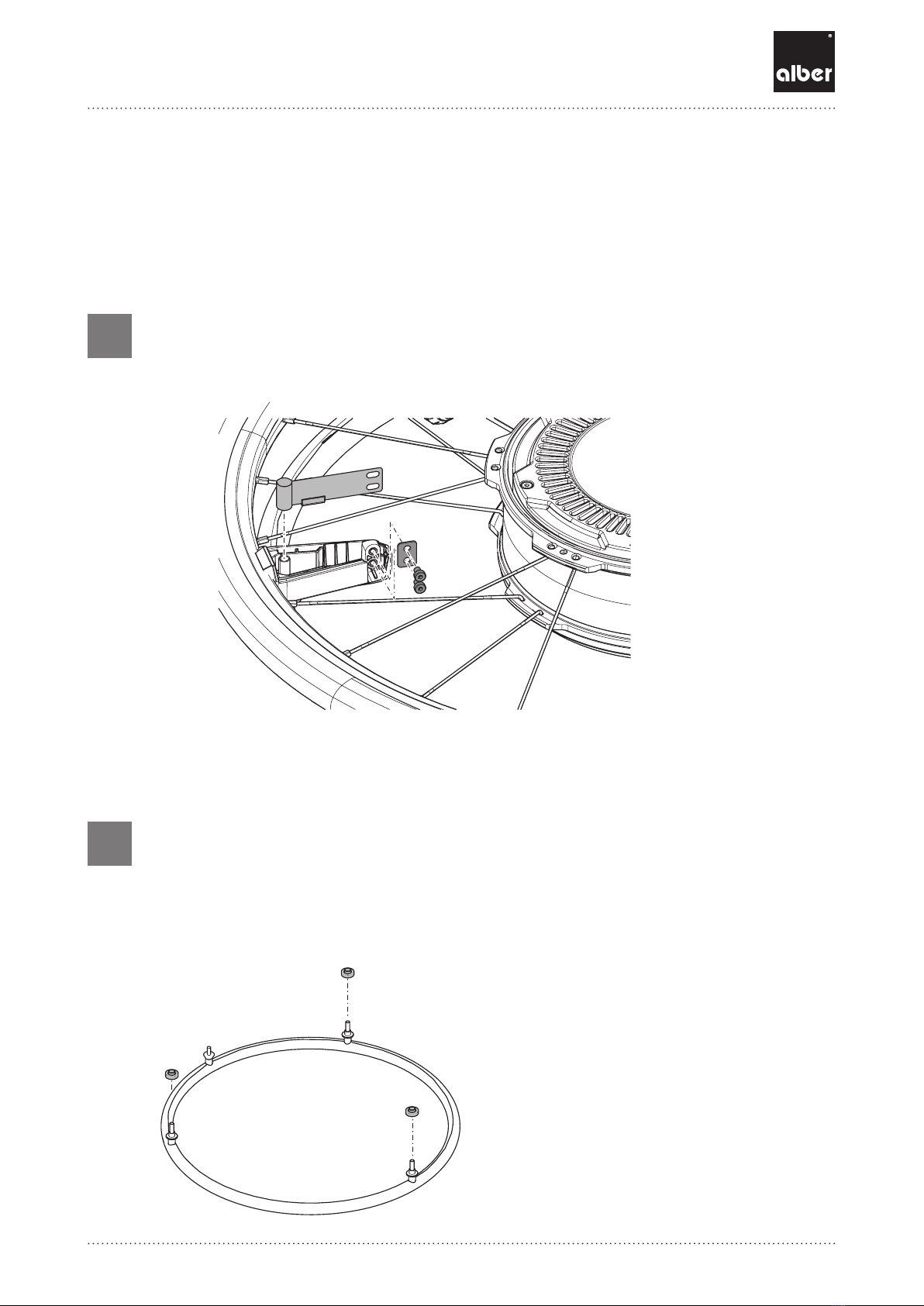

Federblech lösen

Loose screws

Kantenschutz

Edge protection

1. Zylinderschraube lösen

2. Blech mit Federblech

entnehmen.

1. Loose screws.

2.Take off spring plate and

plate.

Kantenschutz auf das

neue Federbleich, mög-

lichst weit in Richtung

der Nietung aufsetzen.

Mount edge protection

on the new spring plate

near to riveting.

Serviceanleitung e-motion M25

Service Instructions e-motion M25

Stand 04 / 2019 | M25 7

Neue Gleitscheiben

für Greifreifenhalterung

aufsetzen.

Place new washers.

1. Federblech einsetzen

2. Blech und Schrauben

lose einsetzen.

1. Place new spring plate

and plate

2.Thigthen screws loo

sely.

Federblech

spring plate

Gleitscheiben

Washer

Serviceanleitung e-motion M25

Service Instructions e-motion M25

M25 8 |

Rad auf Greifreifen aufsetzen

Place wheel on pushrim

Federblech mittig ausrichten

Adjust spring plate centered

M 4x6

2,5-3 Nm

Serviceanleitung e-motion M25

Service Instructions e-motion M25

Stand 04 / 2019 | M25 9

Tülle in Federblechöse

Bushing

1. Tülle in Federblechöse

schieben durch hoch

und runter Bewegungen

des Rads rutscht die

Tülle in die Feder-

blechöse.

2. Zylinderschraube fest-

ziehen.

1. Push bushing into

spring plate

move wheel up and

down until bushing

slips into the spring

plate.

2.Tighten screw.
